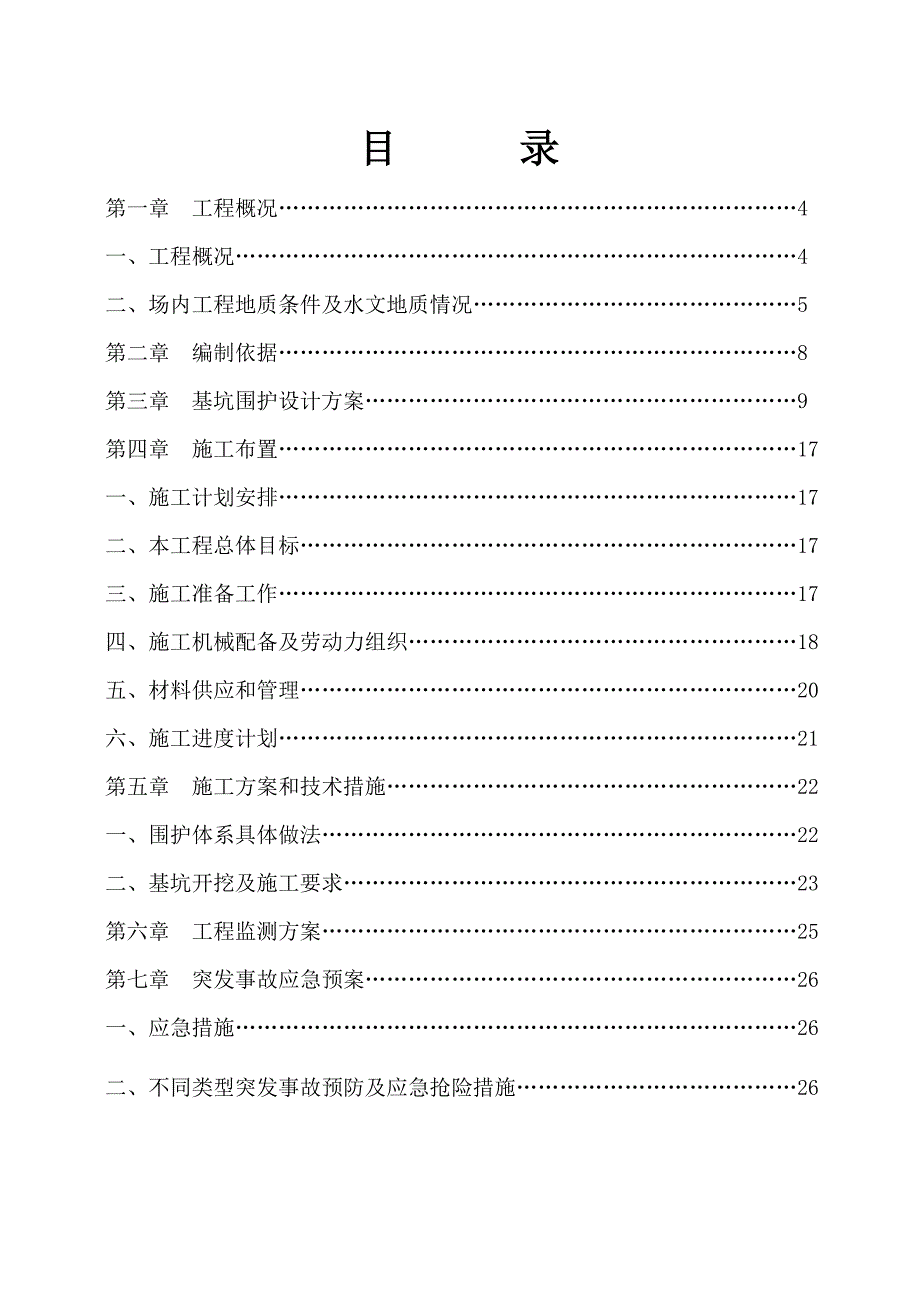

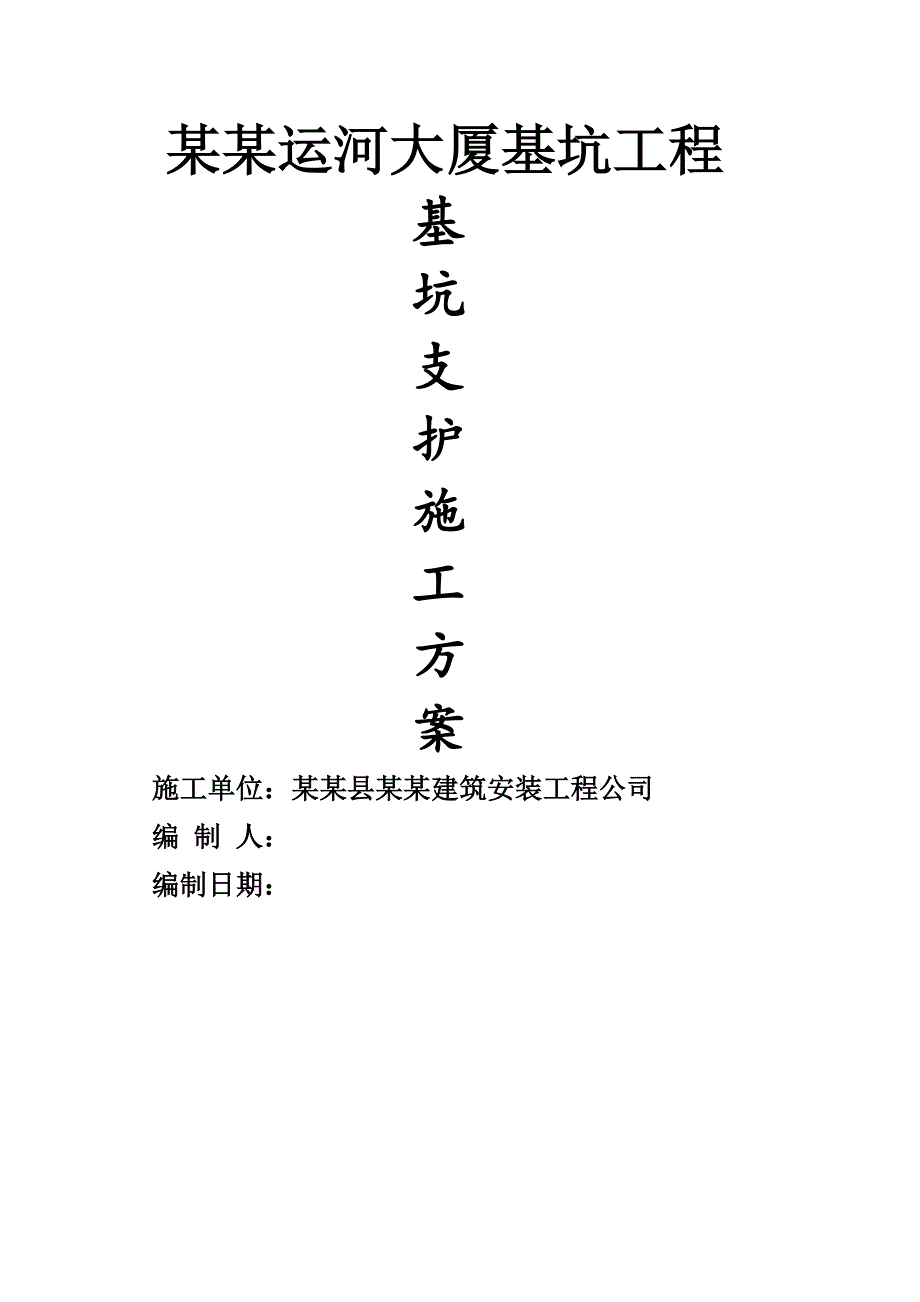

1、某某运河大厦基坑工程基坑支护施工方案施工单位：某某县某某建筑安装工程公司编 制 人： 编制日期：目录第一章工程概况4一、工程概况4二、场内工程地质条件及水文地质情况5第二章编制依据8第三章基坑围护设计方案9第四章施工布置17一、施工计划安排17二、本工程总体目标17三、施工准备工作17四、施工机械配备及劳动力组织18五、材料供应和管理20六、施工进度计划21第五章施工方案和技术措施22一、围护体系具体做法22二、基坑开挖及施工要求23第六章工程监测方案25第七章突发事故应急预案26一、应急措施26二、不同类型突发事故预防及应急抢险措施26第八章文明施工保证措施28附图29第一章 工程概况一、工
2、程概况工程名称：某某运河大厦基坑工程工程地点：某某市济安桥路与红星西路交汇处西北角。建设单位：某某运河置业有限公司勘察单位：山东大嘉工程勘察有限公司设计单位：嘉祥工程地质勘察院监理单位：济南市建设监理有限公司总承包单位：某某县某某建筑安装工程公司开竣工日期： 年 月 日- 年 月 日合同工期： 天。 本工程为某某运河置业有限公司承建的某某运河大厦基坑工程，该工程地处某某市西城区，某某市济安桥路与红星西路交汇处西北角。场地内地势基本平坦，周围交通便利。工程建筑面积约30000。本工程使用功能为商务办公楼、住宅楼为一体，拟建工程包括18层住宅楼、1820层写字楼、9层写字楼，桩基；2层商业，独立基
3、础，均为1层地下室；整个场区地势较为平坦，自然地坪标高约为0.00m，坑底标高为-6.7m，基坑开挖深度均为6.7m，基坑形状规则，南北最长为78.3m，东西长为55m。 本工程结构形式均为框架剪力墙结构，设计使用年限为50年，建筑抗震设防类别为丙类建筑，框架抗震等级为三级、抗震设防烈度为六度，防水等级一级，防火设计的建筑分类为一类，耐火等级为一级。 本工程采用的钢筋为HPB235钢筋、HRB335钢筋、HRB400钢筋及Q235-B钢板。 砼强度等级为：钻孔灌注桩为C30，基础筏板混凝土强度为C40 P6，0.000以上框架柱、剪力墙、框架梁板梯详见设计图纸，构造柱、过梁等为C25，垫层为C
4、15，本工程均采用商品混凝土。 本工程设有强电系统、弱电系统、给水系统、排水系统、采暖、消防、喷淋系统。二、工程地质及水文地质条件 1 工程地质条件勘探深度范围内揭露的地层自上而下分述如下：（1）杂填土：杂色褐黄色，稍密，稍湿，以砖块、石子等建筑垃圾为主，含少量粘性土。分布于场地部分地段，厚度0.502.30m，平均0.82m；层底标高-3.44-0.96m，平均-1.52m；层底埋深0.502.30m，平均0.82m。（2）素填土：褐黄色灰褐色，中密，稍湿，以粘性土为主，含少量建筑垃圾。分布于场地绝大部分地段，23#钻孔处未揭露，厚度0.202.70m，平均1.49m；层底标高-3.43-1
5、.44m，平均-2.47m；层底埋深0.702.70m，平均1.74m。（3）粉质粘土：黄褐色，可塑，含少量砂粒，稍有光泽，无摇震反应，韧性与干强度中等。分布于场地大部分地段，厚度0.502.10m，平均1.30m；层底标高-4.43-2.94m，平均-3.65m；层底埋深2.203.70m，平均2.95m。（4）粉土：浅黄色，密实，湿，含云母碎片，无光泽，摇震反应中等，韧性与干强度低，局部夹粉质粘土薄层。场区普遍分布，厚度0.302.40m，平均1.16m；层底标高-5.55-3.91m，平均-4.55m；层底埋深3.204.80m，平均3.80m。（5）粘土：褐黄色，局部灰黑色，可塑，有光
6、泽，无摇震反应，韧性与干强度高，局部夹粉质粘土薄层。场区普遍分布，厚度0.503.00m，平均1.94m；层底标高-7.19-5.96m，平均-6.49m；层底埋深5.006.50m，平均5.74m。 （6）粉质粘土：褐黄色浅黄色，可塑，含少量砂粒及姜石，稍有光泽，无摇震反应，韧性与干强度中等。场区普遍分布，厚度0.102.00m，平均1.13m；层底标高-7.99-7.16m，平均-7.62m；层底埋深6.307.30m，平均6.87m。粉质粘土（Q3al+pl）：褐黄色浅黄色，可塑硬塑，含少量姜石及砂粒，稍有光泽，无摇震反应，韧性与干强度中等，局部夹粘土薄层。场区普遍分布，厚度2.005.
7、30m，平均3.89m；层底标高-12.78-9.69m，平均-11.65m；层底埋深9.2012.20m，平均10.91m。粉土：浅黄色，密实，湿饱和，含云母碎片，无光泽，摇震反应迅速，韧性与干强度低。场区普遍分布，厚度0.502.50m，平均1.31m；层底标高-13.77-12.27m，平均-13.23m；层底埋深11.5013.00m，平均12.45m。粉质粘土：褐黄色浅黄色，硬塑，含姜石，稍有光泽，无摇震反应，韧性与干强度中等。场区普遍分布，厚度4.106.90m，平均5.43m；层底标高-20.13-17.76m，平均-18.68m；层底埋深17.0019.00m，平均17.93m
8、。其与支护相关力学参数如下表：基坑设计参数地 层重度(平均值)（KN/m3）粘聚力(标准值)C（kPa）内摩擦角(标准值)（）1杂填土18.0552素填土18.01510.03粉质粘土18.73211.94粉土19.31121.45粘土18.1349.06粉质粘土18.5299.67粉质粘土19.236.411.98粉土19.413.920.19粉质粘土19.339.114.02 场地水文地质条件场区地下水主要为第四系孔隙潜水，水位年变幅在25m之间，场区附近历年最高水位约3.00m，勘察期间，从钻孔中测得场区地下静止水位埋深为10.0m。第二章编制依据山东大嘉工程勘察有限公司提交的某某运河大
9、厦工程勘察报告；2.1某某运河大厦，山东大嘉工程勘察有限公司，2013.03；2.2建筑基坑支护技术规程JGJ120-2012；2.3建筑地基基础设计规范GB50007-2011；2.4建筑基坑工程监测技术规范GB50497-2009；2.5建筑地基基础工程施工质量验收规范GB50202-2002；2.6混凝土结构设计规范GB50010-2010；2.7建筑边坡与基坑工程设计文件编制标准DBJ/T14-081-2011。2.8 基础平面图第三章 基坑支护设计方案根据基坑开挖深度及场地条件对基坑进行支护，具体设计说明如下：3.1 基坑开挖深度6.7m，安全等级为二级。3.2 基坑支护计算采用北京
10、理正深基坑支护结构设计软件7.0版。3.3 本工程为临时性工程，设计时限1年。3.4 基坑底边线距地下室外墙按1.5m考虑，基坑开挖边缘2m范围内严禁堆载或通车，基坑西侧住宅楼荷载按90kpa设计，其余各边2m以外按20kpa设计；设计若需超过以上荷载请通知设计修正。3.5 支护体系3.5.1 支护剖面设计根据基坑开挖深度、场地周边环境、场地地层及地下水情况，基坑边坡支护分为2个支护单元，AB段、BC段、CD段为第一支护单元，采用土钉墙+挂网喷护,土钉墙坡脚68.2o，设置3道土钉；AD段为第二支护单元，采用桩+锚杆，详见剖面图。3.5.2 土钉构造土钉孔直径110mm，杆体材料采用HRB40
11、0钢材，土钉与水平角夹角为15，注浆材料采用水泥浆。3.5.3 面层面层钢筋网按8200布置，喷砼C20，厚度80mm。水平上翻2.0m作为顶部坡顶防渗层，距基坑顶边1m处每隔2.0m砸入长1m的16钢筋并用以挂网。4、基坑支护有关技术质量要求基坑开挖与支护的施工必须符合现行有关规范、规程的规定，并满足本设计说明及施工图的要求。正式施工前必须编制详细的施工组织设计，并经有关部门确认后方可施工。4.1 主要结构材料-P.O- 42.5普通硅酸盐水泥钢筋-：HPB300 强度标准值fyk=300N/mm：HRB335 强度标准值fyk=335N/mm：HRB400 强度标准值fyk=400N/mm
12、喷射混凝土-强度等级C20，参考配合比：水泥:砂:石子 =1:2.5:2，水灰比宜为0.40.5。注浆材料-水泥浆，强度不低于M20，水泥浆水灰比宜为0.550.6。4.2 主要施工技术要求4.2.1喷射砼：应自上而下分段分层进行，为保证喷射砼厚度，应预先埋设混凝土厚度控制标志；一次喷射砼厚度不宜小于40mm，喷射砼结束终凝后7天内，应喷水养护。4.2.2 钢筋网绑扎：钢筋网片现场绑扎，网格允许偏差10mm；钢筋网与土钉连接牢固，并距离喷射砼基层约30mm；钢筋搭接长度不小于300mm，并应相互错开，满足规范要求。钢筋网下端宜插入基坑底部以下200mm。4.2.3 基坑开挖必须基与土钉施工协调
13、一致，且土钉超挖深度不超过0.30米；土钉孔径110mm，注浆采用纯水泥浆，注浆方式可采用自底部注浆的重力、低压灌浆方式，并应在水泥浆初凝前进行二次补浆。4.2.4 采用在土钉钢筋端部两侧沿长度方向上焊接短段同径钢筋，并与面层内连接相邻土钉端部的通长加强钢筋焊接。4.2.5 土钉成孔深度应大于设计深度的0.30.5；土钉拉筋每隔2.0米设置一个定位支架，以保证土钉拉筋包裹在土钉体中。4.2.6上层土钉注浆体及喷射混凝土面层达到设计强度的70%后方可开挖下层土方及下层土钉施工。4.2.7 土钉墙施工应按建筑基坑支护技术规程JGJ120-2012第5.4节的要求进行。4.2.8 排桩施工桩位偏差，轴线和垂直轴线方向均不宜超过50mm，垂直度偏差不宜大于0.5%；钻孔灌注桩桩底沉渣不宜超过200mm；排桩宜采取隔桩施工，并应在灌注混凝土24h后进行邻桩成孔施工；冠梁施工前
