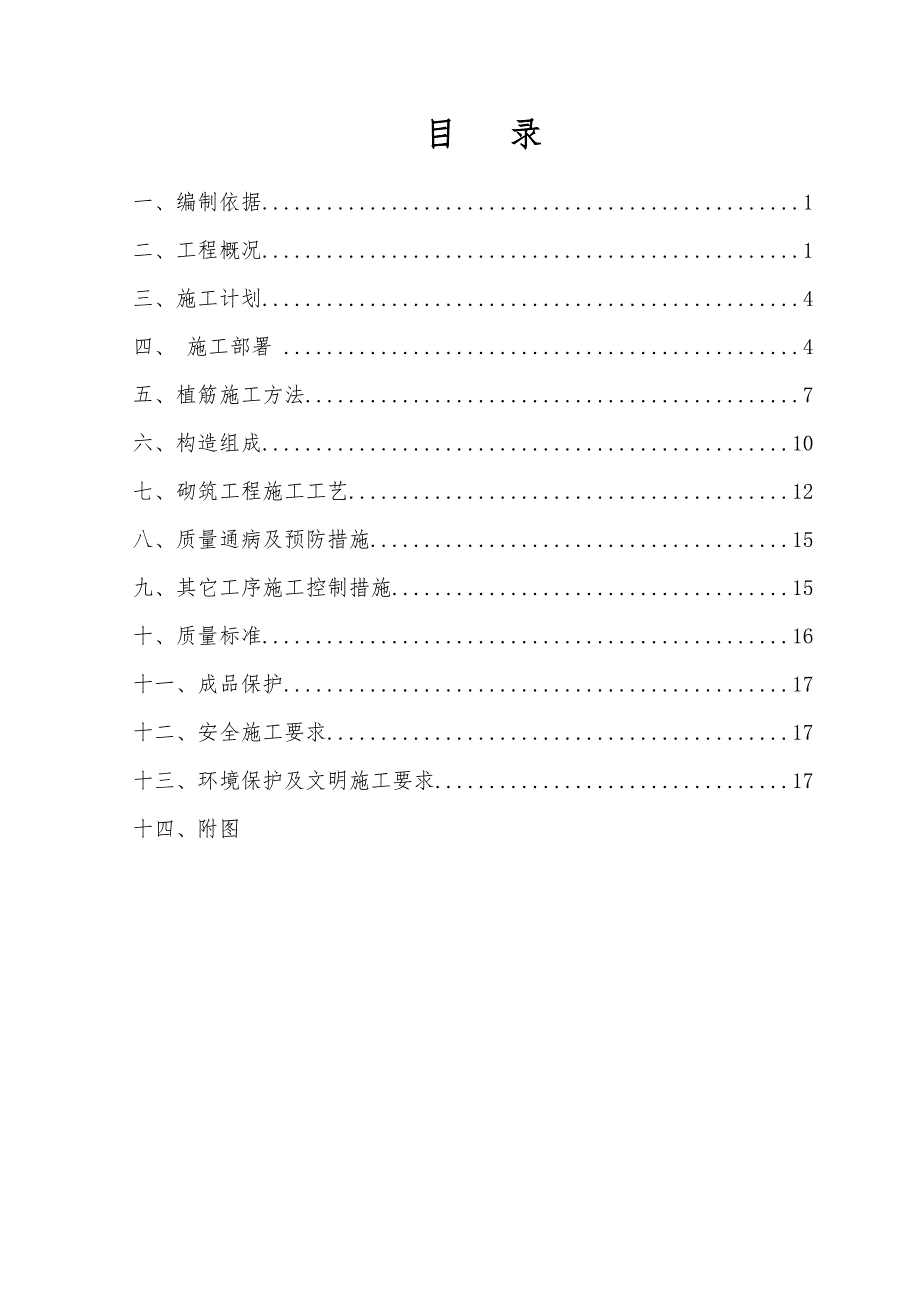

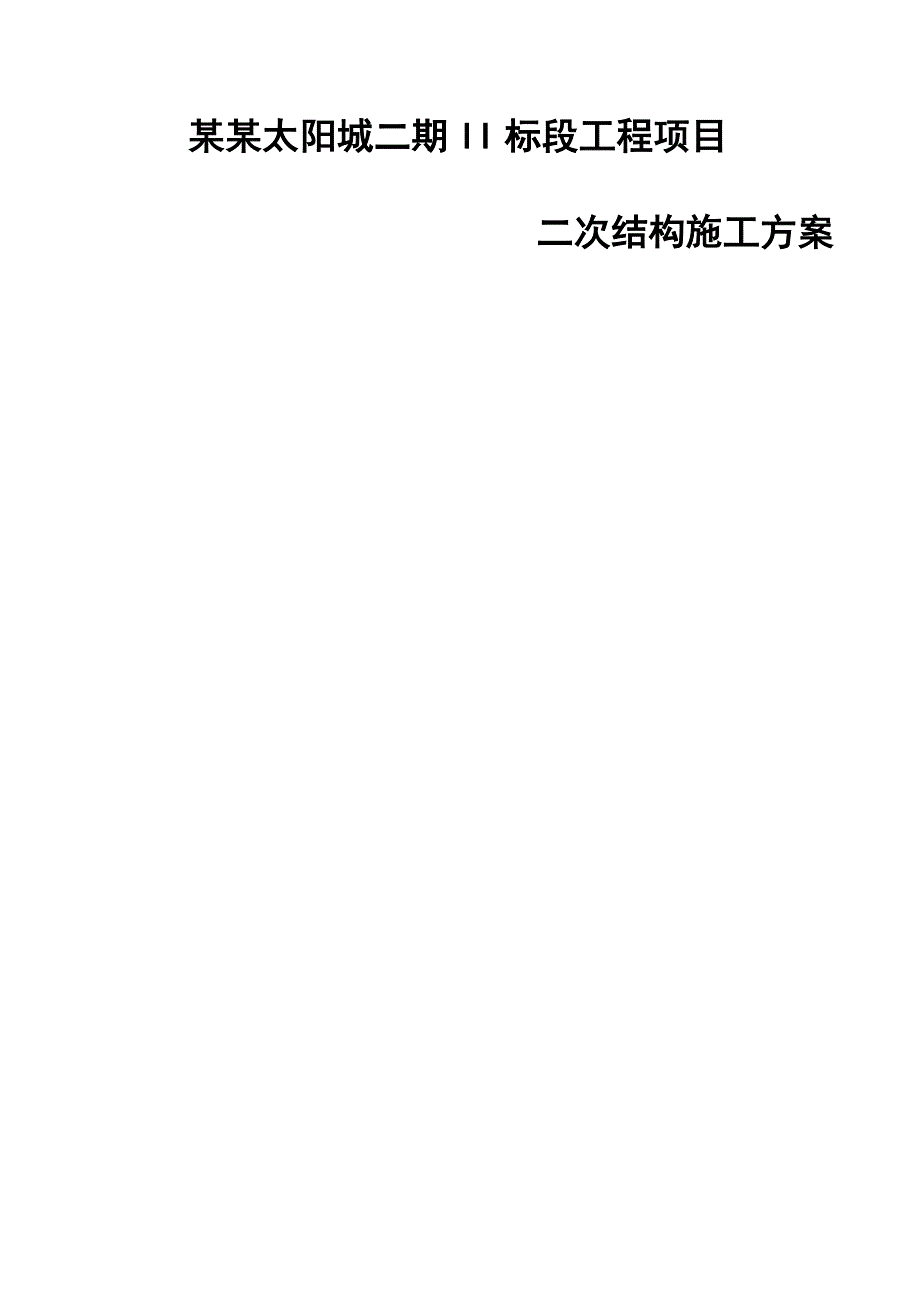

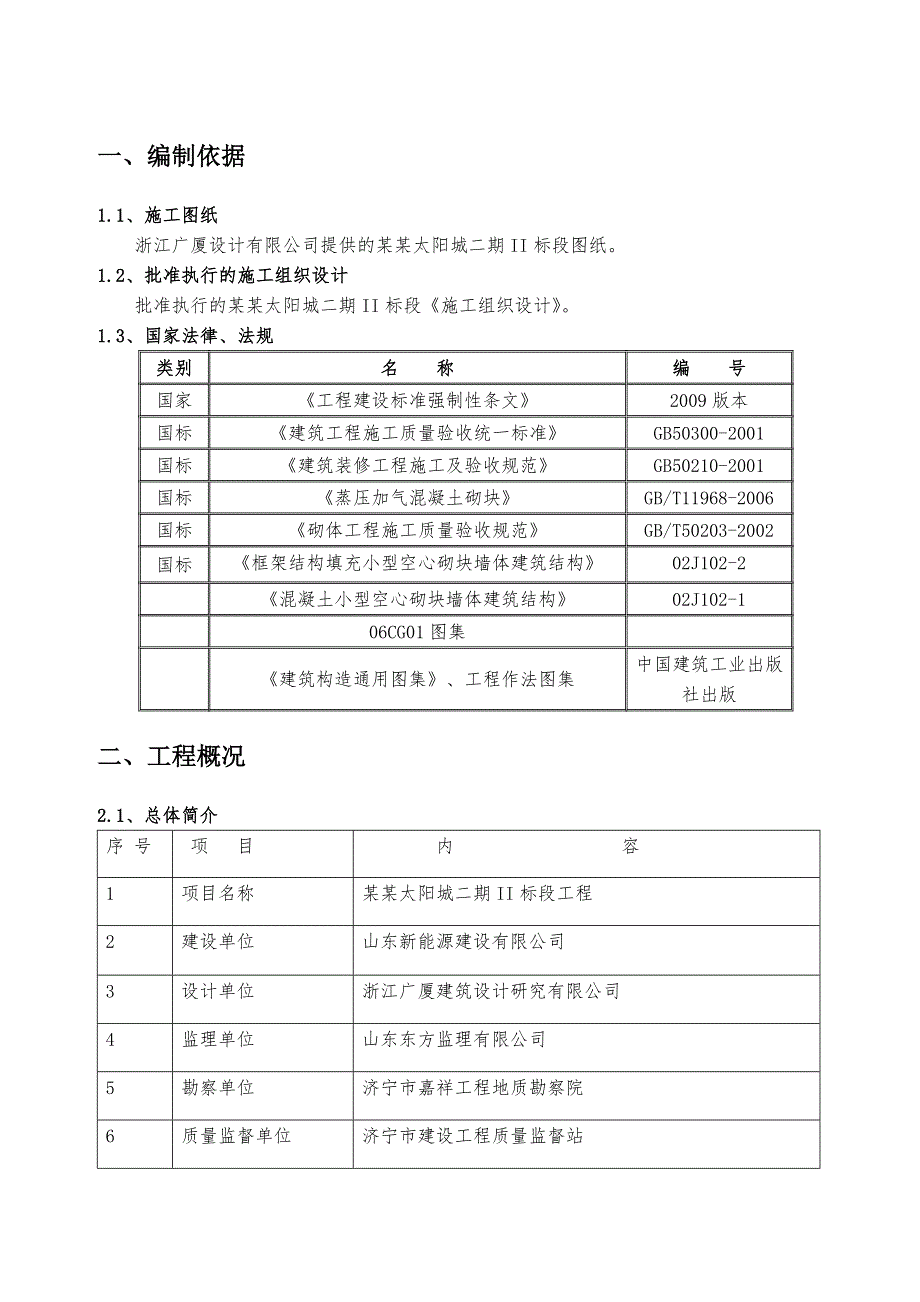

1、 某某太阳城二期II标段工程项目二次结构施工方案目 录一、编制依据.1二、工程概况.1三、施工计划.4四、 施工部署 .4五、植筋施工方法.7六、构造组成.10七、砌筑工程施工工艺.12八、质量通病及预防措施.15九、其它工序施工控制措施.15十、质量标准.16十一、成品保护.17十二、安全施工要求.17十三、环境保护及文明施工要求.17十四、附图一、编制依据1.1、施工图纸 浙江广厦设计有限公司提供的某某太阳城二期II标段图纸。1.2、批准执行的施工组织设计批准执行的某某太阳城二期II标段施工组织设计。1.3、国家法律、法规类别名 称编 号国家工程建设标准强制性条文2009版本国标建筑工程施
2、工质量验收统一标准GB50300-2001国标建筑装修工程施工及验收规范GB50210-2001国标蒸压加气混凝土砌块GB/T11968-2006国标砌体工程施工质量验收规范GB/T50203-2002国标框架结构填充小型空心砌块墙体建筑结构02J102-2混凝土小型空心砌块墙体建筑结构02J102-106CG01图集建筑构造通用图集、工程作法图集中国建筑工业出版社出版二、工程概况2.1、总体简介序 号项 目内 容1项目名称某某太阳城二期II标段工程2建设单位山东新能源建设有限公司3设计单位浙江广厦建筑设计研究有限公司4监理单位山东东方监理有限公司5勘察单位济宁市嘉祥工程地质勘察院6质量监督单
3、位济宁市建设工程质量监督站7施工总承包单位中天建设集团有限公司济宁分公司8建设地点济宁市任城区北外环路以南，古槐路以西。9结构类型框架10合同性质总承包合同11投资性质自筹12建筑面积41113.21地上建筑面积28230.61地下建筑面积12882.6013合同范围主体结构、水电安装、装饰装修14合同工期240天15合同质量目标优良，争创济宁市竣工“运河杯”工程。16安全文明施工目标杜绝重大伤亡事故，轻伤率控制在2创济宁市安全文明工地二次结构墙体材料及相关要求 ：1）砌体材料：地面以上填充墙（卫生间、厨房隔墙除外）均采用强度A5.0，密度B06蒸压轻质砂加气混凝土砌块，M7.5专用干粉砂浆进
4、行薄粉砌筑，砌块规格为600*240*200，600*240*100；卫生间、厨房隔墙采用强度Mu10页岩多孔砖，M5.0混合砂浆砌筑，灰缝厚度为10-12毫米。地下室采用强度MU10水泥实心砖M7.5混合砂浆砌筑。砌体结构施工质量控制等级为B级。所有砂浆均采用预拌砂浆。填充墙砌至梁底、板底时，应留有一定的空隙，并至少间隔7天以后，采用干硬性C25膨胀细石混凝土填塞（防腐木洯600mm挤紧）方法将其补砌挤紧。2）构造柱、圈梁、过梁混凝土等二次结构等级为C20混凝土。3）卫生间、厨房间围护墙底部浇筑200高C20混凝土反沿。4）与阳台、露台、空调板相临的墙体底部浇筑200mm高C20混凝土导墙。
5、5）所有水暖井底部现浇150高素混凝土墙体（相对于本层建筑标高）。6）以下部位需采用MU10水泥实心砖：所有墙体结构地面以上200mm范围内；门口或窗洞口两侧200mm范围内；门窗洞口两侧填充墙长度450mm时；7） 钢筋混凝土墙、柱与填充墙相交处，均预埋2根直径6.5500拉筋，拉筋沿墙全场贯通。8）二次结构钢筋与一次结构连接均采用植筋（采用直径6.5钢筋），植筋植入深度15d。9）构造柱、圈梁节点连接等构造按（12G614-1）6度抗震设防确定。10）门窗过梁若与一次结构相交，则为现浇。三、施工计划砌体分项工程总体由项目经理安排，技术负责人编制切实可行的施工方案，生产经理负责实施整个全过程
6、，施工员落实施工现场施工工序及质量；按照甲乙双方签订的合同工期要求，向甲方上报总进度计划表，月进度计划表、周进度计划表。总体安排为2013.8.10-2013.12.10。四、 施工部署 4.1 施工准备工序流程拉墙筋、构造柱植筋轴线、水平线复核；机具、材料安置检验合格、检查合格、验收砌体砌筑安装预埋构造柱浇筑门上圈梁砼浇筑、门过梁预制与安装卫生间上翻砼4.1.1 技术准备 1） 施工前应对图纸认真审核，了解各部位的材料选择、做法和技术要求。 2） 做好书面的技术（安全）交底，施工前由施工员进行现场交底。 3） 砌体材料的复试和砂浆配合比确定的准备工作。 4） 试验用具的准备。 5） 绘制砌块
7、排列图： 按砌块排列图在墙体线范围内分块定尺、划线，排列齐快的方法和要求如下： （1） 砌块在砌筑前，应根据工程设计施工图，结合砌块的品种规格绘制砌体砌块的排列图，二次结构应预先设计好地导墙、配筋带（或圈梁）、接顶方法等，经审核无误，按图排列砌块砌筑施工。- （2） 砌块排列应从基础面开始，排列时尽可能采用主规格的砌块,砌体中主规格的砌块应占总量的75%85%。 （3） 外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施。 （4） 配制异形尺寸砌块。7）按照主体放线十字控制线，上下进行十字控制线复核，墙上抄的建筑1000 mm标高控制线，控制线复核
8、正确无误进行施工； 8）水电、土建交圈审图：为避免专业之间不交圈出现的工程返工，装修前，由公司总工主持，公司及项目各专业人员参加，进行专业交圈审图，用计算机将在同一位置的所有设备、洞口、装置等绘制在一张图纸上，如有不交圈现象，在装修前提前解决4.1.2 材料、机具准备 1） 材料准备： （1） 砌块： 加气混凝土砌块：体积密度级别B06，强度级别A5.0。砌块的主要规格尺寸（公称尺寸） 200厚墙：加气砼砌块采用600240200； 100厚墙：加气砼砌块采用600240100； 施工时所用砌块的产品龄期不应小于28d。严禁使用断裂砌块。 （2） 砌筑砂浆：室内外砌筑砂浆强度为M5混合砂浆；
9、（3） 水泥： A、采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。 B、水泥进场使用前，应分批对其强度、凝结时间、安定性进行复试。 C、当在使用中对水泥的质量有怀疑或水泥出厂超时三个月时，应复查试验，并按其结果使用。 D、不同品种的水泥不得混合使用。 （4） 砂：采用中砂，砂含泥量不超过5%，不得含有草根等杂物，使用前用5mm孔径的筛子过筛。 （5） 钢筋：12、8、6。 （6） 混凝土：构造柱、圈梁、过梁用商品混凝土，强度等级为C20。 （7） 其他材料：预埋件、刷防腐剂的木砖等。 （8） 根据施工期间的工程量、施工进度，确定材料的数量及进场时间，有专人负责，确保材料按时进场，并妥善保管。
10、 （9） 材料进场后堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。 2） 施工机具准备： 施工机具：施工电梯、泵送砂浆机、砂浆搅拌机、二级配电箱、三级配电箱、钢筋调直机、钢筋弯曲机、钢筋切断机、钢筋剪刀、翻斗车、手推车、磅秤、手锯、托线板、线坠、钢卷尺、灰槽、小水桶、笤帚、水管、大灯、2m靠尺等。 4.1.3 劳动力准备 劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在65人左右，并根据实际施工进度及时调整以满足施工需要。 劳动力计划见表3.3-1： 表3.3-1 劳动力计划表 序号 工种 人数 1 瓦工 402 钢筋工 3 3 木工 44 混凝土工 85安装66其它 44.
11、1.4 现场准备 1） 对进场材料的型号、规格、数量、质量和堆放位置、次序等已经进行检查、验收，能满足施工要求。 2） 所需经机具设备已准备就绪，并已安装到位。 3） 放好砌体墙身控制定位线、门窗口等位置线和建筑100cm标高线，经验线合格后方可施工。 4） 立皮数杆：宜采用3040木料制作，皮数杆上注明门窗洞口、拉结筋、圈梁等的尺寸标高。皮数杆宜在门窗和砌体转角处设立，一般距墙皮或墙角50毫米为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。 5） 上道工序已经验收合格，并办好交接手续。 6） 墙体拉结筋已按设计、施工方案要求预埋，并经过隐蔽验收。 7） 根据最下面一皮砖的标高，拉通
12、线检查，楼板结构或室内地坪出现偏差时应预先用1：2水泥砂浆找平，如水平灰缝厚度超过20毫米，用C25细石混凝土找平。 8） 样板墙砌筑：在正式施工前，应先砌筑样板墙，经各方验收合格后，方可正式砌筑。 五、植筋施工方法5.1 简介 1） 工程简介： 本工程构造柱、圈梁、当洞口紧贴柱或钢筋混凝土墙时的过梁、砌筑墙体的拉结筋钢筋锚固生根，均采用后植筋锚固方案。 2） 建筑结构胶产品简介： 本工程采用HF-3型植筋型锚固树脂胶（A级），该产品是由合成树脂高分子材料、无机填料及化学助剂组成的粘结材料。该产品特点及技术性能如下： （1） 产品特点： A、可在负温下（-10）施工，承载快、粘结力大、抗疲劳、耐老化（50年）、抗震动。 B、施工方便，水平、顶孔均易施工并能保证孔内充满胶。 C、锚固效果佳，成本低。 D、凝胶时间（10-120min）。 （2） 产品性能： A、抗压强度：60Mpa。 B、抗弯强度：50Mpa。 C、金属粘结抗剪强度：16Mpa。 D、抗冻融性能：50次循环后强度不降低。 E、环保性能：符合室内装饰装修材料胶粘剂中有害物质限量GB18583-2001标准要求。 （3） 植筋参数设计： 本工程
