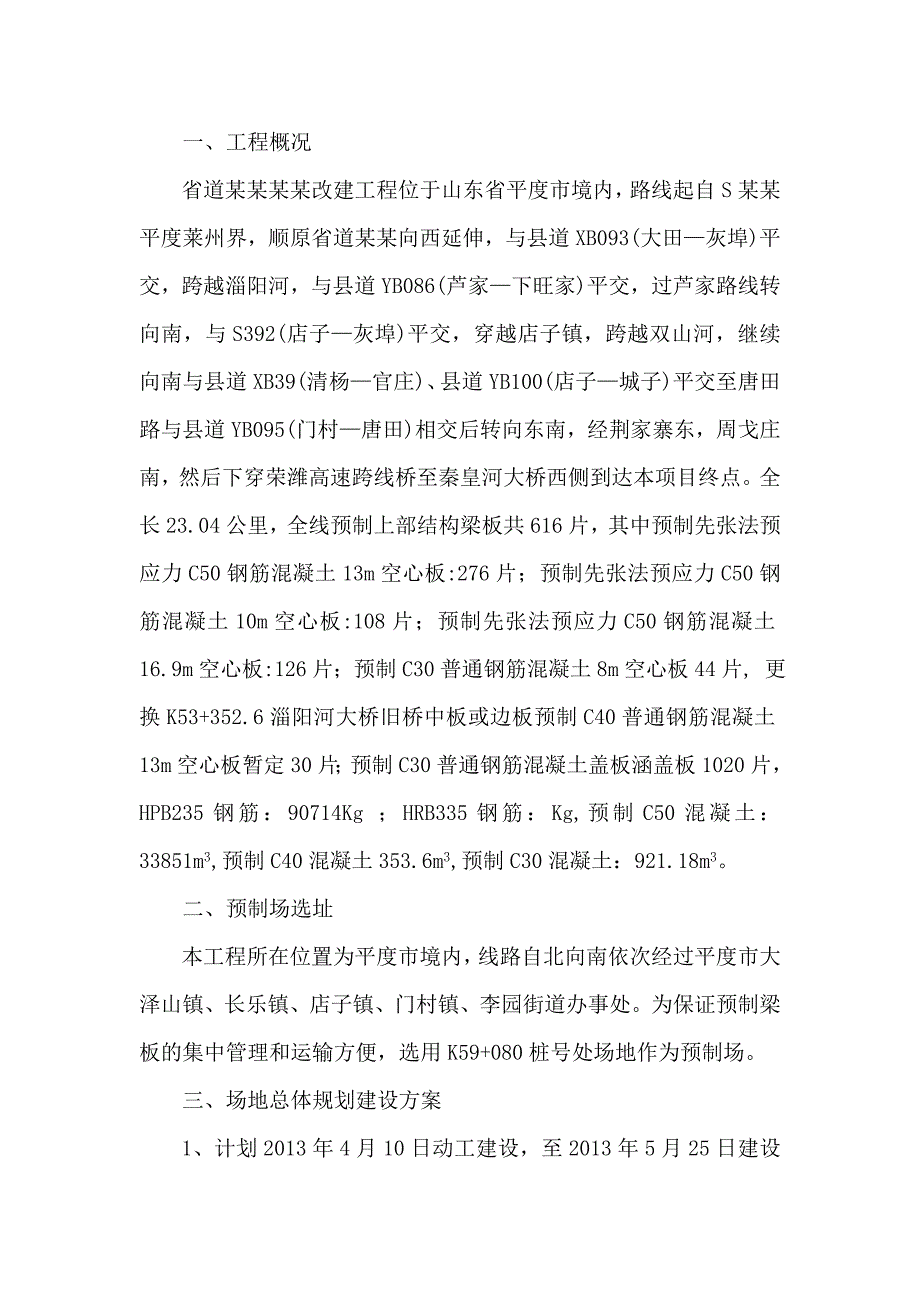

1、一、工程概况省道某某某某改建工程位于山东省平度市境内，路线起自S某某平度莱州界，顺原省道某某向西延伸，与县道XB093(大田灰埠)平交，跨越淄阳河，与县道YB086(芦家下旺家)平交，过芦家路线转向南，与S392(店子灰埠)平交，穿越店子镇，跨越双山河，继续向南与县道XB39(清杨官庄)、县道YB100(店子城子)平交至唐田路与县道YB095(门村唐田)相交后转向东南，经荆家寨东，周戈庄南，然后下穿荣潍高速跨线桥至秦皇河大桥西侧到达本项目终点。全长23.04公里，全线预制上部结构梁板共616片，其中预制先张法预应力C50钢筋混凝土13m空心板:276片；预制先张法预应力C50钢筋混凝土10m空
2、心板:108片；预制先张法预应力C50钢筋混凝土16.9m空心板:126片；预制C30普通钢筋混凝土8m空心板44片, 更换K53+352.6淄阳河大桥旧桥中板或边板预制C40普通钢筋混凝土13m空心板暂定30片；预制C30普通钢筋混凝土盖板涵盖板1020片，HPB235钢筋：90714Kg ；HRB335钢筋：Kg,预制C50混凝土：33851m3,预制C40混凝土353.6m3,预制C30混凝土：921.18m3。二、预制场选址本工程所在位置为平度市境内，线路自北向南依次经过平度市大泽山镇、长乐镇、店子镇、门村镇、李园街道办事处。为保证预制梁板的集中管理和运输方便，选用K59+080桩号处

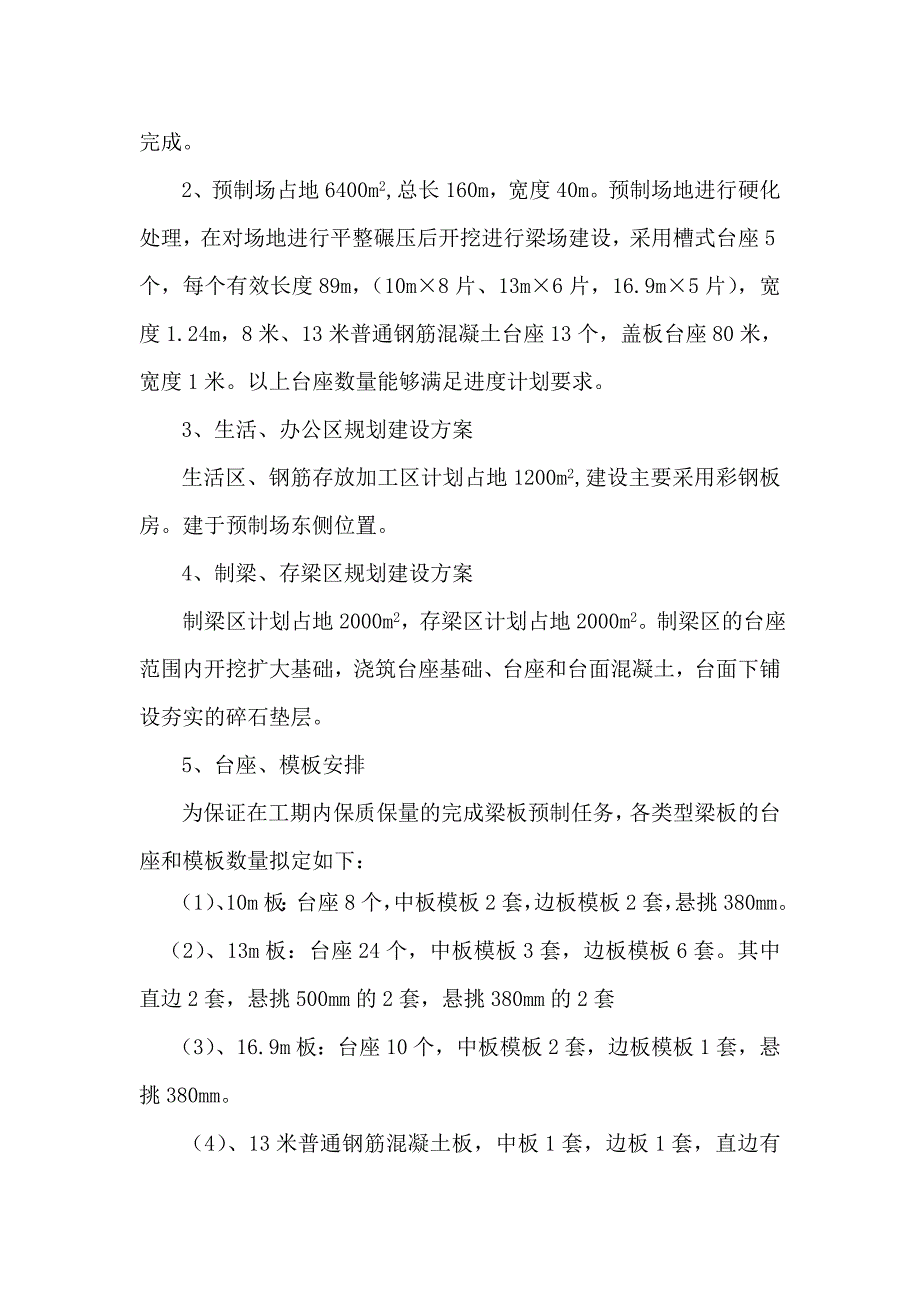

3、场地作为预制场。三、场地总体规划建设方案1、计划2013年4月10日动工建设，至2013年5月25日建设完成。2、预制场占地6400m2,总长160m，宽度40m。预制场地进行硬化处理，在对场地进行平整碾压后开挖进行梁场建设，采用槽式台座5个，每个有效长度89m，（10m8片、13m6片，16.9m5片），宽度1.24m，8米、13米普通钢筋混凝土台座13个，盖板台座80米，宽度1米。以上台座数量能够满足进度计划要求。3、生活、办公区规划建设方案生活区、钢筋存放加工区计划占地1200m2,建设主要采用彩钢板房。建于预制场东侧位置。4、制梁、存梁区规划建设方案 制梁区计划占地2000m2，存梁区

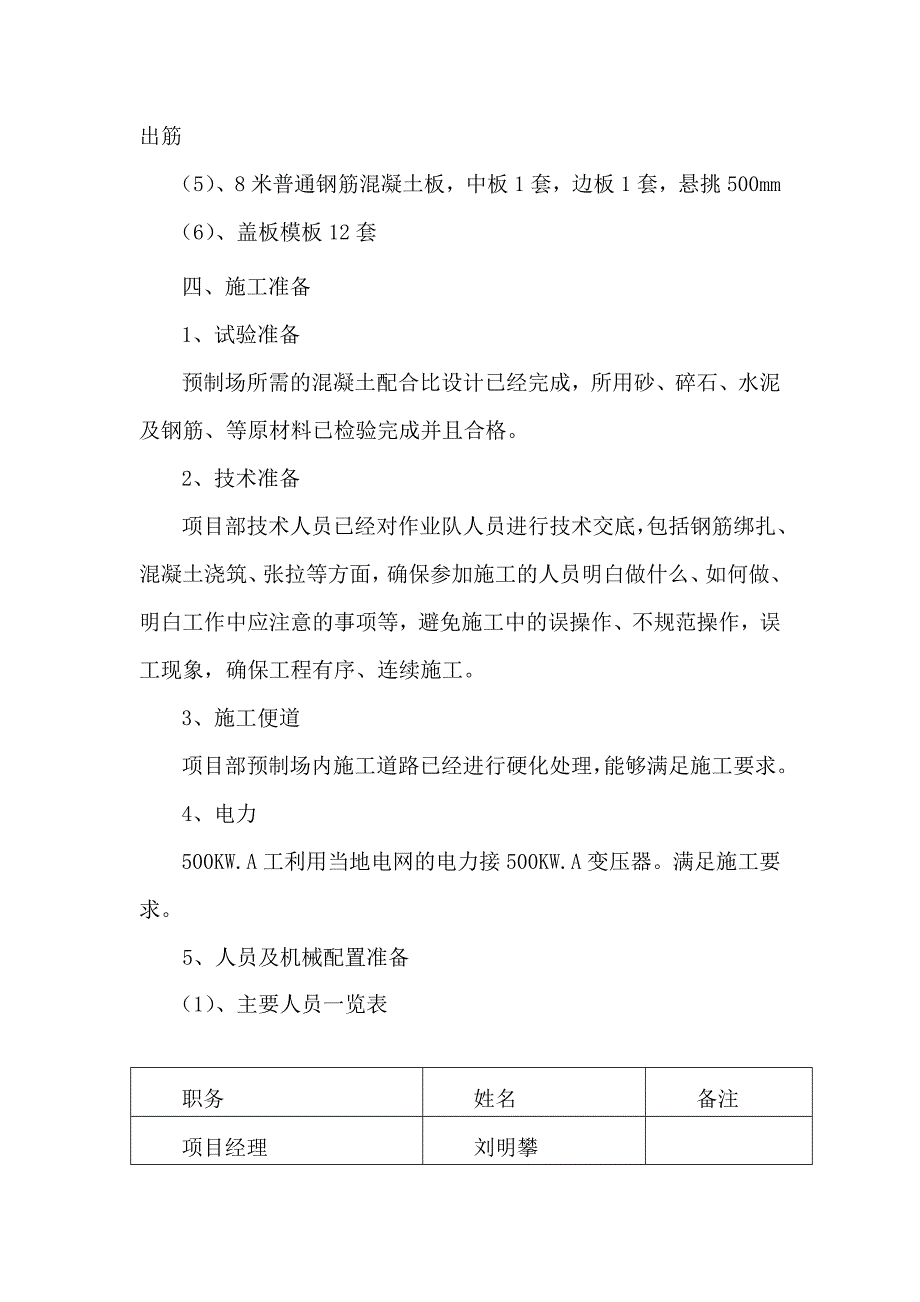

4、计划占地2000m2。制梁区的台座范围内开挖扩大基础，浇筑台座基础、台座和台面混凝土，台面下铺设夯实的碎石垫层。5、台座、模板安排为保证在工期内保质保量的完成梁板预制任务，各类型梁板的台座和模板数量拟定如下：（1）、10m板：台座8个，中板模板2套，边板模板2套，悬挑380mm。（2）、13m板：台座24个，中板模板3套，边板模板6套。其中直边2套，悬挑500mm的2套，悬挑380mm的2套（3）、16.9m板：台座10个，中板模板2套，边板模板1套，悬挑380mm。（4）、13米普通钢筋混凝土板，中板1套，边板1套，直边有出筋（5）、8米普通钢筋混凝土板，中板1套，边板1套，悬挑500mm（
5、6）、盖板模板12套四、施工准备1、试验准备预制场所需的混凝土配合比设计已经完成，所用砂、碎石、水泥及钢筋、等原材料已检验完成并且合格。2、技术准备项目部技术人员已经对作业队人员进行技术交底，包括钢筋绑扎、混凝土浇筑、张拉等方面，确保参加施工的人员明白做什么、如何做、明白工作中应注意的事项等，避免施工中的误操作、不规范操作，误工现象，确保工程有序、连续施工。3、施工便道项目部预制场内施工道路已经进行硬化处理，能够满足施工要求。4、电力500KW.A工利用当地电网的电力接500KW.A变压器。满足施工要求。5、人员及机械配置准备（1）、主要人员一览表职务姓名备注项目经理刘明攀项目总工林晖质检负责
6、人李茂政桥梁工程师王红华试验负责人胡孝展安全负责人赵红芳现场负责人杨本良技术员5人试验员4人熟练技术工人35人2、进场机械设备、测量、试验设备配备表机械名称规格型号额定功率容量或吨位数 量挖掘机EX400、日本1.6m31装载机ZL503.0m31钢筋弯曲机GW-4040mm2砼罐车HDJ529GJBIS8m32对焊机UN-100100KVA2切断机QW-4040mm2调直机1自卸汽车东风324210t2洒水车8000L1砼搅拌机HZS60860m3/h1汽车起重机QY25、徐州25t2汽车起重机QY50、徐州50t2千斤顶250t2千斤顶25t1油压表6锚具100套龙门吊20t2插入式振动棒
7、6五、先张法预制空心板张拉台座设计及施工本标段所有预制预应力钢筋混凝土空心板和普通钢筋混凝土空心板及盖板涵盖板预制均在项目部预制场内进行预制、用吊车及拖车运至工地安装就位。(一)、先张法预制预应力钢筋混凝土空心板台座施工1、预应力张拉台座设计施工本合同段的上部结构建构新建或扩建的13m板、10m板和16.9m板空心板采用先张法预应力砼简支空心板结构,桥面连续，梁体采用C5O混凝土，其横断面尺寸见图1，梁内钢绞线单根分开布置，最多达17根（边板为17根，中板为15根），板梁最大自重荷载为287.09KN（中板为237.60KN）。预应力钢束采用17标准型 GB/T52242003钢绞线，预应力设
8、计采用一端张拉，单根钢绞线公称直径l5.2，钢绞线截面A=140mm2，标准强度fpk=1860MPa，钢绞线锚下控制应力为0.70fpk =1302MPa，弹性模量Ep=1.95105MPa。根据板梁生产的数量，工期要求，决定布置6个长线槽式台座。设槽式台座保温效果好，能降低工程投资，缩短板梁的生产周期。传力柱设计为钢筋砼结构，设计钢筋砼传力柱投资低、投入生产快。每条张拉线可预制6片13m板，8片10m板，5片16.9m板。台座结构主要由锚固端柱、张拉端柱、传力柱、台面及板梁等组成。张拉槽考虑到支模、钢筋下放等因素留出两边各0.5m的工作区域。图1 13m先张预应力空心板梁横断面（单位：mm
9、） 2、空心板梁长线槽式台座设计构造（1）、设计依据及原理本项目一次性生产6片13m先张法空心板梁，8片10m先张法空心板梁板，5片16.9m先张法空心板梁板的张拉力作为台座的受力设计,13m中板设计为12根预应力钢绞线, 10m中板设计为9根预应力钢绞线, 16.9m中板设计为15根预应力钢绞线, 13m边板设计为13根预应力钢绞线, 10m边板设计为11根预应力钢绞线, 16.9m边板设计为17根预应力钢绞线,施工时采用先采用小千斤顶逐根张拉至初始应力,然后再采用大型千斤顶一次同时逐级张拉,并达到设计控制应力。采用槽式台座,其设计原理是把长线受压纵向传力柱作为一个两端受压杆件,这样可以大大
10、增强台座的稳定性,以达到多次重复利用(大批量生产)的目的。（2）、设计结构构造 空心板梁长线槽式台座由端柱、传力柱、横梁和台面组成，端柱和传力柱为钢筋混凝土结构，是承受张拉力的构件，需要具有足够的稳定性和强度。为增强传立柱的稳定性，两道传立柱之间每隔5m左右设一道钢筋混凝土横梁，其中第一道横梁距端柱不超过2m，且传力柱有30cm埋置于土中。台面采用10cm厚C30混凝土，台面混凝土表面铺10mm厚钢板，两边利用50505角钢贴边，每隔1m横向连接一根12钢筋，角钢与预埋钢筋进行焊接。台面的宽度主要取决于预制构件的宽度，本台面宽度为124cm,在台座张拉端留出2m宽空地，作为张拉操作空间和通道。
11、长线槽式台座具体构造见下图：（单位：cm）（3）、台座长度计算台座的长度可以按下式计算： L=ln+（n-1）m+2K式中 l构件长度 m n一道槽内生产的构件数 m两根构件相邻端头间的距离 m K固定横梁距第一根构件端头的距离，一般取1.251.5m。本台座取1.25m。由此可计算出台座长度 L=16.9m5+（5-1）0.5+21.25=89.0m空心板梁长线槽式台座稳定性验算（5）、台座抗倾覆稳定性验算 当钢绞线张拉时,台座的端柱、传力柱受力如下图所示，以预应力边板（17根钢绞线）为例进行验算。 单位：cm如上图所示，设台座传力柱每米重力为q kN/m，台座端柱重力为G1kN，钢横梁重力
12、为G2 kN，预应力钢绞线的张拉力为F kN。取端柱绕C点的力矩进行倾覆稳定性验算： MOV=F（h-h1/2） （1） Mr=M1M2M3=G1L1G2L2qL32/2 （2）式中 MOV钢绞线张拉倾覆力矩 （kN/m） Mr平衡力矩 （kN/m） h张拉力作用点与台座中心线的距离 （m） L1台座端柱重力点与C点的距离 （m） L2钢横梁重力点与C点的距离 （m） L3台座传力柱一段的长度 （m）由公式(1)和(2)可计算出 MOV=1302140171032（0.25+0.352-0.72）=116.204kNm Mr=（0.951.5-0.250.52）0.6244.271.29.85
