1、目 录第一章施工方案108一、编制说明108二、工程概况108三、施工部署109第二章施工总平面图112第三章劳动力计划安排114第四章材料供应安排115第五章关键部位施工方法116一、满堂脚手架施工方案116二、墙面生态木吸音板安装121三、铝板吊顶施工方案122四、网架除锈方案123五、安装工程126第六章质量安全保证措施129第一节 质量保证措施129第二节 安全保证措施136第七章机械设备配置139第八章工期计划及保证措施140第九章环保、消防、降噪声、文明等施工技术措施145第十章新技术、新材料、新工艺、新设备的采用151第十一章提高工程质量、保证工期、降低造价的合理化建议153附表

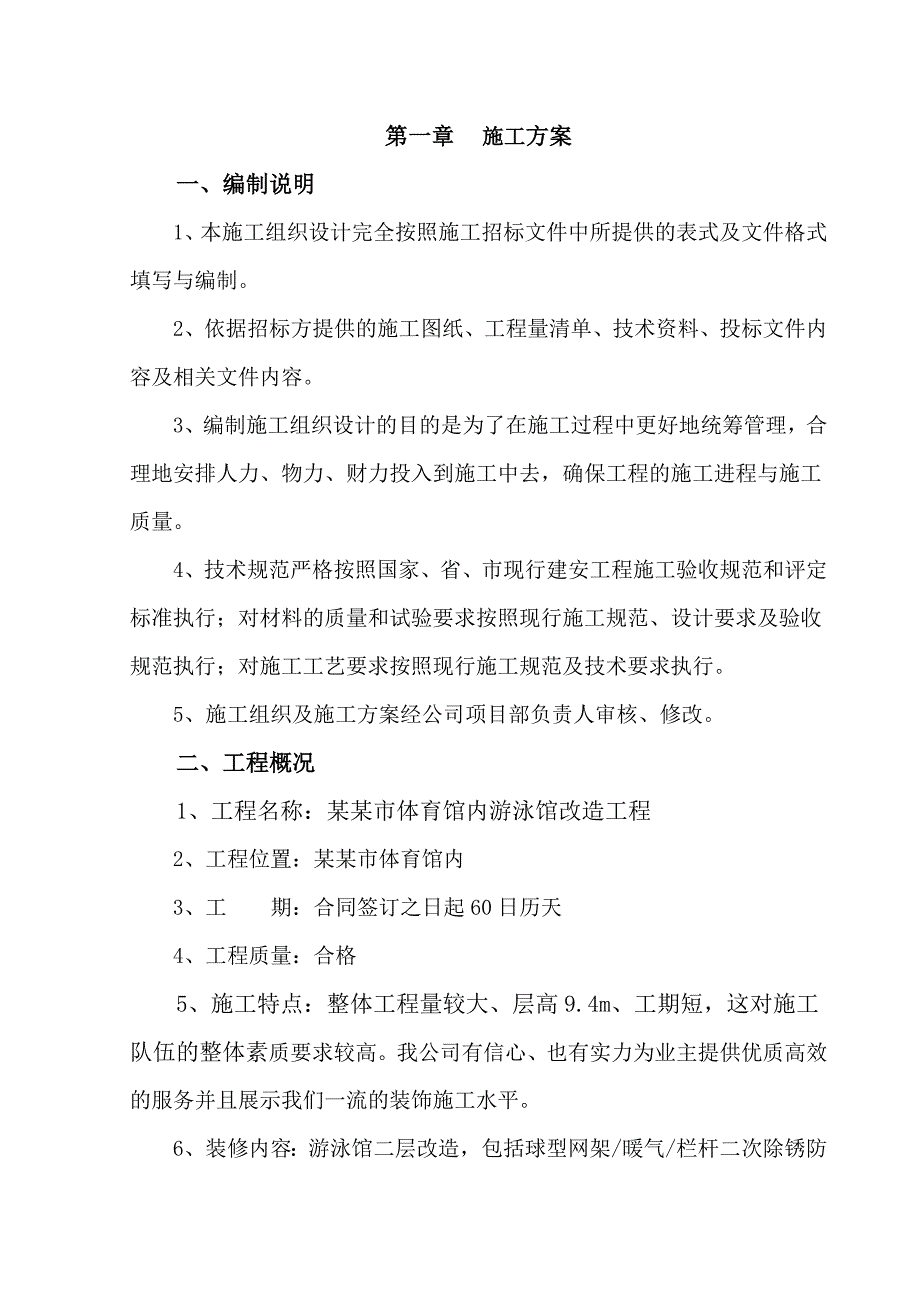

2、一 拟投入的主要施工机械设备表155附表二 拟配备本工程的试验和检测仪器设备表156附表三 劳动力计划表157附表四 计划开、竣工日期和施工进度网络图158附表五 施工总平面图159第一章 施工方案一、编制说明1、本施工组织设计完全按照施工招标文件中所提供的表式及文件格式填写与编制。2、依据招标方提供的施工图纸、工程量清单、技术资料、投标文件内容及相关文件内容。3、编制施工组织设计的目的是为了在施工过程中更好地统筹管理，合理地安排人力、物力、财力投入到施工中去，确保工程的施工进程与施工质量。4、技术规范严格按照国家、省、市现行建安工程施工验收规范和评定标准执行；对材料的质量和试验要求按照现行施
3、工规范、设计要求及验收规范执行；对施工工艺要求按照现行施工规范及技术要求执行。5、施工组织及施工方案经公司项目部负责人审核、修改。二、工程概况1、工程名称：某某市体育馆内游泳馆改造工程2、工程位置：某某市体育馆内3、工 期：合同签订之日起60日历天4、工程质量：合格5、施工特点：整体工程量较大、层高9.4m、工期短，这对施工队伍的整体素质要求较高。我公司有信心、也有实力为业主提供优质高效的服务并且展示我们一流的装饰施工水平。6、装修内容：游泳馆二层改造，包括球型网架/暖气/栏杆二次除锈防腐处理，顶棚铝板安装，墙面进行保温处理生态木装饰。三、施工部署（一）工程分析工程的材料供应（甲供及乙供），是
4、可能影响到工期进度和质量的潜在因素。顶棚、各层木饰面的标高处理、游泳池瓷砖修补及超高满堂脚手架搭设工作，及现场勘察中发现的一些问题等都可能会直接或间接影响总体施工的进度和质量。针对以上问题在整体施工部署阶段将予以充分考虑及逐项解决。（二）施工准备1、脚手架的搭设、保护栏的设置因为本工程属于整个建筑局部改造装饰工程，地点又处于某某市体育馆内，周围来往人流量较大，施工进场后首先进行室外脚手架的搭设，保护网的敷设，防止高空坠物扎伤路人。2、标高的处理标高问题，我们将会同甲方、监理和技术人员在开工前现场制定出处理办法。找出基准点，按此作为测定标高的依据。3、现场放线定位根据甲方提供的施工图结合现场实际
5、情况，首先在楼层平面找出相应的轴线，悬挂锤线，将地面的有关轴线弹出，通过测量获得楼层偏差的准确数据，为装饰施工提供必要条件。4、施工阶段划分根据现场勘探结果和对施工工期的考虑，准备划分为2个施工段，施工顺序自上向下。每小段高峰时间装修人员将达30人。5、管理系统和人力资源公司自参加投标开始便考虑到将来施工的项目班子人选及施工队的组建。目前拟组建一支打过硬仗、技术素质高、讲文明、守纪律的施工队。队伍组成前特成立一个由公司、项目管理部、各项目经理部、工长、设计师、质量负责人组成的挑选小组，从公司各项目部施工人员中挑选精兵强将，组成施工队。所抽调人员均参加过多项同类型装饰工程。在开工前公司将统一组织
6、对施工人员的培训和教育工作，并经过安全考试合格后，方可随队施工。施工人员的住所施工前将派人去选址联系，着手安排统一生活区、食堂、宿舍。挑选精干的后勤保障人员。提前办理好各种相应证件及其他相关事项。确保施工人员无后顾之忧，安心工作。公司针对本工程特成立工程指挥中心，总指挥由公司副总经理担任，逐级配备从管理技术施工采购概算成本会计设计等一整套管理网络。从而形成从上至下、从大到小齐备、完整的管理、控制、指挥、决策系统。（三）施工总体部署本工程具有高处作业周期长，施工面交叉，工期短，且在施工初期拆除工程量大、运输量大、施工标准要求高等特点。因而人员的投入亦相应增大，同时采取合理的施工步骤及方案措施关系
7、到整个工程工期的实现，我们已全面进行考虑并选择了最佳运作方案。整体工程的实施步骤在施工时，我方结合现场情况及甲方意见制定总体实施步骤，并与甲方相关部门初步确定。工程的总体施工计划和资源配置也是按照实施步骤布置和安排，它作为指导整个工程进展的宏观计划，其权威性和指导性是保证施工顺利进展、工期按进完成的基础。从宏观上讲就是土建性作业在前，装饰性作业在后，错开工作面，这样有利于机具的搭配使用及材料的使用和堆放，根据每段施工安排和用量配置人员、机械材料，施工完成材料也同时完成，人员转下一个工作面，现场不积压材料。具体操作：在整个施工方案中得到甲方最终确认，现场放线完成并经复核后，工程全面展开。1、搭设
8、脚手架，设置安全护栏。2、铲除原有饰面、暖气片、栏杆除锈。3、铝板吊顶安装。4、生态木墙面龙骨、面层安装。5、泳池瓷砖修补，器具补装。6、灯具安装。7、收尾清理工作第二章 施工总平面图（一）施工现场平面、道路本公司将严格遵守甲方的既定原则，与有关单位通力合作，设置施工通道，保证周围道路的交通通畅，在规定的时间及范围内解决好材料、垃圾的运输工作。利用现有条件调配时间，消除因现场地理限制对施工的影响。（二）临时设施布置及临时用地表平面布置中主要包括材料仓库、办公场所、操作区域以及辅助用房的合理安排；还有警示牌、灭火器材等安全、文明配套设施的布置。因为现场施工是机动性，施工空间的设置及仓库的设置等都
9、因随着现场实际情况的变动而转移。加工间：即综合施工操作间，因为其占用的空间相对较大，施工操作具有平凡性，因此我们把它布置在大厅里。另外，为了施工安全，我们在操作区主要墙面悬挂工地现场严禁吸烟警示牌，文明施工、安全施工宣传牌，并且在附近布置消防灭火器材。现场办公：工地布置临时办公区，方便施工管理。在办公区内墙面挂贴施工进度计划表，严格控制现场施工进度，促使整个工程保质保量按时完工。材料及机械仓库：在施工操作区附近布置材料及机械仓库。由专人负责管理，登记台帐。就餐：施工人员一律不在施工现场搭锅起灶，均采用外买快餐的方式或者回宿舍就餐。住宿：由公司统一安排，在附近租赁居民房。厕所：采用附近公共厕所。
10、消防灭火器材：在重点施工操作区、主要通道附近、用电动火区、易燃材料仓库布置消防灭火器材，保证安全施工、规范施工。合理的现场布置，使其流畅、有序的进行是创造良好施工条件之必须，也是体现现场管理水平、组织能力的验证。（三）施工用水、用电水源从业主指定地点接至施工区域，设置出水口，水口下方设专用接水容器，容积在2m便于接水，防止外溢，既能满足施工用水，又能满足消防要求。电源从专业闸箱接出，设II级电箱一套，施工用电均从设立的II级电箱中接出，电线采用悬挂式接至各施工用电区。现场采用36V低压照明送电方式，所有施工面接通并保持现场照度，满足施工要求。第三章 劳动力计划安排通过设计图纸反复阅读，我们已充
11、分理解本工程的装饰标准和装饰的工作量，根据施工规范及长期的施工经验，以及本工程所确认的创优目标和缩短工期的要求，劳动力拟按常规需要人数增加1/3的量考虑，并就本工程所需施工专业工人熟练程度，技能方面加以重点要求，保证工程按期、按质完成。本工程劳务由公司统一调度，劳动系属于本公司内部装饰专业施工队，他们熟悉公司的技术质量标准的文明施工要求，能够确保工程质量。第四章 材料供应安排材料供应是本次工程能否达标、创优的关键，结合本工程的具体特点，我方将采取以下几项主要措施。材料公司物资部成立了物资供应信息组，利用物资部原有的优势并结合现代化信息技术，全面了解、掌握所需材料的厂家、规格、品牌、价格等一系列
12、的问题，主要材料样品定样封存，还与部分厂家签订了意向书，所有材料按照工期要求可完全保证现场施工使用。对甲订乙供的材料，物资部门将严格按照甲方指定的厂家、品牌、价格进行接洽和定货，对厂家可能影响施工或装饰效果的产品，我方将提出建议性意见并提供或保证施工的方案。第五章 关键部位施工方法我公司对承揽的工程不论大小、时间长短及造价高低，都采用高于相关工程项目的工艺方案施工，要求分项工程合格率100%，单位工程合格率100%；单项工程一次交验率100%，优良率不低于85%；质量管理达到公司质量目标和质量保证手册标准。对于该工程施工，必须在原有工艺方案不变基础上着重抓好“认真”两字，同样的工艺方案不同的工
13、作态度，点点滴滴的差别将使最终结果与预期的大相径庭。因此装饰工程施工坚持人人认真、层层认真、事事认真三个原则，施工时每一个工序、环节，甚至每贴一块砖、每钉一枚钉、每刷一道漆都要做到百分之百的认真操作，结合各项保证措施和管理制度才能很好完成施工，达到业主及客户的满意。一、满堂脚手架施工方案1、材料质量要求A、钢管：钢管采用全部采用483.5钢管，钢管机械性能应符合国家标准，钢管应刷防锈漆，钢管上严禁打孔，不得使用严重锈蚀、弯曲、压扁及裂纹的钢管。B、 扣件：扣减不能有裂纹、气孔、砂眼、疏松等铸造缺陷，扣件与钢管的贴合面应接触良好，扣件加紧钢管时，开口处的最小间距要小于5mm，共有3种扣件：直角扣
14、件、旋转扣件，对接扣件。C、脚手板：采用300*40*4000mm的松木或杉木脚手板，两端应用4mm的镀锌铁丝箍两道。2、构造及搭设要求：为满足场馆天花装修施工搭设的满堂脚手架，横距、纵距均为1500mm，步距为1800mm。A、立杆：立杆下应有20*20cm厚18mm木板做垫板。脚手架立杆接头必须采用对接扣件对接连接，立杆上的对接扣件应交错布置，两根相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在大坡度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于布局的1/3，即460mm。当立杆底部不在同一高度时，高处的纵向扫地杆应向低跨处延长不小于2跨，高低差不得大于1
15、m，立杆距坡上方边缘不得小于0.5m。B、纵向水平杆：脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角接头扣件固定在紧靠纵向扫地杆的下方的立杆上纵向水平杆宜设置在立杆内侧，纵向水平杆接长应采用接扣件连接。纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，应错开不小于500mm，各接头中心至最近主节点的距离不易大于纵距的1/3，即330mm。C、横向水平杆：主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，同时为满足小横杆的承载力要求，操作层小横杆间距为600mm。D、脚手板：操作层脚手板的铺设按照主龙骨的走向铺设。脚手板对接铺设时，接头处设两横向水平杆，搭接铺设的脚手板，接头处必须在横向水平杆上，搭接长度不小于200mm，不允许有探头板，脚手板总挑长度不易超过150mm.。脚手板与水平横杆用14#铁丝穿孔绑扎牢固。脚手架留出35cm墙柱装饰面搭设。E、剪刀撑：本脚手架为满堂脚手架，满堂脚手架的剪刀撑纵横均要设置，每间隔6m设一道，从下到上全高设置，剪刀
