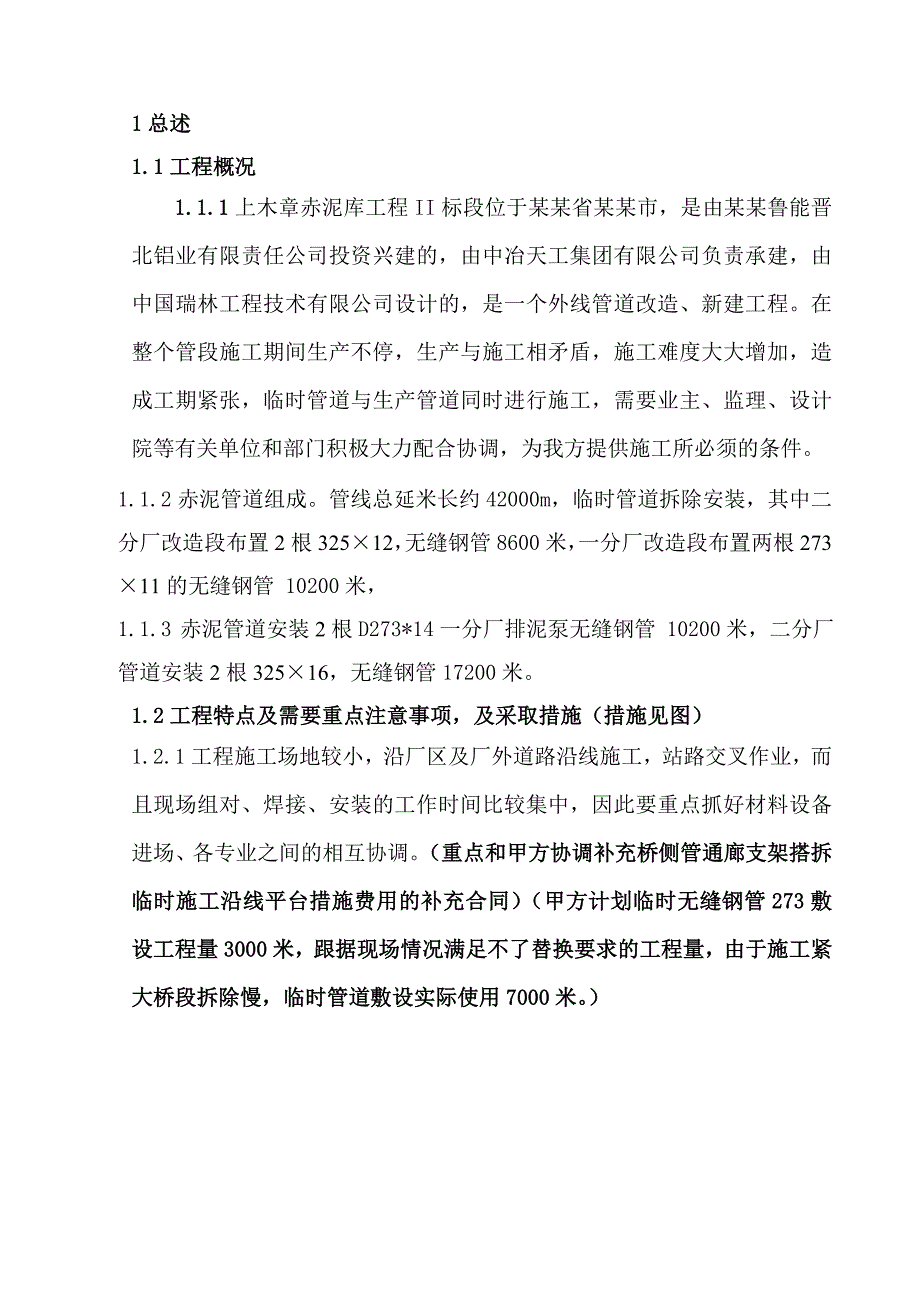

1、1总述1.1工程概况1.1.1上木章赤泥库工程II标段位于某某省某某市，是由某某鲁能晋北铝业有限责任公司投资兴建的，由中冶天工集团有限公司负责承建，由中国瑞林工程技术有限公司设计的，是一个外线管道改造、新建工程。在整个管段施工期间生产不停，生产与施工相矛盾，施工难度大大增加，造成工期紧张，临时管道与生产管道同时进行施工，需要业主、监理、设计院等有关单位和部门积极大力配合协调，为我方提供施工所必须的条件。1.1.2赤泥管道组成。管线总延米长约42000m，临时管道拆除安装，其中二分厂改造段布置2根32512，无缝钢管8600米，一分厂改造段布置两根27311的无缝钢管 10200米， 1.1.3

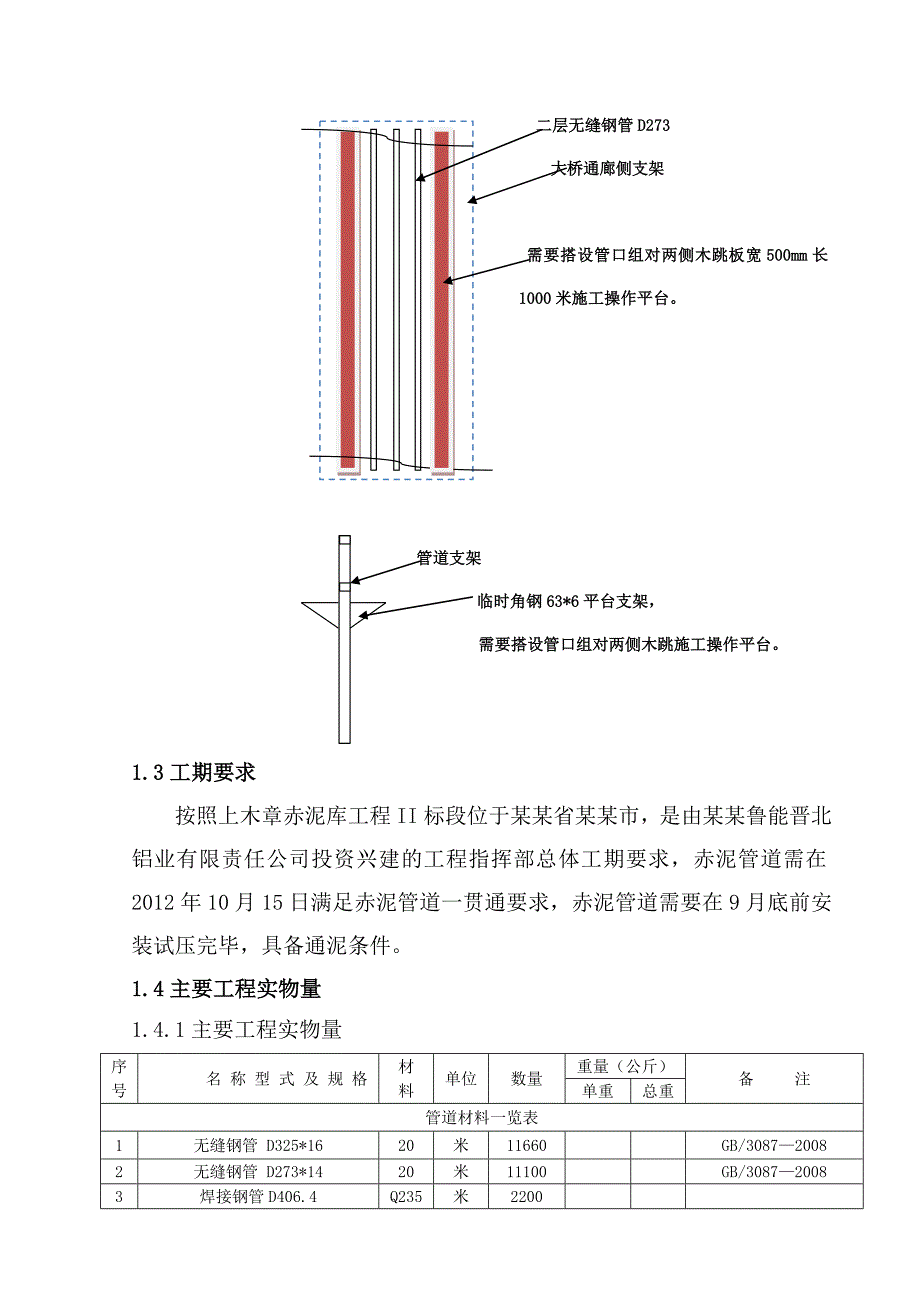

2、 赤泥管道安装2根D273*14一分厂排泥泵无缝钢管 10200米，二分厂管道安装2根32516，无缝钢管17200米。1.2工程特点及需要重点注意事项，及采取措施（措施见图）1.2.1工程施工场地较小，沿厂区及厂外道路沿线施工，站路交叉作业，而且现场组对、焊接、安装的工作时间比较集中，因此要重点抓好材料设备进场、各专业之间的相互协调。（重点和甲方协调补充桥侧管通廊支架搭拆临时施工沿线平台措施费用的补充合同）（甲方计划临时无缝钢管273敷设工程量3000米，跟据现场情况满足不了替换要求的工程量，由于施工紧大桥段拆除慢，临时管道敷设实际使用7000米。）二层无缝钢管D273 大桥通廊侧支架需要搭

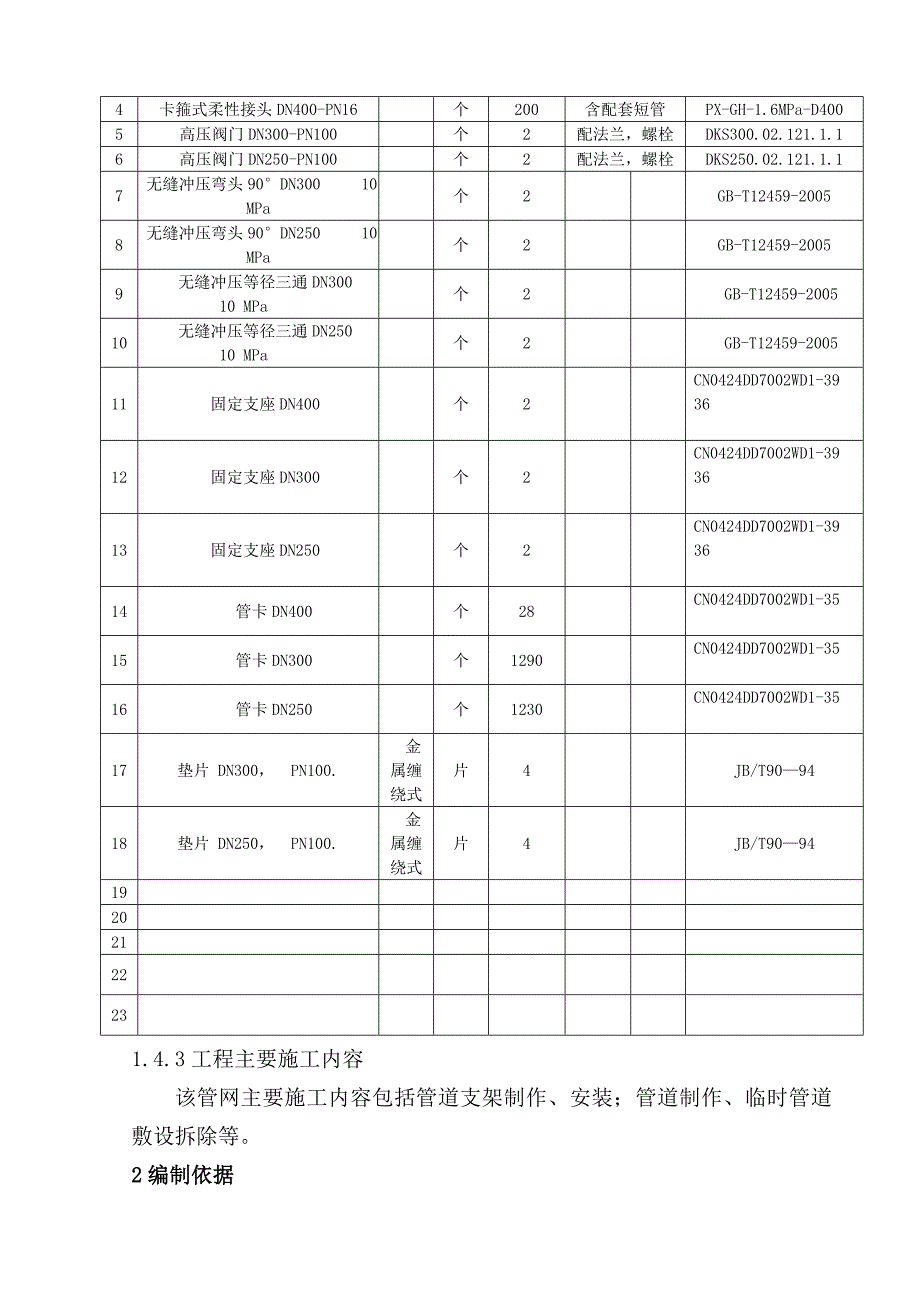

3、设管口组对两侧木跳板宽500mm长1000米施工操作平台。管道支架 临时角钢63*6平台支架，需要搭设管口组对两侧木跳施工操作平台。1.3工期要求按照上木章赤泥库工程II标段位于某某省某某市，是由某某鲁能晋北铝业有限责任公司投资兴建的工程指挥部总体工期要求，赤泥管道需在2012年10月15日满足赤泥管道一贯通要求，赤泥管道需要在9月底前安装试压完毕，具备通泥条件。1.4主要工程实物量1.4.1主要工程实物量序号名 称 型 式 及 规 格材 料单位数量重量（公斤）备 注单重总重管道材料一览表1无缝钢管 D325*1620米11660GB/308720082无缝钢管 D273*1420米11100
4、GB/308720083焊接钢管D406.4Q235米22004卡箍式柔性接头DN400-PN16个200含配套短管PX-GH-1.6MPa-D4005高压阀门DN300-PN100 个2配法兰，螺栓DKS300.02.121.1.16高压阀门DN250-PN100 个2配法兰，螺栓DKS250.02.121.1.17无缝冲压弯头90DN300 10 MPa个2GB-T12459-20058无缝冲压弯头90DN250 10 MPa个2GB-T12459-20059无缝冲压等径三通DN300 10 MPa个2GB-T12459-200510无缝冲压等径三通DN250 10 MPa个2GB-T12
5、459-200511固定支座DN400个2CN0424DD7002WD1-39 36 12固定支座DN300个2CN0424DD7002WD1-39 36 13固定支座DN250个2CN0424DD7002WD1-39 36 14管卡DN400个28CN0424DD7002WD1-3515管卡DN300个1290CN0424DD7002WD1-3516管卡DN250个1230CN0424DD7002WD1-3517垫片 DN300， PN100.金属缠绕式片4JB/T909418垫片 DN250， PN100.金属缠绕式片4JB/T909419202122231.4.3工程主要施工内容该管网主
6、要施工内容包括管道支架制作、安装；管道制作、临时管道敷设拆除等。2编制依据某某鲁能晋北铝业有限责任公司上木章赤泥库项目标段工程设计图纸。工业金属管道工程施工及验收规范（GB50184-2011）现场设备/工业管道焊接工程施工及验收规范（GB50683-2011）2.8压力容器安全技术监察规程质技监局锅发1999154号；2.9中冶天工编制的企业贯标程序文件。3施工组织3.1 施工准备3.1.1人员配备3.1.1.1适应工程管理需要，在中冶天工上木章赤泥库工程项目经理部及安装分公司管理部的领导下，指定专人对该工程的制作、安装进行全过程、全方位施工管理。3.1.1.3施工队伍选择适应该工程工期紧、
7、工程量大等特点，调集本公司管道专业队伍进行工程建设。施工人员入厂前要进行严格考核，特殊工种施工人员必须持有相应专业有效证件，焊工必须有上岗证和操作证。所有施工人员入厂前必须经过入厂三级安装教育。3.1.2工程安排主导思想3.1.2.1 严格进行质量控制，质量管理，确保工程实现质量高标准。3.1.2.2实行项目管理，提高管理水平和施工作业效率，确保安全。3.1.3技术准备加强图纸自审、会审和技术交底工作，与上木章赤泥库项目有关部门及设计院加强联系，及时取得施工图纸并反馈施工信息。3.1.4施工现场准备施工占路、用水、用电、报告要与有关部门申请提前办理，并提前做好各项施工准备工作。3.1.5设备、
8、材料准备安装前要做好施工用料、吊装机具等各项准备工作，制定设备进场计划表，对进入现场的设备、材料做好成品保护。3.1.6施工平面及施工用电、水布置由于施工场地较紧张，按照施工组织总设计的平面布置要求，进行布置，管道安装场地分为管道材料、设备堆放场地，管道加工制作场地，管道成品堆放场地。见附图一所示。3.2施工进度计划详见施工进度计划(附图一)3.3劳动力配置3.4施工机械及材料计划表序号名 称型号规格单位数 量备 注1汽车吊25t台22平板车5t台13氩弧焊机台84直流电焊机台205倒 链3吨个86千斤顶个47配电盘个68发电机台49钢 板1220mm厚吨210气割工具套411索 具套512电
9、缆线米400013磨光机100台814磨光机150台815水准仪台24施工方法4.1基础交接检查验收4.1.1安装前，必须做好基础的验收工作，未经验收的基础，不得进行设备及支架的安装；设备基础表面及预留孔内应清洁。地脚螺栓上的油污等应清理干净，并在螺纹部分涂少量油脂，以免生锈。4.1.2基础的验收应按下列各项加以检查核实：a 交接资料是否齐全及符合要求；b 中心标记原点，基准点原点的位置及高度；c 打墨线（各中心线，行列线）；d 基础表面应平坦，应无明显的倾斜或凹凸；e 地脚螺栓的中心、直径、螺纹、露头尺寸；f 基础各部表面光滑平整；g 各行列线的尺寸应和图上相符，相同尺寸的对角线应相等。4.
10、2支架安装及固定4.2.1支架由现场制作，现场安装，构件安装前要对支架、支架的几何尺寸进行复测，复测合格后才能安装。支架吊装选用一台25吨汽车吊进行安装。用吊车将支架吊至基础上规定的位置，将支架找正，就位时注意观察柱底键的就位情况，避免碰撞，就位时要顾全整体，争取一次就位成功。支架就位调整后马上固定，用经纬仪检查支架垂直度，符合要求后拧紧地脚螺栓。4.2.2 一次找平层的灌浆a 支架找正后将地脚螺栓拧紧，并及时进行基础灌浆。B 注入灰浆时，必须注入填充至底板的每个角落，并很好的捣实。C 按图纸要求进行灌注后，并抹平抹光。4.3赤泥管道施工方法4.3.1赤泥管道施工顺序管材附件购入部件加工下料加
11、工涂漆外观检查支吊架制作支吊架安装地面组装焊缝检查就位连接或焊接焊缝检查附件安装管道固定拍片试验阀类复位严密试验吹扫、补漆、正式使用4.3.2管道预处理 赤泥管道安装前应进行管道的坡口。其管道的除锈可用喷砂或喷丸使其漏出金属本色。此工作在专业工厂内进行。4.3.3管道焊接4.3.3.1 焊材管理A 焊材须按焊材管理制度严格管理。B焊材要有齐全的材质证明并经检验确认后方可入库。C焊条须由专人按规定烘干，并做好焊材烘干记录、焊条发放记录。D焊条须随用随取，领出的焊条须放入保温筒内，剩余的焊条须当天退回焊条房。E不得使用药皮脱落生锈变质的焊条及生锈的焊丝。4.3.3.2焊接工艺焊接材料的选择根据设计
