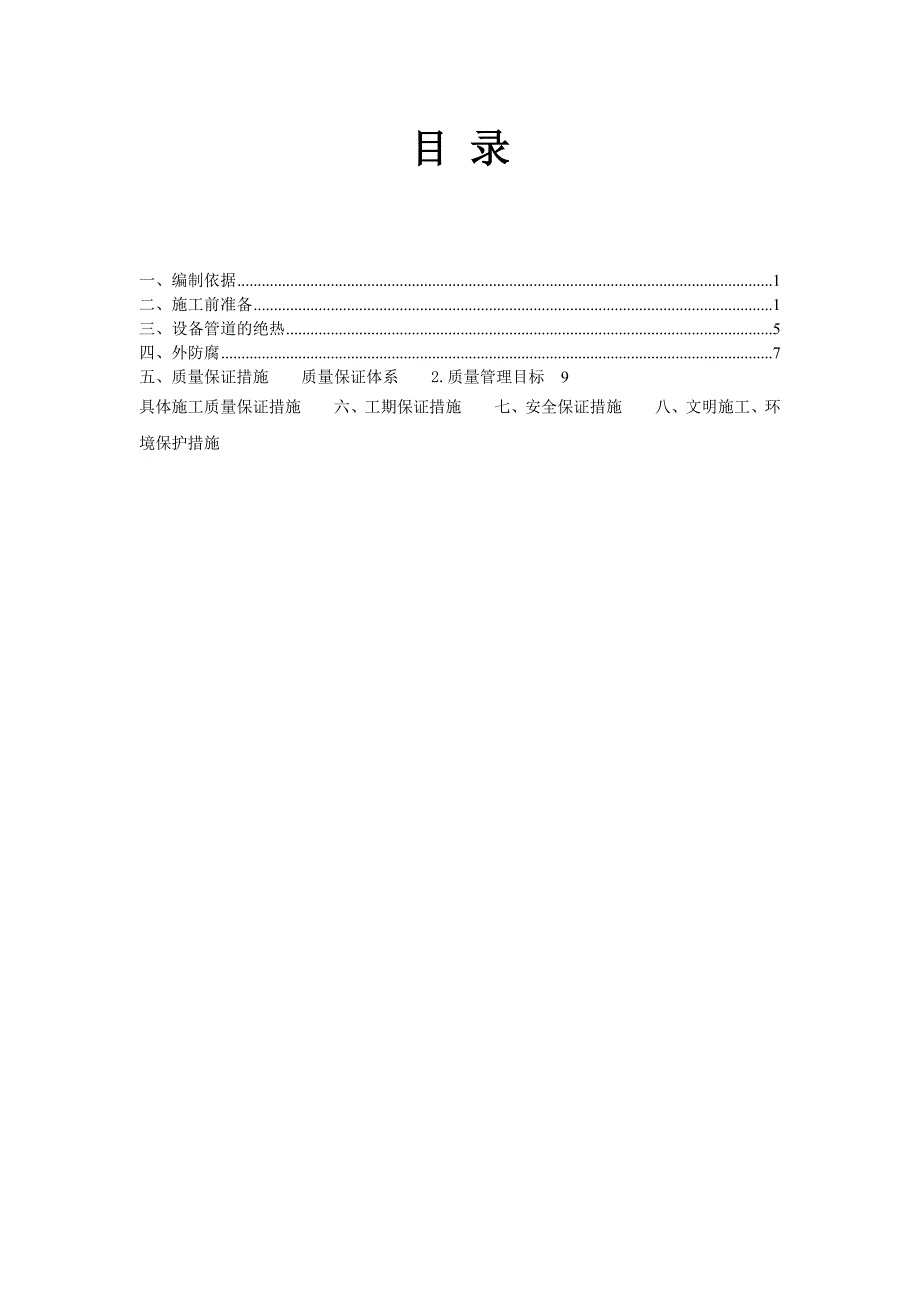

1、某某太化（搬迁）新材料园区45万吨/年稀硝酸装置安装工程防腐绝热施工方案编 制 人： 审 核 人： 审 批 人： 编 制 单 位： 编 制 日 期： 目 录一、编制依据1二、施工前准备1三、设备管道的绝热5四、外防腐7五、质量保证措施质量保证体系2.质量管理目标9具体施工质量保证措施六、工期保证措施七、安全保证措施八、文明施工、环境保护措施一、编制依据1.1根据某某太化30万吨硝酸装置(1210/310)、15万吨硝酸装置(1220/311)、硝酸中间罐区单元(1250/176)、冷水站的设备及工艺管道防腐、保温施工工程招标文件。1.2施工图纸（略）1.3依据：（1）钢质管道外防腐控制规范GB

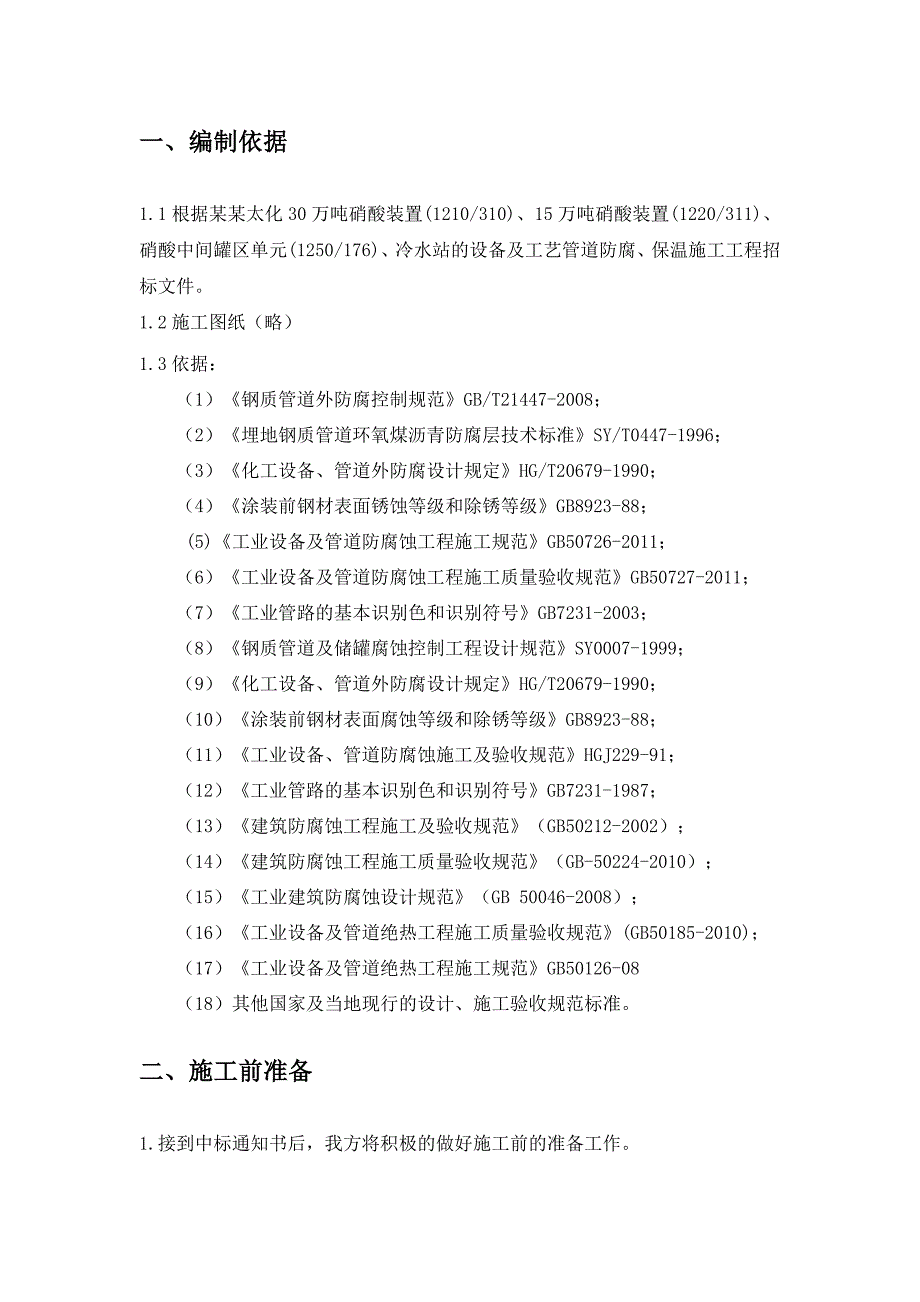

2、/T21447-2008；（2）埋地钢质管道环氧煤沥青防腐层技术标准SY/T0447-1996；（3）化工设备、管道外防腐设计规定HG/T20679-1990；（4）涂装前钢材表面锈蚀等级和除锈等级GB8923-88；(5)工业设备及管道防腐蚀工程施工规范GB50726-2011；（6）工业设备及管道防腐蚀工程施工质量验收规范GB50727-2011；（7）工业管路的基本识别色和识别符号GB7231-2003；（8）钢质管道及储罐腐蚀控制工程设计规范SY0007-1999；（9）化工设备、管道外防腐设计规定HG/T20679-1990；（10）涂装前钢材表面腐蚀等级和除锈等级GB8923-88
3、；（11）工业设备、管道防腐蚀施工及验收规范HGJ229-91；（12）工业管路的基本识别色和识别符号GB7231-1987；（13）建筑防腐蚀工程施工及验收规范（GB50212-2002）；（14）建筑防腐蚀工程施工质量验收规范（GB-50224-2010）；（15）工业建筑防腐蚀设计规范（GB 50046-2008）；（16）工业设备及管道绝热工程施工质量验收规范(GB50185-2010)；（17）工业设备及管道绝热工程施工规范GB50126-08（18）其他国家及当地现行的设计、施工验收规范标准。二、施工前准备1.接到中标通知书后，我方将积极的做好施工前的准备工作。2.1.技术准备：2
4、.1.1.施工前先检查图纸和防腐说明资料是否齐全，如果不全和甲方协商解决，使施工图纸和施工技术说明资料齐全。2.1.2.组织技术人员对图纸进行会审，做出书面记录；提出技术交底；编写详细、具体的施工方案；做出详细的施工计划、用工计划、需用设备机械以及所用主要材料的数量清单。2.1.3.组织技术人员对现行进行勘察，根据现场的实际情况结合具体施工情况绘制合理施工平面图。2.2.机械、设备准备：2.2.1根据技术员提出的的要求，所需机械、设备在施工前3天进入现场，并进行检查、调试，确保施工过程中的正常运转，施工前各种设备要安装调试完毕，并做好防雨措施。拟投入的主要机械、设备如下：1空气压缩机(6M3)
5、2台2空气压缩机(8M3)1台3磨光机25台4压弧机5台5卷板机2台6联合角咬口机1台7手电钻10台8折边机1台9切割机3台6机动车辆3辆7灭火器5台2.2.2.施工前设备安装完毕，临时用不到的设备、机械放置合理的地方，以备以后方便使用。2.2.3.设备易损件要准备齐全，以防备设备出现故障能及时修理。2.3.施工人员准备：由于本工程工程量大、要求高，故我公司本着科学管理，精干高效，结构合理的原则，选配施工经验丰富，技术过硬，勤奋实干的工程技术人员和管理人员组建施工队伍，确保按期保质的完成任务。2.3.1.健全组织机构，这是提高工作效率、保证施工质量、保障施工安全的基本条件，组织机构健全了，工程
6、才能保质、安全顺利的完成。组织机构图见附件1.2.3.2.组建技术过硬、敢打硬仗、能够吃苦耐劳的施工队伍，是完成任务的必须条件，没有好的施工队伍，就干不出好的工程，为了更好的完成任务，我公司拟投入的施工人员如下：工种人数工作内容技术员2编制方案、制定措施、技术交底安全员1进行安全检查、监督质检员1施工质量的检查、工程验收材料员1材料的领取并及时通知材料报验资料员1过程资料的整理预算员1负责提供各种材料的用量及成本核算施工员3负责整个工程的施工防腐工12负责需防腐部位的除锈、刷漆保温工25负责保温部位的施工后勤人员3负责食宿及现场的保卫2.4材料准备： 2.4.1.根据施工方案和图纸要求，开工前
7、备足各种主要材料，以确保工程的按期完工。各种材料必须为合格产品，并附有产品说明书、产品批号、合格证及检验报告，以确保工程质量。 2.4.2.所有原材料进厂后，必须进行检验和试验，没有经过检验和试验的原材料不得使用。程序如下：原材料领取额原材料检验、试验 不合格产品标识单独存放合格产品进行登记结果是否合格 采购部门退换进入仓库定置存放 进入施工现场 2.4.3所有材料的管理必须有计划的进行，不得乱买乱用，材料计划管理流程图如下： 设计、资料 汇总报送计划审核 业主采购 购订货二级仓库施工点班组2.5各种资料的准备：施工前要把施工中所需要的各种资料准备齐全，技术交底、开工报告申报表、开工报告、施工
8、记录、防腐报验单、施工隐蔽记录、竣工报告、竣工验收单，这些最基本的资料是必不可少的。三、设备管道的绝热保温部分1.保温层部分陶瓷纤维毯在拼砌时，尽可能整块拼砌，需加工时，要求加工好的制品尺寸准确，接近所缺尺寸。拼砌时，一定要紧贴壳体。陶瓷纤维毯在接缝时，要求相领两块拼缝严密。陶瓷纤维毯施工时，保温层为双层，应一层一层铺贴，并应对各层表面找平和严缝处理，要求内外层错缝。用镀锌铁丝捆扎，外用铁丝网加固。再刮抹防水陶瓷纤维毯涂料。要求安装好后，保温层厚度和密度均匀，外形规整，拼缝严密、均匀、平顺、美观。2.金属保护层部分:管道用平面彩钢板，设备用波纹彩钢板。 金属保护层使用材料：铝板 彩钢板下料，管
9、道下料应比保温层外圆周长加长30-50毫米，设备应根据设备的高度下料。 彩钢板用自攻螺钉定在支承件上，保护层之间用抽芯铆钉固定。 彩钢板安装，接缝采用压边搭接式，彩钢板的搭接不得少于30毫米，膨胀缝处不少于50毫米。保护层搭接缝，除活动膨胀缝外，应用自攻螺钉固定。金属保护层遇到有设备支撑件等需要露在保护层外面，要加工金属保护件时，要求加工尺寸准确。3.安全措施脚手架搭设完经安全检查后方可使用。高空作业必须带安全带、安全帽。做好保温材料的防雨工作。非施工人员禁止进入施工现场。高空作业设备及工具应有牢靠的保险措施防止坠物。保冷部分1.保冷层部分聚氨酯泡沫塑料在拼砌时，尽可能整块拼砌，需加工时，要求
10、加工好的制品尺寸准确，接近所缺尺寸。拼砌时，一定要紧贴壳体。聚氨酯泡沫塑料在接缝时，要求相领两块拼缝严密。聚氨酯泡沫塑料施工时，应对表面找平和严缝处理，要求内外层错缝。用镀锌铁丝捆扎，外用铁丝网加固。再进行防护。要求安装好后，保冷层厚度和密度均匀，外形规整，拼缝严密、均匀、平顺、美观。2.金属保护层部分:管道用平面彩钢板，设备用波纹彩钢板。 金属保护层使用材料：铝板 彩钢板下料，管道下料应比保温层外圆周长加长30-50毫米，设备应根据设备的高度下料。 彩钢板用自攻螺钉定在支承件上，保护层之间用抽芯铆钉固定。 彩钢板安装，接缝采用压边搭接式，彩钢板的搭接不得少于30毫米，膨胀缝处不少于50毫米。
11、保护层搭接缝，除活动膨胀缝外，应用自攻螺钉固定。金属保护层遇到有设备支撑件等需要露在保护层外面，要加工金属保护件时，要求加工尺寸准确。3.安全措施脚手架搭设完经安全检查后方可使用。高空作业必须带安全带、安全帽。做好保温材料的防雨工作。非施工人员禁止进入施工现场。高空作业设备及工具应有牢靠的保险措施防止坠物。4.安全措施脚手架搭设完经安全检查后方可使用。高空作业必须带安全带、安全帽。做好绝热材料的防雨工作。非施工人员禁止进入施工现场。高空作业设备及工具应有牢靠的保险措施防止坠物。四、外防腐1.施工工艺喷砂除锈+底漆+中间漆+面漆2.施工方法：3.除锈：对基体进行验收，不合格的设备不得进行防腐。气
