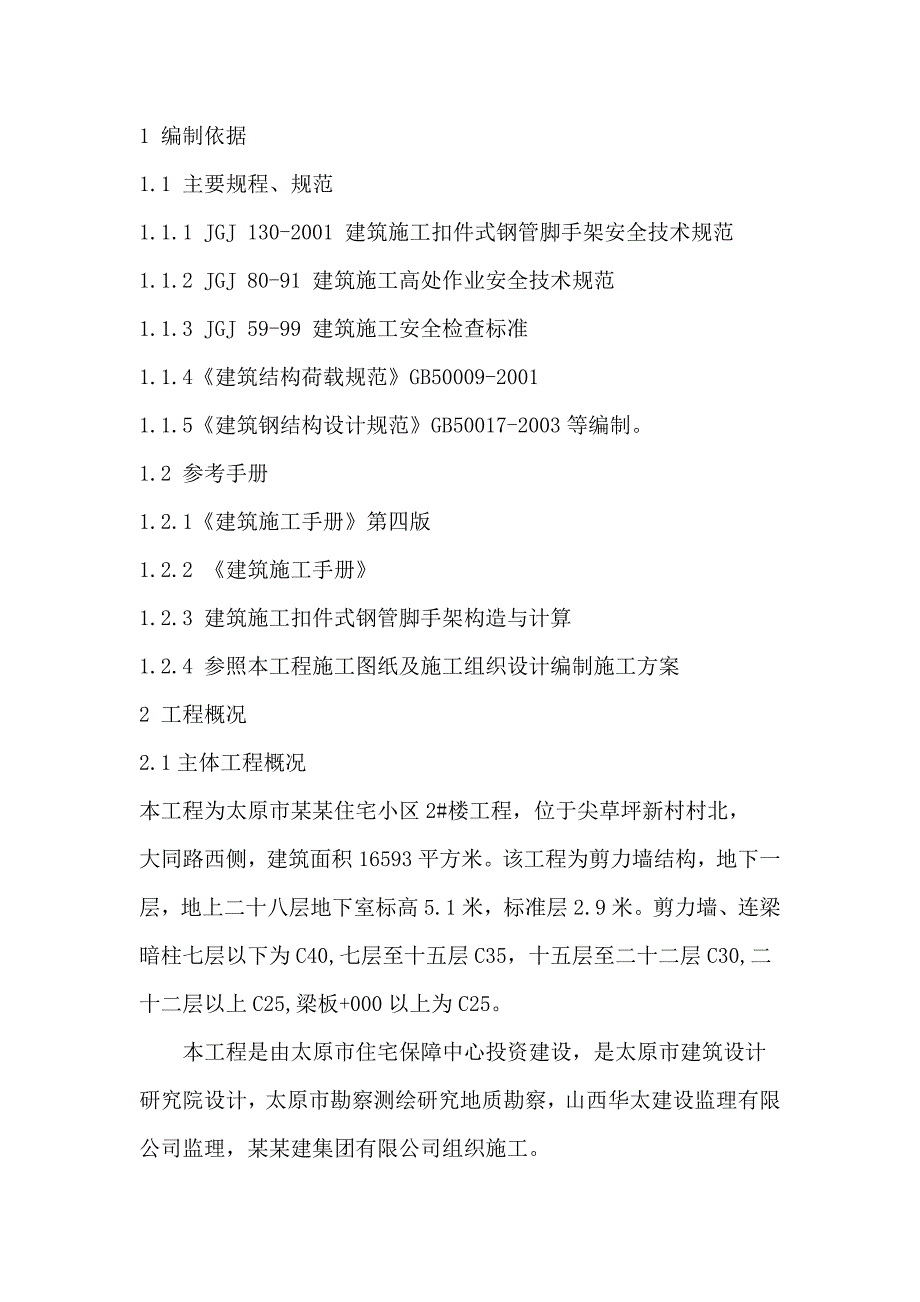

1、某某住宅小区2#楼悬臂式脚手架施工专项方案SJ/直七LKY2011 审批：审核：编制：某某建集团直属七分公司某某住宅小区2#楼项目1 编制依据1.1 主要规程、规范1.1.1 JGJ 130-2001 建筑施工扣件式钢管脚手架安全技术规范1.1.2 JGJ 80-91 建筑施工高处作业安全技术规范1.1.3 JGJ 59-99 建筑施工安全检查标准1.1.4建筑结构荷载规范GB50009-20011.1.5建筑钢结构设计规范GB50017-2003等编制。1.2 参考手册1.2.1建筑施工手册第四版1.2.2 建筑施工手册1.2.3 建筑施工扣件式钢管脚手架构造与计算1.2.4 参照本工程施工

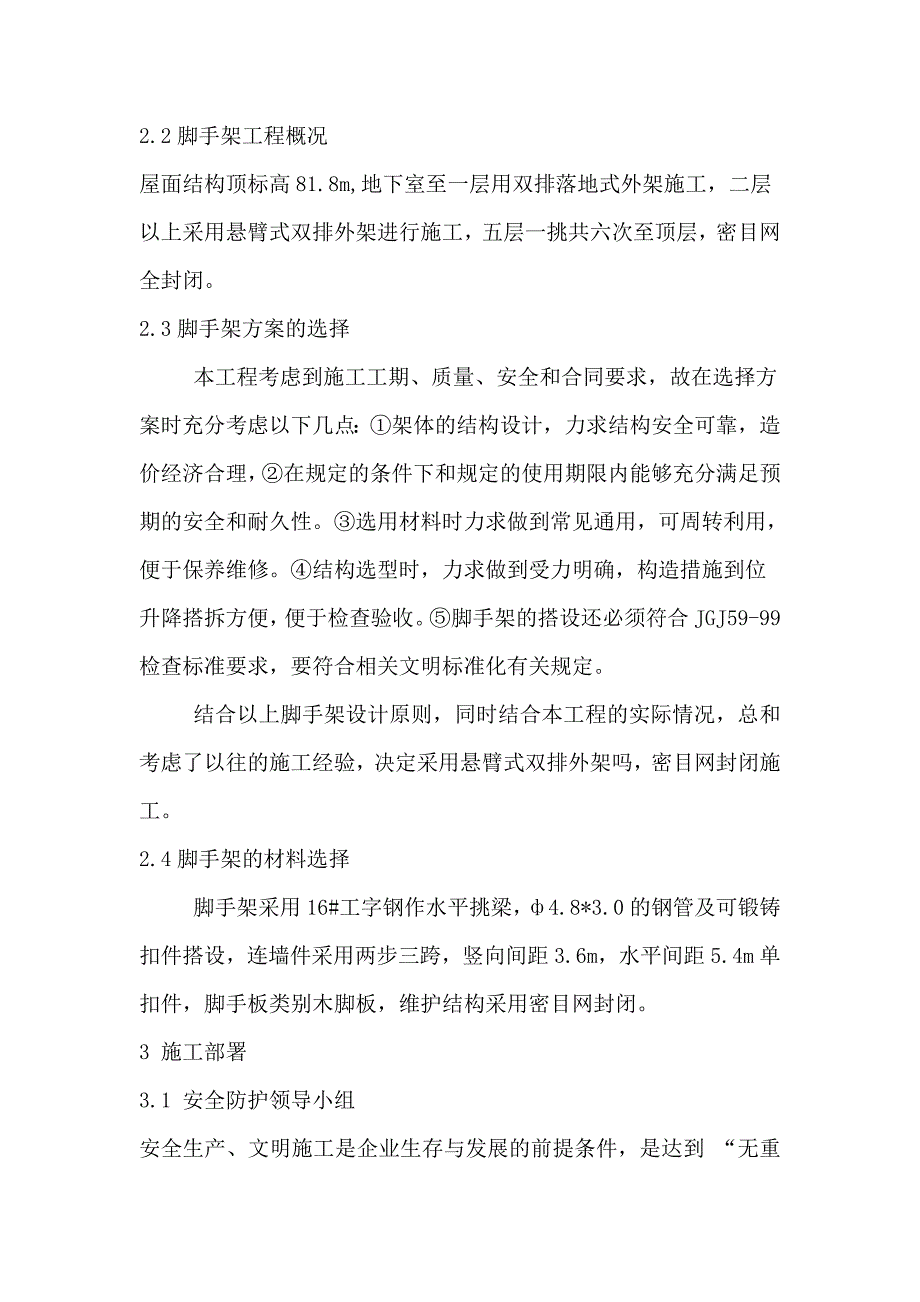

2、图纸及施工组织设计编制施工方案2 工程概况2.1主体工程概况本工程为太原市某某住宅小区2#楼工程，位于尖草坪新村村北，大同路西侧，建筑面积16593平方米。该工程为剪力墙结构，地下一层，地上二十八层地下室标高5.1米，标准层2.9米。剪力墙、连梁暗柱七层以下为C40,七层至十五层C35，十五层至二十二层C30,二十二层以上C25,梁板+000以上为C25。本工程是由太原市住宅保障中心投资建设，是太原市建筑设计研究院设计，太原市勘察测绘研究地质勘察，山西华太建设监理有限公司监理，某某建集团有限公司组织施工。2.2脚手架工程概况屋面结构顶标高81.8m,地下室至一层用双排落地式外架施工，二层以上采
3、用悬臂式双排外架进行施工，五层一挑共六次至顶层，密目网全封闭。2.3脚手架方案的选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时充分考虑以下几点：架体的结构设计，力求结构安全可靠，造价经济合理，在规定的条件下和规定的使用期限内能够充分满足预期的安全和耐久性。选用材料时力求做到常见通用，可周转利用，便于保养维修。结构选型时，力求做到受力明确，构造措施到位升降搭拆方便，便于检查验收。脚手架的搭设还必须符合JGJ59-99检查标准要求，要符合相关文明标准化有关规定。结合以上脚手架设计原则，同时结合本工程的实际情况，总和考虑了以往的施工经验，决定采用悬臂式双排外架吗，密目网封闭施工。2.
4、4脚手架的材料选择脚手架采用16#工字钢作水平挑梁，4.8*3.0的钢管及可锻铸扣件搭设，连墙件采用两步三跨，竖向间距3.6m，水平间距5.4m单扣件，脚手板类别木脚板，维护结构采用密目网封闭。3 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到 “无重大伤亡及消防、机械事故，一般事故频率控制在3以内” 安全生产目标的必然保障，也是我项目部创建省级文明工地的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：武利民负责协调工作副组长：刘胜杰现场施工指挥、技术指导组 员：牛军力、潘新志、刘胜军、现场施工协
5、调，现场施工组织，现场安全检查、验收4 悬挑式钢管脚手架的搭设施工工艺4.1 搭设顺序悬挑脚手架的搭设顺序为：安装水平钢梁立端头立杆扣扫地杆、小横杆（或临时大小横杆），立抛撑树中间立杆小横杆、大横杆、防护栏杆依次类推、形成比合体搭设第二步架拉连墙件、拆抛撑转角处设置之剪刀撑挂密目网、铺木脚板接立杆架体、外立面设置剪刀撑搭设第三步架(剪刀撑与安全网同步上)完成。4.2搭设要求：从楼面挑出长1.2M工字钢为钢梁，工字钢端部上面25的螺纹钢筋高120mm焊牢，间距为1.5m,双排脚手架，搭设高度14.5m，立杆采用单立杆纵距1.5m，横杆间距为0.8m，步距1.8m大横干在下，搭接在大横杆的小横杆根
6、数为2根，内排架离墙300mm连墙件采用两步三跨，单扣件连接，木脚手板铺设两层（底层作业层及上层）。4.3 施工工艺在施工三层楼面结构时留设地锚，地锚为20mm钢筋，间距1500mm， 转角处加密。地锚每端锚固于混凝土内长度不小于40d，地锚距墙边或支点1000mm（详见悬挑脚手架剖面图）。挑梁布置应按具体结构情况制定布置方案并成图，按图准确放线确定挑梁及锚环位置，锚环定位必须准确。 锚环钢筋必须置于楼板钢筋的下面。 剪力墙预留180*200洞口,以便能穿过挑梁(挑梁布置应避开暗柱)。 挑梁采用工字钢16 #,用16锚环固定于楼面。固定于楼面的长度应为悬挑部分长度的1.52倍；如不能满足锚固长
7、度的要求，可在钢梁悬挑部分的外端部增设钢丝绳。斜拉于上部墙体，与钢梁60度夹角。房屋转角处为了减小架子端部外伸长度，型钢挑梁应斜向布置，此时挑梁挑出长度、锚固长度均加长（锚固长度满足大于等于1.25倍挑出长度的条件）。并且挑梁应另加设斜拉索加强。斜拉索采用20钢丝绳，并按拉力2吨选用配套的钢丝绳附件（楔形夹头、套环、绳夹及铝合金压制夹头等）及卡环。上部预埋锚环采用园钢18。 挑梁安装后，挑梁下部与板梁之间要座平顶紧，挑梁与锚环之间用木楔打紧。 4.3挑梁抗扭转措施 挑梁在支座处必须垫平，以防止挑梁根部扭转，宜加设-10120180垫板座平。 架子承插管采用383.5钢管，长度不小于100，承插
8、管与架子立杆间隙要小些，利用架杆本身刚度防止挑梁端部的水平侧向位移。 架子在挑梁平面处必须加设通长扫地杆，以增强挑梁平面的整体性和抗扭转刚度。同时在挑梁平面处应间隔一定距离设置水平剪刀撑，以保证挑梁端部的水平侧向位移。 架子搭设要求应符合建筑施工扣件式钢管脚手架安全技术规范。 架子搭设高度限制在15m以内，45个标准层高度。 架子考虑2层铺板,主体施工考虑1个操作层,活荷载q300/，装饰施工考虑2个操作层，活荷载200/2=400/。施工中活荷载不得超过规定，不得作为模板架子使用，不得作为堆料平台使用。 4.4 转料平台的施工工艺详见转料平台施工方案。4.5脚手架的拆除施工工艺拆除作业应按确
9、定的程序进行拆除：安全网挡脚板及脚手板防护栏杆 剪刀撑斜撑杆小横杆大横杆立杆。不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。5.劳动力配备架子工 10人
10、 负责架子搭设及拆除测量放线工 1 人负责脚手架垂直度控制6.质量保证6.1 构配件允许偏差执行建筑施工扣件式钢管脚手架安全技术规范8.1.5条款。（见附表一）6.2 脚手架搭设的允许偏差和检验方法执行建筑施工扣件式钢管脚手架安全技术规范8.2.4条款。6.3 扣件拧紧抽样检查数目及质量判定标准执行建筑施工扣件式钢管脚手架安全技术规范8.2.5条款。6.4 质量保证注意事项6.4.1 脚手架必须经过安全员验收合格后方可使用，作业人员必须认真戴好安全帽、系好安全带。6.4.2 脚手架的验收和日常检查按照建筑施工扣件式钢管脚手架安全技术规范8.2.1条款规定进行，检查合格后，方允许使用或继续使用。
11、6.4.3 操作架上严禁集中堆放不必要的施工材料或重大荷载。6.4.4 在架子的使用过程中，要做好日常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。6.4.5 外观质量安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色脚手架搭设技术要求允许偏差 表一序号项目一般质量要求1构架尺寸（立杆纵距、横距步距）误差20mm2垂直偏差立杆的架高25m50mm25m100mm3纵向水平杆的水平偏差20mm4横向水平杆的水平偏差10mm5节点处相交杆件的轴线距节点中心距离150mm6相邻立杆接头位置相互交错，设在不同的步距内，相邻接头高度差应500mm7上
12、下相邻纵向水平杆接头位置相互错开，设在不同的立杆纵距内，相邻的接头水平距离500mm，接头立杆应不小于立杆纵距的1/38杆件搭接1搭接部位应跨过以其相接的纵向水平杆或立杆，并以其连接(绑扎)固定。2搭接长度和连接要求应符合以下要求:类别杆别搭接长度连接要求扣件或钢管脚手架立杆1m连接扣件数量依承载要求且不小于2个纵向水平干不小于2个连接扣件9节点连接扣件或钢管脚手架40N.m65N.m.矩应不小于40N.m,且不大于65N.m.。其他脚手架按相应的连接要求差，安全网挂设必须紧凑，表面绷紧。脚手架钢管颜色一致。7 安全施工措施7.1 材质及其使用的安全技术措施7.1.1 扣件的紧固程度宜在405
13、0 Nm，并不大于65 Nm，对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。7.1.2 各杆件端头伸出扣件盖板边缘不小于100mm。7.1.3 钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。7.2 脚手架搭设的安全技术措施7.2.1 搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。7.2.2 开始搭设立杆时应每隔6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。7.2.3 脚手架及
