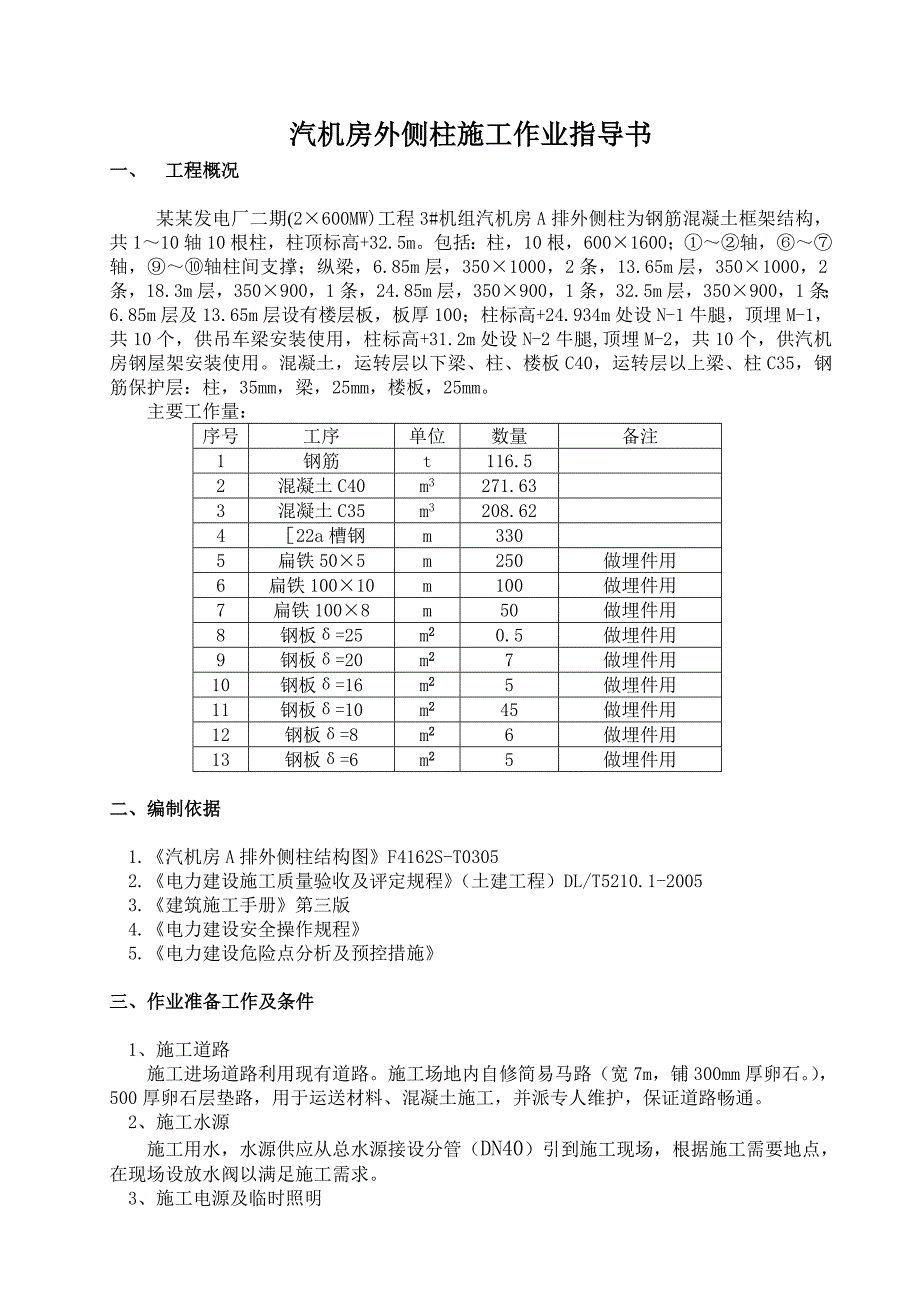

1、汽机房外侧柱施工作业指导书一、 工程概况 某某发电厂二期(2600MW)工程3#机组汽机房A排外侧柱为钢筋混凝土框架结构，共110轴10根柱，柱顶标高+32.5m。包括：柱，10根，6001600；轴，轴，轴柱间支撑；纵梁，6.85m层，3501000，2条，13.65m层，3501000，2条，18.3m层，350900，1条，24.85m层，350900，1条，32.5m层，350900，1条；6.85m层及13.65m层设有楼层板，板厚100；柱标高+24.934m处设N-1牛腿，顶埋M-1，共10个，供吊车梁安装使用，柱标高+31.2m处设N-2牛腿,顶埋M-2，共10个，供汽机房钢屋
2、架安装使用。混凝土，运转层以下梁、柱、楼板C40，运转层以上梁、柱C35，钢筋保护层：柱，35mm，梁，25mm，楼板，25mm。主要工作量：序号工序单位数量备注1钢筋t116.52混凝土C40m3271.633混凝土C35m3208.62422a槽钢m3305扁铁505m250做埋件用6扁铁10010m100做埋件用7扁铁1008m50做埋件用8钢板=25m20.5做埋件用9钢板=20m27做埋件用10钢板=16m25做埋件用11钢板=10m245做埋件用12钢板=8m26做埋件用13钢板=6m25做埋件用二、编制依据1.汽机房A排外侧柱结构图F4162S-T03052.电力建设施工质量验收

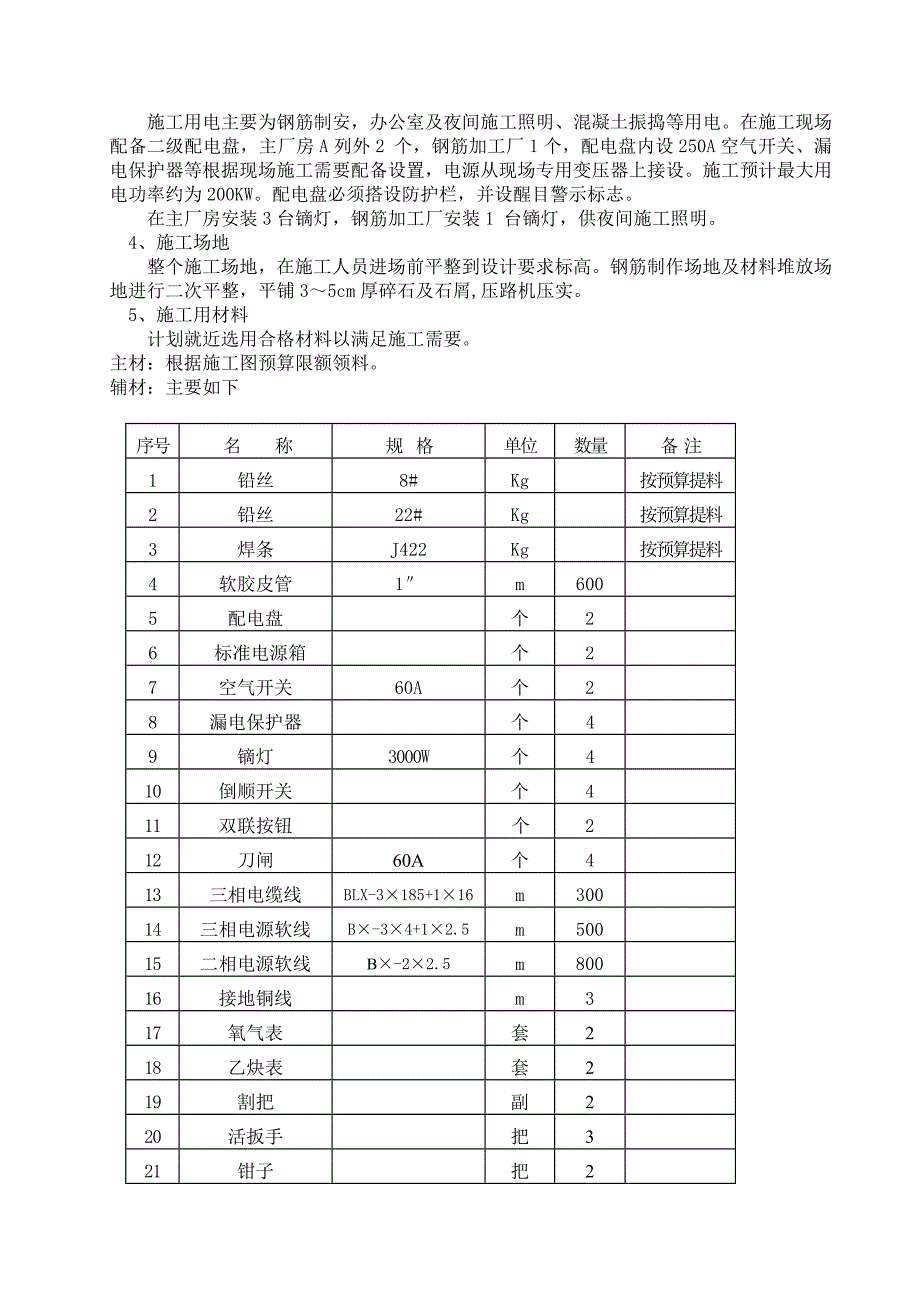

3、及评定规程（土建工程）DL/T5210.1-20053.建筑施工手册第三版4.电力建设安全操作规程5.电力建设危险点分析及预控措施三、作业准备工作及条件1、施工道路施工进场道路利用现有道路。施工场地内自修简易马路（宽7m，铺300mm厚卵石。），500厚卵石层垫路，用于运送材料、混凝土施工，并派专人维护，保证道路畅通。2、施工水源施工用水，水源供应从总水源接设分管（DN40）引到施工现场，根据施工需要地点，在现场设放水阀以满足施工需求。3、施工电源及临时照明施工用电主要为钢筋制安，办公室及夜间施工照明、混凝土振捣等用电。在施工现场配备二级配电盘，主厂房A列外2 个，钢筋加工厂1个，配电盘内设2
4、50A空气开关、漏电保护器等根据现场施工需要配备设置，电源从现场专用变压器上接设。施工预计最大用电功率约为200KW。配电盘必须搭设防护栏，并设醒目警示标志。在主厂房安装3台镝灯，钢筋加工厂安装1 台镝灯，供夜间施工照明。4、施工场地整个施工场地，在施工人员进场前平整到设计要求标高。钢筋制作场地及材料堆放场地进行二次平整，平铺35cm厚碎石及石屑,压路机压实。5、施工用材料计划就近选用合格材料以满足施工需要。主材：根据施工图预算限额领料。辅材：主要如下 序号 名 称规 格单位数量备 注1铅丝8#Kg按预算提料2铅丝22#Kg按预算提料3焊条J422Kg按预算提料4软胶皮管1m6005配电盘个2

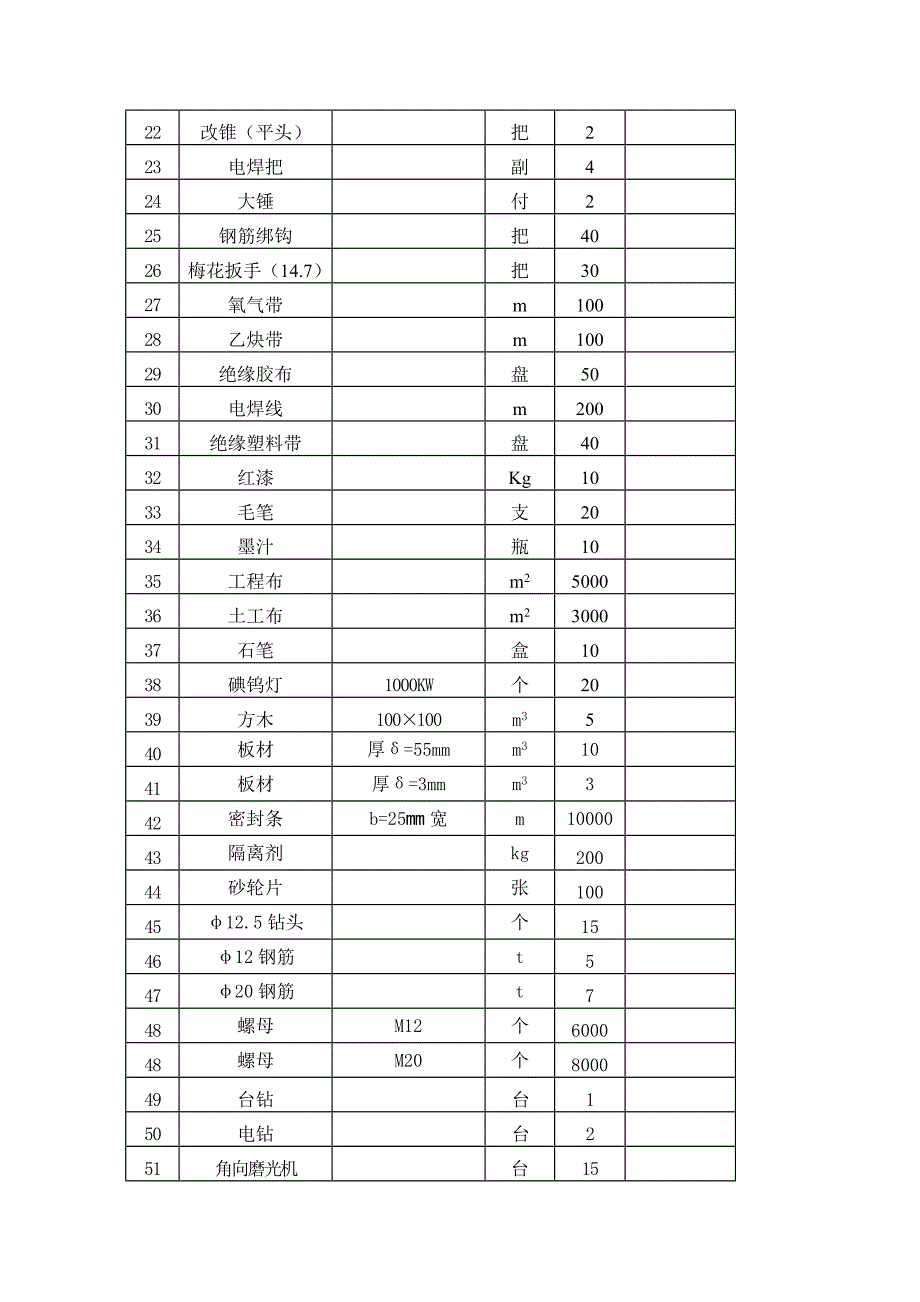

5、 6 标准电源箱个27空气开关60A个2 8漏电保护器个 49镝灯3000W个410倒顺开关个4 11双联按钮个212刀闸 60A个413三相电缆线BLX-3185+116m30014三相电源软线B-34+12.5m50015二相电源软线B-22.5m80016接地铜线m317氧气表套2 18乙炔表套2 19割把副2 20活扳手把3 21钳子把2 22改锥（平头）把2 23电焊把副4 24大锤付2 25钢筋绑钩把4026梅花扳手（14.7）把30 27氧气带m10028乙炔带m10029绝缘胶布盘50 30电焊线m20031绝缘塑料带盘4032红漆Kg10 33毛笔支20 34墨汁瓶10 35
6、工程布m25000 36土工布m2300037石笔盒1038碘钨灯1000KW个2039方木100100m3540板材厚=55mm m31041板材厚=3mm m3342密封条b=25mm宽m1000043隔离剂kg20044砂轮片张1004512.5钻头个154612钢筋t54720钢筋t748螺母M12个600048螺母M20个800049台钻台150电钻台251角向磨光机台1552灭火器干粉个205312板牙个305420板牙个40施工机械、机具、器具、设备数量及要求序号 名 称规 格单位数量备 注1塔吊7050台12混凝土泵车辆13混凝土罐车辆44装载机ZL50台15汽车吊QY-25T
7、台16小机运拖拉车辆27振捣器台108振捣棒50根20含6m、8m、10m9手推车台410电焊机ZX7-400台111电焊机ZX1-500台212电锯台113钢筋弯曲机W40台214钢筋切断机GQ-50台215钢筋调直机GT4/14台116钢筋碰焊机UN2-150台117弯箍机BF-16台118直螺纹套丝机台219砂轮切割机YL90-2台420全站仪台121水准仪台122钢卷尺50m把223盒尺5m把524塔尺 5m根125铁锹把1026工程线Kg1027线坠1.5Kg个228大剪把26、人员准备参加工程施工的全体人员，均需通过岗位培训合格后方可上岗作业。对特殊工种，如：电焊工、电工、机械工、
8、起重工、架子工需经专门的安全作业培训，取得特殊作业操作资格证书，方可上岗作业。全体人员进厂后，必须经过三级安全培训，合格后，方可进入现场施工。结构网络图如下： 施工班组人员构成如下：序号工种人数1施工管理员22技术员23安全员14试验员25钢筋工406木工307砼工308瓦工59电工110电焊工311机械工212架子工2013力工207、现场准备7.1、图纸到位后，根据图纸，尽快准备所用的胶合板，以及加固围檩所用的方木、槽钢，并画出施工大样，尽快加工制作。7.2、56轴柱外侧安装1台7050塔吊，用于材料垂直运输，为方便施工人员上下，在固定端，78轴北侧各搭设一座上人通道，与各层梁施工脚手架平
9、台连接；为方便夜间施工，在A列脚手架东西两侧各设两盏镝灯照明，镝灯呈对角线布置。8、施工技术资料8.1、在开工前，及时准备特殊工种人员上岗操作证书、计量仪器具鉴定合格证书、进场机械设备机械性能及工作能力情况资料、进场原材料合格证及复检试验报告、进场施工人员及上岗情况、施工作业指导书等资料。并向本工程监理提供和报验。8.2、图纸已会审，开工报告已报批，材料预算已审批，钢筋加工厂场地已布置完善，具备材料进场条件。8.3、在工程施工过程中，应做好测量放线记录、设计变更记录、工程联络记录、与甲方召开的技术会议记录、施工标高测量及隐蔽工程验收等各道工序的施工记录。8.4、本工程验评标准选用电力建设施工质
10、量验收及评定规程（土建工程）DL/T5210.1-2005,并依照此执行。四、 施工技术措施要点及方法1、作业程序汽机房外侧柱分6.85m（7.75m）层、 13.65m层、18.3m层、24.85m层、32.5m层五个施工阶段，每层施工方法相同，各层施工顺序如下：柱头凿毛清理抄平、放线搭设脚手架绑扎柱子钢筋 柱子预埋件的安装柱模板及纵梁底模板安装梁底埋件安装绑扎梁钢筋梁侧埋件安装梁侧模板安装板模板支设绑扎板钢筋浇筑混凝土 混凝土养护拆模 上层结构施工2、定位放线A列基础柱施工完毕，由测量人员放出柱中心线和标高线，放线完毕，通知监理验收，验收合格后，再由技术员放出细部线，再通知质量员、监理验收
11、，验收合格后方可进行下一步施工。3、钢筋工程钢筋进场后必须有出厂合格证，并作好原材料试验，试验合格后方可正式使用。使用时应对钢筋进行跟踪管理，发现问题立即向项目部、质监及有关领导汇报，以免发生质量事故。钢筋级别、品种和直径应按设计要求采用，需要变更时，向业主及监理提出报告，批准后方可实施。所有钢筋加工均在钢筋加工场统一配制，钢筋接头采用闪光对焊、直螺纹连接和绑扎接头；柱28、22采用直螺纹连接，梁25、22采用直螺纹连接和闪光对焊，其他采用绑扎接头。直螺纹连接严格按钢筋机械连接通用技术规程（JGJ107-2003）检验，闪光对焊钢筋时严格按钢筋焊接及验收规程进行，施焊人员必须持有效上岗证件，先做好班前检验，试验室确认合格后，监理签证后，方可进行钢筋连接施工。直螺纹接头必须按次、批量随机取样，合格后方可绑扎。绑扎前、准备绑扎用铅丝、绑扎工具和绑扎架子，制作钢筋保护层垫块，并将模板表面清理干净，画出钢筋绑扎的位置线，放置钢筋时，应注意成品的规格、数量是否与下料牌相符，如有错漏，纠正增补。钢筋摆放位置严格照图施工，间距及尺寸应符合要求，主筋与箍筋绑扎牢固，箍筋开口应交错放
