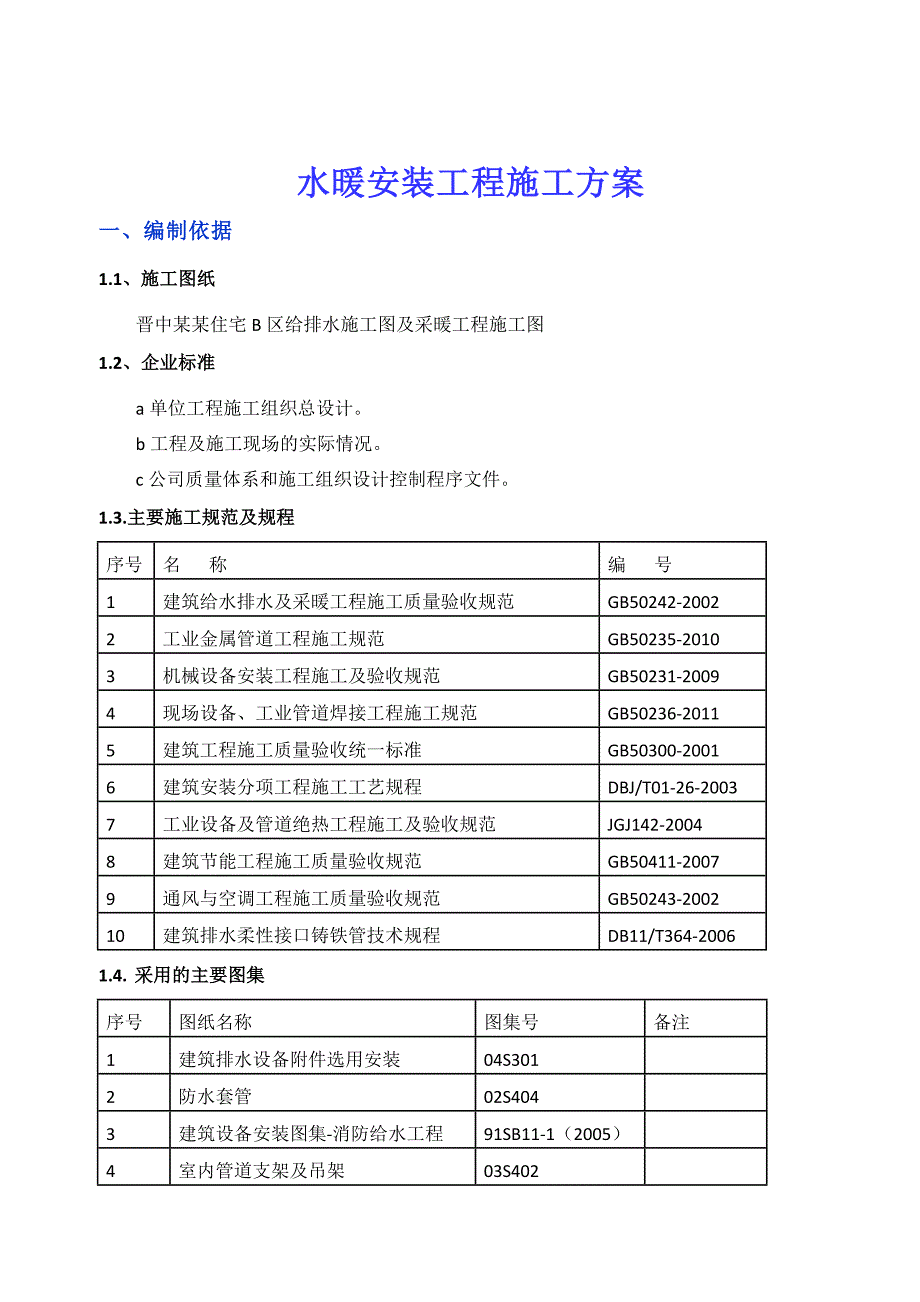

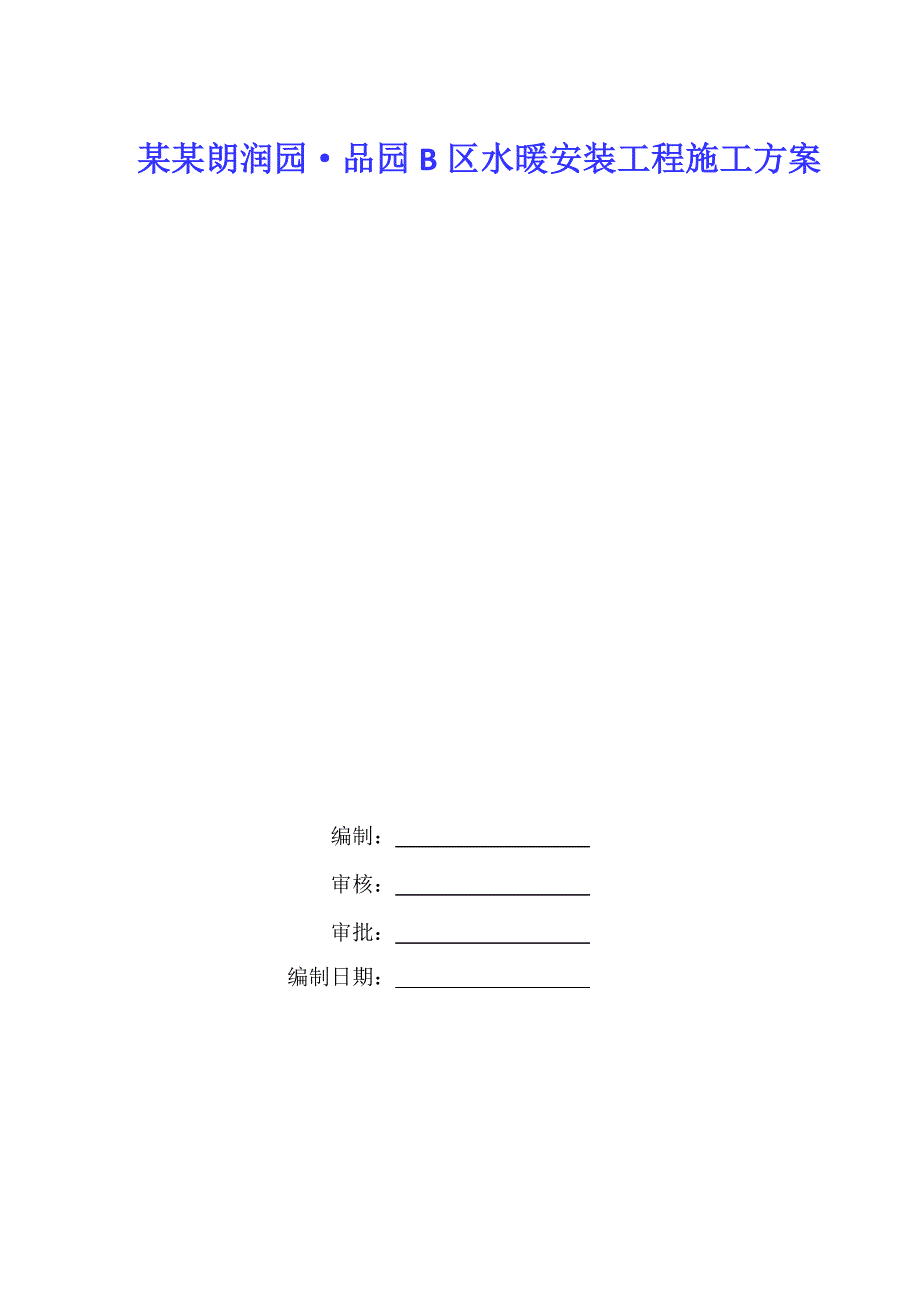

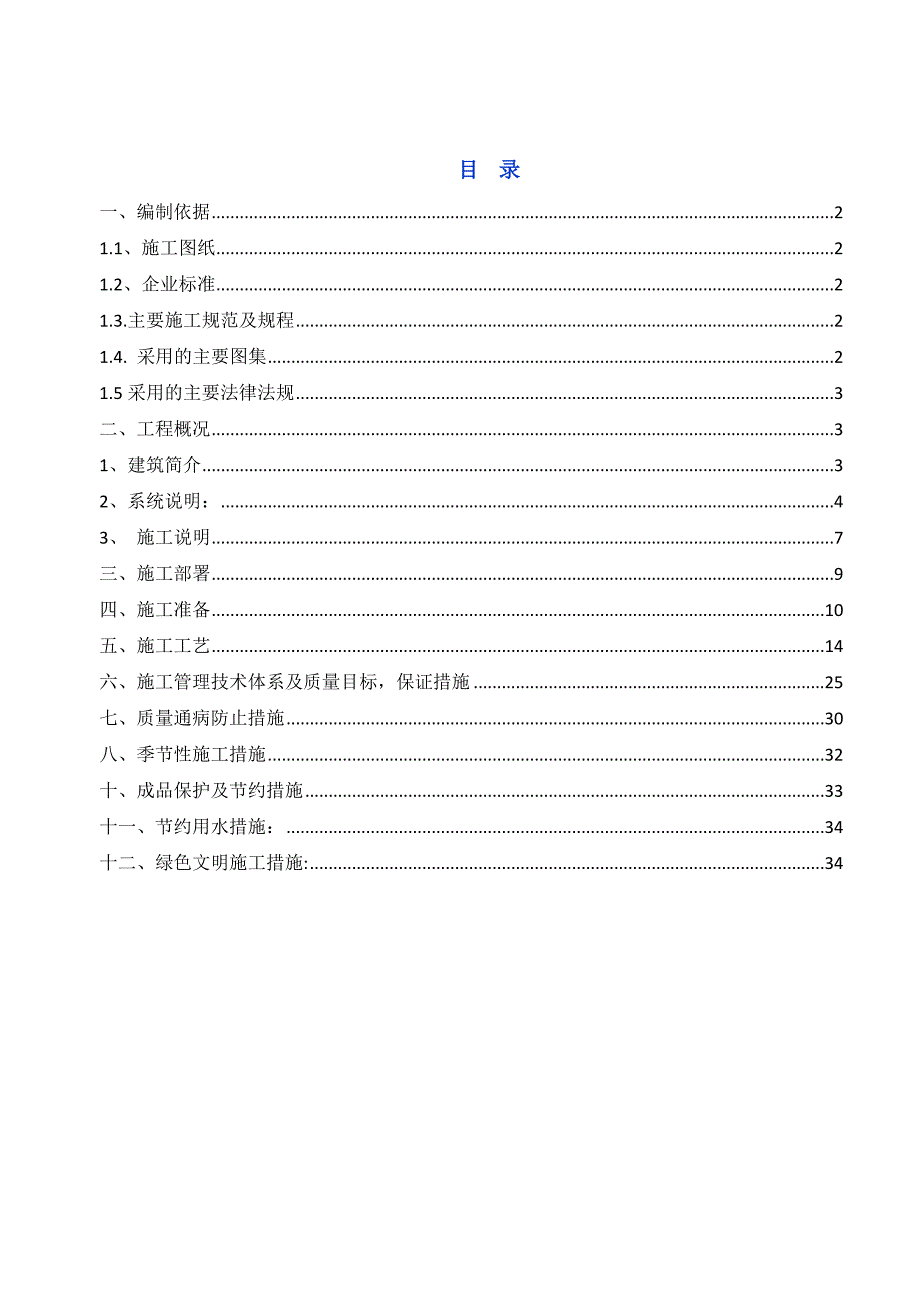

1、某某朗润园品园B区水暖安装工程施工方案编制： 审核： 审批： 编制日期： 目 录一、编制依据21.1、施工图纸21.2、企业标准21.3.主要施工规范及规程21.4. 采用的主要图集21.5采用的主要法律法规3二、工程概况31、建筑简介32、系统说明：43、 施工说明7三、施工部署9四、施工准备10五、施工工艺14六、施工管理技术体系及质量目标，保证措施25七、质量通病防止措施30八、季节性施工措施32十、成品保护及节约措施33十一、节约用水措施：34十二、绿色文明施工措施:34水暖安装工程施工方案一、编制依据1.1、施工图纸晋中某某住宅B区给排水施工图及采暖工程施工图1.2、企业标准a单位工
2、程施工组织总设计。b工程及施工现场的实际情况。c公司质量体系和施工组织设计控制程序文件。1.3.主要施工规范及规程序号名 称编 号1建筑给水排水及采暖工程施工质量验收规范GB50242-20022工业金属管道工程施工规范GB50235-20103机械设备安装工程施工及验收规范GB50231-20094现场设备、工业管道焊接工程施工规范GB50236-20115建筑工程施工质量验收统一标准GB50300-20016建筑安装分项工程施工工艺规程DBJ/T01-26-20037工业设备及管道绝热工程施工及验收规范JGJ142-20048建筑节能工程施工质量验收规范GB50411-20079通风与空调
3、工程施工质量验收规范GB50243-200210建筑排水柔性接口铸铁管技术规程DB11/T364-20061.4. 采用的主要图集序号图纸名称图集号备注1建筑排水设备附件选用安装04S3012防水套管02S4043建筑设备安装图集-消防给水工程91SB11-1（2005）4室内管道支架及吊架03S4025管道和设备保温、防结露03S4016排水设备附件构造及安装92S2207钢制管件03S4038卫生设备安装09S3049建筑设备安装图集-给水工程91SB3-1（2005）10常用小型仪表及特种阀门选用安装01SS10511地漏、排水栓安装04S30112建筑设备安装图集-排水工程91SB4-
4、1（2005）13潜水泵安装08S30514建筑设备安装图集-卫生工程91SB2-1（2005）15建筑设备安装图集-暖气工程91SB1-1(2005)16建筑设备安装图集-通风工程91SB6-1(2005)17室内消火栓安装04S20218自动喷水与水喷雾灭火设施安装04S2061.5采用的主要法律法规类别名 称编 号国家中华人民共和国建筑法中华人民共和国劳动法中华人民共和国环境保护法建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号二、工程概况1、建筑简介1.工程名称：晋中某某品园及商业广场工程项目2. 本项目晋中某某朗润园三期 B区工程，位于晋中市新城区内。用地
5、南侧紧邻规划新城的旅游板块，北侧为大学规划院区。 本工程设计范围为室内生活给水系统、生活排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。2、系统说明：生活给水系统水源为市政管网，市政管网水压较低且不稳定，本楼用水经加压设备加压后供给各用水点，供水水质应符合现行国家标准生活饮用水卫生标准的要求。2.1 给水系统：（1）给水系统分区： 给水系统分2个区，各区给水系统均采用枝状管网。由于本工程所在位置市政水压不稳定且经常停水，故本工程、区给水系统所需水量、水压均由A区生活泵房内生活水箱加变频泵保证。（2）设计秒流量及设计工作压力： 低区：设计秒流量:2.37L/s 设计工作压
6、力：0.40MPa, 高区：设计秒流量:3.12L/s 设计工作压力：0.77MPa,低区13层，高区814层入户给水支管水表前设AD型支管减压阀,阀后压力为0.30MPa。(3)生活热水系统 生活热水系统热源为用户自备的电热水器，电热水器必须带有保证使用安全的装置。塑料给水管道不得与水加热器或热水器直接连接，应有不小于 0.4m的金属管段过渡。2.2 3. 生活污水系统：本工程最高日排水量按最高日用水量的85%考虑，总计96.4m3/d。（1）本工程污、废水采用合流制。室内0.000以上污废水重力自流排入室外污水管，厨房废水经室外隔油池处理后排至室外污水管网，消防电梯集水坑废水采用潜水排污泵
7、提升至室外污水管。（2）住宅卫生间、厨房排水设专用通气立管，隔层设H管件与污水立管相连。2.3 屋面雨水采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水管道。2.4 消防给水系统：（1）消防用水量室外消火栓系统:15L/S，室内消火栓系统:20L/S；火灾延续时间为2h，室内、外消火栓系统一次灭火最大用水量为252m3。（2）室外消火栓给水系统室外消火栓给水系统水源为市政给水管网，水量、水压由小区给水管网及小区A区的消防水池和室外消防水泵（均设于小区A区的消防水泵房内）保证，在红线内设室外低压消防给水环状管网，在该环管上设2套以上室外地下式消火栓，火灾时供城市消防车吸水，向着火点加压供
8、水灭火。室外低压给水管道的水压，不应小于0.1MPa（从室外设计地面算起）,室外消火栓距高层建筑外墙距离不宜小于5m，并不宜大于40m,距路边距离不宜大于2m。室外消火栓的设置，具体详室外总图（不在本次设计范围内）。（3）室内消火栓给水系统 a. 系统设计室内消火栓系统采用临时高压制。在小区B1号楼屋顶（小区最高处）设不小于12m3高位水箱及增压稳压装置。本楼座消火栓系统静水压均不大于1.0MPa，故小区楼座消火栓系统不分区。消火栓系统所需水量、水压均由A区内的消防水泵房内的消火栓系统专用泵来保证。消火栓系统设计工作压力为0.85MPa。本小区消火栓系统在室外形成大环网，向各个楼座消火栓系统供
9、水，B1号楼屋顶消防水箱出水管与室外的消火栓大环网连接，以保证最不利点处的消火栓的充实水柱长度不小于10m。b.本楼室内消火栓系统为独立的环状管网，系统所需水量、水压均由小区消火栓系统大环网供给，系统入口设计工作压力为0.85MPa，系统一次灭火用水量252m3，贮与小区400m3消防水池内。c.室内消火栓系统为环状管网，系统静压小于 1.0MPa，消火栓的设置保证同层任何部位有两个消火栓的水枪充实水柱同时到达。d.在室外设两套地下式消防水泵接合器与室内消火栓系统的环状管网连接。地下式消防水泵接合器设置位置与主体建筑距离不小于5m。e.为保证消火栓栓口的出水压力不大于0.5MPa，14层的消火
10、栓采用减压稳压消火栓，栓后压力0.45MPa。2.5采暖系统1.采暖热源由小区内的热交换站提供8560的热水，本设计在该建筑物的入口处设置热计量装置，热量表宜选用超声波热量表或电磁式热量表， 位置见平面图，安装见山西省标准图05N1-13，图中供水干管上的控制阀采用静态水力平衡阀，回水干管上采用自力式压差控制阀，系统定压及补水在小区热交换站设计中分区分别考虑。2.本工程采暖系统采用下供下回双管同程式。采暖供回水干管敷设在地沟内。商铺、餐饮为下供下回双管系统，室内水平干管敷设在垫层内，在连接每组散热器的支管上安装温控阀, 或手动调节阀,散热器上安装9手动跑风门,本设计在每个公寓、商铺、餐饮都设单
11、独的分户计量 装置，详见平面图。3.本工程设计采暖系统，系统阻力及热指标如下：R1系统采暖热负荷为779.2KW，系统阻力48KPa。4. 采暖系统的干、立、支管均采用焊接钢管，管径小于或等于DN32mm螺纹连接；管径大于DN32mm，采用焊接或法兰连接，焊缝不得设在支架处。干、立管连接做法参见05N1-2729及32页。商铺户内埋地管道采用（PB）聚丁烯塑料 管 ,工作温度:60,使用年限50年，工作压力1.0MPa. 户内管径为De32*2.8,管道施工时应与厂家配合，并应满足设计要求及国家的有关规程。5. 户内塑料管道暗埋于垫层内,垫层内的管道不得有接头 ,管道下设置10mm厚聚苯乙烯泡
12、沫塑料板 , 管道安装完毕冲洗干净后 ,需充压隐蔽试验. 管道埋地作法由施工单位或厂家根据有关规程来进行。并要与土建专业密切配合预埋好穿墙套管。6. 在系统中连接每组散热器的支管上安装带压更换阀芯恒温两通阀(楼梯间及门厅除外)，规格同支管管径位置详见系统图，立管上下两端均安装闸阀。各系统最高点安装DN20自动放气阀，最低点设DN25泄水阀。7.散热器采用TZY-500-8型柱翼铸铁散热器，落地安装,散热器工作压力为0.8MPa。TZY-500-8型柱翼铸铁散热器，要求内腔无粘沙，设计工况下散热量135W/片。8.散热器组对后以及整组出厂的散热器在安装前应做水压试验,试验压力为0.90MPa,检
13、验方法:试验时间为2-3分钟，压力不降且不渗不漏。9.采暖供、回水管路上的控制阀门采用T71X-16手动调节阀.采暖回水干管上的平衡阀采用静态水力平衡阀，过滤器为Y型过滤器。10.采暖系统总入口安装的分户热计量表，选用HFJD-W型热计量表，工作温度:t= 85,工作压力:P=1.6MPa,安装详见晋02N902,并应符合国家现行行业标准热量表（CJ 128）的要求。11.采暖管道安装时 ,应检查并清洁管道后方可安装 ,管道内严禁携带杂物 ,管道试压合格后，需对管道进行全面冲洗并清扫过滤器.然后对系统充水，加热后再进行试运行和调试。12.系统安装完毕管道保温之前做0.8MPa的水压实验,采暖系
14、统在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏为合格。合格后冲洗管道,直至水中无杂物,且水色不浑浊为合格。13.商铺内采暖系统在管道隐蔽前进行水压试验，试验压力为0.9MPa，稳压1h内压力降不大于0.05 MPa，不渗不漏为合格，然后降压至0.6MPa,稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏为合格，合格后进行充水隐蔽，充水压力为0.4MPa。14.试压合格后敷设于地沟,及不采暖房间内的管道应保温,保温采用离心玻璃棉，管径DN50mm,保温层厚度为材料为50mm ,管径 DN70150mm, 保温材料厚度60mm,保温作法详见晋04N903.50。15.明装不保温管道、管件及所有支架除锈后刷防锈漆两道,耐热调和漆两道。保温管道、管件除锈后保温前刷二遍防锈漆，保温层外缠玻璃丝布二遍，外表面再刷两遍环氧煤沥青,做防腐处理。散热器要求出厂前做防锈防腐处理，外观颜色由建设单位定货时确定。16.采暖系统投入使用前必须冲洗，冲洗前应将管道上安装的调节阀
