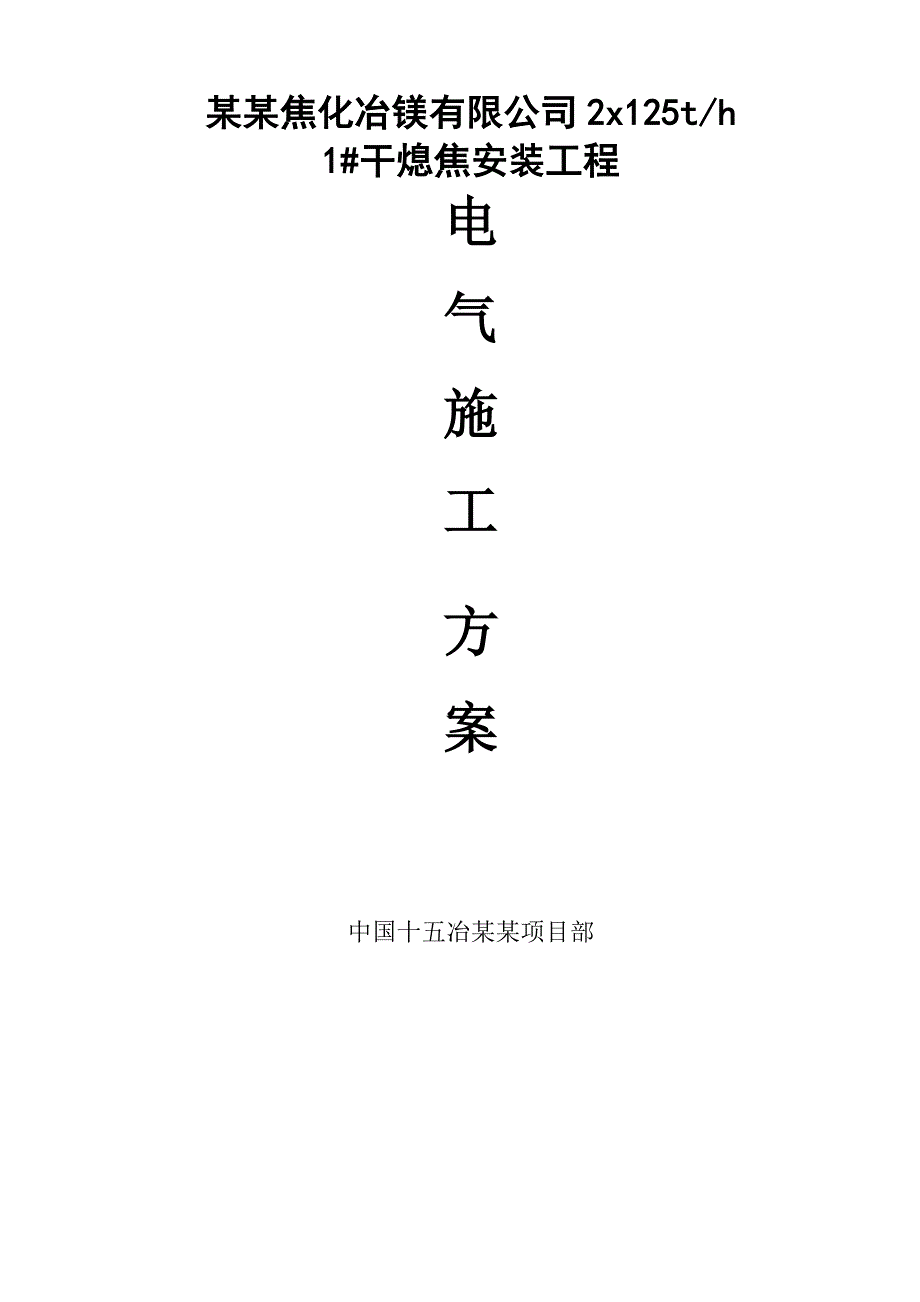

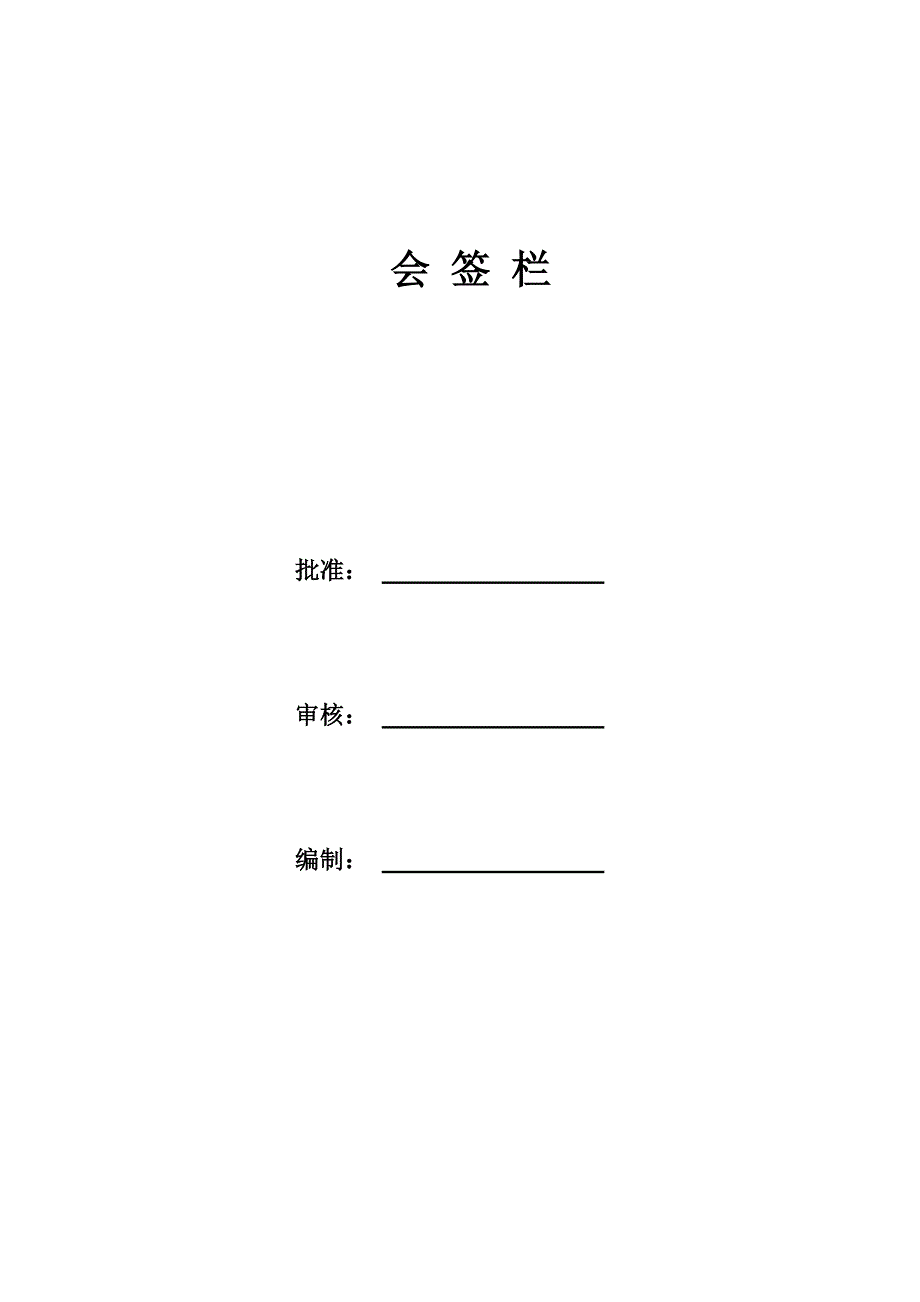

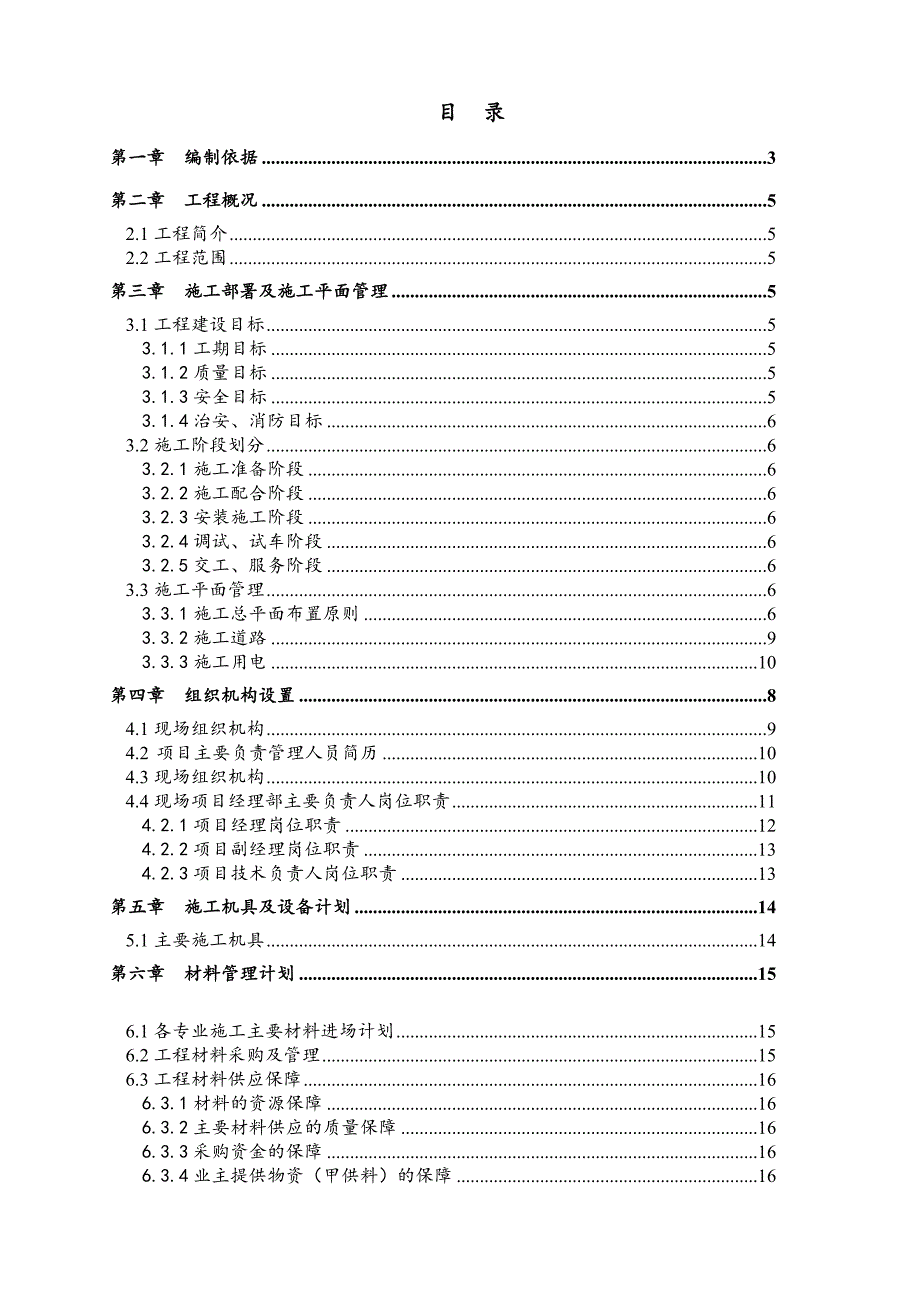

1、会 签 栏批准： 审核： 编制： 某某焦化冶镁有限公司2x125t/h1#干熄焦安装工程电气施工方案中国十五冶某某项目部 目 录第一章 编制依据3第二章 工程概况52.1工程简介52.2工程范围5第三章 施工部署及施工平面管理53.1工程建设目标53.1.1工期目标53.1.2质量目标53.1.3安全目标53.1.4治安、消防目标63.2施工阶段划分63.2.1施工准备阶段63.2.2施工配合阶段63.2.3安装施工阶段63.2.4调试、试车阶段63.2.5交工、服务阶段63.3施工平面管理63.3.1施工总平面布置原则63.3.2施工道路93.3.3施工用电10第四章 组织机构设置84.1现
2、场组织机构94.2 项目主要负责管理人员简历104.3现场组织机构104.4现场项目经理部主要负责人岗位职责114.2.1项目经理岗位职责124.2.2项目副经理岗位职责134.2.3项目技术负责人岗位职责13第五章 施工机具及设备计划145.1主要施工机具14第六章 材料管理计划156.1各专业施工主要材料进场计划156.2工程材料采购及管理156.3工程材料供应保障166.3.1材料的资源保障166.3.2主要材料供应的质量保障166.3.3采购资金的保障166.3.4业主提供物资（甲供料）的保障16第七章 工程质量管理及保证措施167.1 质量方针167.2 质量目标167.3 质量保证
3、体系177.4 质量控制要点177.5 质量保证措施177.5.1质量的事前控制187.5.2质量的事中控制187.5.3质量的事后控制197.6 质量标准19第八章 安全施工保证措施208.1安全目标：208.2安全保证体系208.3安全措施：208.4针对本工程的安全措施248.4.1组织措施248.4.2技术措施248.4.3检查措施238.4.4施工保护的必要措施24第九章 文明施工、环境保护措施259.1 文明施工守则259.2 进驻现场259.3 保持现场整洁259.4 设施维护259.5 竣工时现场清理259.6 文明施工规定26第十章 劳动力计划2510.1施工人员计划安排原则
4、2510.2选派的施工队伍2610.3劳动力计划25第十一章 施工进度计划及工期保证措施2711.1施工进度计划总体安排2711.2保工期的主要措施2711.2.1确保工期的组织措施2711.2.2管理和设备保障措施2811.2.3保证工期的技术措施2811.2.4工期发生延误时采取的补救措施29第十二章 主要施工方案3112.1电气安装工程施工方案3112.1.1电气盘柜安装3112.1.2电缆桥架安装方案3412.1.3电缆敷设3812.1.4硬母线安装方案3712.1.5高压电缆头制作3912.1.6接地安装4212.1.7配接线施工4312.1.8照明安装4412.1.9变压器安装46
5、12.3电气设备调试方案4812.3.1施工准备4812.3.2供配电系统调试4912.3.3 10kV变压器的检查试验4912.3.4传动系统调试50第十三章 高温季节施工措施52第十四章 常见“质量通病”的防范、处理与控制54第一章 编制依据 1、济钢设计院设计图纸2、我公司在各钢厂进行同类型工程施工时的施工组织设计、技术资料、技术总结和施工经验；3、国家及行业颁发的现行施工质量验收规范、工程质量检验评定标准；4、业主对质量、安全、文明施工的有关规定；5、建设部颁布的建设工程施工现场管理规定；6、国家现行安全生产法规等。第二章 工程概况2.1工程简介某某干熄焦项目是主要为了提高焦炭质量、降
6、低水分、提高焦炭强度，同时达到有效收红焦余热，使能源综合利用的目的。回收焦化系统焦炉红焦的余热。本工程由分1#、2#两套干熄焦系统组成，每套系统最大处理能力125t/h。工程由济钢集团国际工程技术有限公司总承包。我公司承担其中1#干熄焦工程的施工。主要实物量工程量：电力变压器3台；高压柜15台；直流屏、变频柜、低压屏柜、PLC柜、电源柜、UPS柜、机旁箱、控制箱、配电箱、检修箱、照明箱、端子箱等共计约120余台件。高低压电力电缆、控制电缆共计约60余公里：桥架2000余米：钢管约9000余米：彩色摄像机及显示器5台：安装各类灯具、开关、插座共计约435台件。2.2工程范围主要包括:125t/h
7、干熄焦装置本体、主控楼（含高低压配电室）、除尘系统、余热锅炉、提升机系统电气及工业电视、通讯安装、调试。第五章 施工机具及设备计划主要施工机具 拟投入本工程的主要施工机具、设备：机械 设备名称型 号 规 格数 量（台）产地制造年份额定功率 kw液压弯管机151002武汉2010年冲击电锤4武汉2013年0.6叫缆管码机2昆蝗2012年0.6电缆吊牌机1昆明2011年液压开孔器151002武汉2006年台钻E513132武汉2004年0.6压接钳6芜湖2010年手动手摇兆欧表2500V2武汉2004年0.8电子兆欧表2500V1上海2004年5接地摇表1上海2003年电子万用表1南京2000年钳
8、型电流表MG201上海99年直流伏安表C192上海99年信号发生器相序表XZ-11深圳99年交直流电压表T202上海2001年第七章 工程质量保证措施7.1 质量控制要点1).所有工程实体施工、验评严格按照国家和主管部门及设备供应商所颁发的现行技术规范标准进行工作。2).严格执行施工管理程序，管理及作业人员必须持证上岗。3).没有施工组织设计和关键、特殊工序的作业设计不准施工；未进行图纸自审、会审和技术交底不准施工；质量标准不明确不准施工；凡未经专检员、监理部门检查的项目一律不准进行下道工序；施工班组必须100%的进行自检。4).引进竞争机制，强化质量意识，更加深入地开展TQC活动，全面开展方
9、针目标管理，贯彻岗位质量责任制，形成一套有目标、有考核的标准化管理，把职工经济收入与质量创优紧密结合起来，奖优罚劣。5).工程质量技术资料整理及时、准确、完整，保证工程资料与施工同步。6).在保修期内，组织专人定期回访，发现质量问题一周之内给予妥善彻底处理，真正使业主感到满意放心。7.2 质量保证措施7.2.1质量的事前控制（1） 确定质量标准，明确质量要求。（2） 审核工程所用材料、半成品的出厂证明、技术合格证或质量保证书。（3） 对影响工程质量的施工机械，按技术说明书查验其相应的技术性能，不符合要求的不得在工程中使用。（4） 检查施工中使用的计量器具是否有相应的技术合格证，保证使用的计量器
10、具在周检期内。（5） 编制为保证工程质量而制定的质量预防措施。（6） 编制针对工程质量通病的技术措施。（7） 制定施工成品保护措施、方法。7.2.2质量的事中控制（1） 施工工艺过程控制：现场检查、监督、量测、试验。（2） 工序交接检查：坚持上道工序不经检查验收，不准进行下道工序的原则，检验合格后签署认可才能进行下道工序。（3） 隐蔽工程的检查、验收。（4） 做好设计变更单及技术核定单的现场实施及处理工作。（5） 行使质量监督权，下达停工指令。7.2.3质量的事后控制（1） 组织单体无负荷试车和无负荷联动试车，发现安装、调试、设备、材料质量问题，及时整改。（2） 在邀请业主对单位工程的竣工验收
11、检查中，根据业主意见，对工程质量不尽人意的地方进行及时整改。（3） 整理工程技术文件资料和竣工图，并编目建档，交付业主。（4） 在接受有关质量监督站的质量评定时，针对质监站整改意见，及时整改。（5） 在安装工程中，要严格执行一冶公司和国家验评标准，对以下事项要特别注意:1）接地线（含钢管的跨接线）搭接长度应大于扁钢宽度的2.5倍、圆钢直径的6倍且满焊，并除渣刷防腐油漆。2）电气盘柜与底座连接，采用螺栓连接，并做好盘柜的接地，各类接地系统严格按设计要求施工，不得混接。3）各类电缆的连接使用专用接线鼻子，并用专用压接钳压接，保证连接的可靠性，不得使用不规范的工具压接。7.3 质量标准电气施工质量标
12、准及检验评定标准，见下表：序号标准代号标 准 名 称1GB 50150-2006电气装置安装工程 电气设备交接试验标准2GB 50168-2006电气装置安装工程 电缆线路施工及验收规范3GB 50169-2006电气装置安装工程 接地装置施工及验收规范4GB 50170-2006电气装置安装工程 旋转电机施工及验收规范5GB 50171-2006电气装置安装工程 盘、柜及二次回路施工及验收规范6GB 50254-96电气装置安装工程 低压电器施工及验收规范7GB 50255-96电气装置安装工程 电力变流设备施工及验收规范8GB 50256-96电气装置安装工程 起重机电气装置施工及验收规范
13、9GB 50257-96电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范10GBJ 147-90电气装置安装工程 高压电器施工及验收规范11GBJ 148-90电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范12GBJ 149-90电气装置安装工程 母线装置施工及验收规范13GB 50300-2001建筑工程施工质量验收统一标准14YBJ 217-89冶金电气设备安装工程施工及验收规范15YB 9239-92冶金电气设备安装工程质量检验评定标准16GB 50303-2002建筑电气工程施工质量验收规范17GBJ 115-87工业电视系统工程设计规范第八章 安全施工保证措施为保证本工程的顺利进行及施工人员的安全，我公司在施工安装过程中遵照有关建筑施工安装的安全规程，并满足国家、部颁发的有关安
