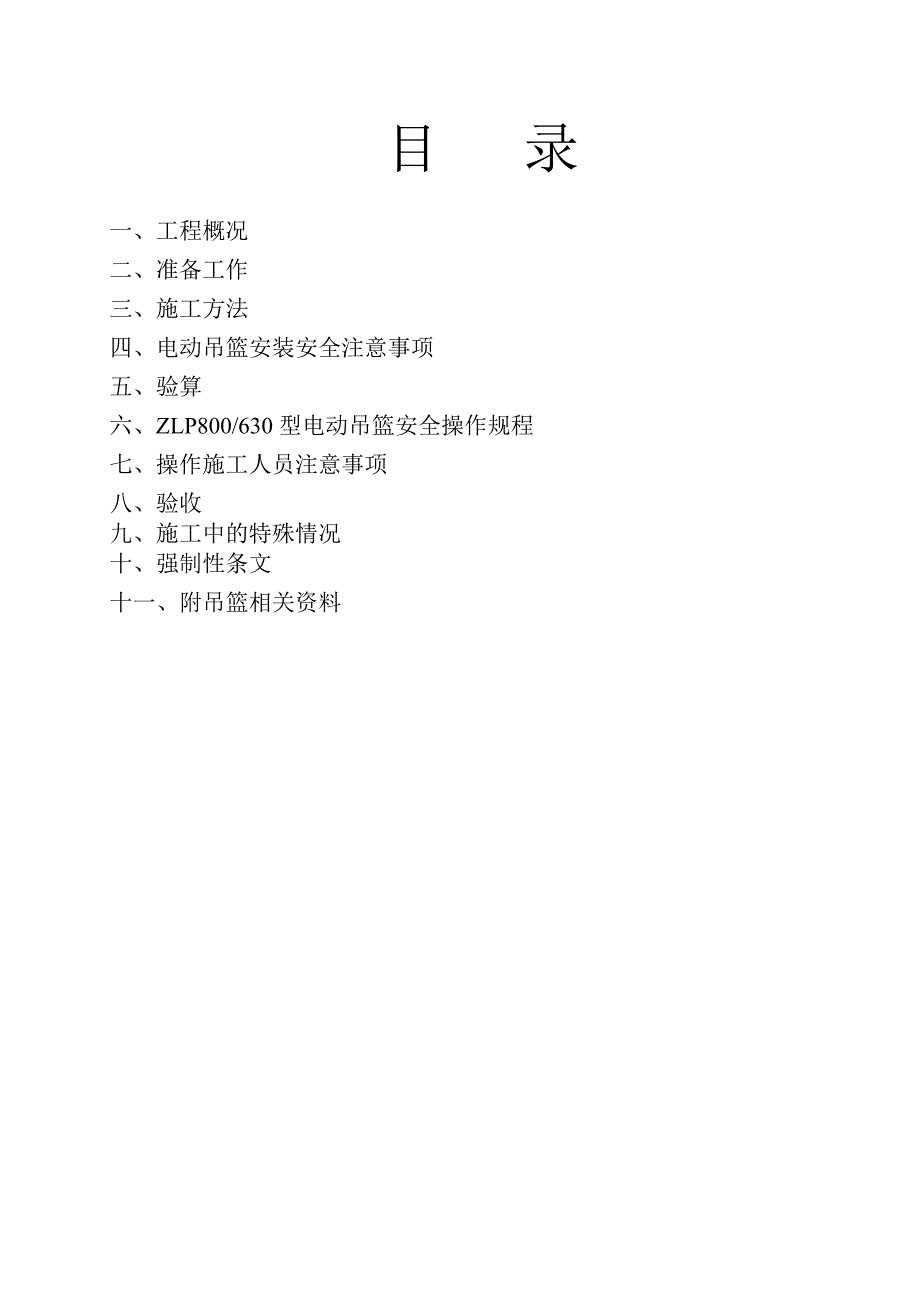

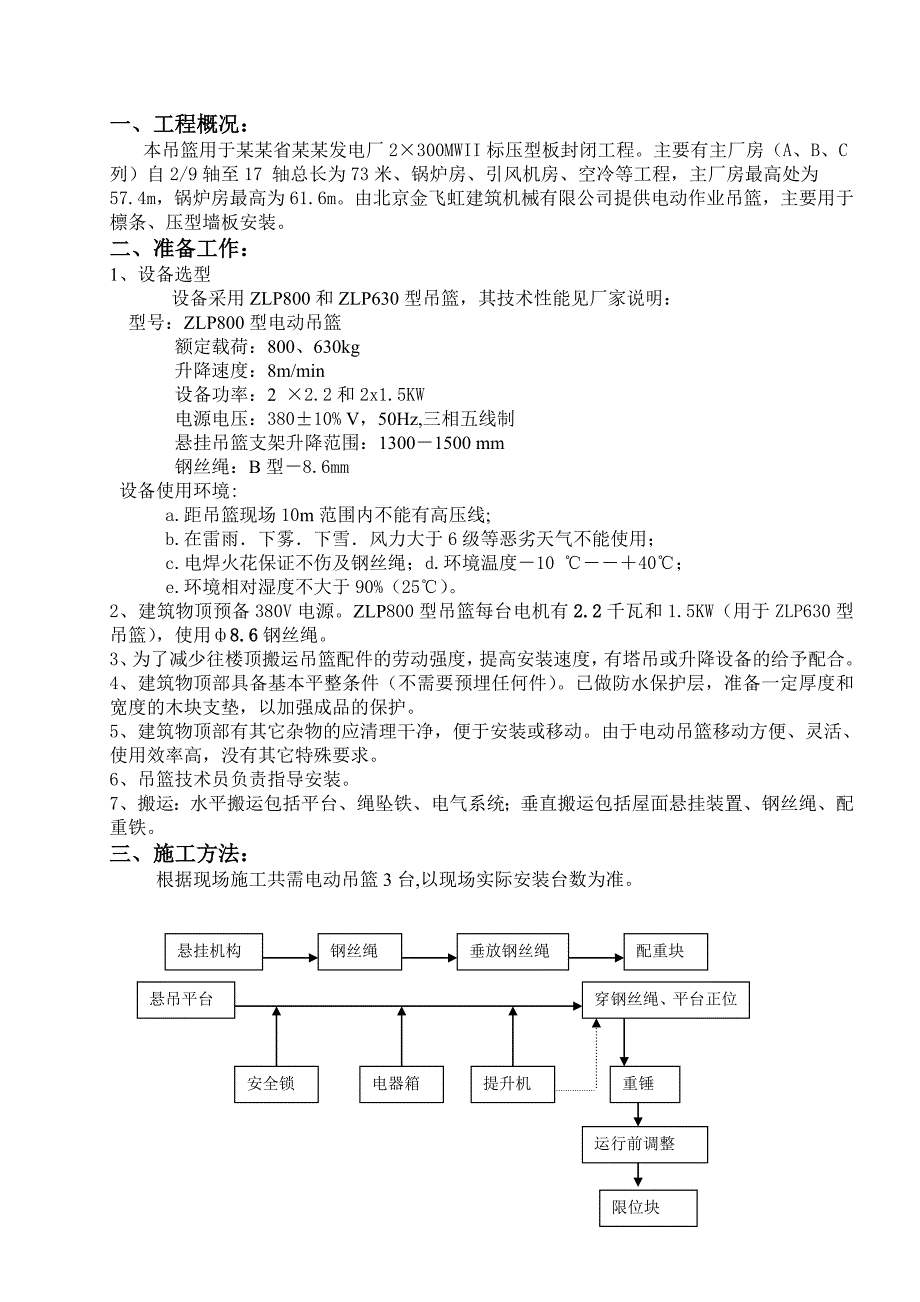

1、目 录一、工程概况二、准备工作三、施工方法四、电动吊篮安装安全注意事项五、验算六、ZLP800/630型电动吊篮安全操作规程七、操作施工人员注意事项八、验收九、施工中的特殊情况十、强制性条文十一、附吊篮相关资料一、工程概况：本吊篮用于某某省某某发电厂2300MWII标压型板封闭工程。主要有主厂房（A、B、C列）自2/9轴至17 轴总长为73米、锅炉房、引风机房、空冷等工程，主厂房最高处为57.4m，锅炉房最高为61.6m。由北京金飞虹建筑机械有限公司提供电动作业吊篮，主要用于檩条、压型墙板安装。二、准备工作：1、设备选型 设备采用ZLP800和ZLP630型吊篮，其技术性能见厂家说明： 型号：
2、ZLP800型电动吊篮 额定载荷：800、630kg 升降速度：8m/min 设备功率：2 2.2和2x1.5KW 电源电压：38010% V，50Hz,三相五线制 悬挂吊篮支架升降范围：13001500 mm钢丝绳：B型8.6mm 设备使用环境: a.距吊篮现场10m范围内不能有高压线; b.在雷雨下雾下雪风力大于6级等恶劣天气不能使用； c.电焊火花保证不伤及钢丝绳；d.环境温度10 40； e.环境相对湿度不大于90%（25）。2、建筑物顶预备380V电源。ZLP800型吊篮每台电机有2.2千瓦和1.5KW（用于ZLP630型吊篮），使用8.6钢丝绳。3、为了减少往楼顶搬运吊篮配件的劳动
3、强度，提高安装速度，有塔吊或升降设备的给予配合。4、建筑物顶部具备基本平整条件（不需要预埋任何件）。已做防水保护层，准备一定厚度和宽度的木块支垫，以加强成品的保护。5、建筑物顶部有其它杂物的应清理干净，便于安装或移动。由于电动吊篮移动方便、灵活、使用效率高，没有其它特殊要求。6、吊篮技术员负责指导安装。7、搬运：水平搬运包括平台、绳坠铁、电气系统；垂直搬运包括屋面悬挂装置、钢丝绳、配重铁。三、施工方法：根据现场施工共需电动吊篮3台,以现场实际安装台数为准。运行前调整重锤提升机电器箱安全锁悬吊平台穿钢丝绳、平台正位悬挂机构垂放钢丝绳配重块钢丝绳限位块1、安装及调整：安装地面选择水平面，遇有斜面时

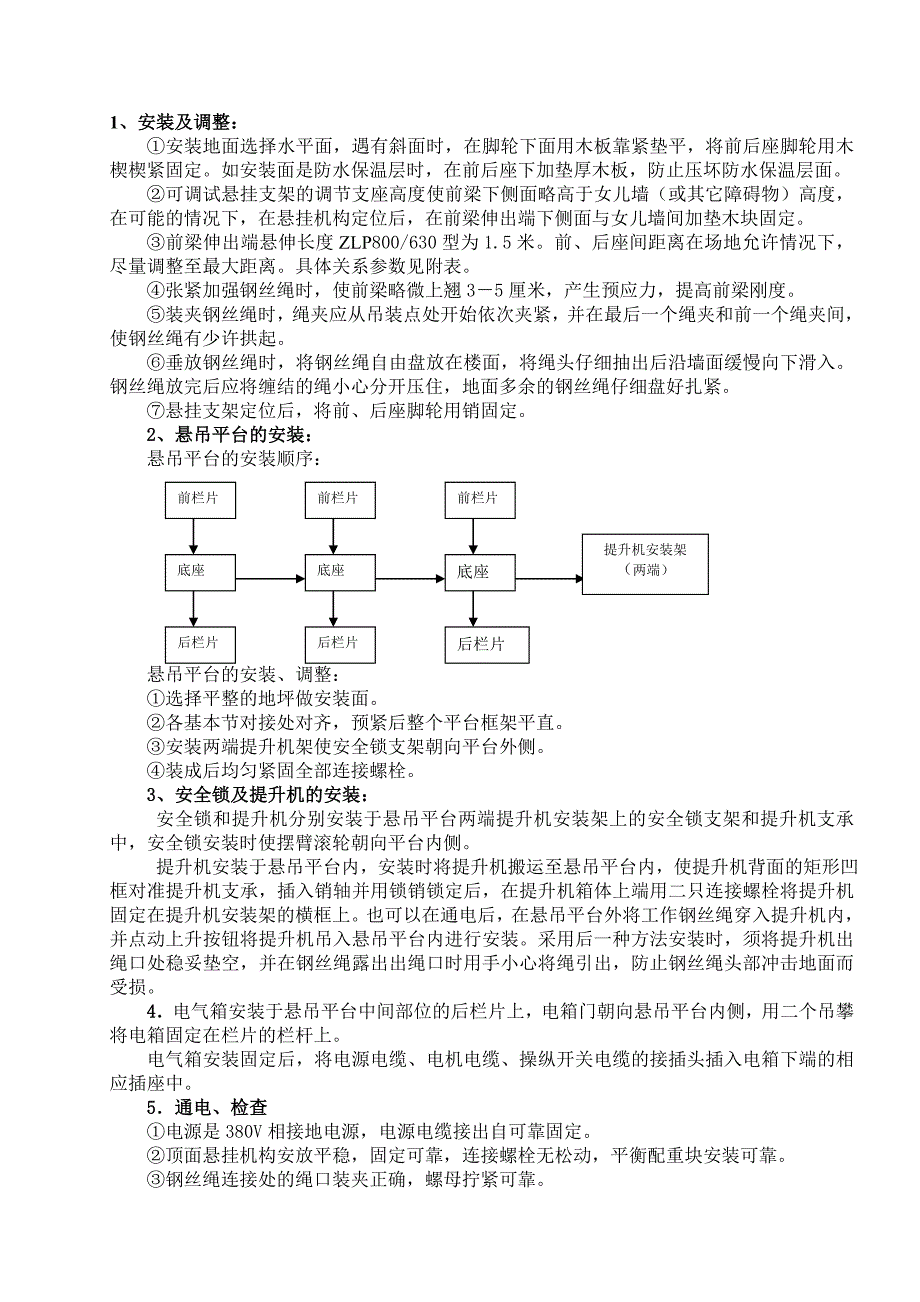

4、，在脚轮下面用木板靠紧垫平，将前后座脚轮用木楔楔紧固定。如安装面是防水保温层时，在前后座下加垫厚木板，防止压坏防水保温层面。可调试悬挂支架的调节支座高度使前梁下侧面略高于女儿墙（或其它障碍物）高度，在可能的情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。 前梁伸出端悬伸长度ZLP800/630型为1.5米。前、后座间距离在场地允许情况下，尽量调整至最大距离。具体关系参数见附表。张紧加强钢丝绳时，使前梁略微上翘35厘米，产生预应力，提高前梁刚度。装夹钢丝绳时，绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起。垂放钢丝绳时，将钢丝绳自由盘放在楼面
5、，将绳头仔细抽出后沿墙面缓慢向下滑入。钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。悬挂支架定位后，将前、后座脚轮用销固定。2、悬吊平台的安装：悬吊平台的安装顺序：前栏片后栏片 底座前栏片前栏片后栏片底座底座后栏片 提升机安装架（两端）悬吊平台的安装、调整：选择平整的地坪做安装面。各基本节对接处对齐，预紧后整个平台框架平直。安装两端提升机架使安全锁支架朝向平台外侧。装成后均匀紧固全部连接螺栓。3、安全锁及提升机的安装： 安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。 提升机安装于悬吊平台内，安装时将提升机
6、搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。4电气箱安装于悬吊平台中间部位的后栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中。5通电、检查电源是380V相接地电源，电源电缆
7、接出自可靠固定。顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。钢丝绳连接处的绳口装夹正确，螺母拧紧可靠。悬垂钢丝绳应分开，无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装正确，连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。电缆接插件接插正确无松动，保险损扣可靠锁紧。电缆施工立面上无明显突出物或其它障碍物。通电后检查及要求：闭合电箱内开关，电气系统通电。将转换开关置于左位置，分别点动操纵开关的上升和下降按钮，左提升机电机正反运转。将转换开关置于中间位置，分别点动操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。将转换开关置于中间位置，启动左右提升机后 ，
8、按下电箱门上紧停按钮（红色），电机停止运转。旋动紧停按钮使其复位后，可继续启动。将转换开关置于中间位置，启动左提升机，分别按下各行程开关触头同时电机停止运转。放开触头后，可继续启动。6、穿工作钢丝绳穿工作钢丝绳：位于悬挂机构前梁端头内侧位置的二根钢丝绳是工作钢丝绳，穿入提升机机内。将钢丝绳穿入端穿过安全锁摆臂上的滚轮槽后，插入提升机上端进绳口，至插不进时将钢丝绳略为提起后用力下插，使钢丝绳插紧提升机内。 转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿绕于提升机的转动盘上。将穿出的钢丝绳通过提升机支架下端，垂直引放到悬吊平台外侧，并盘放好。两端提升机分别穿绳至钢丝绳拉紧时即刻停止，然后将
9、转换开关转至中间位置，点动上升按钮，同时拉住悬吊平台两端，使其在自重作用下平稳处于悬吊状态，防止悬吊平台离开地面时与墙面或其它物体撞击。待悬吊平台离地面约2030厘米时停止上升，并检查悬吊平台是否处于水平状态，如有倾斜，可将转换开关转至低端检查，并点动上升按钮，使悬吊平台低端提升直至处于水平位置。 7、穿安全钢丝绳 位于悬挂机构前梁端头外侧的二根钢丝绳，穿入安全锁内。穿绳时，将钢丝绳穿入端插入安全锁上方的进绳口中，用手推进，自由通过安全锁后，从安全锁下方的出绳口将钢丝绳拉出，直至将钢丝绳拉紧。 8、重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正
10、常运行。安装时，将二个半片夹在钢丝绳下端离开地面约56厘米，然后用螺栓紧固于钢丝绳上,根据场地大小，分批进场。双方指派专门负责人，对进场的配件和设备进行清点，办理交接手续。9、验收、交接 安装完毕后，组织有关人员进行验收检查，并填写电动吊篮安装验收表，由使用单位项目负责人签字后方可投入使用。电动吊篮的整机运行负荷试验，电动吊篮使用前必须做负荷试验，步骤如下：A、按上升按钮使吊篮使工作吊篮两端离地。B、将工作篮两端调平，然后上升到工作篮底部离地1m左右。C、关闭一端提升机，操作另一端升降机升降，直至安全锁绳，然后测量工作篮底部距地面高度差，是否符合标准锁绳距离，左右两端安全锁的检查方法对称。D、
11、上下运行3次，行程不小于5m，检查提升机运行是否正常，有无异常声音。E，将工作篮上升离地面5m左右，试验手动滑动是否正常。F、将工作篮上升至顶部，试验升高纤维装置是否灵敏、有效。G、加125%额定荷载将工作篮上升1.5m左右，试验吊篮超载能力（正常作业严禁超载）试验检查合格后办理验收手续，经项目部及相关部门认可签字后方可使用。10、电动吊篮的拆卸程序：1、 拆卸前对吊篮进行全面检查，记录损坏情况；2、 拆卸的方法步骤：A将平台停放平整的地面上，拆下绳坠铁；B切断电源；C将电源从临时配电箱和吊篮上拆下，并卷成圆盘；D将钢丝绳卸下拉到上方，并卷成圆盘扎紧；E最后卸屋面悬挂装置，并做好保护工作。拆下
12、销轴下前后拉杆。 拆下销轴卸下前后梁。放稳前支架。 取下配重铁11、吊篮技术交底、操作安全交底及验收交底单见附录。四、电动吊篮安装安全注意事项 电动吊篮安装应注意以下几点： 1、必须严格按照产品使用说明书要求进行安装。 2、仔细检查所有待装结构件有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，其锈蚀深度不得大于原厚度10。凡有缺陷的构件坚决更换或修复后再用。 3、悬挂机构是吊篮的“根”，它直接关系到作业人员的生命安全，安装时必须注意下列事项： 1）不准不安装前支架而将横梁直接担在女儿墙或其它支撑物上。当现场确无安装前支架条件时，必须在制造厂技术人员指导下，采用有
13、效的补偿措施。2）前横梁外伸悬臂距离不得大于产品使用说明书规定的最大极限尺寸； 前后支架间距不得小于产品使用说明书规定的最小极限尺寸；配重铁数量不得少于产品使用说明书规定的数量，并且与后支架之间的联接必须稳定可靠。当现场确实无法满足上述安装条件时，必须征得制造厂的同意，由其提供专用加长梁或在其技术人员指导下增加配重铁数量及补偿措施。最终必须满足横梁的强度及刚度要求，满足整机稳定力矩与倾覆力矩之比大于2的标准要求。3）前支架与支承面的接触应扎实稳定。4）悬挂机构横梁安装应保证水平。其水平高度差2横梁长度，而且只允许前高后低，不允许前低后高。5）带拉纤钢丝绳的悬挂机构。在安装前，应检查纤绳是否存在损伤或缺陷。确定合格后按本方案前述要求安装绳夹。张紧纤绳时，必须严格按产品使用说明书的要求进行，不得使纤绳过松或过紧。过松会使横梁受力过大，过紧会使横梁失稳
