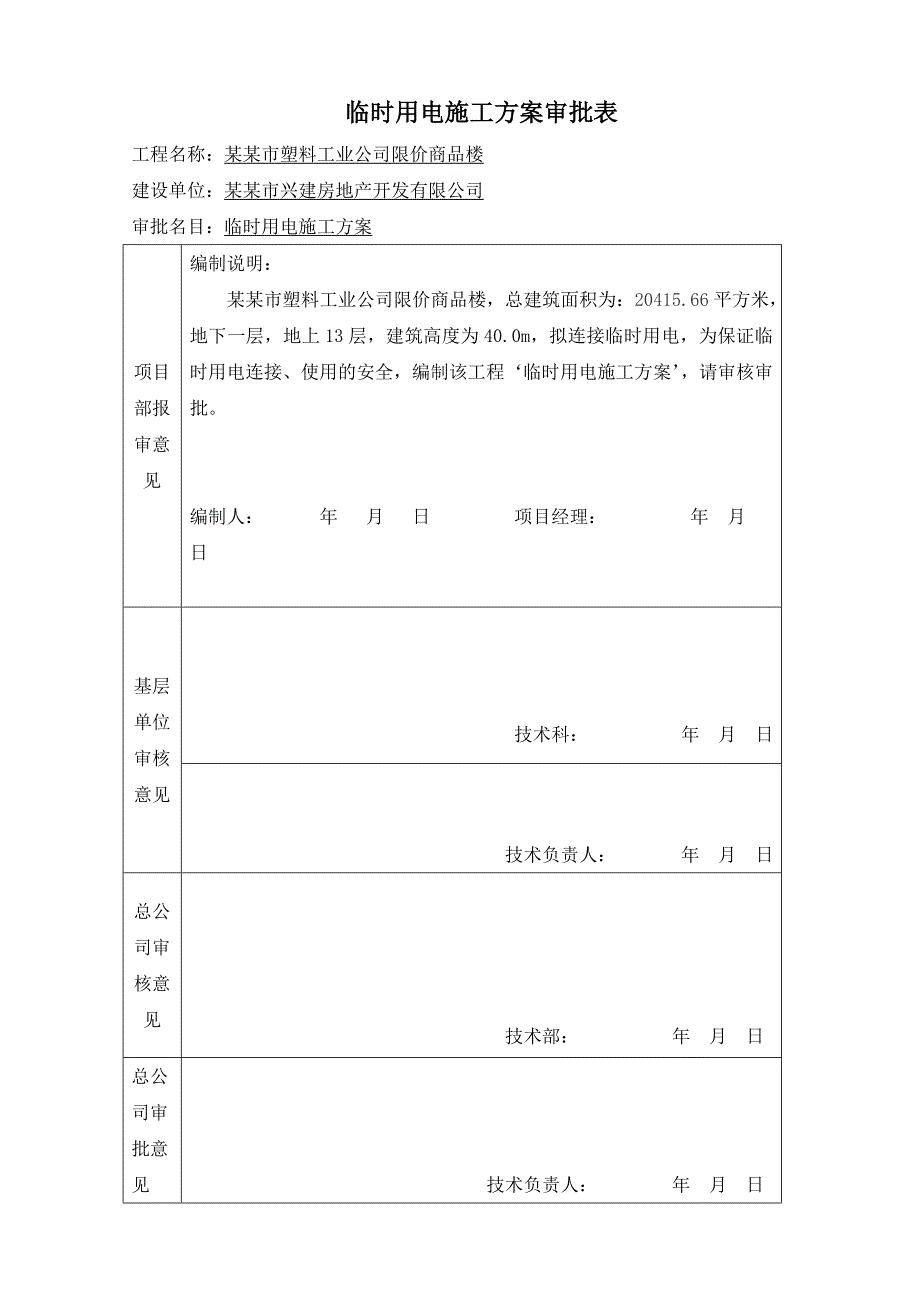

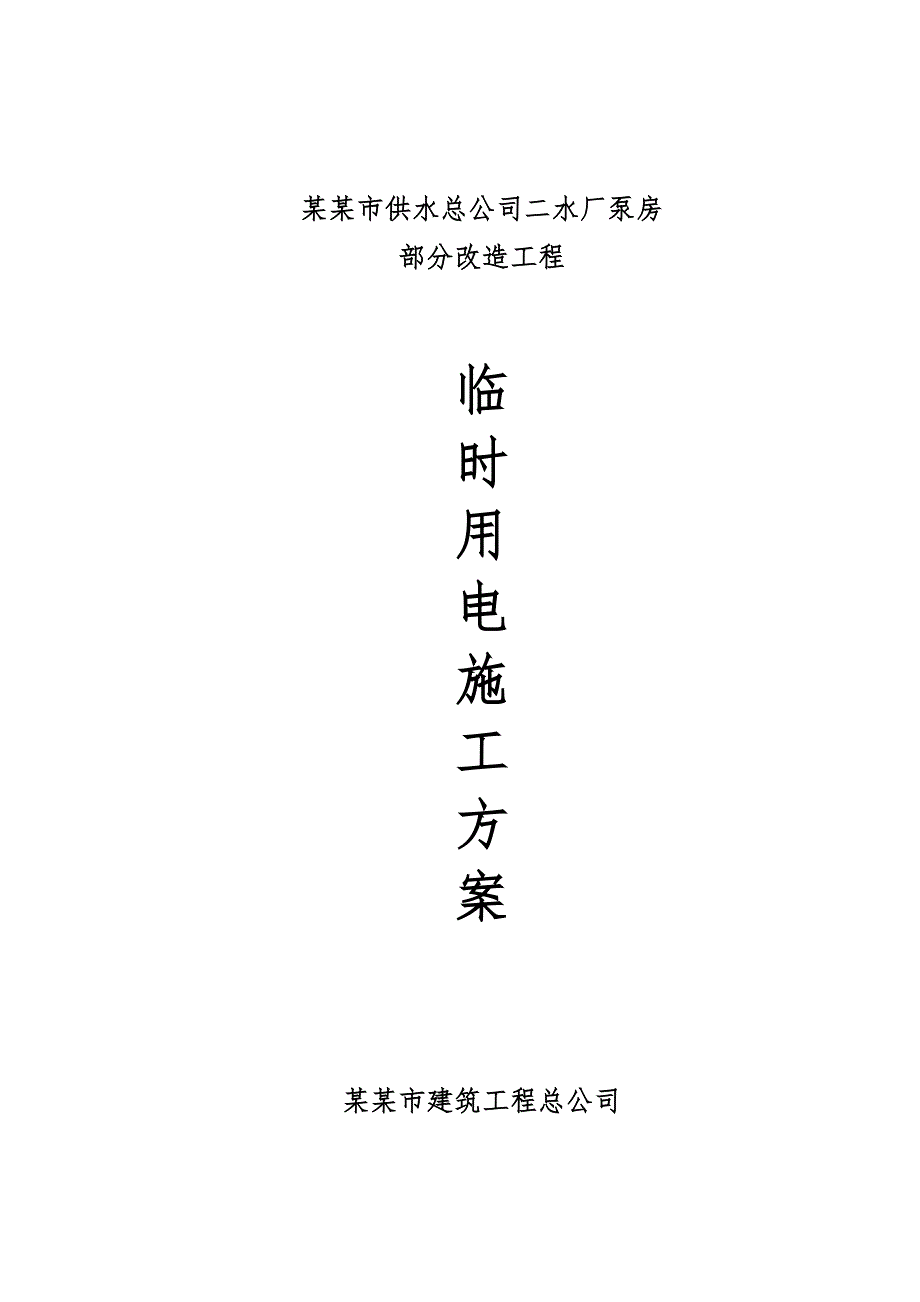

1、某某市供水总公司二水厂泵房部分改造工程临时用电施工方案某某市建筑工程总公司临时用电施工方案审批表工程名称：某某市塑料工业公司限价商品楼建设单位：某某市兴建房地产开发有限公司审批名目：临时用电施工方案项目部报审意见编制说明： 某某市塑料工业公司限价商品楼，总建筑面积为：20415.66平方米，地下一层，地上13层，建筑高度为40.0m，拟连接临时用电，为保证临时用电连接、使用的安全，编制该工程临时用电施工方案，请审核审批。编制人： 年 月 日 项目经理： 年 月 日基层单位审核意见 技术科： 年 月 日 技术负责人： 年 月 日总公司审核意见 技术部： 年 月 日总公司审批意见 技术负责人： 年
2、 月 日 临时用电施工方案报审表工程名称：某某市塑料工业公司限价商品楼 编号：致：某某诚信德监理咨询有限公司 （监理单位） 我方已根据合同和施工组织设计的要求完成了某某市塑料工业公司限价商品楼临时用电施工措施（方案）的编制，并经我单位上级技术负责人审核批准，请予以审查。附件：某某市塑料工业公司限价商品楼 临时用电施工（措施）方案 承包单位（章） 某某市建筑工程总公司 项目经理 日 期 年 月 日 专业监理工程师审核意见： 专业监理工程师 日 期 年 月 日 总监理工程师审核意见： 项目监理机构（章） 总监理工程师 日 期 年 月 日 目 录一、工程概况1二、施工组织与管理1三、施工现场临时供电
3、设计方案2四、漏电保护器分级匹配示意图3 五、现场临时用电设计步骤4六、安全用电管理制度9七、施工现场临时用电安全技术措施9八、定期安全检查制度11 九、预防电气火灾的措施12 十、接地保护措施13十一、 冬雨季施工13临时用电施工组织（设计）方案一、工程概况与工程特点工程名称:某某市供水总公司二水厂泵房部分改造工程土建、装修施工范围：施工图纸、招标书范围和现场交代的全部内容工程地点：供水总公司二水厂院内建筑面积：图纸面积结构类型：砖混结构工程特点：本工程属于市重点民用供水单位，此次改造的供水车间，改造中供水不能中断。对挑台砼进行部分拆除时，做好防护是关键，挑台砼及及旧墙面拆除时必须严格按照设
4、计说明禁止使用机械拆除，人工手工拆除旧砼时要轻剔慢凿，为防止敲凿时喷渣余屑对运转中的机器会造成重大安全隐患，拆除前必须用钢管按照1.2m1.5m网格搭成护栏。层面用防抛物板统一覆盖，立面用安全目网全封闭，经专职安全人员检查确认对供水设施无安全隐患时方能按施工组织设计进行下道工序施工。 二、施工组织与管理（一）施工现场临时用电的管理原则为确保施工现场用电安全，必须加强临时用电的技术管理工作，严格按照GB50194-93建设工程施工现场供电用电安全规范的规定。施工现场临时用电的技术管理工作的主要内容是建立临时用电施工组织设计制度、建立临时用电安全技术档案，对施工现场的供电、用电人员应提出明确要求，
5、并且需持证上岗。（二）施工组织领导机构网络图 （三）定期组织有关人员进行验收验收的主要内容是：施工现场对外电线路的安全距离及防护；施工现场临时用电的接地与防雷；施工现场的配电室及设备电源；施工现场的配电线路；施工现场的配电箱、开关箱、电动机械和手持电动工具；施工的照明线路、生活照明线路（包括工人宿舍、仓库等）。三、施工现场临时供电设计方案根据建设部GB5019493供用电规范及JGJ5999建筑施工安全检查标准临电部分有关要求，特编制某某市塑料工业公司限价商品楼临时电施工组织设计。（一）施工电源本工程施工电源由甲方提供一台变压器，施工单位及照明四个回路，其中施工动力三个回路，照明一个回路。考虑
6、到是由高压电源提供二十四小时不间断供电，不需安装发电机组。（二） 施工机械设备及照明总用电量（见下表）序号名称功率（W）台数（台）小计（KW）1对焊机100KW1100KW2调直机15KW230KW3弯箍机4.5KW14.5KW4切料机6.6KW16.6KW5弯曲机6KW16KW6立焊机50KW2100KW7搅拌机7.5KW17.5KW8电焊机3.0KW13.0KW9电锯5.0KW15.0KW10振捣棒1.5KW34.5KW11 施工照明10KW15KW12生活10KW10KW合计292.1KW（2）用电量计算：同时工作系数： K1=0.7功率因数0.8安全系数1.2计划用电量：计算公式：P计
7、=K1P1.2 =0.7292.11.2 =245.36KW（3）电流计算： I=P/1.73U 式中：I-总负荷电流（A） P-计算负荷（KW） U-线电压（KW），取U=380V=0.38KV 计算式：I=278.54/(1.730.380.8)=529.54A（4）施工现场供电电源选用SYV-75-5塑铜电缆。各支路分配箱均由配电总箱分路供电,全部按TN-S供配电。 施工机具接入电源设置漏电控制开关，配电线路至用电设备实行三级漏电保护，其末端漏电开关的漏电电流不大于30mA。四、漏电保护器分级匹配示意图总配电箱DZ25LE-200/4300I=200mmAt0.2s分配电箱DZ25LE-
8、200/4300I=100mmAt0.1s开关箱DZ15LE-63/3900I=30mmAt0.1s五、现场临电设计步骤1、经勘察在钢筋加工区设施工配电总箱；电源由甲方变压器供电，施工现场干线采用地埋敷设方式，埋地深度0.7m，全部按TN-C-S供配电。2、从变压器用五芯电缆将电源引入总箱（1#），保护零线做重复接地，工作零线与保护零线（PE）分开，施工现场采用三相五线制供电。现场采用三级配电，三级漏电保护。其中一级箱漏电动作电流等于200mA，漏电动作时间不大于0.2S。二级箱漏电动作电流等于50mA，漏电动作时间不大于0.1S。开关箱和流动箱动作电流为30mA，动作时间不大于0.1S。3、
9、根据施工现场用电布置情况，总箱负荷包括加工区、塔吊等用电。电源及电箱分布，在施工道路和楼边、外3m处60cm深，30cm宽的埋地电缆沟敷设电缆。 为了节约成本，进楼电源按不同规格采用分层供电。电缆随楼层上升，每层固定一次。由于本建筑物楼体过长，由总箱分三路为建筑物供电（二级箱），再由二级箱沿楼层为作业面供电（流动箱），流动箱垂直电缆每层固定一次。 4、固定设备必须做到“一机、一闸、一漏保”。 施工要求、安全用电技术措施和电气防火措施： 根据本工地施工设备负荷统计，计算和施工单位的实际情况，参照电气安装图册，安全载流量选取各动力、照明支路导线。为了施工安全采取电缆埋设。本工地均采用YJV型电力电
10、缆，配电箱箱体订做加工，配电箱箱体内部电气元件工地组装。 （1）、线路敷设 电缆干线应采用埋地敷设或架空，严禁沿地面明敷。电缆的类型应根据敷设方式、环境条件进行选择，截面应根据允许载流量和电压降（5%）确定。电缆埋设的深度应大于0.8m,并应在电缆上下各均匀敷设10mm厚的细砂或软土,然后砖保护并填土.在回填时应注意去掉砖块、石头等杂物。电缆埋地敷设在穿越建筑物、道路等易受机械损伤的场所时，必须加保护管。电缆埋地的接头应敷设在地面上的接线盒内，接线盒应防水、防尘、防机械损伤并远离易燃、易爆、易腐场所。接头应牢固可靠，并应做绝缘包扎保持绝缘强度，不得承受张拉力。室内配线必须使用绝缘导线，导线截面应根据用电负荷计算确定。但铝线不得小于2.5mm2， 铜线不应小于1.5mm2，进户过墙应加保护管,距地高度不应小于2.5m，进户线应有防雨措施。 潮湿场所或埋地非电缆配线必须穿管保护，管口应密封，采用金属管时应做保护接零。电缆架空，明敷固定时，不能用铁丝绑扎丝固定，必须用绝缘的绑丝固定。电缆敷设其弯曲半径不得小于外径15D，电缆进箱设备必须绑扎牢固。（2）、配电箱、开关箱的设置及电气装置的选择：配电总箱应设在靠近电源的地区，分配电箱应设在电气设备较集中的地区。开关箱与分配电箱的间距不应超
