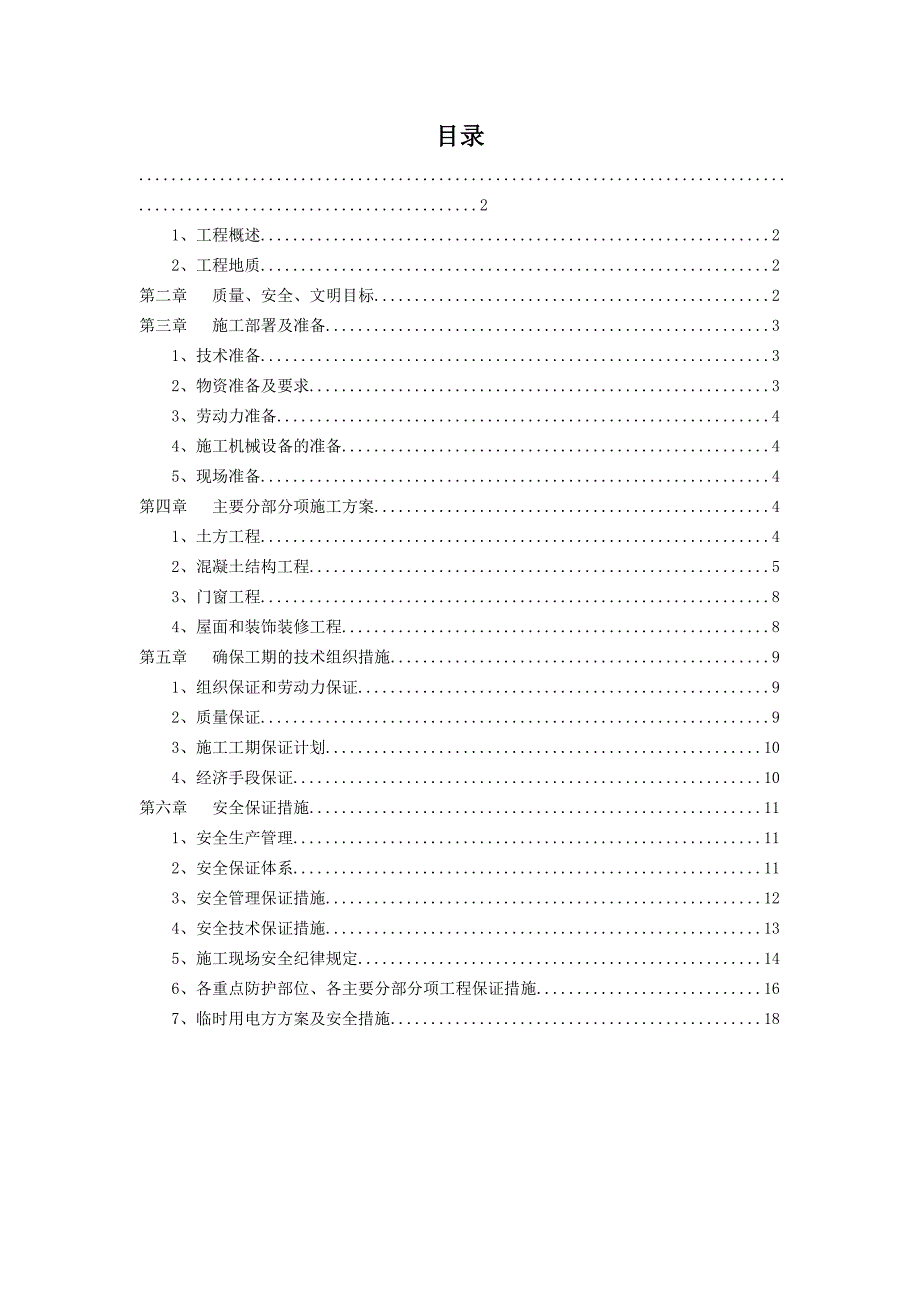

山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第1页
第1页 / 共18页

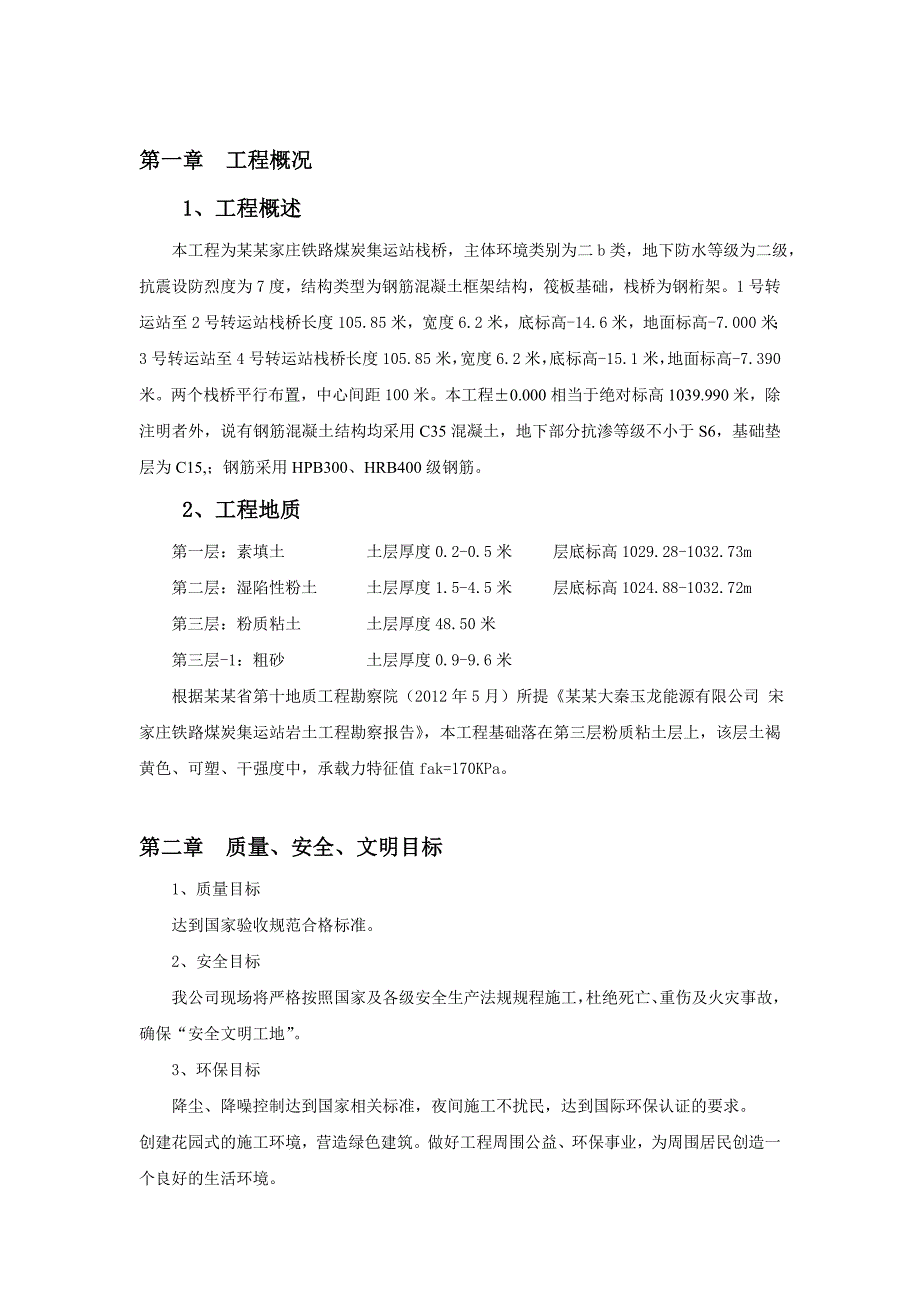

山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第2页
第2页 / 共18页

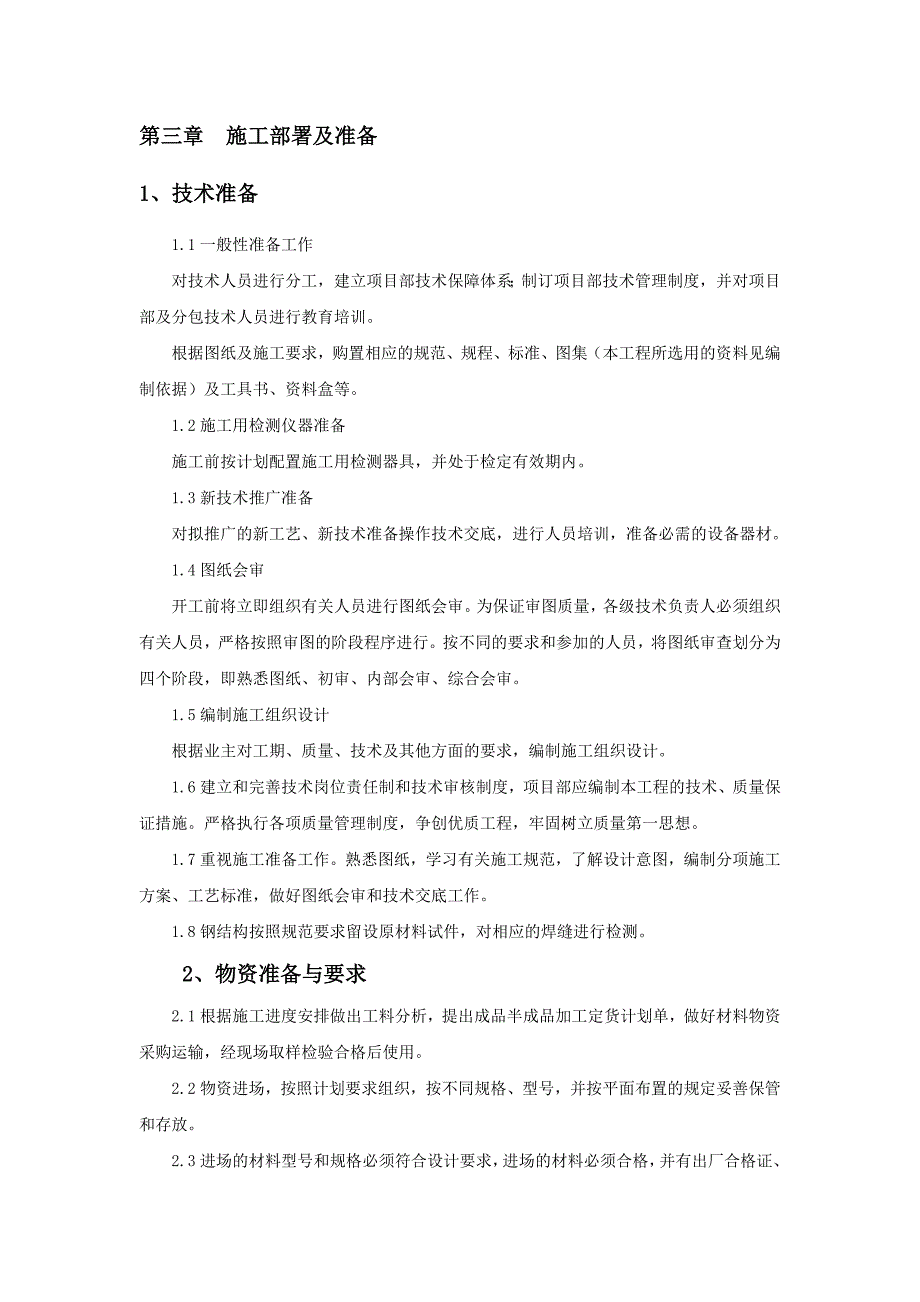

山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第3页
第3页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第4页
第4页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第5页
第5页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第6页
第6页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第7页
第7页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第8页
第8页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第9页
第9页 / 共18页
山西某铁路煤炭集运站钢桁架栈桥施工方案.doc_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《山西某铁路煤炭集运站钢桁架栈桥施工方案.doc》由会员分享,可在线阅读,更多相关《山西某铁路煤炭集运站钢桁架栈桥施工方案.doc(18页珍藏版)》请在第壹文秘上搜索。

1、目录.21、工程概述.22、工程地质.2第二章 质量、安全、文明目标.2第三章 施工部署及准备.31、技术准备.32、物资准备及要求.33、劳动力准备.44、施工机械设备的准备.45、现场准备.4第四章 主要分部分项施工方案.41、土方工程.42、混凝土结构工程.53、门窗工程.84、屋面和装饰装修工程.8第五章 确保工期的技术组织措施.91、组织保证和劳动力保证.92、质量保证.93、施工工期保证计划.104、经济手段保证.10第六章 安全保证措施.111、安全生产管理.112、安全保证体系.113、安全管理保证措施.124、安全技术保证措施.135、施工现场安全纪律规定.146、各重点防护

2、部位、各主要分部分项工程保证措施.167、临时用电方方案及安全措施.18第一章 工程概况 1、工程概述 本工程为某某家庄铁路煤炭集运站栈桥,主体环境类别为二b类,地下防水等级为二级,抗震设防烈度为7度,结构类型为钢筋混凝土框架结构,筏板基础,栈桥为钢桁架。1号转运站至2号转运站栈桥长度105.85米,宽度6.2米,底标高-14.6米,地面标高-7.000米;3号转运站至4号转运站栈桥长度105.85米,宽度6.2米,底标高-15.1米,地面标高-7.390米。两个栈桥平行布置,中心间距100米。本工程0.000相当于绝对标高1039.990米,除注明者外,说有钢筋混凝土结构均采用C35混凝土,

3、地下部分抗渗等级不小于S6,基础垫层为C15,;钢筋采用HPB300、HRB400级钢筋。2、工程地质 第一层:素填土 土层厚度0.2-0.5米 层底标高1029.28-1032.73m第二层:湿陷性粉土 土层厚度1.5-4.5米 层底标高1024.88-1032.72m第三层:粉质粘土 土层厚度48.50米 第三层-1:粗砂 土层厚度0.9-9.6米 根据某某省第十地质工程勘察院(2012年5月)所提某某大秦玉龙能源有限公司 宋家庄铁路煤炭集运站岩土工程勘察报告,本工程基础落在第三层粉质粘土层上,该层土褐黄色、可塑、干强度中,承载力特征值fak=170KPa。第二章 质量、安全、文明目标1、

4、质量目标达到国家验收规范合格标准。2、安全目标我公司现场将严格按照国家及各级安全生产法规规程施工,杜绝死亡、重伤及火灾事故,确保“安全文明工地”。3、环保目标降尘、降噪控制达到国家相关标准,夜间施工不扰民,达到国际环保认证的要求。创建花园式的施工环境,营造绿色建筑。做好工程周围公益、环保事业,为周围居民创造一个良好的生活环境。第三章 施工部署及准备1、技术准备 1.1一般性准备工作对技术人员进行分工,建立项目部技术保障体系;制订项目部技术管理制度,并对项目部及分包技术人员进行教育培训。根据图纸及施工要求,购置相应的规范、规程、标准、图集(本工程所选用的资料见编制依据)及工具书、资料盒等。1.2

5、施工用检测仪器准备施工前按计划配置施工用检测器具,并处于检定有效期内。1.3新技术推广准备对拟推广的新工艺、新技术准备操作技术交底,进行人员培训,准备必需的设备器材。1.4图纸会审 开工前将立即组织有关人员进行图纸会审。为保证审图质量,各级技术负责人必须组织有关人员,严格按照审图的阶段程序进行。按不同的要求和参加的人员,将图纸审查划分为四个阶段,即熟悉图纸、初审、内部会审、综合会审。1.5编制施工组织设计根据业主对工期、质量、技术及其他方面的要求,编制施工组织设计。1.6建立和完善技术岗位责任制和技术审核制度,项目部应编制本工程的技术、质量保证措施。严格执行各项质量管理制度,争创优质工程,牢固

6、树立质量第一思想。1.7重视施工准备工作。熟悉图纸,学习有关施工规范,了解设计意图,编制分项施工方案、工艺标准,做好图纸会审和技术交底工作。1.8钢结构按照规范要求留设原材料试件,对相应的焊缝进行检测。2、物资准备与要求2.1根据施工进度安排做出工料分析,提出成品半成品加工定货计划单,做好材料物资采购运输,经现场取样检验合格后使用。2.2物资进场,按照计划要求组织,按不同规格、型号,并按平面布置的规定妥善保管和存放。2.3进场的材料型号和规格必须符合设计要求,进场的材料必须合格,并有出厂合格证、产品说明书、准用证等有关材料。2.4材料使用前,经现场见证取样检试化验合格后方可使用,不合格的材料一

7、律退回并清离现场,坚决防止工程中使用。3、劳动力准备组织技术过硬,业务能力强,有敬业精神的施工操作人员进场。对特种作业人员要进行验证考核、录用后要进行入场教育。做好新进工人的进场学习,做好“三级”教育。与实力雄厚的劳务公司合作,保证施工期间的劳动力充足。4、施工机械设备的准备按照计划要求将工程需要的设备、施工机具组织进场,对施工机械设备进行检查和试运转,施工机械设备必须达到完好标准,并按平面布置的规定安装调试或存放和保管好。5、现场准备(1)清除现场障碍物,平整施工现场。(2)布置水电网,接通水源电源。(3)建立测量网点,作好定位放样准备。 (4)修建临时办公室、工棚等设置保安消防设施。第四章

8、 主要分部分项施工方案 1、土方工程 1.1施工顺序 施工现场平整定位放线基坑开挖预检复核基坑验槽回填。 1.2经建设单位现场监理认可后按照建设单位指定的红线位置桩,根据设计图纸进行定位放线,自检合格,经设计、监理验线后进行机械开挖基坑、暗道土方,为确保工期,根据进度安排分块分段由浅向深逐层开挖至设计标高,除留下足够的回填土外,剩余土方用20t 自卸汽车运到建设单位指定的弃土地点,基坑挖土放坡,以现场揭露的土质情况严格按土方工程施工及验收规范进行放坡,必要时进行有效的支护和防护,在机械挖坑施工中人工配合修整边坡,确保一次到位符合有关规定要求,土方开挖测量放线人员必须对线的标高等几何尺寸进行全面

9、检查复核,确保各项数据满足设计要求和施工质量验收规范规定及施工质量验收统一标准的内容,当基坑挖至设计要求标高后预检查满足要求,经设计、建设单位、监理对基底持力层进行全面检查核实无误后进行隐蔽,基坑验槽签证手续齐全后方可进行下道工序。 1.3土方回填(1)夯填前对土样进行试验按检验报告要求进行施工。(2)将基坑内建筑垃圾杂物等清理干净。(3)检查回填所需土料含水率是否满足碾压要求。 (4)回填土分层摊铺分层夯实经全面检查合格后方可进行上层施工直至设计要求高度再进行拉线找平。 (5)基底处理必须符合设计要求和施工质量验收规范。 (6)回填所用土质必须符合设计要求和施工质量验收规范规定。 (7)回填

10、土根据机械性能确定摊铺厚度,按规定要求进行取样试验检查。 (8)回填土允许偏差应满足设计和质量验收规范要求。2、混凝土结构工程1、 模板工程1.1主要工具(1)施工现场配置的机械有:电锯、电钻、电动扳手及电焊机等。(2)施工现场配置的主要工器具:斧、锯、钉锤、铁水平尺、钢尺、卷尺、线锤、手电钻、手电锯、水准仪、经纬仪等。1.2施工操作要求模板及其支撑系统的安装应符合下列规定:(1)应保证结构各部位形状、尺寸的正确性,误差在施工质量验收规范的允许范围内,并符合优良标准。(2)应具有足够的稳定性、强度和刚度,应保证在混凝土浇筑过程中,不变形、不位移。(3)模板及其支撑系统应考虑便于装拆,损耗少,周转快。(4)模板的接缝应严密,不漏浆。 1.3框架柱模板安装应遵照以下规定:(1)本工程拉紧间框架柱在支模板时,要注意抗倾覆。(2)柱脚应预留清扫口,柱子较高时应预留浇灌口,高度
