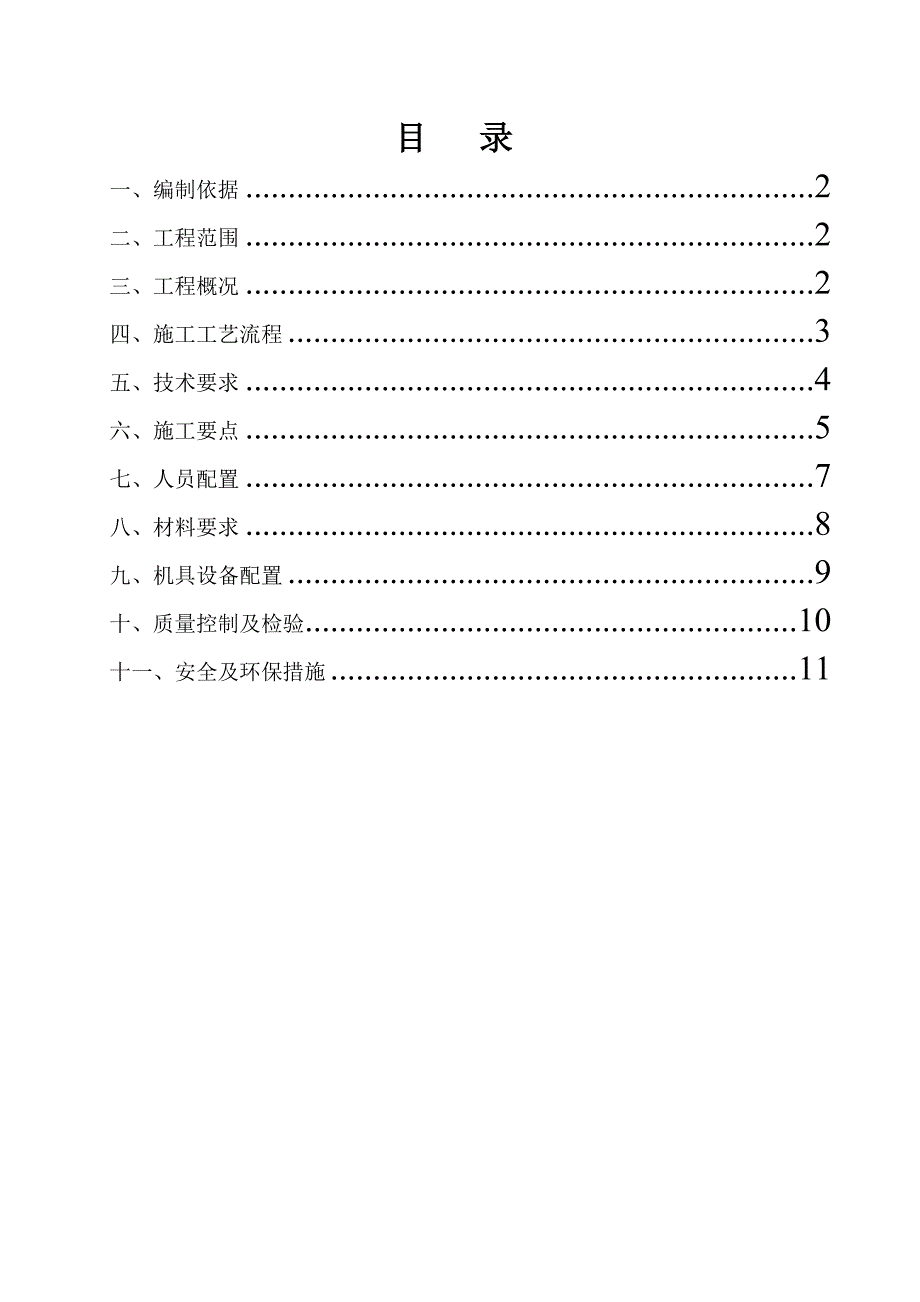

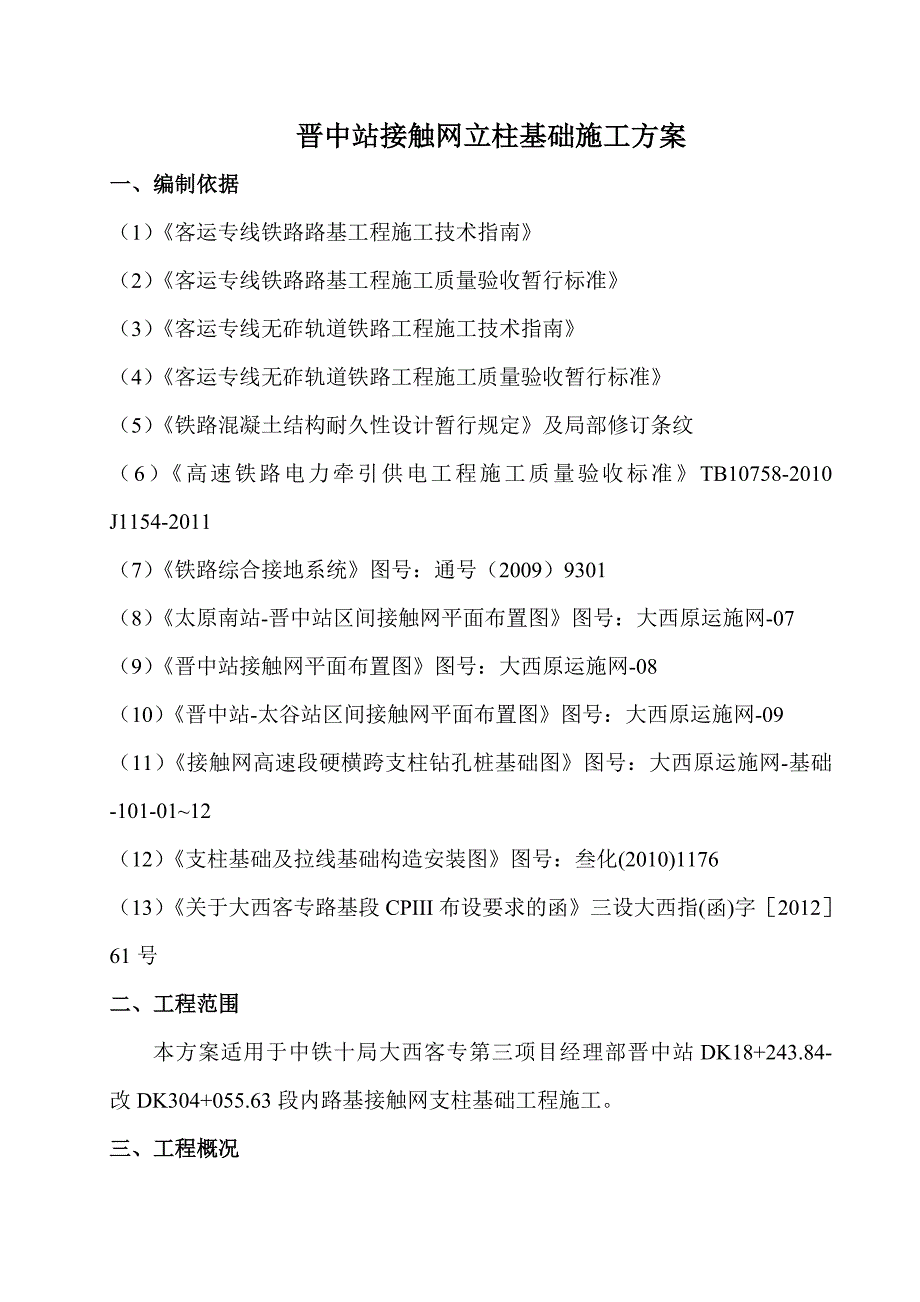

1、目 录一、编制依据2二、工程范围2三、工程概况2四、施工工艺流程3五、技术要求4六、施工要点5七、人员配置7八、材料要求8九、机具设备配置9十、质量控制及检验10十一、安全及环保措施11晋中站接触网立柱基础施工方案一、编制依据（1）客运专线铁路路基工程施工技术指南 （2）客运专线铁路路基工程施工质量验收暂行标准 （3）客运专线无砟轨道铁路工程施工技术指南 （4）客运专线无砟轨道铁路工程施工质量验收暂行标准 （5）铁路混凝土结构耐久性设计暂行规定及局部修订条纹 （6）高速铁路电力牵引供电工程施工质量验收标准TB10758-2010 J1154-2011 （7）铁路综合接地系统图号：通号（2009
2、）9301 （8）太原南站-晋中站区间接触网平面布置图图号：大西原运施网-07 （9）晋中站接触网平面布置图图号：大西原运施网-08（10）晋中站-太谷站区间接触网平面布置图图号：大西原运施网-09 （11）接触网高速段硬横跨支柱钻孔桩基础图图号：大西原运施网-基础-101-0112（12）支柱基础及拉线基础构造安装图图号：叁化(2010)1176（13）关于大西客专路基段CPIII布设要求的函三设大西指(函)字201261号二、工程范围本方案适用于中铁十局大西客专第三项目经理部晋中站DK18+243.84-改DK304+055.63段内路基接触网支柱基础工程施工。三、工程概况新建大西铁路客运

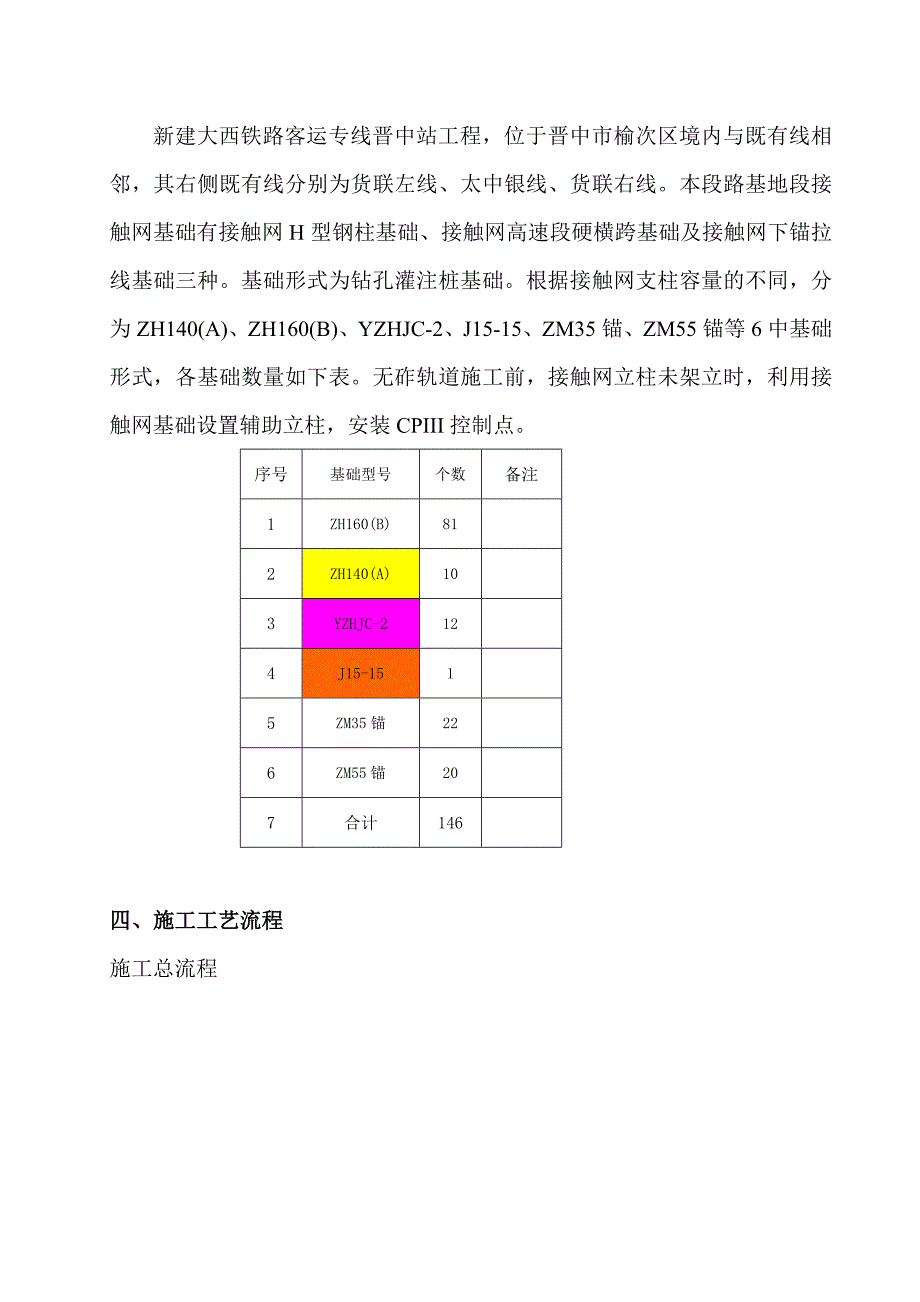

3、专线晋中站工程，位于晋中市榆次区境内与既有线相邻，其右侧既有线分别为货联左线、太中银线、货联右线。本段路基地段接触网基础有接触网H型钢柱基础、接触网高速段硬横跨基础及接触网下锚拉线基础三种。基础形式为钻孔灌注桩基础。根据接触网支柱容量的不同，分为ZH140(A)、ZH160(B)、YZHJC-2、J15-15、ZM35锚、ZM55锚等6中基础形式，各基础数量如下表。无砟轨道施工前，接触网立柱未架立时，利用接触网基础设置辅助立柱，安装CPIII控制点。 序号基础型号个数备注1ZH160(B)812ZH140(A)103YZHJC-2124J15-1515ZM35锚226ZM55锚207合计146
4、四、施工工艺流程施工总流程 五、技术要求 （1）、基础混凝土强度等级为C25，垫层采用C10混凝土。（2）、基础纵向受力钢筋的混凝土保护层强度不小于45mm。 （3）、地脚螺栓每根配三个螺母、两个垫圈。（4）、钻孔灌注桩施工应符合有关规范和工程设计具体要求，施工时应编制施工作业指导书，精心组织施工。 （5）、接触网支柱基础钻孔灌注桩定位时，定位以相应的接触网基础位置预留表或接触网基础平面布置图为准。 （6）、成孔施工应一次不间断的完成，成孔完毕至灌注混凝土的间隔时间不应大于24小时。 （7）、钢筋笼在起吊、运输和安装中应采取措施防止变形。 （8）、钢筋笼安装深度应符合设计要求，钢筋笼吊装完毕应
5、进行隐蔽工程验收，合格后应立即浇灌混凝土。 （9）、基础混凝土必须连续浇筑，地脚螺栓和纵向钢筋底部的弯钩应指向基础内部。 （10）、钻孔灌注桩基础采用作业法施工，应严格执行环境保护的有关规定，避免污染道床。 （11）、在无咋轨道施工前，接触网立柱已经架设，CP控制点应设在接触网立柱基础的辅助立柱上，辅助立柱与接触网立柱基础同时浇筑。 （12）、根据设计要求，在基础一侧设置辅助立柱，安装CP控制点。（13）、设置CP辅助立柱要求接触网基础加长，应不影响接触网基础的承载能力，不得改变原接触网基础配筋。CP辅助立柱、CP辅助立柱基础及接触网原基础应一次施工完成。 六、施工要点（1）、接触网支柱基础应
6、在路基级配碎石碾压完成后施工，采用洛阳铲开挖，基坑直径为700mm。ZH160型基础从基础顶至原地面以下1.2m深度范围内采用方桩，YZHJC-2型基础从基础顶至原地面以下1.5m深度范围内采用方桩，施工时应做适当的人工开挖并加模板，在地脚螺栓定位无误后一次浇筑混凝土。（2）接触网基础顶的定位钢板应与基础面齐平。 （3）每个基础均需设接地极，接地极施工参见通号(2009)9301铁路综合接地系统接地。在制作基础时，应在基础沿线路方向小(大)里程侧面预制2个桥隧型接地端子；在区间，底面以下的接地端子与电缆槽内接地端子连接，另一个接地端子供无砟轨道板及附近金属设施就近接地。因此要求电缆槽内，对应每
7、个接触网支柱处应设有接地端子；在站内支柱基础地面以下的接地端子接接地扁钢。 （4）地脚螺栓体应工场加工，地脚螺栓、螺母、垫圈、定位钢板采用热浸镀锌防腐，采用热浸镀锌时，地脚螺栓、垫圈要求二级镀锌，螺母要求一级镀锌，地脚螺栓的定位尺寸允许误差为+1mm。螺母和垫圈的机械性能等级应与螺栓相匹配。 （5）钢筋笼的主筋应通长，若需接长时采用焊接接长，其搭接长度不小于20cm，在钢筋笼子内侧每隔2m左右设一道架立箍筋。先安装好地脚螺栓，在焊接钢筋笼最上面的一道架立箍筋。地脚螺栓的定位尺寸允许误差为+0.5mm.地脚螺栓底部的弯钩应指向基础内部。基础混凝土施工时应注意保护基础顶面外露的地脚螺栓。 （6）、
8、钻孔灌注桩成孔至设计深度后，应会同工程有关各方对成孔深度等级进行检验，确认符合要求后，方可进行下一道工序施工。钻孔灌注桩基础混凝土采用C25，钢筋保护层不小于45mm。（7）、地脚螺栓布置具有方向性，应严格按照图纸尺寸进行施工，施工进行中及施工完毕时均需不断进行检查和校正。 (8)、顶帽混凝土养护时，注意保护外露的地脚螺栓并用油布或聚乙烯薄膜裹扎等措施进行防护，以避免支柱与拉线安装前损坏螺纹。 （9）、基础施工完毕后，应以沥青混凝土填实基础与路基结合，防止从结合部位渗水，并恢复路基防水坡。（10）、控制点标识应清晰、齐全、便于准确识别和使用。（11）、CP辅助立柱设置在接触网基础的小里程端，避
9、免其与拉线基础干扰。 （12）、在接触网下锚基础设置CP临时基桩前，站前施工单位应与接触网下锚柱补偿坠砣坨位置、开关柱操作机构箱。七、人员配置(1)劳动力组织方式：采用架子队组织模式组建作业队。 (2)施工人员应结合工艺试验确定的施工方案、机械、人员组合、工期要求进行合理配置。 项目部施工组织机构图如下附：施工组织机构图铁十局大西客专第三项目部组织机构图施工负责人：于东新总工程师：底占武副经理：张爱国 安全总监：刘书峰 综合管理部：李凯平安全质量部 ：曾焕然工程技术部:孙明浩财务部 ：甘孝鹏试验室 ：范勖超架子一队架子二队八、材料要求（1）、基础埋设在盐渍土地段时，根据盐渍侵蚀类型基础必须使用
10、相应的抗硫酸盐、氯盐混凝土或其它防腐混凝土制作。 （2）、水泥应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥。其质量应分别符合GB175、GB1344、的规定。不应采用快硬型水泥。 （3）、细骨料应采用洁净天然、极配合理、质地坚硬的中砂石，其质量应符合GB/T14684的规定。不得采用未经淡化的海砂。（4）、粗骨料应采用坚硬的碎石或卵石，并宜用粒径5 -40mm连续级配的石料。其最大粒径不得大于钢筋笼主筋最小净距的1/3，且不大于40mm，其质量应符合国家标准GB/T14685规定。不宜选用石灰石碎石。（5）、混凝土拌和用水不应含
11、有影响混凝土正常凝结硬化及对钢筋有腐蚀作用的有害物质、污水、泥水、pH值小于4的酸性水等，其质量应符合JGJ 63规定。（6）、混凝土中掺用得外加剂质量及应用技术应符合GB 8067的规定，外加剂的选用应考虑与水泥成份、水质、外加剂间的兼容性，保证拌制的混凝土性能，不宜使用早强剂。（7）、基础纵向钢筋采用HRB335级，箍筋采用HPB235级。（8）、焊条应采用与主体钢筋强度相适应的型号，并应符合现行相应标准的规定。（9）、地脚螺栓的材质为16Mn钢或35号优质碳素钢，其质量应分别符合GB/T 1591、GB/T699的规定。螺母和垫圈的机械性能等级应与螺栓相匹配。（10）、基础中的地脚螺栓、
12、螺母、垫圈均热浸镀锌防腐，锌层附着量不低于350g/，即任何局部锌层厚度不低于50um。地脚螺栓的加工要求见相应的零件图。（11）、本工序引用的材料标准 1、GB 175- - - 硅酸盐水泥、普通硅酸盐水泥2、GB 1344- - - 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 3、GB/T 14684- - - 建筑用砂4、GB /T 14685- - - 建筑用卵石、碎石 5、JGJ 63- - - 混凝土拌合用水标准6、GB 8076- - - 混凝土外加剂1499.-1499.- - - 钢筋混凝土用热轧带肋钢筋 8、GB 13013- - - 钢筋混凝土用热轧光圆钢筋 9
13、、GB 700- - - 碳素结构钢 10、GB/T 699- - - 优质碳素结构钢 11、GB/T 1591- - - 低合金高强度结构钢 九、机具设备配置（1）机械设备配置 主要施工机械配置表序号名称型号数量备注1全站仪莱卡TC120112电子水准仪13砼运输车24电焊机15钢筋截断机16钢筋弯曲机17调直机18汽车吊25T19洛阳铲11050KW发电机111运输卡车1（2）模板配备及准备情况根据工期及进度的要求，模板投入情况如下：模板：根据工期要求，拟投入10套模板。 十、质量控制及检验 （1）、钢筋笼应应采用环形模制作，钢筋笼的外形尺寸应符合设计要求，其质量检验标准应符合下表的规定。 （2）、施工中应严格遵守铁路电力牵引供电工程接触网支柱施工作业指南 （TZ371-2009）有关规定，严格工序控制，即使进行中间质量检验和隐蔽工程验收。 （3）、基
