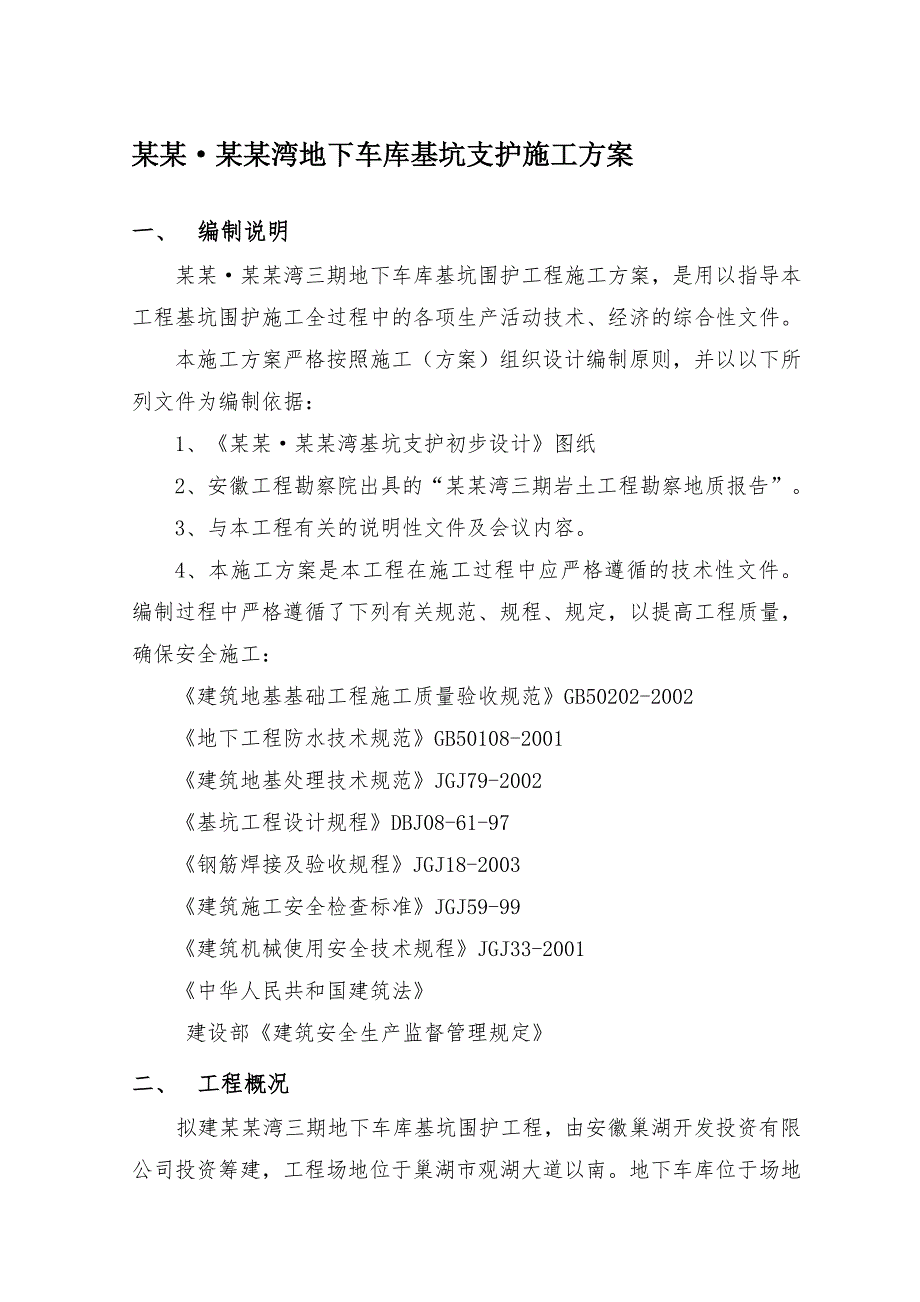

1、某某某某湾地下车库基坑支护施工方案一、 编制说明某某某某湾三期地下车库基坑围护工程施工方案，是用以指导本工程基坑围护施工全过程中的各项生产活动技术、经济的综合性文件。本施工方案严格按照施工（方案）组织设计编制原则，并以以下所列文件为编制依据：1、某某某某湾基坑支护初步设计图纸2、安徽工程勘察院出具的“某某湾三期岩土工程勘察地质报告”。3、与本工程有关的说明性文件及会议内容。4、本施工方案是本工程在施工过程中应严格遵循的技术性文件。编制过程中严格遵循了下列有关规范、规程、规定，以提高工程质量，确保安全施工：建筑地基基础工程施工质量验收规范GB50202-2002地下工程防水技术规范GB50108

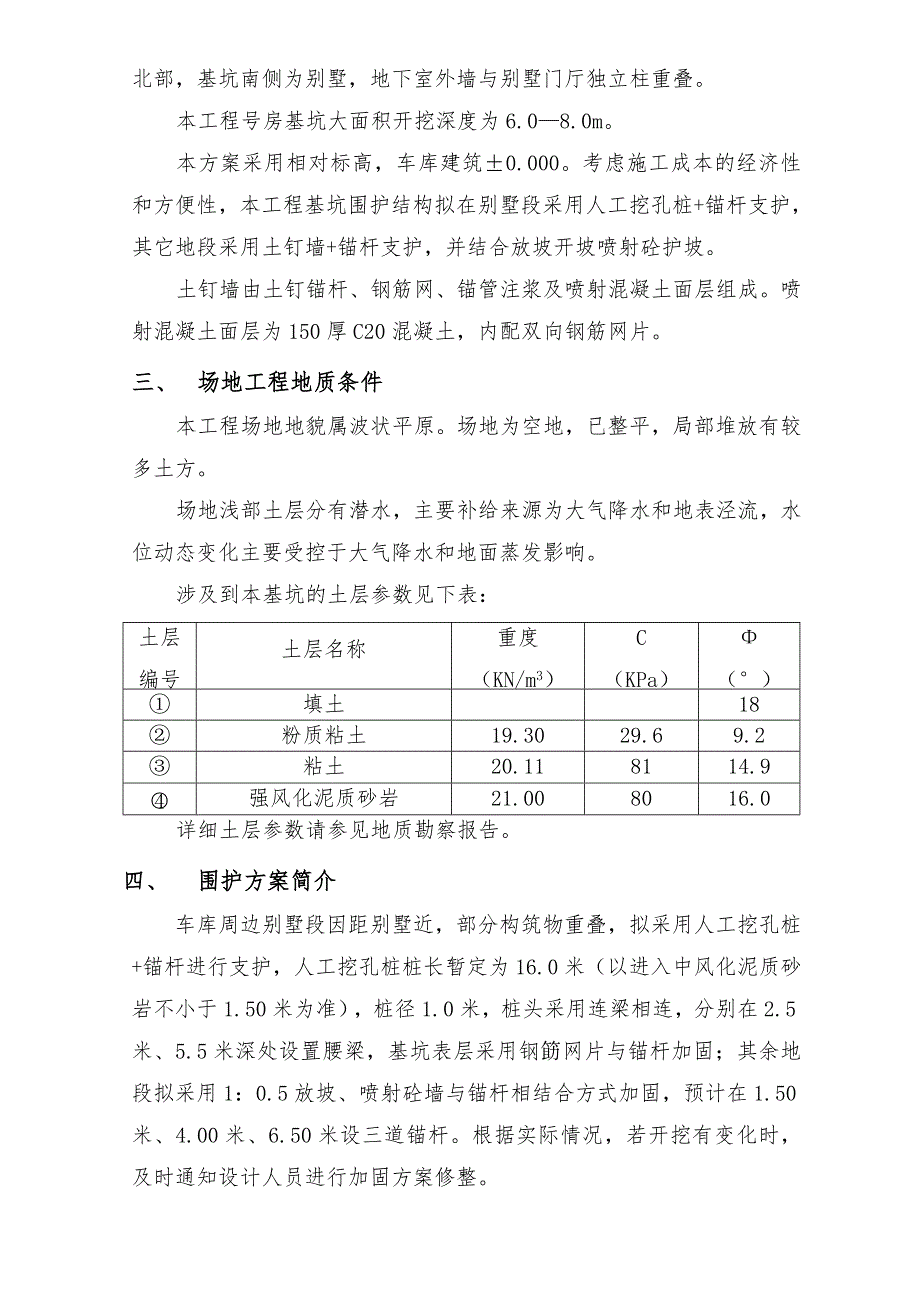

2、-2001建筑地基处理技术规范JGJ79-2002基坑工程设计规程DBJ08-61-97钢筋焊接及验收规程JGJ18-2003建筑施工安全检查标准JGJ59-99建筑机械使用安全技术规程JGJ33-2001中华人民共和国建筑法建设部建筑安全生产监督管理规定二、 工程概况拟建某某湾三期地下车库基坑围护工程，由安徽巢湖开发投资有限公司投资筹建，工程场地位于巢湖市观湖大道以南。地下车库位于场地北部，基坑南侧为别墅，地下室外墙与别墅门厅独立柱重叠。本工程号房基坑大面积开挖深度为6.08.0m。本方案采用相对标高，车库建筑0.000。考虑施工成本的经济性和方便性，本工程基坑围护结构拟在别墅段采用人工挖孔
3、桩+锚杆支护，其它地段采用土钉墙+锚杆支护，并结合放坡开坡喷射砼护坡。土钉墙由土钉锚杆、钢筋网、锚管注浆及喷射混凝土面层组成。喷射混凝土面层为150厚C20混凝土，内配双向钢筋网片。三、 场地工程地质条件本工程场地地貌属波状平原。场地为空地，已整平，局部堆放有较多土方。场地浅部土层分有潜水，主要补给来源为大气降水和地表泾流，水位动态变化主要受控于大气降水和地面蒸发影响。涉及到本基坑的土层参数见下表：土层编号土层名称重度（KN/m3）C（KPa）（）填土18粉质粘土19.3029.69.2粘土20.118114.9强风化泥质砂岩21.008016.0详细土层参数请参见地质勘察报告。四、 围护方案

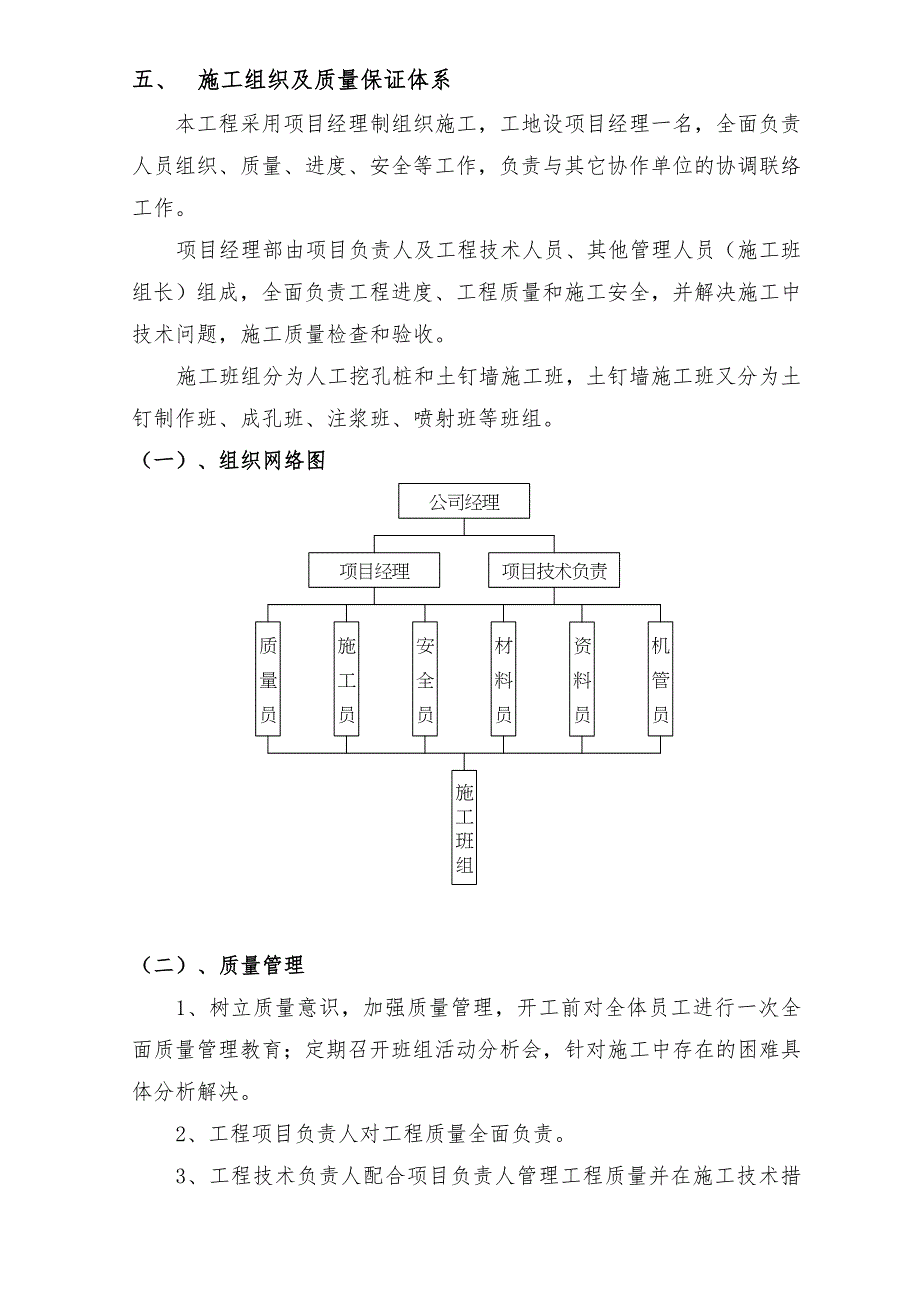

4、简介车库周边别墅段因距别墅近，部分构筑物重叠，拟采用人工挖孔桩+锚杆进行支护，人工挖孔桩桩长暂定为16.0米（以进入中风化泥质砂岩不小于1.50米为准），桩径1.0米，桩头采用连梁相连，分别在2.5米、5.5米深处设置腰梁，基坑表层采用钢筯网片与锚杆加固；其余地段拟采用1：0.5放坡、喷射砼墙与锚杆相结合方式加固，预计在1.50米、4.00米、6.50米设三道锚杆。根据实际情况，若开挖有变化时，及时通知设计人员进行加固方案修整。五、 施工组织及质量保证体系本工程采用项目经理制组织施工，工地设项目经理一名，全面负责人员组织、质量、进度、安全等工作，负责与其它协作单位的协调联络工作。项目经理部由项
5、目负责人及工程技术人员、其他管理人员（施工班组长）组成，全面负责工程进度、工程质量和施工安全，并解决施工中技术问题，施工质量检查和验收。施工班组分为人工挖孔桩和土钉墙施工班，土钉墙施工班又分为土钉制作班、成孔班、注浆班、喷射班等班组。（一）、组织网络图（二）、质量管理1、树立质量意识，加强质量管理，开工前对全体员工进行一次全面质量管理教育；定期召开班组活动分析会，针对施工中存在的困难具体分析解决。2、工程项目负责人对工程质量全面负责。3、工程技术负责人配合项目负责人管理工程质量并在施工技术措施方面对工程质量起保证作用。并配合项目负责人进行各工序质量及自检工作。各道工序必须在认真自检的基础上由施
6、工监理人员验收合格后方可进行下一道工序的施工。4、施工前由施工技术负责人认真分析阅读设计图纸、了解施工意图，向各施工班组作施工技术交底并召开技术交底会，针对工程中质量重点环节着重提出易出差错的工序质量点及如何预防的技术措施。5、把好工序质量关，按要求进行自检通过。6、值班施工员要认真做好施工原始记录的收集和整理工作，加强施工资料管理。7、原材料进场，材料员对规格质量数量进行验收，并与监理工程师一起取样送检。（三）、质量保证体系1、施工准备过程的质量保证。施工准备关系到工程施工的经济合理性和工程量的稳定性、直接影响工程的最终质量：（1）综合地分析本工程特点，提出防范措施，按施工组织设计和规划搞好
7、各项施工准备工作，指导各项施工活动。（2）严格按质量标准订货、采购，材料进库进场严格进行质量验收，按规定的条件及要求堆放、保管，从本质上保证工程质量。（3）正确选择机械设备，搞好机械施工设备的检修工作。使机械设备保持良好的技术状态，从而保证施工质量。2、施工过程的质量保证：（1）严格按照设计图纸、施工验收规范、施工操作规程施工，从根本上减少和预防质量事故。（2）加强施工质量的检查和验收，加强中间检查和技术复核以确保工程质量。（3）掌握工程质量动态开展质量统计分析。加强工序质量的分析和控制，对于发现的质量问题或影响的不利因素，及时采取措施以消除。（4）配合工程监理对工程质量的监控。六、 施工进度
8、围护施工分设备、人员进场准备开工，正式施工、人员设备退场等阶段。制约工程进度的主要是人工挖孔桩施工及初强阶段、挖土配合土钉墙施工的进度。故在围护施工开挖中，挖土一定要和土钉墙施工配合好。1、设施、人员进场准备开工。工作内容包括施工设备进场安装、临设搭建、水电线路布控等。预计3天完成。2、人工挖孔桩施工：人工成孔、钢筋笼的加工、钢筋笼的下放、混凝土的灌注、锚杆成孔、下放钢绞线、孔底注浆、桩顶连梁制作和浇注、组装钢腰梁、上梁、张拉锁定。至初强达75%时，暂估人工挖孔桩施工工期为30天。3、土钉墙施工：土钉墙施工的特点是边开挖边支护，分层分段支护，每次开挖后应立即开始支护，不能停顿。根据土钉墙的特点
9、，组织设备、人员施工，暂估土钉墙施工工期为20天。4、土方开挖：土方开挖在围护施工期间随土钉墙进度，待土钉墙施工完成后，集中力量进行出土开挖，预计全部挖完需一周时间。5、退场：设备人员退场需2天。综上所述，排作不可见因素影响，预计需有效工期需:60天。七、 施工准备施工准备分为施工现场准备、技术准备和原材料、机械设备准备。（一）、现场准备1、设备进场前进行施工现场踏勘，详细了解场地情况、地质情况及周围环境状况。充分做好前期准备工作，在合同签订后，马上进入准备阶段，组织落实人员、联系材料、检查机械的完好性、进驻机械等项工作。2、了解水源、电源位置及最大可用量，并将水、电接至施工地点，现场供电电力
10、不小于100KW，供水量不小于70m3/天；3、请甲方进行地下障碍及管线交底，协助业主摸清地下障碍及周边管线情况；确定周边工程桩的位置，确使围护施工不影响到工程桩；4、根据现场场地状况，选择合适的位置搭设水泥库及搅拌台，水泥库面积约50m2一座；5、落实材料供货单位，并根据施工进度制定材料供货计划，提前组织主材（水泥）进场，办理材料报验手续，并按规定现场取样送检，主材水泥三天强度、安定性合格后方可投入使用。6、安排有关职工食宿等后勤工作及工具间等的房舍问题。（二）、技术准备 1、学习有关图集、施工规范以及技术文件。组织技术、管理人员全面熟悉图纸，领会设计意图，明确质量要求； 2、进行图纸交底，
11、做好图纸会审工作；3、做好对机组人员的技术、安全及文明施工交底工作；4、组织召开安全技术交底会议。（三）定位放线 1、会同甲方单位做好定位和水准点的现场交接、复核、签证工作；提请总包方在开始施工前，组织技术、安全、综合交底，对标高、坐标和基准点进行交接。2、根据定位线放出围护结构定位控制点、围护开挖线位置。八、 施工机械和人员配置（一）、施工机械的配置我公司自创办以来，长期从事各种类型的围护工程及各种桩基工程，在围护的施工工艺上积累了丰富的施工经验，不断地完善了针对地质情况不同的质量控制措施。因本次方案设计主要考虑挖深较深的地下车库部份，故本次施工方案编制也主要考虑车库部份的施工。综合考虑本工
12、程实际情况，施工场地布置，甲方提供施工用电、用水量，设备施工能力完好率。本次围护工程施工暂拟选用：土钉墙设备1套，人工挖孔桩设备若干。设备名称型号及规格功率（KW）单位数量9M3空压机WY-9/7-Y台2喷浆机PZ-5B5.5台1注浆机UBJ1.82.2台1冲击钻机JB12-C台2洛阳铲80mm把2搅拌机HJ-200型2.2台1电焊机BX-350/4007.5台2切割机L30-4002.2台1钢筋调直机2.2台11、单套设备（二）施工人员的配置施工人员的配置采用公司基本职工与农民工相结合的方法，管理人员及技术工由公司配备，具体人员配置情况见下：工种人数工作内容电焊工1锚杆制作及钢筋焊接、锚固砼
13、喷射工1面层砼喷射枪操作注浆工1锚管内注浆操作电工1各种电器设备管理及线路铺设辅助工10锚杆打设、人工挖孔桩成也及其它辅助性工作管理后勤2施工管理及材料管理合计16由于施工中部分工种及施工工序的上下衔接关系，施工人员可进行工种转换兼任，现场实际施工人员数会与本表计划有所不同。九、 总体施工顺序针对本工程，制定本次支护工程的总体施工顺序如下：人工挖孔桩定位施工冠梁施工土方第一次开挖第一层锚杆施工土方第二次开挖第一道腰梁施工土方二次开挖第二道锚杆施工土方三次开挖第二道腰梁施工土方四次开挖第三道锚杆施工土方开挖至基底周边排水沟施工十、 人工挖孔桩施工1、施工工艺按照施工要求，做好施工准备工作，技术人
