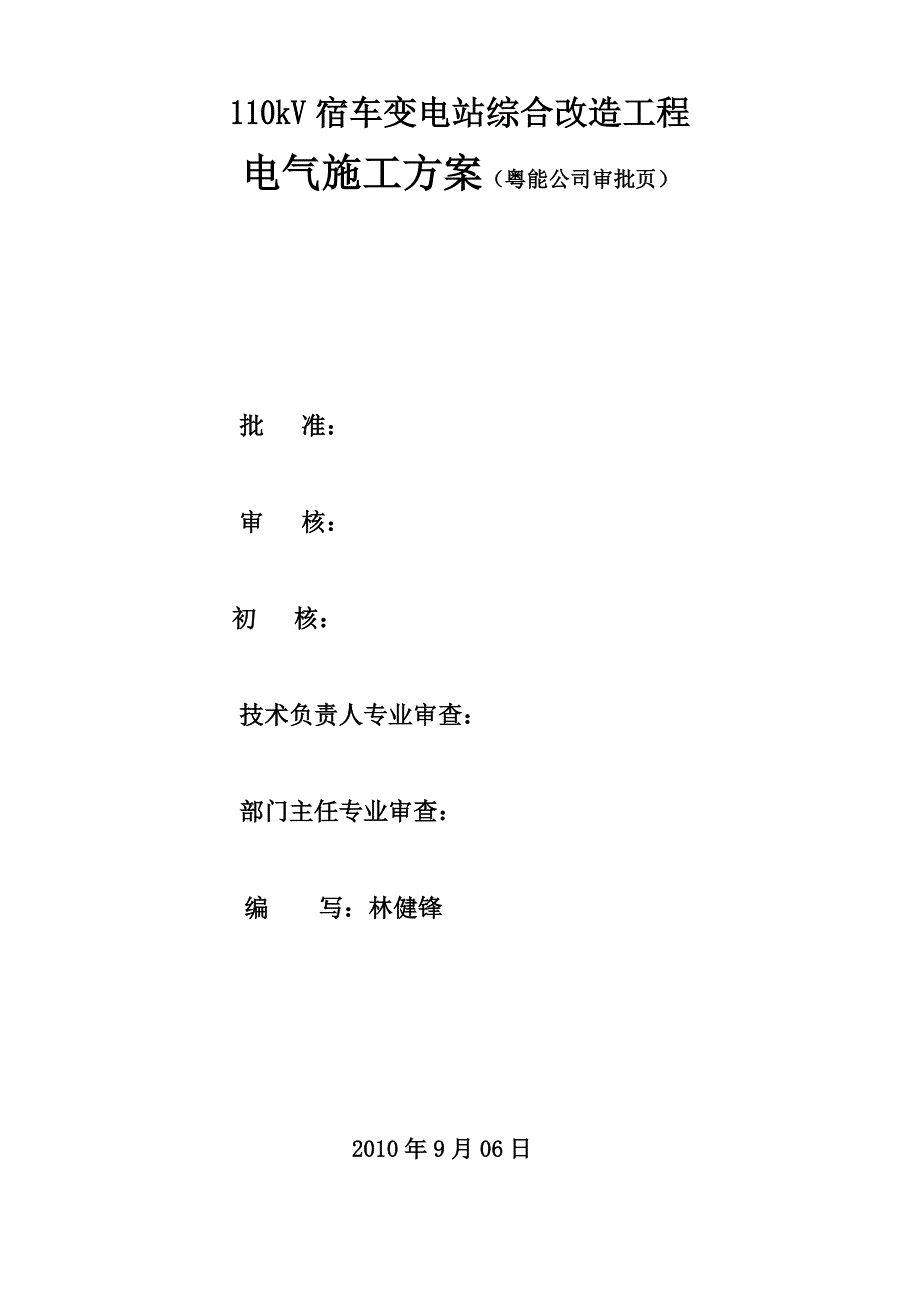

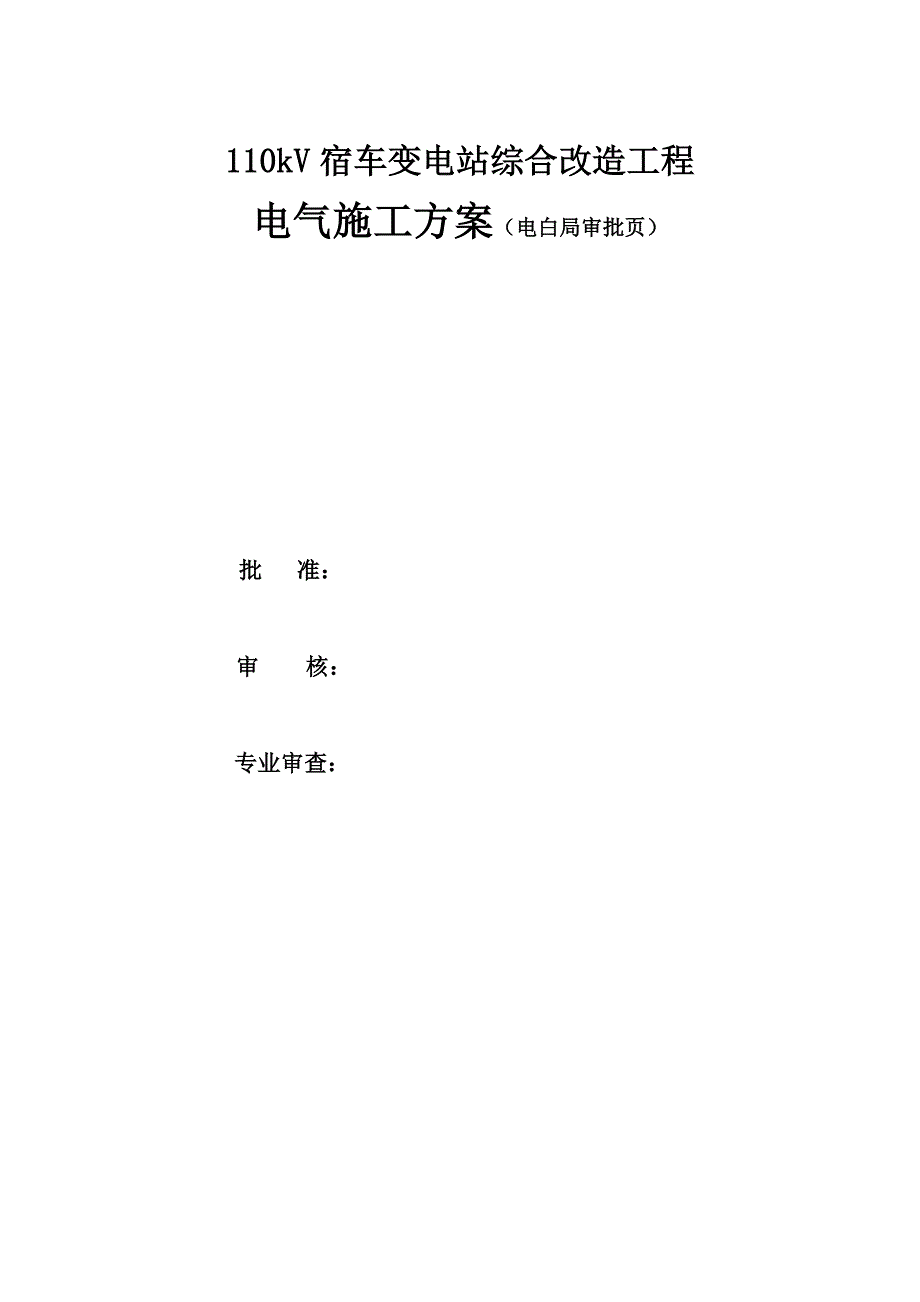

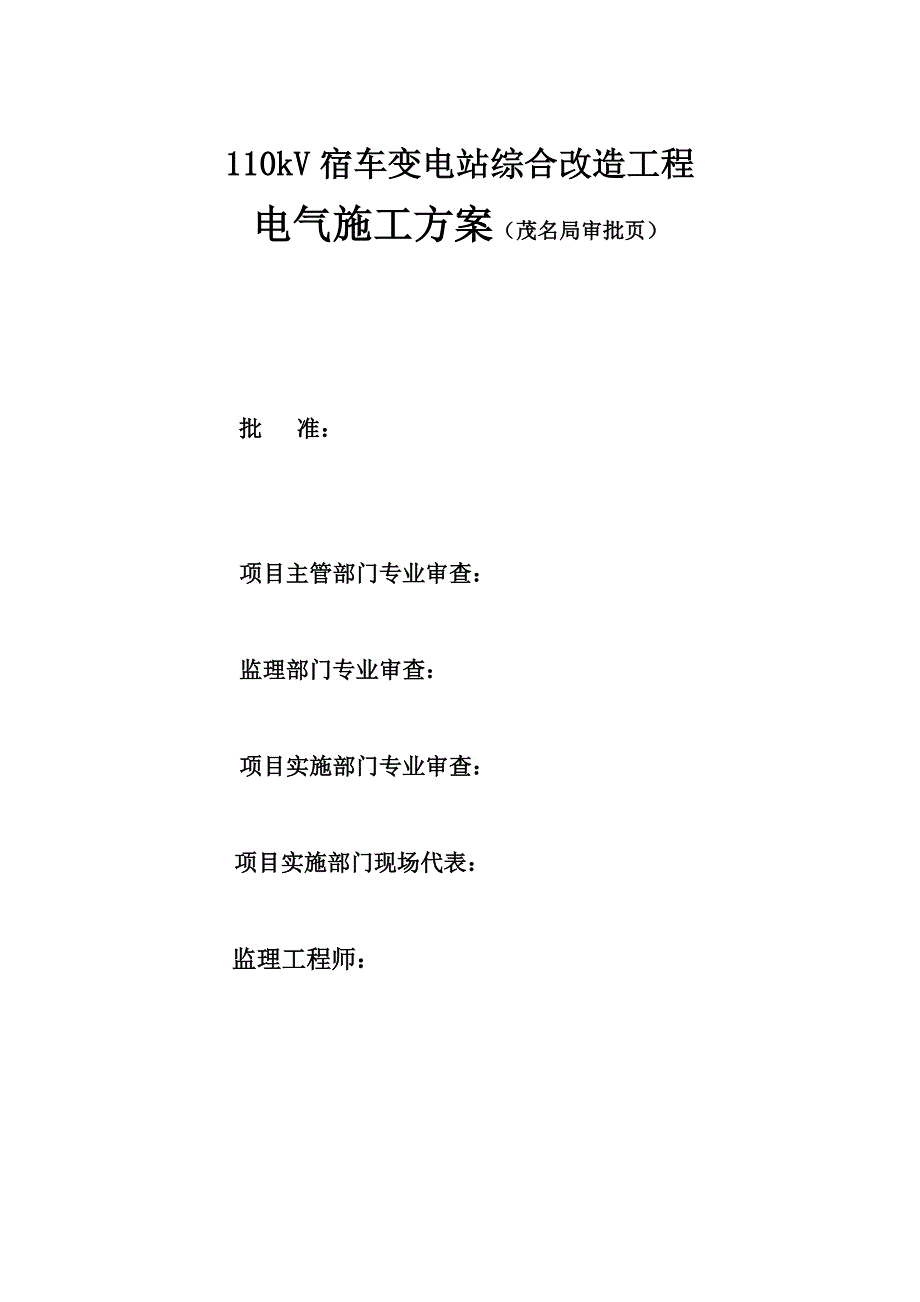

1、110kV宿车变电站综合改造工程电气施工方案（茂名局审批页）批 准： 项目主管部门专业审查：监理部门专业审查：项目实施部门专业审查：项目实施部门现场代表：监理工程师：110kV宿车变电站综合改造工程电气施工方案（电白局审批页）批 准： 审 核：专业审查：110kV宿车变电站综合改造工程电气施工方案（粤能公司审批页）批 准： 审 核： 初 核：技术负责人专业审查：部门主任专业审查： 编 写：林健锋2010年9月06日工 程 概 况根据茂名供电局2010年度技改计划的要求，将对110KV宿车变电站进行综合改造。该工程由茂名市粤能变电工程分公司负责施工。为了更好地落实各项安全、技术措施，确保该改造工
2、程安全、优质、准时完成；以及合理组织施工，提高施工质量和施工安全，根据本项工程特点，经我单位技术人员和供电局生技部协商，特制定此施工方案。其主要内容如下：一、工程施工内容二、施工计划工期三、施工及停电步骤四、施工前准备工作五、施工组织措施六、安全措施、危险点分析及防范措施七、施工技术措施八、施工工艺要求九、其他一、工程施工内容：1、主变部分 （1）更换#1主变，新上主变压器为SSZ11-31500/110,容量：131.5MVA；须拆除原有#1主变SSZ7-20000/110；更换中性点设备；新增35kV中性点避雷器。 （2）更换35kV跨条共300米； （3）更换10kV母线桥为3150A的
3、绝缘铜管母线，长度为100米；更换10kV避雷器；（4）拆除原#1主变油池及主变构架，新建相应油池及主变构架；使用原有主变基础；新建事故油池一个，尺寸为2.5米6米2、110kV 部分 （1）更换#1主变变高1101开关一台相关引线及线夹，拆除原来的SF6断路器LW6-110，换上新的西门子SF6断路器3AP1 FG-145kV，拆除原有基础后新建相关基础；（2）新建一PT间隔，原间隔在新间隔调试完成后拆除； （3）更换隔离开关3组：使用原有基础，更换基础槽钢； （4）更换#1主变变高间隔3台110kV电流互感器；使用原有基础，更换基础槽钢；使用原有基础，更换基础槽钢； （5）更换3台110k
4、V 1M母线电压互感器；在新间隔新建相关基础。 （6）更换111PT间隔3台避雷器；在新间隔新建相关基础； （7）新建端子箱及相应基础两个（111PT端子箱，#1主变变高端子箱）；（8）更换#1主变变高跨条，长约150米，及相金具材料。（9）更换1M母线约200米，并更换各间隔的1M引下线和相应的金具设备。（10）更换旁路母线。 3、35kV 部分 （1）共改造隔离开关13组，使用原有基础，更换基础槽钢； （2）更换31PT间隔3台避雷器使用原有基础；在新PT间隔新建相应基础。 （3）增加主变间隔避雷器 a、增加#1主变变中间隔3台避雷器；新建相关基础； b、增加#2主变变中间隔3台避雷器；新
5、建相关基础； （4）改造3台35kV 1M母线电压互感器（31PT），将35kV PT间隔由原间隔移至最内侧的备用间隔（靠近110kV场地侧），新建相关基础；（6）拆除原35kV母线后重新架设35kV母线。 4、10kV 部分 （1）共改造20面开关柜，包括： a、#1主变进线开关柜1面； b、#1主变进线隔离柜1面； c、母线分段开关柜1面； d、母线分段隔离柜1面； e、电容器柜1面； f、站用变开关柜2面； g、站用变柜2面； h、母线设备柜1面； i、出线柜10面，上出线开关柜； j、更换52PT柜内的PT及熔断器。 使用原有基础，更换基础槽钢，新建部分基础。 （2）新建一组4500k
6、Var电容器组 a、在户外原35kV场地备用间隔位置新建#1电容器组及相关基础，需拆除已有基础（共四个间隔）； b、新建400400电缆沟共50米；新建800800电缆沟共75米； c、在原电缆井入口旁边新建一800800的电缆井入口，接通原电缆井。（3）由电容器开关柜引出到户外的电容器组的高压电缆的引下部分需做一个铝合金桥架，规格大概为400400长度为20米，具体尺寸由高压柜厂家到现场测量的数据为准。（4）改造2台站用变，需拆除原35kV场地2站用变。二、施工计划工期1.工程计划工期：施工计划工期：2010年08月20日至2010年12月21日 共137天施工进度表 日期天数8月20日至9
7、月06日9月7日 至11月6日10月25日 至12月26步骤一步骤二步骤三步骤一：2010年8月20日至2010年9月06日 共18天1、 新建110kV1M母线PT基础；8月20-8月30日，共11天2、 安装110kV1M母线PT间隔设备（暂不接入系统）；8月31-9月6日，共7天3、 安装用于10kV临时供电的环网柜，及敷设好临时转供电的环网柜进线电缆，制作好环网柜侧的电缆头，开关柜侧暂不接入；9月4日至9月5日4、 #2主变转检修；10kV2M母线转检修；将敷设的临时转供电的环网柜进线电缆驳接至#2主变变低5022靠母线侧处；拆除502开关柜至#17副柜的母排；10kV曙光场线F02转
8、检修，将10kV曙光场线F02接至临时供电环网柜；10kV大衙线F08转检修，将10kV大衙线F08接至临时供电环网柜；9月6日步骤二：2010年9月7日 至2010年11月6日共61天1、 110kV1M母线转检修，#2主变由110kV菠宿线经旁路母线转供电，更换110kV1M母线及其引下线；拆除#1主变变高开关，更换CT、刀闸；10kV林头南线F13转检修，将10kV林头南线F13接至临时供电环网柜；10kV林头北线F14转检修，将10kV林头北线F14接至临时供电环网柜；10kV下洞线F17转检修，将10kV下洞线F17接至临时供电环网；9月7日-9月13日，共7天2、 验收，整改；9月
9、14日至9月16日；共3天；3、 110kV1M母线送电及新110kV1M母线PT运行，9月17日；4、 拆除#1主变本体及#1主变变高跨条；9月8日至9月9日。共2天5、 新建#1主变构架基础及#1主变变高开关基础；9月9日至9月28日共20天6、 110kV1M母线检修，吊装#1主变变高开关。9月23日7、 #1主变变高开关二次接线，调试及一次引线安装（母线引下线暂不安装）、9月24日-9月30日。共7天。8、 110kV1M母线检修，安装1M母线至刀闸的引下线及#1主变变高跨条安装。10月7日9、 验收，整改。10月8日10、 #1主变本体安装及变低母线桥安装；10月7日至10月16日，
10、共10天11、 #1主变本体验收及整改；10月17日至10月19日，共3天；12、 35kV1M母线检修，在#1主变变中间隔处将母线解口，并用临时电缆将35kV PT、站用变接至#2主变变中、宿谭线、宿观线间隔的母线上，35kVPT间隔的母线引下线临时拆除，拆除35kV备用间隔的母线引下线；恢复#2主变变中、宿谭线、宿观线间隔的母线运行；拆除35kV备用间隔的母线引下线；9月10日13、 更换#1主变变中间隔的刀闸，35kV备用间隔刀闸及#1主变变中跨条，9月11日至9月20日，共10天14、 #1主变变中间隔的刀闸及#1主变变中跨条验收、整改15、 拆除#1主变变低开关柜及出线柜，9月14至
11、9月16日，共3天；16、 开关柜基础改造，9月17日至9月25日，共9天；17、 开关柜安装及调试，9月26日至10月10日，共15天；18、 开关柜验收及整改，10月11日至10月13日，共2天；19、 #1主变启运，10月14日20、 10kV林头南线F13转检修，将10kV林头南线接至新开关柜，验收，启运；拆除35kV站用变；10月15日21、 10kV林头北线F14转检修，将10kV林头北线接至新开关柜，验收，启运；10月16日22、 10kV下洞线转F17检修，将10kV下洞线接至新开关柜，验收，启运；10月17日23、 #2主变转检修，10kV2M母线转检修，安装#2主变变低进线
12、开关柜至#17柜的联络母排；安装#2站用变开关柜至C02电容器开关柜的母排；更换52PT；10kV曙光场线锋转检修，将10kV曙光场线份接至新开关柜；10kV大衙线F08转检修，将10kV大衙线F08接至新开关柜；10月18日。步骤三：2010年10月15日 至2010年12月16日共63天1、 将35kV宿谭线，宿观线用临时电缆接至备用间隔运行，并将35kVPT临时电缆拆除，并恢复其在#1主变变中、35kVPT间隔的母线的引下线；10月15日；2、 更换#2主变变中、宿谭线、宿观线间隔的母线及相应间隔的引下线，并更换#2主变变中、35kV宿谭线、35kV宿观线间隔的刀闸；新建35kVPT间隔
13、；10月16日至11月30日，共15天3、 验收、整改。10月31日至11月1日，共2天4、 将35kV宿谭线、宿观线接至原间隔内，恢复送电；11月2日；5、 #1主变变中、35kVPT间隔的母线拆除，11月3日；6、 新建35kV母线构架基础及电容器组基础，11月4日至11月23日，共20天；7、 安装新建构架至#2主变变中、35kV宿谭线、35kV宿观线间隔的母线构架的母线，11月24日至11月25日，共2天；8、 #2主变变中、35kV宿谭线、35kV宿观线间隔的母线检修，恢复35kV母线运行方式。11月26日9、 电容器组安装，11月27日至12月11日，共15日10、 电容器组验收，
14、整改，12月12至12月13日，共2天11、 停电接入，送电，12月14日。12、 110kV3M母线转检修，更换110kV3M母线；12月15日至12月21日三、施工及停电步骤2010年08月 05日至2010年 11月26日 共 122天日期工作内容工期系统要求备注9月6日将敷设的临时转供电的环网柜进线电缆驳接至#2主变变低5022靠母线侧处；拆除502开关柜至#17副柜的母排；10kV曙光场线F02转检修，将10kV曙光场线F02接至临时供电环网柜；10kV大衙线F08转检修，将10kV大衙线F08接至临时供电环网柜1天#2主变转检修；10kV2M母线转检修；9月7日-9月13日，共7天更换110kV1M母线及其引下线，将10kV林头南线F13接至临时供电环网柜；，将10kV林头北线F14接至临时供电环网柜；，将10kV下洞线F17接至临时供电环网共7天110kV1M母线检修；10kV林头南线F13转检修；10kV林头北线F14转检修；10kV下
