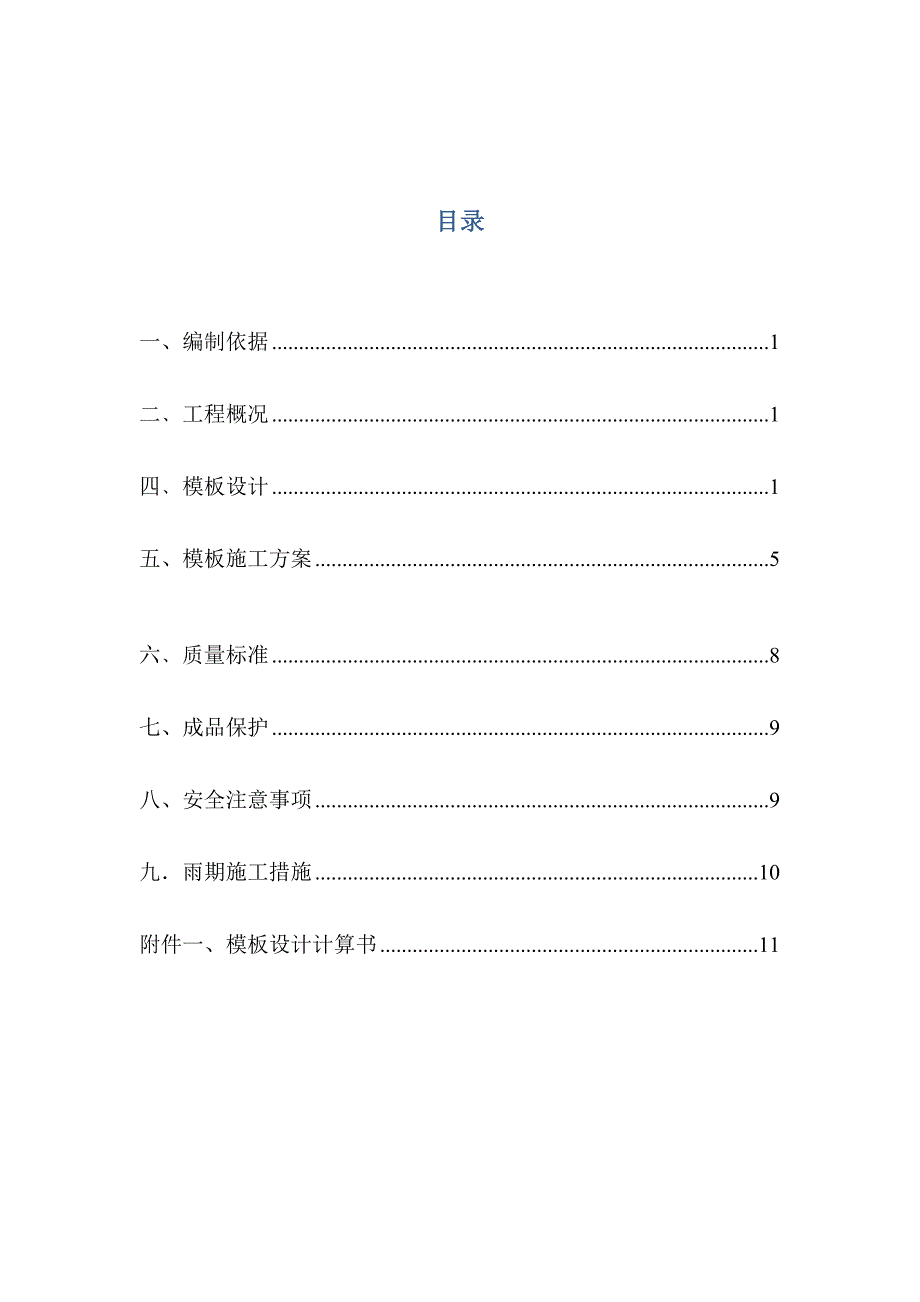

广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第2页
第2页 / 共21页

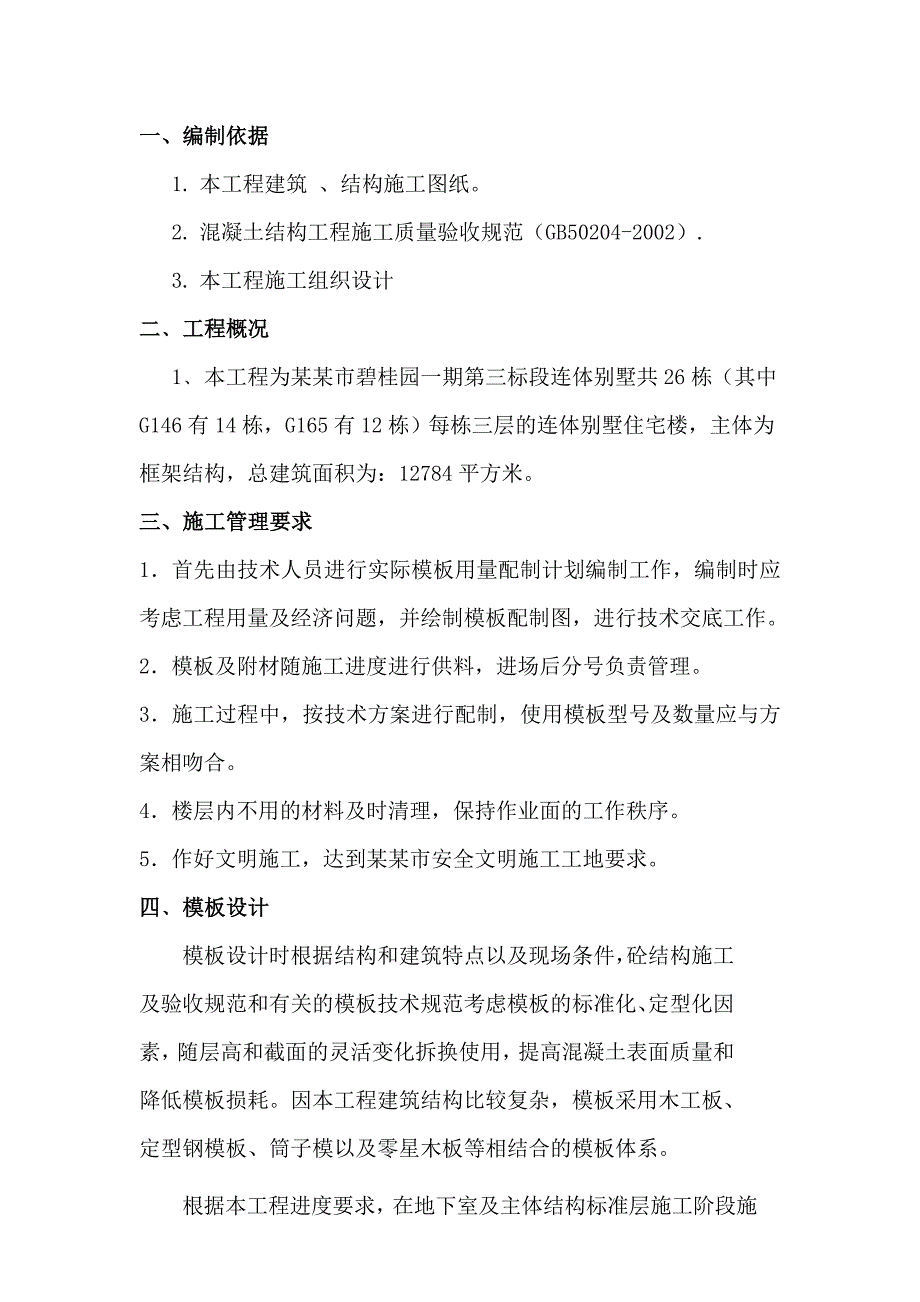

广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第3页
第3页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第4页
第4页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第5页
第5页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第6页
第6页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第7页
第7页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第8页
第8页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第9页
第9页 / 共21页
广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc》由会员分享,可在线阅读,更多相关《广东某三层框架结构连体别墅住宅楼模板施工专项方案.doc(21页珍藏版)》请在第壹文秘上搜索。

1、某某碧桂园一期工程模板施工专项方案编制人: 审批人:某某建设物业发展总公司目录一、编制依据1二工程概况1四模板设计1五、模板施工方案5六质量标准8七、成品保护9八、安全注意事项9九雨期施工措施10附件一、模板设计计算书11一、编制依据1. 本工程建筑 、结构施工图纸。2. 混凝土结构工程施工质量验收规范(GB50204-2002).3. 本工程施工组织设计二工程概况 1本工程为某某市碧桂园一期第三标段连体别墅共26栋(其中G146有14栋,G165有12栋)每栋三层的连体别墅住宅楼,主体为框架结构,总建筑面积为:12784平方米。三、施工管理要求1首先由技术人员进行实际模板用量配制计划编制工作

2、,编制时应考虑工程用量及经济问题,并绘制模板配制图,进行技术交底工作。2模板及附材随施工进度进行供料,进场后分号负责管理。3施工过程中,按技术方案进行配制,使用模板型号及数量应与方案相吻合。4楼层内不用的材料及时清理,保持作业面的工作秩序。5作好文明施工,达到某某市安全文明施工工地要求。四模板设计模板设计时根据结构和建筑特点以及现场条件,砼结构施工及验收规范和有关的模板技术规范考虑模板的标准化、定型化因素,随层高和截面的灵活变化拆换使用,提高混凝土表面质量和降低模板损耗。因本工程建筑结构比较复杂,模板采用木工板、定型钢模板、筒子模以及零星木板等相结合的模板体系。根据本工程进度要求,在地下室及主

3、体结构标准层施工阶段施工阶段,配制模板进行流水施工周转使用。模板表面要涂刷隔离剂,浇筑混凝土前要浇水湿润模板,但不得有积水;对于跨度等于或大于4m的梁、板起拱值可取跨度1/400悬臂构件悬臂长度大于等于2m时,悬臂构件取跨度1/160,固定在模板上的预埋件和预留洞均不得遗漏,安装必须牢固,位置准确。模板体系及其支撑系统必须满足以下要求:1、必须具有足够的刚度、强度和稳定性,模板必须完整,不得有漏洞;2、模板接缝必须严密,不得漏浆,防止造成混凝土蜂窝麻面;3、保证各结构的构件尺寸及平整度,满足国家有关规范及相互间尺寸的精确;4、柱模设计框架柱模板采用mm厚木工板,背楞为50100方木,间距250

4、mm。支撑体系采用48钢管斜撑设置三道。柱箍为483.5双钢管柱箍,最底一道距地面200mm,向上间距600mm。 5、现浇楼板模板设计为了减少模板及支撑等材料的投入,根据混凝土结构工程施工质量验收规范(GB50204-2002)对于楼板跨度小于或等于2米,其混凝土拆模强度达到75时,即可拆模。本工程使用早拆体系将大于2米跨度的楼板通过增加支承点,将跨度缩小为小于或等于2米,从而达到早拆模板晚拆支柱的目的。工程采用12mm厚木工板,次楞采用50100方木间距400,主楞采用100100方木间距1200布置;顶板支撑采用碗扣架1.2m1.2m,立杆顶部为可调早拆头,底部为普通垫板。支设方法:先按

5、照图上设计的楼板跨度,按照木工板2.441.22定型尺寸,同时满足支撑不大于1.2米的要求计算好后拆带的宽度及位置,确定好立杆位置。按确定位置搭设好支撑在后拆带部立杆上加设早拆头,非后拆部位加设U托。调整到设计标高铺设主龙骨、铺设次龙骨、铺设后拆带两侧的整张木工板,铺设后拆带木工板。设备层顶板采用483.5钢管加作支撑,立杆间距按1200布置。见图所示:6、梁模板设计梁侧模及底模均采用12mm木工板,内楞50100 方木间距250mm,外楞及斜撑为钢管间距600mm。支撑采用碗扣架并用483.5钢管配合调整梁底高度,梁底小横杆间距600mm设置。基础层采用1.5-2.0m短钢管作支撑用U托调整

6、高度,立杆间距1200mm,梁底小横杆间距600mm设置。见图所示:7.楼梯模板设计采用18mm层板拼装,模板支撑方法如下:背楞采用50100方木,间距400, 顺着楼梯方向摆放,主背楞采用100100方木,间距1200 ,与次龙骨方向垂直,放在可调托撑上。龙骨下采用钢管脚手架支撑系统。如图所示:8、施工缝做法每个流水段施工缝处当板或墙体钢筋绑扎完毕后,浇筑混凝土前,用双层钢板网沿留置的施工缝处卡严,模板拼装后浇筑该段混凝土。待浇筑下一段楼板或墙体前,将钢板网拆除并将混凝土表面清理干净。五、模板施工方案 (一) 施工准备1 施工人员必须仔细审图,清楚结构类型构造特点,明确各部位的尺寸关系和标高

7、,各类洞口大小,位置和标高,砼强度等级要求等。2 组织施工人员熟悉施工技术工程做法质量标准及安全注意事项,通过交底将图纸内容及施工操作规范贯彻到工人中去。3 测量人员精确放出墙检查线,梁底标高,顶板标高,浇筑顶板砼的控制线。4 模板支立前,所在部位钢筋已绑扎完毕,水电管线预埋件已预埋完毕,并已办完钢筋隐检。(二)工艺流程本工程采用梁、板一次浇注,除各分项支模工艺达到要求外,还应注意整体工艺的连接,梁板柱支模顺序总体工艺流程:支柱子模板(剪力墙模板)支梁底模(同时搭设碗扣件板底模支撑系统)绑梁钢筋支梁侧模(同时支立梁柱节点模板)支板底模绑板钢筋1墙体模板 放墙体边线及模板线并校核-安装门窗洞口模

8、板(电梯井墙体)-拼装墙体一侧模板-安装背楞、穿墙防水拉片和斜撑-清除墙内杂物-拼装墙体另一侧模板-安装背楞和斜撑-拉线调平调直模板-拧紧穿墙防水拉片-模板预检2顶板模施工方法:按楼层高度选用脚手架立杆,并搭设至需要高度。加设可调托撑及丝杠-铺设模板主背楞-铺设次木楞,随铺随抄平-安放木工板,木 工板与内木楞固定。3柱模板放线预检钢筋隐检安装柱模模板调节检查柱模对角线及位移并纠正自上而下安装柱箍模板预检并进行吊垂直固定3.1柱模施工方法:首先在柱根做水泥砂浆找平层20mm高,宽度同模板,禁止入结构线。将木工板按柱截面裁制成型,按设计背板面钉制木楞,木楞为50100方木。组装柱模:将单片加工成型

9、的柱模就位,试拼后加柱箍和支撑临时定位。然后对每片模板垂直度、平整度进行校验,最后紧固成型。.梁模板安装工艺工艺流程 弹出梁轴线及水平线并复核 搭设梁模支架 安装梁底楞安装梁底模板 梁底起拱 绑扎钢筋 安装侧梁模 安装另一侧梁模 安装上下锁口楞、斜撑楞及腰楞 复核梁模尺寸、位置 与相邻模板连固.楼梯 立支柱-按角度摆放龙骨-安装梯段底模板-拉线调平底模-绑扎钢筋-安装并固定踏步模板-模板预检 模板拆除 1墙体模板拆除在砼强度能保证其表面及棱角不因拆模而受损坏后进行。2顶板模板拆除时其强度应达到强度标准值的如下要求(按百分率计):跨度2m-50%, 28m-100%3 拆除模板不得使用大锤敲击模

10、板,以防损坏模板使其变形。4 模板拆除后及时清理板面,涂刷脱模剂,按规格型号码放在规定的场地中,准备下一次投入是用。六质量标准1 总体目标为国家验收质量标准及其相关要求施工。2保证项目 模板及支架必须具有足够的强度刚度和稳定性,其支撑部分要有足够的支撑面积。基本项目模板表面清理干净并涂脱模剂,不能漏刷且不涂过量。允许偏差项目(单位:mm)允许偏差项目项次项目国家规范标准检查方法1轴线位移柱、墙、梁5尺量2底模上表面标高+5水平仪或拉线尺量3截面模内尺寸基础+10尺量柱、墙、梁+4、-54层高垂直度层高不大于56经纬仪或吊线、尺量大于585相邻两板表面高底差2尺量6表面平整度5靠尺、塞尺7阴阳角

11、方正一方尺、塞尺顺直一线尺8预埋铁件中心线位移3拉线、尺量9预埋管、螺栓中心线位移3拉线、只量螺栓外露长度十10、-010预留孔洞中心线位移十1O拉线、尺量尺寸十10、011门窗、洞口中心线位移一拉线、只量宽、高一对角线一中心线位移5尺量12插筋外露长度+10、0七、成品保护 1及时制止和纠正违反模板安全和有损模板使用的操作。 2 模板拆除后在现场码放时,其高度不得超过1.5米。 3搬运模板不得随意抛掷而损坏模板。 4 拆下的模板如发现不平整或变形损坏的要及时修理。八、安全注意事项 1 必须严格遵守国家颁布的建设安装企业安全施工及安全操作规规程。2 施工人员进场前接受安全教育,进现场戴好安全帽

12、。 3 模板各部位的结合及支撑受力点不得有脱开和滑动现象。4 任何人不得违规擅自拆模。5设置工人员上下使用的扶梯爬梯或斜道,梯道上必须设可靠的防滑措施。九雨期施工措施1雨期施工时,派专人收听专业气象台48小时天气预报,认真做好有关记录,并及时通知施工管理人员,做好恶劣天气的预防和准备工作。2模板(包括U形卡、穿墙检查方法等小件)若露天堆放,要求上盖下垫,上盖要牢固抗风、不渗漏;下面架子不挡水,高度不得低于30厘米。备好毡布,正常施工时卷起以便通风,遇大风大雨天气及时放下,做好防雨、防潮工作。3模板施工完后,不能及时打砼的要加以覆盖,防止其受雨后发生变形或损坏,若模板未能及时覆盖保护,受雨冲刷后

13、要涂刷脱模剂。4以上所提及雨期的防雨防潮及维护保养等工作均需派专人负责,统一管理。施 工 机 械 使 用 表序 号机械名称型 号功 率数 量1电焊机BX31607.5Kw4台2平刨机40mm1.5Kw4台3压刨机3Kw4台4电锯5002.8Kw4台主 要 材 料 用 量 表序 号名 称规 格单 位数 量1方木50100M35002方木100100M32003钢管483.5t804早拆头套5U型托32600只70006碗扣立杆482100根150007小横杆48900根60008拉杆1200mm根400009拉杆900mm根600010脚手板50250M310012木工板1220244012M21000013墙体对拉螺栓根7500附件一、模板设计计算书本方案荷载计算参照建筑施手册第四版缩印本第章第节相关内容计算一、墙模计算参数取值混凝土温度为T=35(夏季施工) t0=200/(T+15)=200/(15+35)=4混凝土浇筑速度 V=6m/h修正系数 1=1 2=1.
