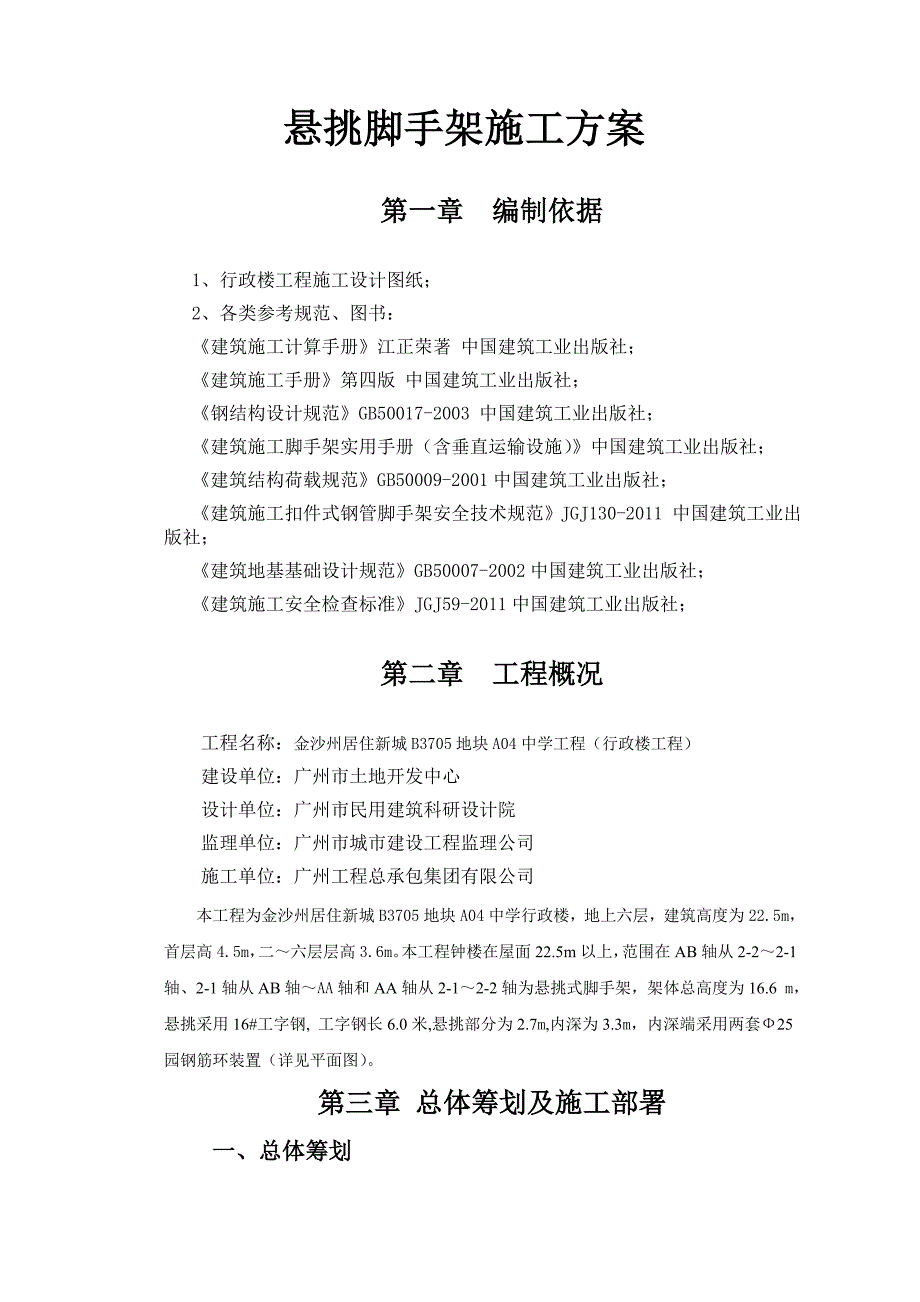

1、目 录第一章 编制依据1第二章 工程概况1第三章 总体筹划及施工部署1第四章 搭设流程及施工工艺3第五章 材料选择及构造要求6第六章 劳动力安排8第七章 脚手架检查与验收9第八章 脚手架搭设安全技术措施10第九章 脚手架拆除安全技术措施11第十章 普通型钢悬挑脚手架计算书12悬挑脚手架施工方案第一章 编制依据1、行政楼工程施工设计图纸；2、各类参考规范、图书：建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑结构荷载规范GB50009-
2、2001中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；第二章 工程概况工程名称：金沙州居住新城B3705地块A04中学工程（行政楼工程）建设单位：广州市土地开发中心设计单位：广州市民用建筑科研设计院监理单位：广州市城市建设工程监理公司施工单位：广州工程总承包集团有限公司本工程为金沙州居住新城B3705地块A04中学行政楼，地上六层，建筑高度为22.5m，首层高4.5m，二六层层高3.6m。本工程钟楼在屋面22.5m以上
3、，范围在AB轴从2-22-1轴、2-1轴从AB轴AA轴和AA轴从2-12-2轴为悬挑式脚手架，架体总高度为16.6 m，悬挑采用16#工字钢, 工字钢长6.0米,悬挑部分为2.7m,内深为3.3m，内深端采用两套25园钢筋环装置（详见平面图）。第三章 总体筹划及施工部署一、总体筹划本工程考虑到施工质量、安全和工期要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆
4、方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用16#工字钢悬挑式脚手架方案：二、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：项目经理组长，负责协调指挥工作；项目生产经理副组长，负责现场指挥、监督工作；施工员组员，负责现场施工指挥、监督，技术交底；安全员组员，负责现场安全检查、监督工作；
5、架子工班长组员，负责现场具体施工；安全组织架构组长丁文武：副组长陈少团： 张欣：（项目技术员）龙云芳（施工员）陈喜为（施工员）陈喜为（施工员）陈晓文（安全员）卢永亮（安全员） 符裕 （架子班长）蔡高第四章 搭设流程及施工工艺普通型钢悬挑脚手架悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。搭设参数表：搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)0.6立杆纵向间距或跨距la(m)0.6大横杆步距h(m)1.8脚手架计算高度H(m)16.6内排架距离墙长度a(m)1.9连墙件设置二步2跨，扣件连接1、水平悬挑梁水平
6、悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。见下图： 2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。立杆的垂直偏差不得大于20mm。3、大横杆、小横杆设
7、置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外侧立面设置剪刀撑，距离不应大于6m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。剪刀撑斜杆与水平面的夹角为60度。4、脚手板铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。(2)满铺层脚
8、手板架子纵向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设0.9m高的防腰栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1)
9、脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。第五章 材料选择及构造要求l、脚手架钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后
10、，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黑色。底排立杆、扫地杆均漆黄黑相间色。4、脚手板
11、采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。6、连墙件材料采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。普通型钢悬挑脚手架水平悬挑梁是此类型脚手架的重要材料，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢
12、管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。扣件为可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试
13、验，试验结果满足设计要求后方可在施工中使用。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黑色。底排立杆、扫地杆均漆黄黑相间色。主要材料参数表：材料名称普通型钢悬挑脚手架钢管48 3.0扣件配 套水平悬挑梁16号工字钢梁支撑拉绳(钢丝绳型号)：619脚手扳6.0钢网片脚手板安全网密目安全网第六章 劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的
