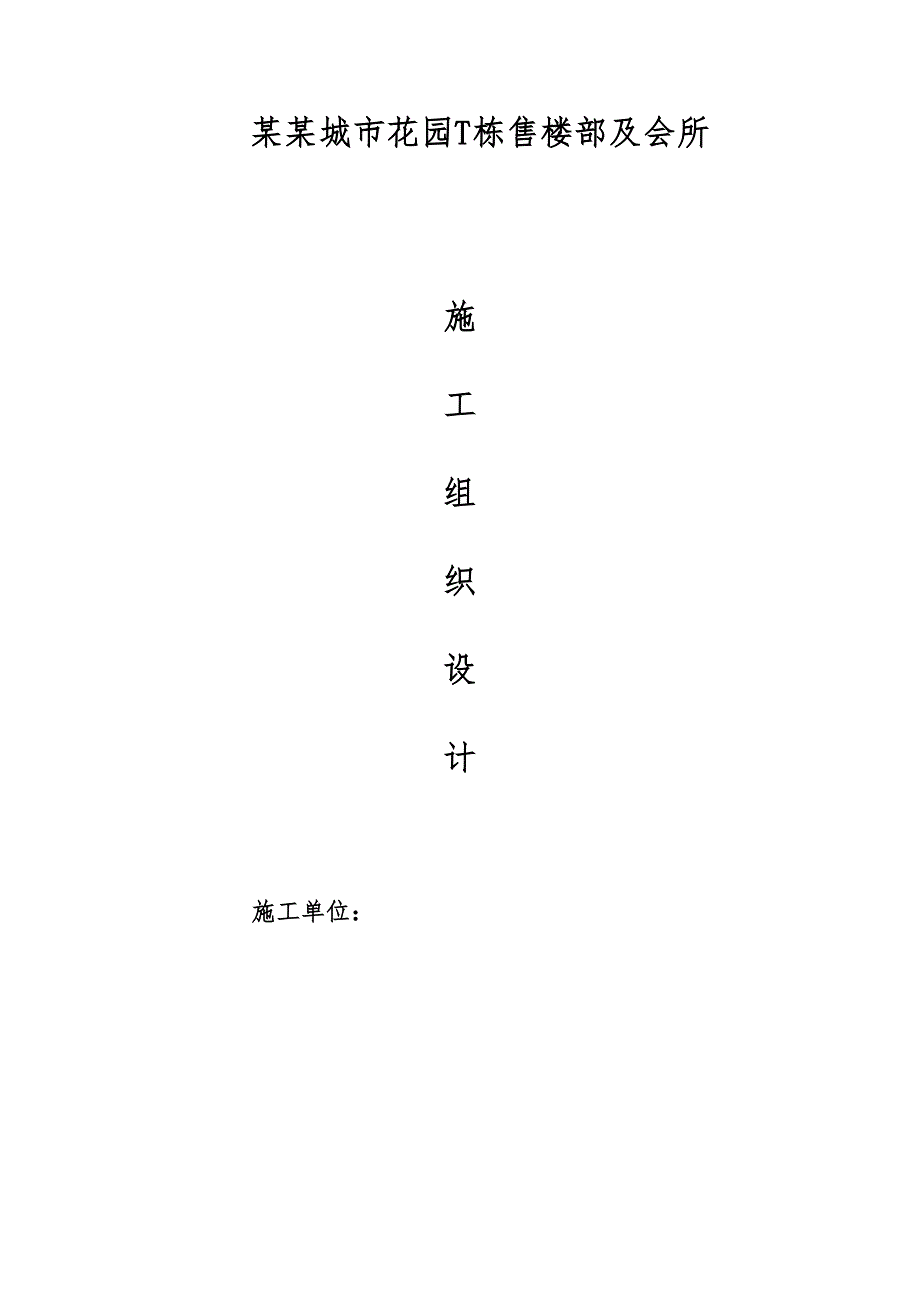

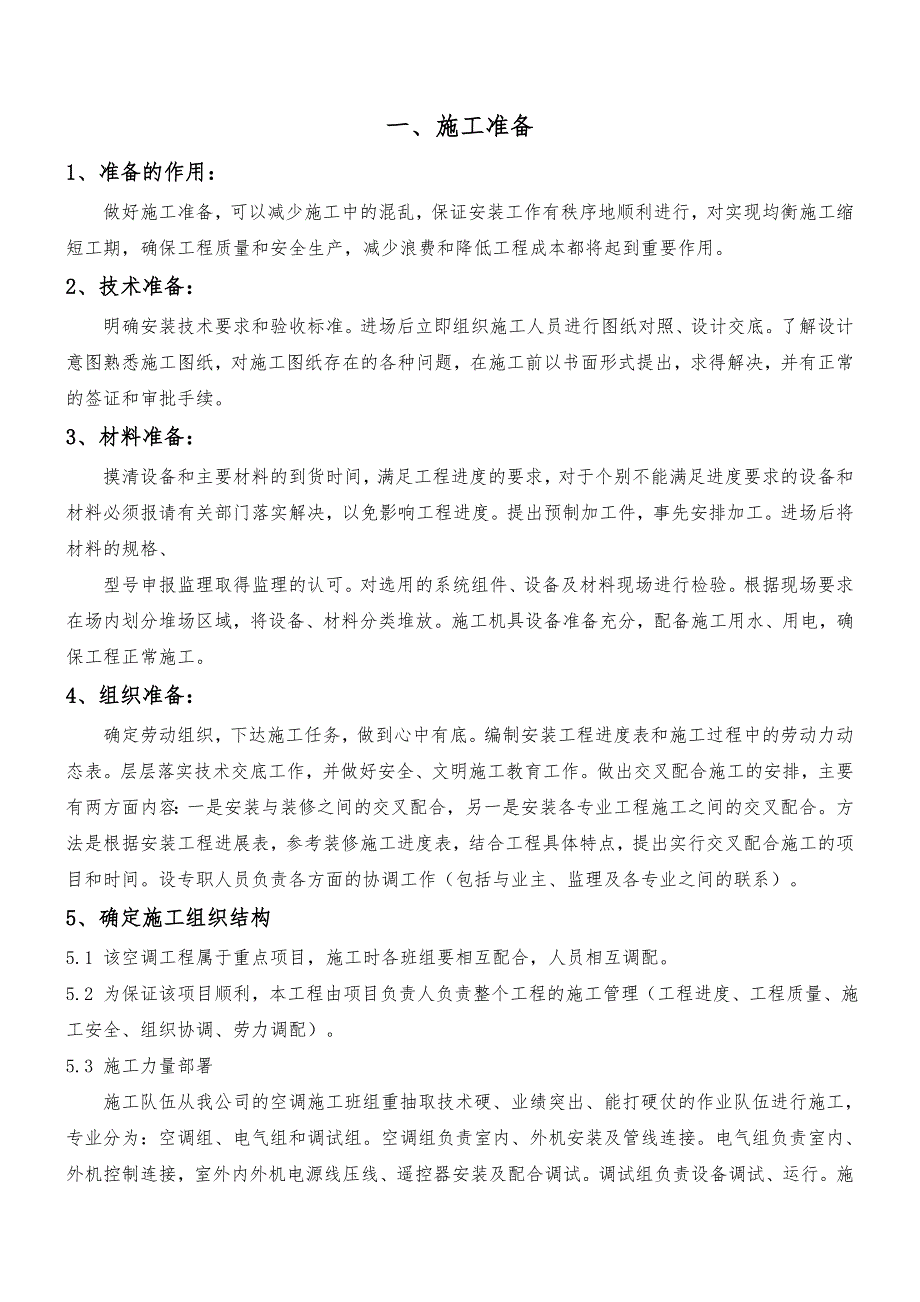

1、 某某城市花园T栋售楼部及会所施工组织设计 施工单位: 一、施工准备1、准备的作用:做好施工准备,可以减少施工中的混乱,保证安装工作有秩序地顺利进行,对实现均衡施工缩短工期,确保工程质量和安全生产,减少浪费和降低工程成本都将起到重要作用。2、技术准备:明确安装技术要求和验收标准。进场后立即组织施工人员进行图纸对照、设计交底。了解设计意图熟悉施工图纸,对施工图纸存在的各种问题,在施工前以书面形式提出,求得解决,并有正常的签证和审批手续。3、材料准备:摸清设备和主要材料的到货时间,满足工程进度的要求,对于个别不能满足进度要求的设备和材料必须报请有关部门落实解决,以免影响工程进度。提出预制加工件,事

2、先安排加工。进场后将材料的规格、型号申报监理取得监理的认可。对选用的系统组件、设备及材料现场进行检验。根据现场要求在场内划分堆场区域,将设备、材料分类堆放。施工机具设备准备充分,配备施工用水、用电,确保工程正常施工。4、组织准备:确定劳动组织,下达施工任务,做到心中有底。编制安装工程进度表和施工过程中的劳动力动态表。层层落实技术交底工作,并做好安全、文明施工教育工作。做出交叉配合施工的安排,主要有两方面内容:一是安装与装修之间的交叉配合,另一是安装各专业工程施工之间的交叉配合。方法是根据安装工程进展表,参考装修施工进度表,结合工程具体特点,提出实行交叉配合施工的项目和时间。设专职人员负责各方面

3、的协调工作(包括与业主、监理及各专业之间的联系)。5、确定施工组织结构5.1 该空调工程属于重点项目,施工时各班组要相互配合,人员相互调配。5.2 为保证该项目顺利,本工程由项目负责人负责整个工程的施工管理(工程进度、工程质量、施工安全、组织协调、劳力调配)。5.3 施工力量部署施工队伍从我公司的空调施工班组重抽取技术硬、业绩突出、能打硬仗的作业队伍进行施工,专业分为:空调组、电气组和调试组。空调组负责室内、外机安装及管线连接。电气组负责室内、外机控制连接,室外内外机电源线压线、遥控器安装及配合调试。调试组负责设备调试、运行。施工班组分标段、分区开展施工。劳动力计划配备情况:具体主要技术人员配

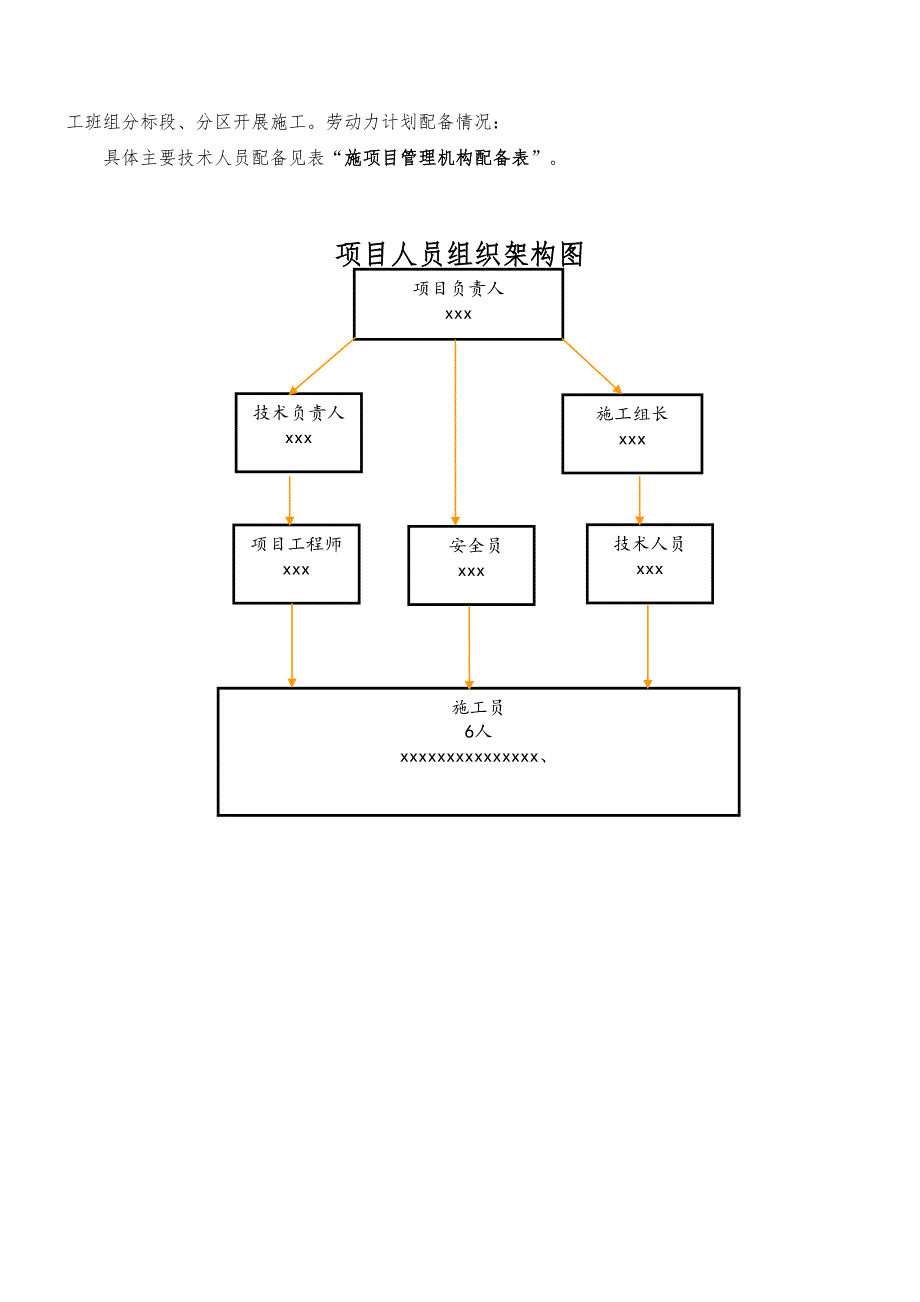

4、备见表“施项目管理机构配备表”。项目负责人xxx项目人员组织架构图技术负责人xxx施工组长xxx技术人员xxx 安全员xxx项目工程师xxx施工员6人xxxxxxxxxxxxxxx、 二、组织部署及协调管理1、施工部署 为了加强现场管理,有计划地组织施工,现场建立安装项目管理组,同时建立质量保证体系和安全保证体系,使安装工程按期、保质地完成。 以主动积极的态度,配合好设备到为时间及装修时间节点,为下一步安装创造良好的条件,要求是在建筑物安装所需的各种预埋件和预留孔,做到不遗漏,尺寸和位置正确,发现问题尽快提出。求得改正,以保不漏和正确。2、施工组织项目部的组成、分工及各职能部门的权限:2.1

5、项目负责人:负责项目部的行政领导工作,并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责,分管行政和安全。2.3 项目工程师:负项目施工中的全部技术管理、质量控制和安全监督工作,分管技术和质检。2.4 施工组长:负责定额核算、计划统计和预决算的编制工作;负责施工现场平面管理、施工进度及内协调;负责施工测量、放线,负责机械设备管理和安全管理工作。2.5 技术员:负责施工组织设计、专项施工方案和技术交底,现场施工技术问题的处理;负责发放施工图纸、设计变更和有关技术文件;负责做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。2.7 安全员:负责做好经常性的安全生产宣传工作,贯彻“安全

6、第一,预防为主”的方针,组织日常的安全生产检查、监督工作,帮助班组消除事故隐患,促进安全生产。3、协调管理 与设计单位的工作协调a. 了解设计意图及工程要求,根据设计意图提出我们的施工实施方案,向设计院提交的施工实施方案中,包括施工可能出现的各种工况,协助设计院完善施工。b. 向设计院提交根据施工总进度计划编制的计划书,积极参与设计的深化工作。c. 主持施工图核审,协助发包方会同建筑师、供应商提出建议,完善设计内容和设备物资选型。d. 对施工中出现的情况、除按住场建筑师、监理的要求及时处理外,还应积极修正可能出现的设计错误,会同发包方、建筑师、施工方按照总进度与整体效果要求,进行部位验收、中途

7、质量验收、竣工验收等。e. 协助建筑师解决诸如因多管并列等原因引起的标高、几何尺寸的平衡协调工作,协助建筑师解决不可测因素引起的变化等。 与监理单位的工作协调a. 在施工全过程中,严格按照经发包方及监理师批准的 “施工组织方案”进行对施工单位的质量管理。在分包单位“自检”和总承包专检的基础上,接受监理方的验收和检查,并按照监理要求,予以解决。b. 贯彻本公司已建立的质量控制、检查、管理制度,并据此予以检控,确保安装达到合格。c. 所有进入现场使用的成品、半成品、设备、材料、器具,均主动向监理师提交产品合格证或质保书,使使用的材料不给工程造成浪费。d. 按部位或分项、工序检验的质量,严格执行“上

8、到工序不合格,下道工序不施工”,使监理工作顺利进行。 与装修及其他专业的工作协调a. 与装修技术负责人及水电技术负责人协调,提前分析问题,并提出整改办法,找相关设计人员签字认可。b. 尽可能的提前预想好和其他专业的配合、穿插、搭接或平行作业c. 协调装修及其它专业,保证工程总体进度及质量的基础上,达到本专业的合格标准。 协调方式a. 按总进度计划制定的控制接点,组织协调工作会议,检查本节点实施的情况,制定、修正、调整下一个节点实施要求。b. 本项目管理部以周为单位,提出工程简报,向业主和各有关单位反映、通报工程进展状况及需要解决的问题,使有关各方了解工程的进行情况,及时解决工程中出现的问题和难

9、题,定期参加协调会以确保工程质量。4、安装质量管理铜管电线安装室内机安装室外机安装配管连接真空、补液试运行隐蔽工程吊顶安装装饰工程设备安装质量监理施工2阶段5阶段系统试运行,实名制执行3阶段检查室内机、室外机安装、铜管水管第二次保压处理、风管安装1阶段抽样检查材料检查铜管水管安装、第一次保压处理、通讯线安装4阶段检查系统真空度、系统冷媒量补充三、人力物力供应计划1、劳动力需用计划序号工种管线组电气组调试组其他合计1板金222管工333电工114电气焊工115调试工226其它人员11合计10i. 施工设备需用计划序号机械或设备名称型号规格数量国别产地备注1冷媒表BM2-61中国2万用表32442

10、中国3真空泵2.8L/min1中国4定量加注筒K4M1中国5氮气压力表40kg/cm24中国6钳形表32822中国7手电钻2中国8双立表4中国氟专用9台钻1中国10切割机1中国11梯子4中国12绞口机1中国13风速仪AZ89081中国14喇叭扩口器1/8-3/44中国15弯管器3/8-3/48中国16铜管刨刀4中国17龙门架2中国18台虎钳1中国19套丝机1中国20温度计8中国四、施工方案和措施1、施工流程:施工准备空调设备管道、管件、风管等材料器具的检查依据施工图测量定位空调设备外机基础及位置复测配合土建预留孔洞支吊架的制作安装室内机后缀风管的加工制作冷凝水主管安装焊接安装冷媒管冷凝水支管安

11、装空调室内机及后缀风管吊装空调管道的吹扫、试压、试漏隐蔽工程验收室外机的就位安装系统连接系统的试压充氟空调系统的调试试运行测试性能指标空调系统的整理清洁交工验收2、施工工艺 室内机的安装:a. 根据图纸,明确室内机位置,核对室内机型号、尺寸,确定定位点足够牢靠。b. 放线打孔,制作安装室内机吊杆(10mm),吊杆长度根据吊顶高度以及室内机尺寸来确定。吊杆采用丝杆,以便调节室内机高度及水平。c. 打开包装,检查室内机外表无损后,可进行吊装,依据设计标高,用水平仪校正水平度,采用上下对夹定位法紧固固定螺栓。d. 在吊顶结束后,安装室内机面板或固定风口。 冷媒管布置安装:施工工序:支吊架制作安装按图

12、配管充氮焊接管路吹扫打压试漏扩口连接干燥处理包扎固定e. 冷媒管线布置:需依据设计标高、路由、设置支吊架,根据管径不同,吊架间距为(11.5米)只做支托用途,不可用力卡死。f. 冷媒管必须选用质量可靠,管径、管壁符合工艺要求的铜管。g. 使用前需做清洁处理,可用净布抽拉法,对内壁进行处理。h. 清洁后铜管穿套管用满足设计要求的保温护套,留出焊接部位。i. 焊接采用专用磷铜银焊条进行钎焊,焊接过程中持续充氮,以防止产生氧化膜,焊点应光滑平整无泄露。钳焊要求: 冷媒管钎焊前的准备:焊接设备的准备、铜管切口表面应平整,不得有毛刺、凹凸等缺陷,切口平面应平整。允许偏差为管子直径的1%。 冷媒管焊接温度

13、为720820,采用磷铜银焊条对焊口进行满焊。钎焊工作宜向下或水平侧向进行,尽可能避免仰焊,接头的分支口一定要保持水平。 冷媒管水平支撑物间隔为1.21.5米,直径大于200mm以上的冷媒管间隔为1.52米,注意冷媒管不能用金属托架直接夹紧,应在自然状态下,通过保温层托住铜管,以防冷桥产生。j. 在穿墙或楼板的位置时,均应设套管,应符合规范要求。k. 冷媒分歧必须根据设备技术要求配置连接。l. 冷媒管道焊接完毕后,需做吹污处理,具体方法是:将氮气瓶压力调节阀与室外机接口连接好,将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口,用绝缘材料抵住管口,压力调节阀5kg/cm2向管内充气,至于抵不住时快速释放绝缘物,脏物及水分即随着氮气一起被排出,以目测为标准。这样循环进行若干次直至无污物水分排出为止,每台室内机都要求同样工作。m. 室内机与冷媒管连接采用喇叭口连接,因此要注意喇叭口的扩充质量,其中直径为6.4毫米,扩口直径为9.19.5毫米;直径为9.5毫米;扩口直径为12.813.8毫米;直径为12.7毫米,扩口直径为18.519.5毫米;直径为19.1毫米,扩口直径为23.5
