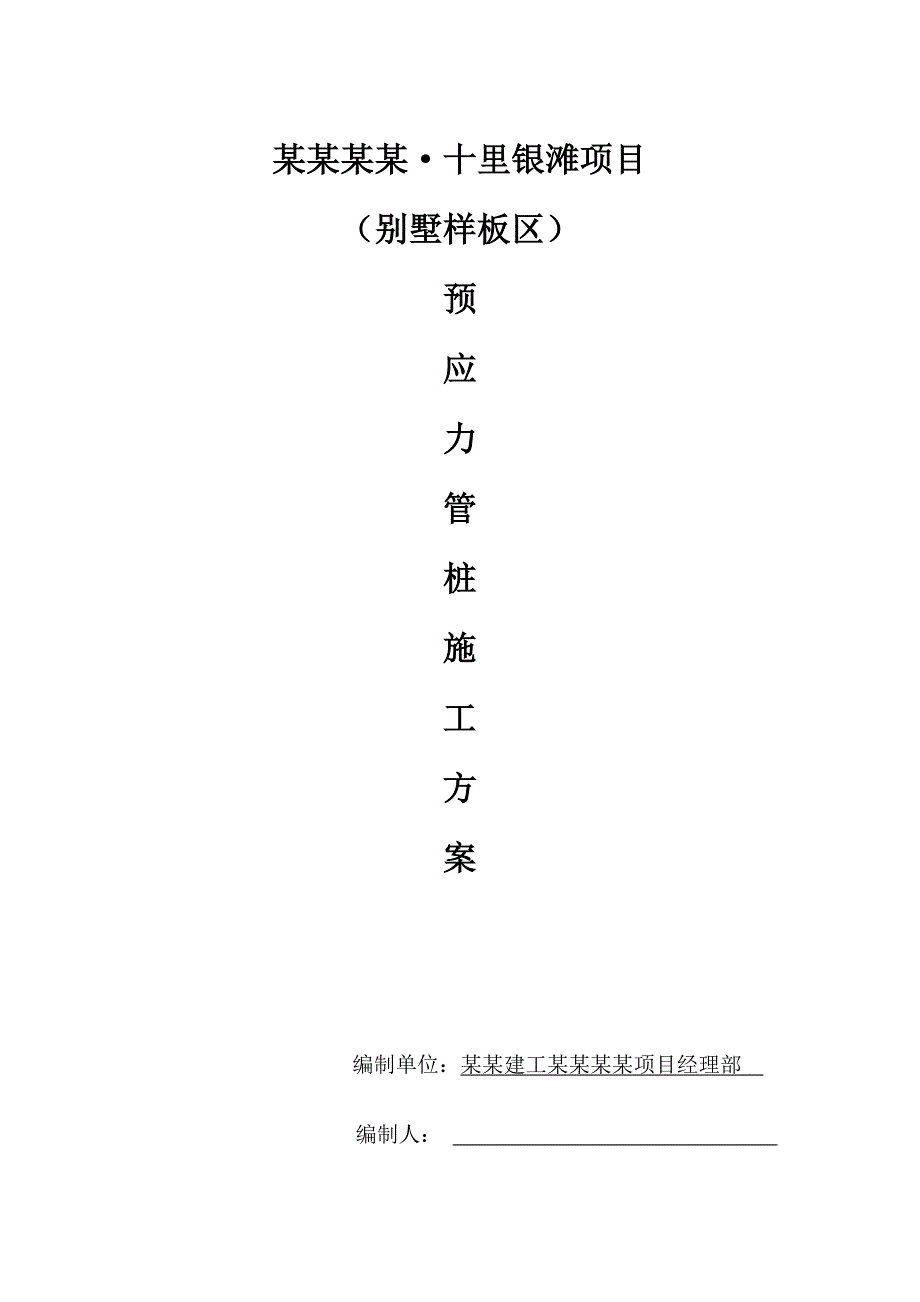

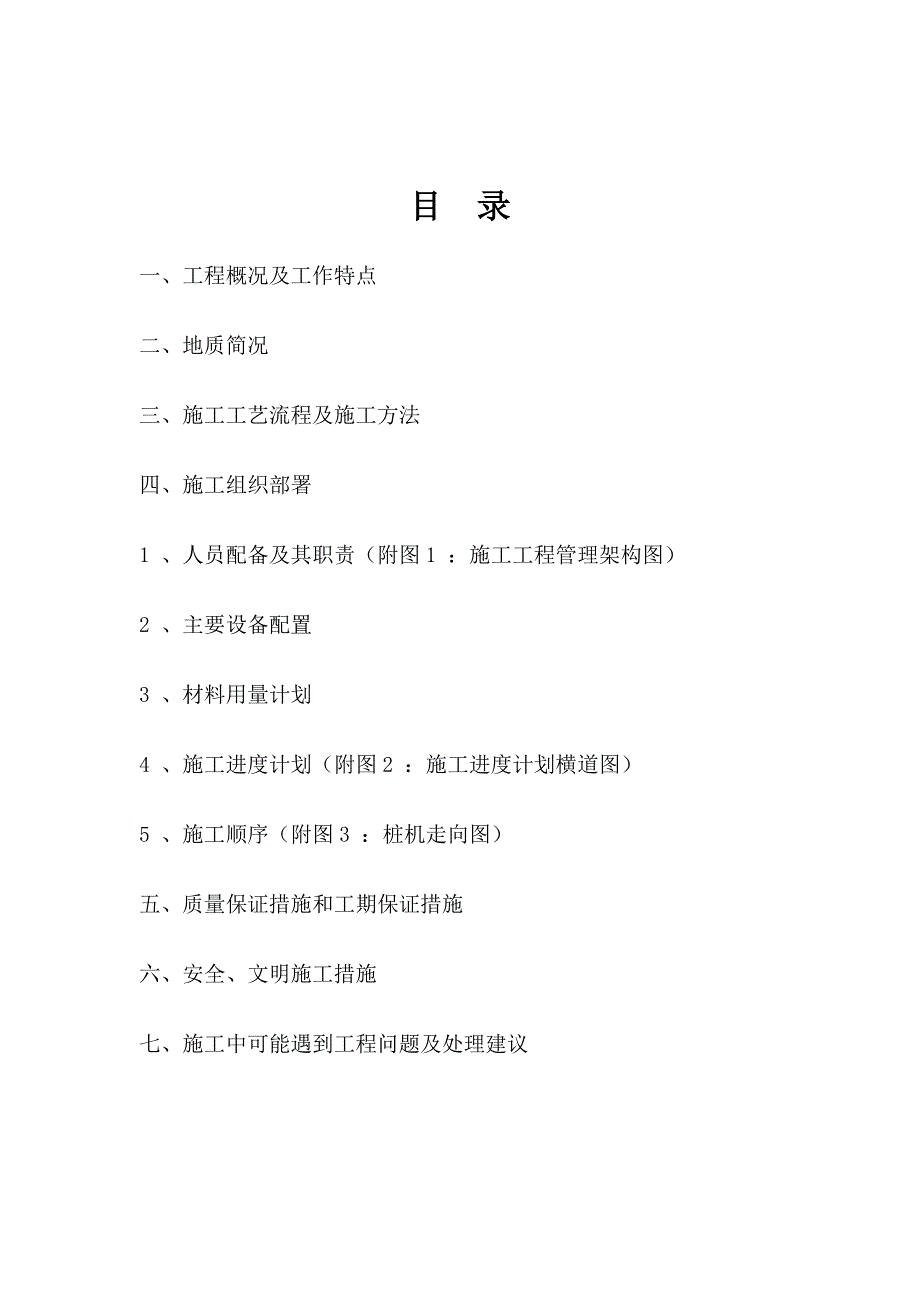

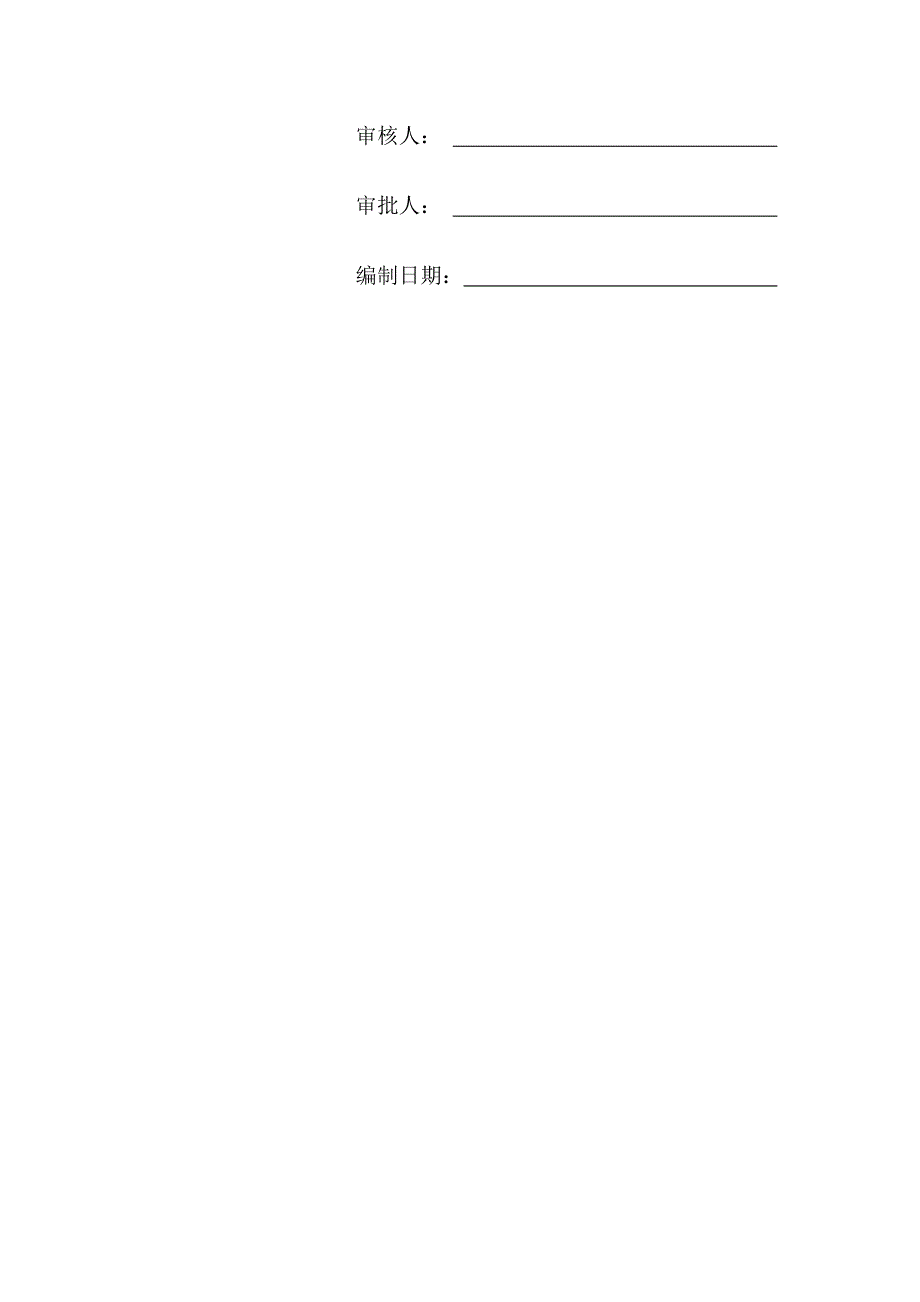

1、某某某某十里银滩项目（别墅样板区）预应力管桩施工方案 编制单位：某某建工某某某某项目经理部 编制人： 审核人： 审批人： 编制日期： 目 录一、工程概况及工作特点二、地质简况三、施工工艺流程及施工方法四、施工组织部署1 、人员配备及其职责（附图1 ：施工工程管理架构图）2 、主要设备配置3 、材料用量计划4 、施工进度计划（附图2 ：施工进度计划横道图）5 、施工顺序（附图3 ：桩机走向图）五、质量保证措施和工期保证措施六、安全、文明施工措施七、施工中可能遇到工程问题及处理建议一、工程概况及工程特点1 、工程概况 本工程位于某某县稔山镇,四周均为海边及回填平整后较大场地，拟建样板区分别为G60
2、、G61、G51、G65、G68、二十七号、二十八号，共计七种户型,工程由某某某某房地产开发公司,广东博意建筑设计院有限公司设计,黑某某省建筑集团总承包。基础采用锤击预应力管桩基础,桩径均为500A100, 400A95，300A75，特征值分别为1400KN，1200（1000）KN，750 KN，桩尖支承于强风化岩层，亚入岩1.5d桩位，最后三阵每阵贯入度为20mm/10、25mm/10及30mm/10。本施工组织设计编写依据为： （1） 建筑桩基技术规范 （JGJ94 一2008）（2) 建筑地基基础工程施工质量验收规范 （GB502O 一2002 ) （3） 建筑基桩检测技术规范 （J
3、GJ106-2003 ) （4）基础平面图（5）工程地质勘察报告（6）施工总平面图2、施工场地条件及工程特点：（1）现有施工场地为剥蚀残丘与山前冲积洼地交汇处，经人工平整，现地形平坦开阔，地势比较平整，四周空旷。（2）根据“地勘报告”反映，岩石种类比较均衡，各岩土层承载力差异不大，局部存在不良软弱粘性土层，地级等级为二级。二、地质简况 素填土：大部分属于新近堆填，松散，未完成自重固结，结构不均匀，工程性能差，未经处理不能作为基础持力层使用。作为地台使用时，应进行相应的压实处理。1砾砂：松散稍密状态，强度一般，可作为一般低层建筑物的浅基础持力层，但其下存在软弱下卧层，作为持力层时应进行软弱下卧层
4、验算，同时透水性强，地下水量较丰富，浅基础基槽开挖时存在潜蚀、流沙等问题。2淤泥质土：为软土，高压缩性，强度低，未经处理，不能作为基础持力层使用。3粉质粘土：中等压缩性，强度一般，埋藏深，不宜作为基础持力层使用。4中砂：松散状态，强度较低，埋藏深，不宜作本工程的基础持力层使用。 砂质粘性土：一般为低压缩性，强度较高，可作为一般多层以下建筑物的浅基础持力层使用，但本区域埋藏较深，不宜作本工程建筑物浅基础持力层。全风化花岗岩：工程性能较好，强度较高，可作为一般多层建筑物天然地基基础持力层使用，本区域均埋藏较深，可作为预制管桩的桩端持力层，强风化花岗岩：强度较高，分布较稳定，工程性能好，可作为浅基础
5、的持力层，但本区域均埋藏较深，在埋深大的位置是较好的桩端持力层。中风化花岗岩：强度高，工程性能好，为良好的灌注桩的桩端持力层。三、施工工艺流程及施工方法1、锤击预应力管桩施工工艺流程（见下页）2、施工方法（1）施工准备 A、熟悉图纸及工程地质资料。 B、进行定位，并定出角桩、轴线控制桩。C、放样，对桩位进行三点式探桩。D、布置桩位并经有关方验收。E、组织机具、人员按场布进场到位。F、组机、立架、试运转。G、拟定施工方案。H、按场布图实施成品桩堆场。I、按场布图要求成品桩进场堆放。J、按图验收成品桩、焊条及连结件。K 、试桩。（2）施工要点A 、桩机组装立杆竖架时，必须国标配重，竖架完毕后，检查
6、桩机垂直、平衡，预应力管桩施工工艺流程图测量定位成桩协议最后三阵锤控制桩管垂直度控制接桩验收合格的桩桩顶标高控制送桩打桩桩管就位吊直吊起管桩外观检查试压报告、资料预制桩检查复核桩机就位桩机抄平B、及时调节丝杆，修正垂直度，确保桩机供桩就位时，桩帽、桩身、桩尖作轴向垂直打桩。C、供桩就位前必须检查桩位编号、桩的型号、截面、长度是否符合设计要求，同时检查桩出石日期、浇捣日期、标号、外观质量。如无误才允许吊桩，进行供桩就位。D、下节桩插入时，用吊垂线监测（双向）桩身垂直度符合要求后，才能启动接着打桩，在打桩时，吊垂线跟综监测，并及时正确无误地记录下节桩起讫时间、入桩时间、下节桩桩长。E、当下节桩打至
7、离自然地坪0.5米左右时，停止打桩，清除下桩铁件锈斑，为上节桩供桩就位做好准备工作。F、当上节桩起吊就位时，吊垂线双向监测工程桩垂直度，当上下节桩中叫线在一条垂线上，开始接桩（电焊接桩）。G、焊接接桩时，须备三台电焊机、三名焊工同时对称施焊，焊接遍数要大于2 遍。施焊时桩帽压在桩身；直至施焊完毕。H、施焊完毕，及时检查焊缝宽度、平整度，连续施焊性符合要求后，才能允许上节桩启动打桩。I、上节桩启动打桩时，须用吊垂线（双向）跟踪监测桩身垂直度，平仪控制桩顶标高。J、认真及时正确无误记录打桩的（上下节）起讫时间、节桩桩长、接桩时间、入桩时间、送桩入土深度，最后贯入度，入土总深度。自然地坪标高，桩顶标
8、高等正确实施数据。（3）技术质量保证措施1）试桩根据设计要求，为了正确地判断地质勘察资料，每幢楼进行试桩一至二根。试桩前，必须向设计单位提供桩机型号，桩机桩锤质量，确定土O.000高程标高，打桩逢自然地坪高程，桩规格高度。试桩必须满足设计要求；桩长、最后三阵锤的双检要求。如达不到要求，必须调正最后三阵锤贯入度，直至满足设计要求为止。试桩时，必须通知设计、监理等有关人员到现场，根据试桩实际情况商定工程施工的控制标准及方法，并及时填好试桩记录，经设计人员、监理、施工单位等有关部门签证。2)确保成品桩质量管桩进场后，向监理单位提供管桩试块报告，质量合格证书，施工共员在管桩施工前对管桩按标准进行预检，
9、对不合格的桩不能使用。管桩堆放不允许超过三层，并及时做好底层桩的搁置和垫支工作，以防止管桩滚动影响质量（断桩）和发生安全事故。堆桩场地强度要满足堆桩要求，以免产生不均匀沉降，使管桩断裂。管桩运至现场卸车时，管桩起吊采用专用吊钩两点起吊。3）供桩就位桩运至现场后，严格按施工平面布置图堆放（就近桩机）。桩机起吊桩时，来用单头起吊，起吊点位置要准确。4）打桩打桩前，必须对桩位进行三点式控桩。如有障碍物，必须及时清理，待清理完毕后，方可开始打桩。施工人员在打桩前必须看清图纸、明确桩的型号、桩长、核对桩位，复核轴线。供桩就位后，在打桩前，须用两台正交架设的经纬仪控制桩的垂直偏差。记录人员应对桩的入土深度
10、、最后三阵锤贯入度、桩顶标高、桩位编号、垂直度，电焊接桩等，必须认真、准确、真实、清楚的进行原始记录。5）防止工程桩偏位及断桩打桩前必须进行控桩，及时排除地障，以防止打桩时遇到地障，桩位产生偏位及断桩。严格按施工方案规定的施工流水（流程）施工。在单位工程轴线较远的地方设立轴线控制桩，以便在每施工完一条轴线后（指流水、流向）对下一个轴线的样桩进行复验，以确保桩平面位置的偏差控制在允许范围内。控制打桩速率，以确保孔隙水压力消散有一定的时间空度，以减少土体的水平侧向挤压，减少桩的偏位。6 ）接桩接桩时应清除上下节桩桩口的污物，保持表面清洁，接桩时上下节桩中心偏差不大于5 mm，上下节桩之间，如有间隙
11、需要铁片垫实焊牢。施焊时必须用3名焊工，三台焊机，同时对称施焊，焊接遍数大于2遍。7 ）其它当按设计要求配管后，打桩最后三阵锤贯入度超过或达不到设计要求时，要及时核对地质报告，对桩长进行调整，减少截桩或接桩。当发生打桩最后三阵锤贯入度超过时，可以再进行打桩，争取桩顶标高符合设计要求；当发生打桩最后三阵锤贯入度达不设计要求时，应控制在1 米范围内进行送桩，直到打桩最后三阵锤贯入度符合要求，同时在其附近对桩长进行调整。送桩深度大于1.2米时，送桩完毕后，必须及时回填送桩孔，以确保桩机行走安全及施工人员安全。桩基施工时，必须对邻近桩、道路和建筑物进行监测，防止邻近桩移桩，道路和建筑物产生变形破坏。四
12、、施工组织布置1、人员配备及其职责（附图1 ：施工工程管理架构图）职务姓名职责范围项目经理蔡胜该工程的第一负责人。全面负责该工程的施工进度、工程质量、安全生产、文明施工、经济核算、工程结算等工作的安排管理，与甲方、设计、质监、监理等有关部门韵联系沟通。技术负责人对施工技术、质量提出指导性意见，协助项目经理解决该工程的技术难题。施工员钟文明在项目经理领导下，负责工地全面工作，掌握工程进度、质量安全、实施劳力安排、班组结算等。质安员刘振鹏负责工地工程质量安全管理工作，监督工人安全生产、材料质量验收。电工负责临时用电线路的安装管理资料员负责材料送检，工地所有技术文件资料的整理施工班组杨名生吴福略服从
13、工地管理人员安排调度；按照 规范 和公司有关制度进行施工，不得违章蛮干。负责机修人员对设备进行维护保养。附图1 ：施工工程管理架构图项目经理技术负责人施工员质安员电工资料员材料员班组长维修工2、主要设备配置根据本工程的工作量及工期，拟采用如下设备：机具名称型号规格需用量进场日期单位数量月、日月、日月、日打桩机HD62台1427打桩机HD50台1427电焊机台3*2426割桩机4KW部1426电箱机配个2*1426主机电缆3*25平方米1002426工人临时宿舍柜个12426发电机台03、材料用量计划从试桩日起，每日进桩：不少于500米。4、施工进度计划（附图2：施工进度计划横向道图），从试桩日起算16个有效工作日。 有效工作日项目2212162放线桩机试桩试桩检测施工退场5、施工顺序：先中后边，先密后疏，先浅后深。施工顺序：根据本工程的桩型及桩机配置，结合施工建筑物的场地平面位置，及场地条件，施工顺序排序如睛：1#机（HD62型）：（1）二十八号楼（
