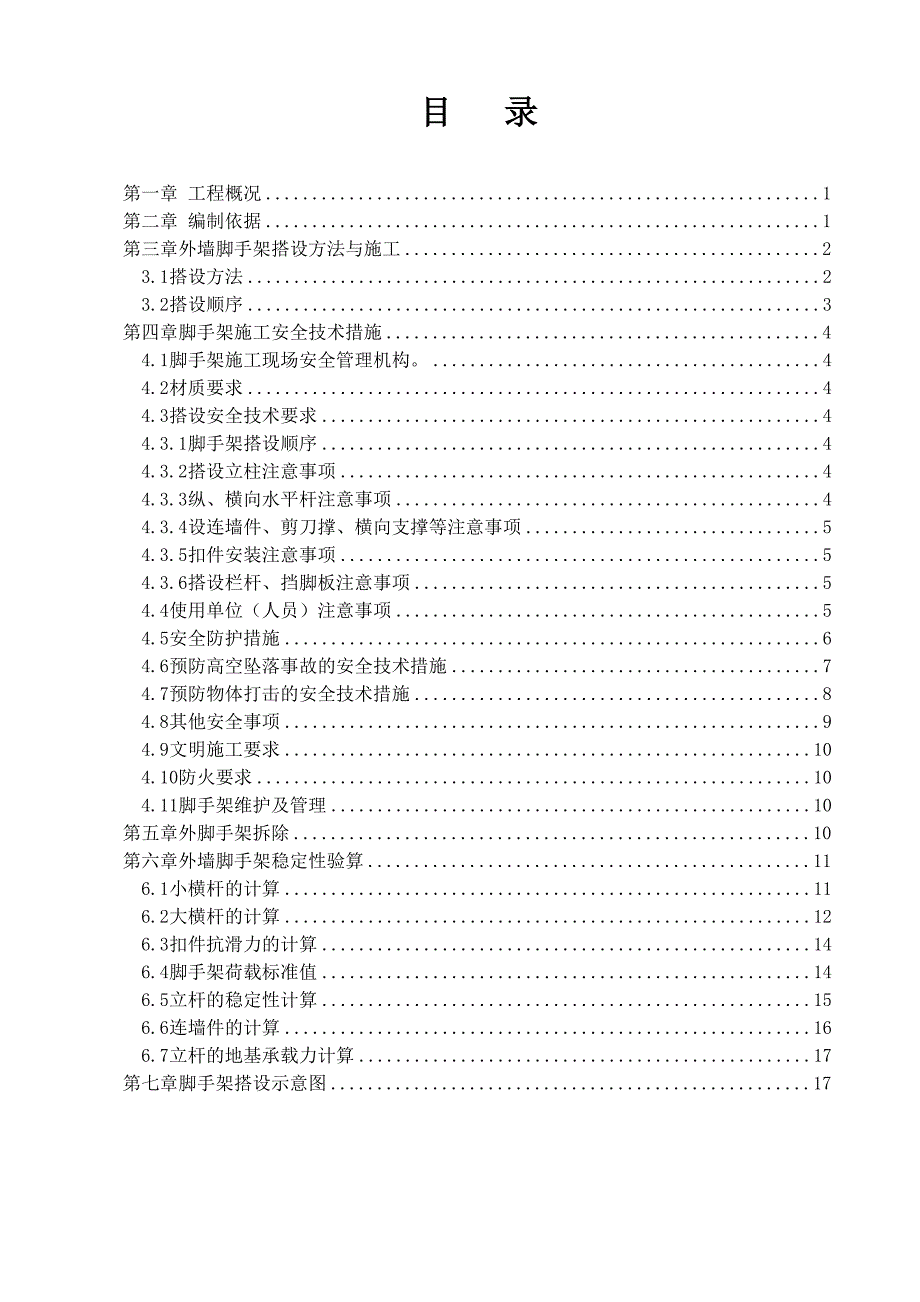

1、目 录第一章 工程概况1第二章 编制依据1第三章外墙脚手架搭设方法与施工23.1搭设方法23.2搭设顺序3第四章脚手架施工安全技术措施44.1脚手架施工现场安全管理机构。44.2材质要求44.3搭设安全技术要求44.3.1脚手架搭设顺序44.3.2搭设立柱注意事项44.3.3纵、横向水平杆注意事项44.3.4设连墙件、剪刀撑、横向支撑等注意事项54.3.5扣件安装注意事项54.3.6搭设栏杆、挡脚板注意事项54.4使用单位（人员）注意事项54.5安全防护措施64.6预防高空坠落事故的安全技术措施74.7预防物体打击的安全技术措施84.8其他安全事项94.9文明施工要求104.10防火要求104

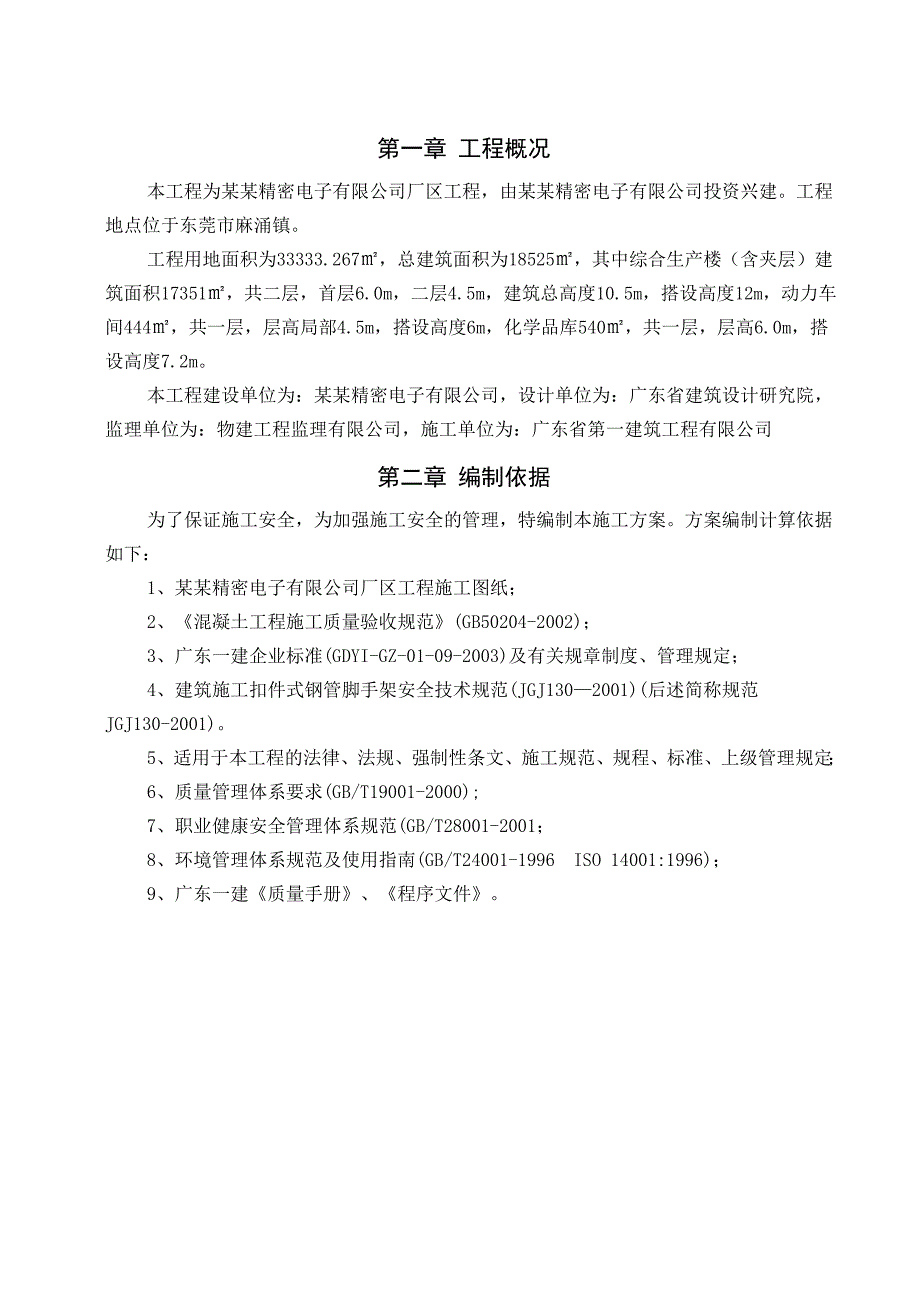

2、.11脚手架维护及管理10第五章外脚手架拆除10第六章外墙脚手架稳定性验算116.1小横杆的计算116.2大横杆的计算126.3扣件抗滑力的计算146.4脚手架荷载标准值146.5立杆的稳定性计算156.6连墙件的计算166.7立杆的地基承载力计算17第七章脚手架搭设示意图17第一章 工程概况本工程为某某精密电子有限公司厂区工程，由某某精密电子有限公司投资兴建。工程地点位于东莞市麻涌镇。工程用地面积为33333.267，总建筑面积为18525，其中综合生产楼（含夹层）建筑面积17351，共二层，首层6.0m，二层4.5m，建筑总高度10.5m，搭设高度12m，动力车间444，共一层，层高局部4
3、.5m，搭设高度6m，化学品库540，共一层，层高6.0m，搭设高度7.2m。本工程建设单位为：某某精密电子有限公司，设计单位为：广东省建筑设计研究院，监理单位为：物建工程监理有限公司，施工单位为：广东省第一建筑工程有限公司第二章 编制依据为了保证施工安全，为加强施工安全的管理，特编制本施工方案。方案编制计算依据如下：1、某某精密电子有限公司厂区工程施工图纸；2、混凝土工程施工质量验收规范(GB50204-2002)；3、广东一建企业标准(GDYI-GZ-01-09-2003)及有关规章制度、管理规定；4、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001)(后述简称规范JGJ130-

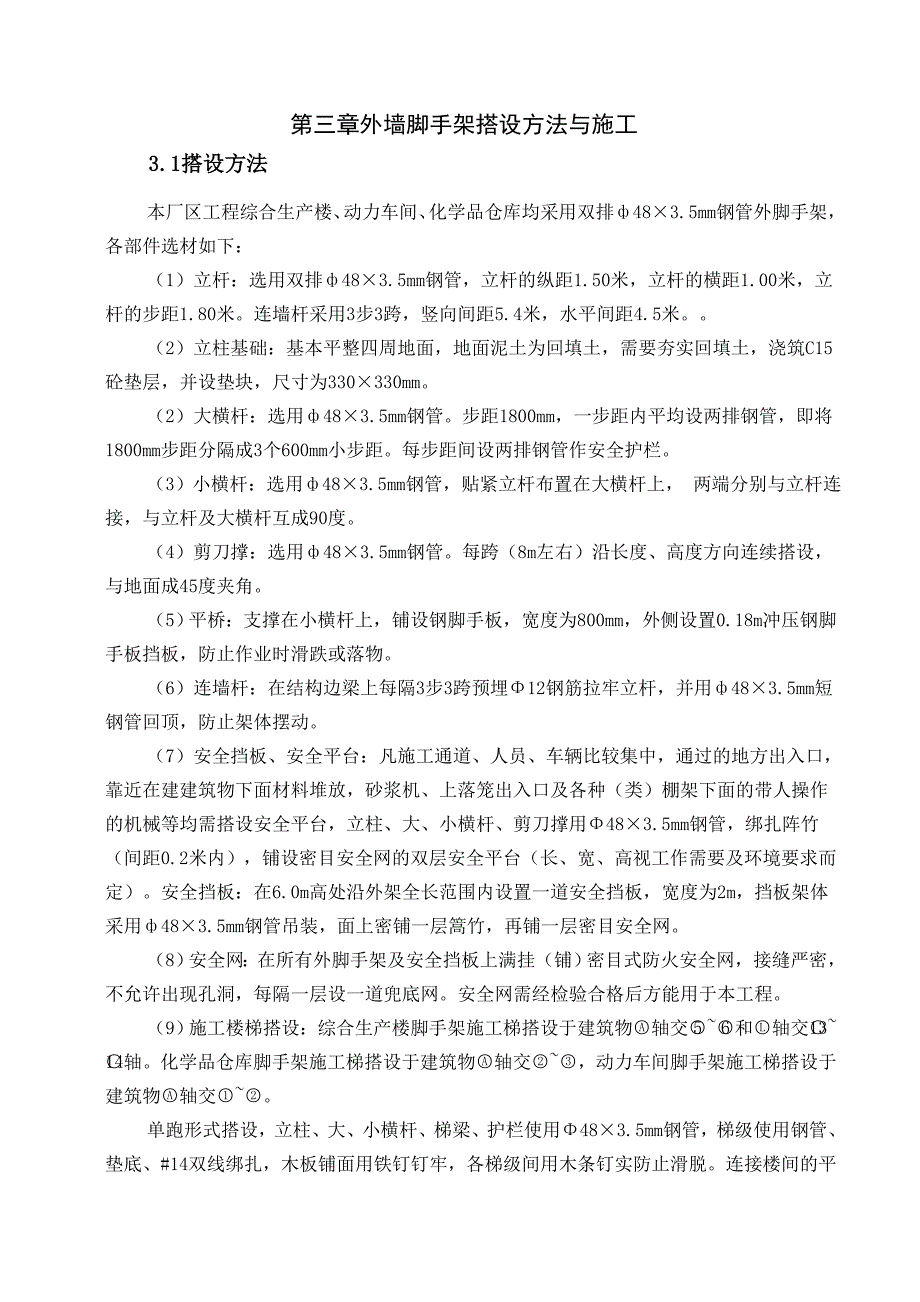

4、2001)。5、适用于本工程的法律、法规、强制性条文、施工规范、规程、标准、上级管理规定；6、质量管理体系要求(GB/T19001-2000);7、职业健康安全管理体系规范(GB/T28001-2001；8、环境管理体系规范及使用指南(GB/T24001-1996 ISO 14001:1996)；9、广东一建质量手册、程序文件。第三章外墙脚手架搭设方法与施工3.1搭设方法本厂区工程综合生产楼、动力车间、化学品仓库均采用双排483.5mm钢管外脚手架，各部件选材如下：（1）立杆：选用双排483.5mm钢管，立杆的纵距1.50米，立杆的横距1.00米，立杆的步距1.80米。连墙杆采用3步3跨，竖向
5、间距5.4米，水平间距4.5米。（2）立柱基础：基本平整四周地面，地面泥土为回填土，需要夯实回填土，浇筑C15砼垫层，并设垫块，尺寸为330330mm。（2）大横杆：选用483.5mm钢管。步距1800mm，一步距内平均设两排钢管，即将1800mm步距分隔成3个600mm小步距。每步距间设两排钢管作安全护栏。（3）小横杆：选用483.5mm钢管，贴紧立杆布置在大横杆上， 两端分别与立杆连接，与立杆及大横杆互成90度。（4）剪刀撑：选用483.5mm钢管。每跨（8m左右）沿长度、高度方向连续搭设，与地面成45度夹角。（5）平桥：支撑在小横杆上，铺设钢脚手板，宽度为800mm，外侧设置0.18m冲
6、压钢脚手板挡板，防止作业时滑跌或落物。（6）连墙杆：在结构边梁上每隔3步3跨预埋12钢筋拉牢立杆，并用483.5mm短钢管回顶，防止架体摆动。（7）安全挡板、安全平台：凡施工通道、人员、车辆比较集中，通过的地方出入口，靠近在建建筑物下面材料堆放，砂浆机、上落笼出入口及各种（类）棚架下面的带人操作的机械等均需搭设安全平台，立柱、大、小横杆、剪刀撑用483.5mm钢管，绑扎阵竹（间距0.2米内），铺设密目安全网的双层安全平台（长、宽、高视工作需要及环境要求而定）。安全挡板：在6.0m高处沿外架全长范围内设置一道安全挡板，宽度为2m，挡板架体采用483.5mm钢管吊装，面上密铺一层篙竹，再铺一层密目
7、安全网。（8）安全网：在所有外脚手架及安全挡板上满挂（铺）密目式防火安全网，接缝严密，不允许出现孔洞，每隔一层设一道兜底网。安全网需经检验合格后方能用于本工程。（9）施工楼梯搭设：综合生产楼脚手架施工梯搭设于建筑物轴交和轴交轴。化学品仓库脚手架施工梯搭设于建筑物轴交，动力车间脚手架施工梯搭设于建筑物轴交。单跑形式搭设，立柱、大、小横杆、梯梁、护栏使用483.5mm钢管，梯级使用钢管、垫底、#14双线绑扎，木板铺面用铁钉钉牢，各梯级间用木条钉实防止滑脱。连接楼间的平台，平桥铺木板方便行人安全走动。（10）脚手架的避雷措施，将斜拉预埋钢筋与楼板钢筋焊接，楼板钢筋与楼各个角设置的竖向地极焊接连接一体
8、，形成防雷避雷系统。3.2搭设顺序临时拉杆临时直墙杆立杆扫地杆大横杆小横杆护栏杆剪刀撑平桥面铺钢脚手架（预埋12钢筋拉杆）连墙杆拉顶拆临时拉杆绑安全网绑安全挡板拆除脚手架。 具体为：首步架的步高为1800mm，离底部200mm处设置一道扫地大、小横杆。以保持脚手架底部的整体稳定。底部的立杆应间隔交叉用不同长度的钢管，将相邻立杆的对接接头位于不同高度上，使立杆受荷的薄弱截面错开。搭设时先设立杆，立杆架设先里后外，临时用拉杆固牢。立杆立好后即架设大、小横杆，在第一步的大、小横杆架设完毕后，即在其上铺设脚手板，做好固定工作，以方便作业人员架设第二步架体。同时在立杆外侧及时设置剪刀撑，防止脚手架纵向倾
9、倒。剪刀撑的设置与脚手架的向上架设同步进行。脚手架的小横杆，上下步应交叉设置于立杆的不同侧面，使立杆受荷时偏心减小。立杆接长时用对接扣件，不准采用旋转扣件。大、小横杆与立杆连接采用直角扣件。剪刀撑与立杆和大横杆的连接用旋转扣件，剪刀撑的纵向接长用旋转扣件。所有扣件应连接紧固，开口必须向外，以防止闭口缝的螺栓钩挂作业人员的衣裤，而影响操作与发生安全事故。脚手架搭设时，每完成一步都要及时校正立杆的垂直度和大、小横杆的标高与水平度，使脚手架的步距、横距、纵距上下始终保持一致。脚手架的搭设进度，必须高出施工作业面2m以上。搭设时要保证架体的整体稳定性，不允许开口，使架体在平面上沿建筑物外沿四周连通。如
10、确需断开时，要在断口处的两侧采用双立杆，并增加架体与建筑物的连接，每步均设连接，并在断口端部设置剪刀撑，做好端头的封闭工作，保证端头的安全。搭设脚手架时，及时做好架体的接地工作。接地一般用长为1500mm的505角钢埋入地下，再用一根-404的扁钢引出与架体连接，单面焊接长度不小于200mm。脚手架随结构的施工而分段搭设。每段脚手架搭设完毕后及时验收，验收合格并办妥验收手续后方可使用。第四章脚手架施工安全技术措施4.1脚手架施工现场安全管理机构。组长：陈俊生 副组长：伍俊安 现场安全责任人：叶卫新、王章超、许韶兴、钟建毅、 4.2材质要求采用48mm壁厚3.5mm无缝或焊接钢管，钢管长度除特殊
11、要求外不应超过6米，对锈蚀严重、压扁、开裂的钢管不准使用。霉烂篙竹不准使用，围蔽使用密孔安全网。4.3搭设安全技术要求4.3.1脚手架搭设顺序放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙件（或加抛撑）第二步纵向水平杆第二步横向水平杆4.3.2搭设立柱注意事项（1）立柱上的对接扣件应交错布置，两个相应邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距节点的距离不应大于步距的1/3。（2）开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（3）搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水
12、平杆后，应立即设置连墙件。柱搭接长度不应小于1米，立柱顶端高出建筑物檐口上皮高度1.5米。4.3.3纵、横向水平杆注意事项（1）搭设纵向水平杆的注意事项：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。（2）搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。纵向水平杆的长度一般不宜小于3跨，并不大于6m。（3）封闭型脚手架同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。4.3.4设连墙件、剪刀撑、横向支撑等
13、注意事项（1）连墙件应均匀布置，形式宜优先采用花排，也可以并排，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm。（2）连墙件必须从底步第一根纵向水平杆处开始设置，当脚手架操作层高出连墙件二步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除。（3）剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设。每道剪刀撑跨越立柱的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在4560之间。4.3.5扣件安装注意事项（1）扣件规格必须与钢管外径相同。40N.m螺栓拧紧扭力矩不应小于40N.m，并不大于65N.m。（3）在主节点处，固定横向水平杆（或纵向水平杆）、
14、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。（4）对接扣件的开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.3.6搭设栏杆、挡脚板注意事项（1）栏杆和挡脚板应搭设在外排立柱的内侧。（2）栏杆上皮高度0.6m，居中设置。（3）挡脚板高度不应小于180mm。4.4使用单位（人员）注意事项不准以棚架作拉设风缆绳的基础及锚固点。不准在棚架上堆放预制构件、钢筋、木枋、模板或其它重物。不得以棚架作顶架及作顶架支撑、支模（专供棚架除外）。不得擅自剪断锚固脚手架的钢筋，及擅自拆除锚固点的回顶。不准拆除为减轻棚架荷载减轻棚架对某层段的建筑物的压力而设置的挑柱和抽吊设
15、施。使用单位要经常清理平桥、平台、挡板上的杂物，以减轻对棚架的压力及保持棚架清洁美观。使用单位必须教育工人不得随意拆除已围蔽完毕的安全网，如确因工作需要拆除安全网时，一定要在当次（日）工作完成马上自行（谁拆除，谁负责）重新围蔽并检查确认平滑牢固方可离开。已搭设的棚架先由棚工班组自检，并由现场施工员、质安员会同监理单位及质监站有关部门人员验收合格签证后才能正式使用。使用单位如将棚架转让使用单位，改变使用功能必须事先通知搭设单位负责人，确认棚架安全可靠才能使用。使用单位不得自行拆除、改动及在原棚架设施上增搭其它棚架。必要的修改，增减棚架必需书面通知专业搭棚队伍，由专业搭棚队伍负责处理。严禁人员在外墙棚架登爬。4.5安全防护措施架搭设前必须根据工程的特点按照规范、规定，制定施工方案和搭设的安全技术措施。脚手架搭设或拆除人员必须符合劳动部颁发的特种作业人员安全技术培训考核管理规定经考核合格，领取特种作业人员操作证的专业架子工进行。操作
