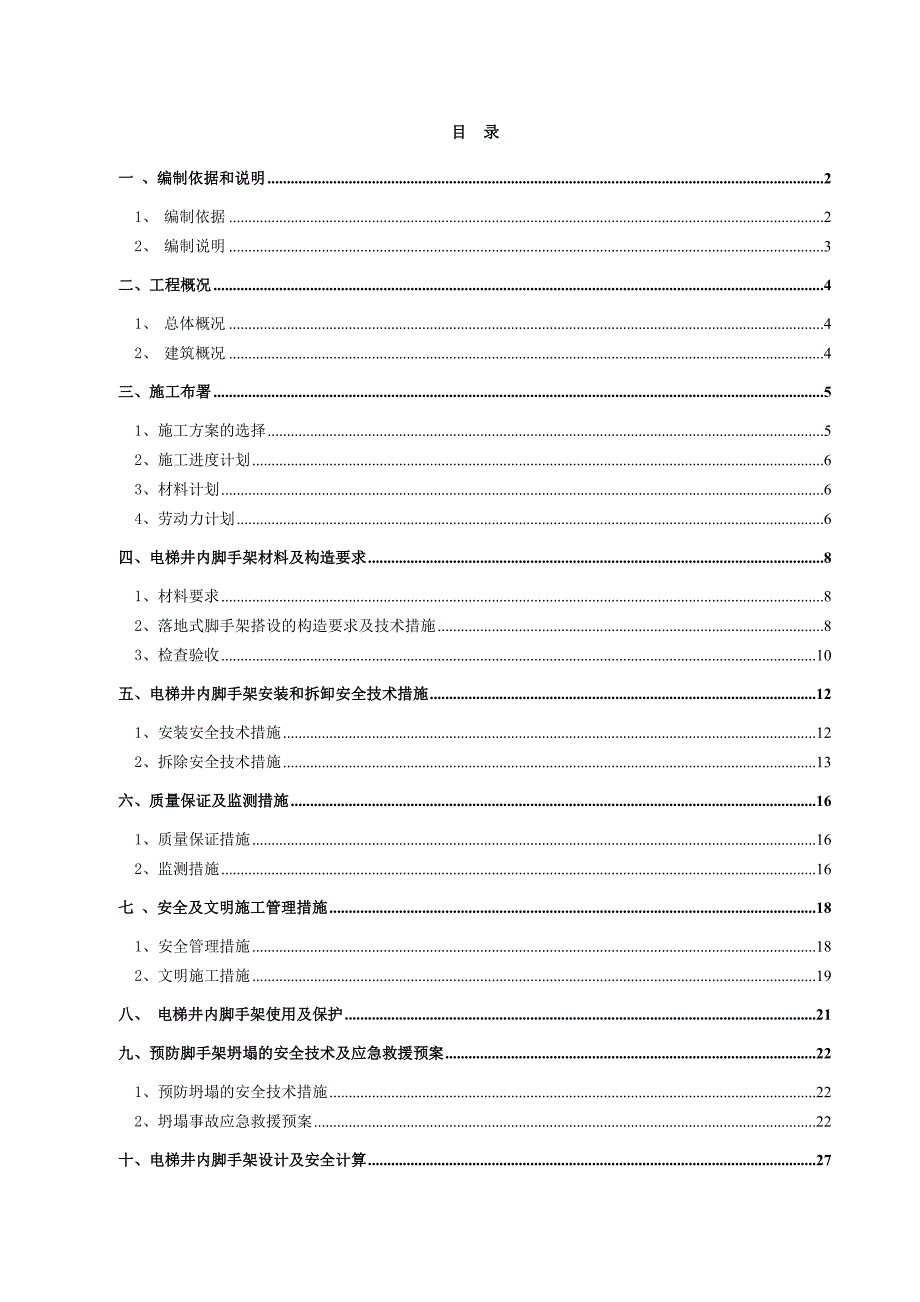

1、目录一 、编制依据和说明21、 编制依据22、 编制说明3二、工程概况41、 总体概况42、 建筑概况4三、施工布署51、施工方案的选择52、施工进度计划63、材料计划64、劳动力计划6四、电梯井内脚手架材料及构造要求81、材料要求82、落地式脚手架搭设的构造要求及技术措施83、检查验收10五、电梯井内脚手架安装和拆卸安全技术措施121、安装安全技术措施122、拆除安全技术措施13六、质量保证及监测措施161、质量保证措施162、监测措施16七 、安全及文明施工管理措施181、安全管理措施182、文明施工措施19八、 电梯井内脚手架使用及保护21九、预防脚手架坍塌的安全技术及应急救援预案221

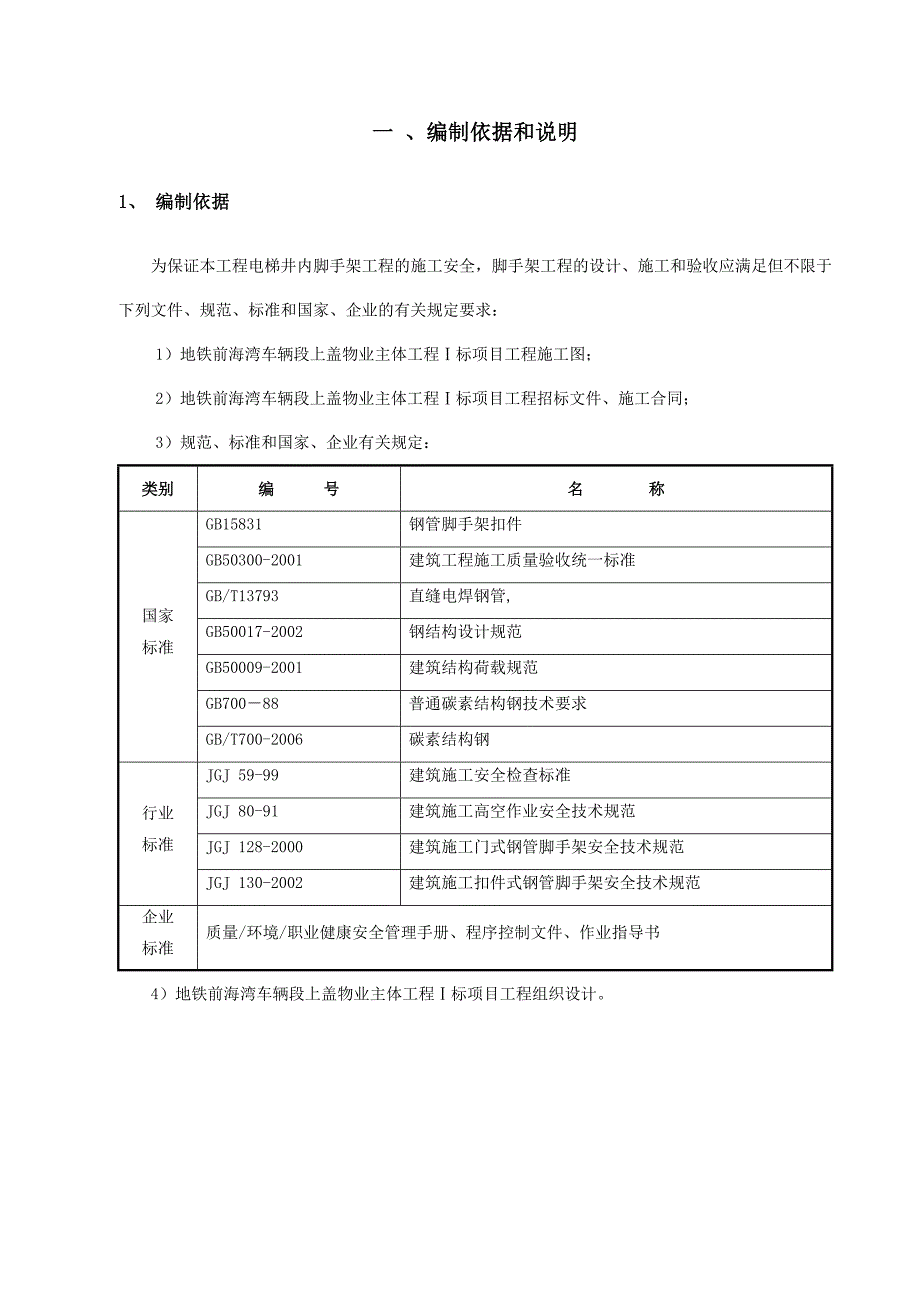

2、、预防坍塌的安全技术措施222、坍塌事故应急救援预案22十、电梯井内脚手架设计及安全计算27一 、编制依据和说明1、 编制依据为保证本工程电梯井内脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：1）地铁前海湾车辆段上盖物业主体工程标项目工程施工图；2）地铁前海湾车辆段上盖物业主体工程标项目工程招标文件、施工合同；3）规范、标准和国家、企业有关规定：类别编号名称国家标准GB15831钢管脚手架扣件GB50300-2001建筑工程施工质量验收统一标准GB/T13793直缝电焊钢管,GB50017-2002 钢结构设计规范GB50009

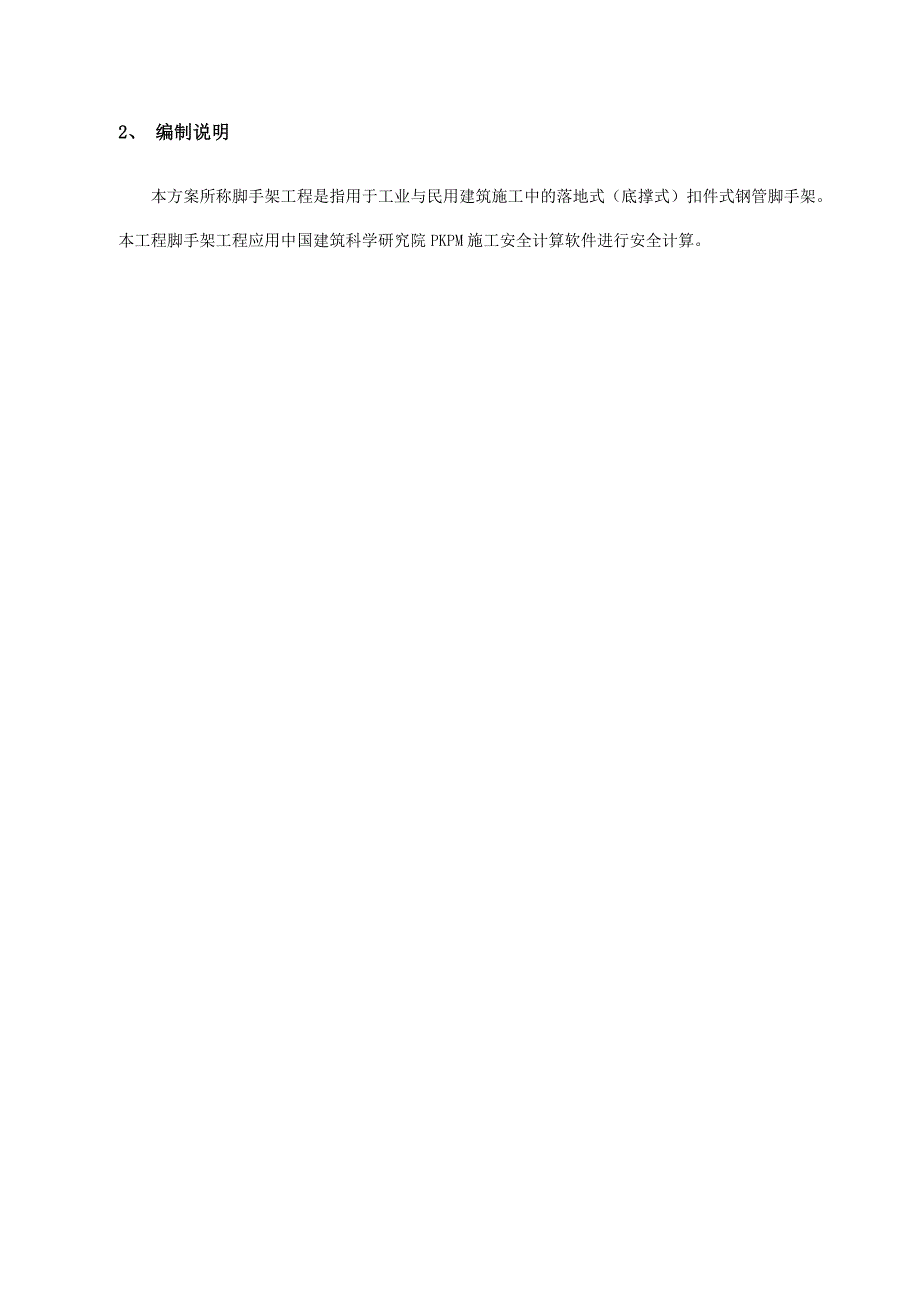

3、-2001建筑结构荷载规范GB70088普通碳素结构钢技术要求GB/T700-2006碳素结构钢行业标准JGJ 59-99建筑施工安全检查标准JGJ 80-91建筑施工高空作业安全技术规范JGJ 128-2000建筑施工门式钢管脚手架安全技术规范JGJ 130-2002建筑施工扣件式钢管脚手架安全技术规范企业标准质量/环境/职业健康安全管理手册、程序控制文件、作业指导书4）地铁前海湾车辆段上盖物业主体工程标项目工程组织设计。2、 编制说明本方案所称脚手架工程是指用于工业与民用建筑施工中的落地式（底撑式）扣件式钢管脚手架。本工程脚手架工程应用中国建筑科学研究院PKPM施工安全计算软件进行安全计算
4、。二、工程概况1、 总体概况工程名称地铁前海湾车辆段上盖物业主体工程标项目工程建设单位某某市地铁集团有限公司物业开发分公司设计单位中建国际（某某）设计顾问有限公司监理单位某某市合创建设工程顾问有限公司质量监督某某市建设工程质量监督总站监督安全监督某某市建设工程安全监督站监督施工单位某某省某某设股份有限公司施工总承包2、 建筑概况2.1建筑面积与建筑高度:该标段总建筑面积约为25万平米。塔楼1a、2、6、8a栋均为35层，屋面层结构高度均为114.6m；塔楼1b、8b栋均为29层，塔楼3、7栋均为28层，1b、3、7、8b屋面层结构高度均为97.75m。4号塔楼为22层局部20层，屋面层结构高度
5、78.2m。5号塔楼为25层局部21层，屋面层结构高度为86.6m。2.2.建筑类型和使用功能：地铁前海湾车辆段上盖物业主体标项目工程由某某市地铁集团有限公司物业开发分公司投资建设，该项目以保障性住房居住为主并包含商业等功能的大型综合项目。本工程结构类型为框架剪力墙结构。 2.3 工程周围环境本工程位于未来前海湾CBD区东南角，现状用地为填海用地。基地位于前海联检站南侧，平南铁路某某西站西侧，南端为滨海大道，西侧空地规划为金融商务中心（CBD），北侧为规划一环快速通道。交通方便，有三条主要城市道路东西向横穿基地，从南至北分别是：学府路、桃源路、规划7号路。三、施工布署1、施工方案的选择为加快进
6、度、满足防护要求，结合本工程设计形式和工程特点，本工程电梯井内采用落地脚手架搭设。11落地式脚手架：电梯井落地式钢管脚手架主要功能须满足主体结构施工、装饰工程施工、电梯安装施工以及满足安全防护施工。12落地式脚手架构造：本工程电梯井内脚手架采用分段落地搭设，最低一段立杆落在100后C15混凝土垫层上面，上面各段落在16#工字钢上面，工字钢两端搁置在电梯井核心筒剪力墙预留200200洞口内，每端至少伸入剪力墙内200。采用483.5钢管，立杆纵向间距1500mm，立杆横向间1050mm，水平杆步距1800mm；工字钢采用16#；钢笆片采用6或者8圆钢点焊制成，规格为1050mm1200mm，每块
7、重8.4Kg；脚手架水平杆横向及纵向一隔一根顶至剪力墙，充当连墙件。1a、1b 、2、6、8a、8b栋从0.000开始搭设，至9层楼面结束（第一段）；在9层楼面搁置工字钢，从9层开始搭设，至23层结束(第二段)；在23层楼面搁置工字钢，从23层开始搭设，至屋面层结束（第三段）；最大搭设高度38.95米。3、7栋从0.000开始搭设，至8层楼面结束（第一段）；在8层楼面搁置工字钢，从8层开始搭设，至22层结束(第二段)；在22层楼面搁置工字钢，从22层开始搭设，至屋面层结束（第三段）；最大搭设高度38.95米。1c、8c栋从0.000开始搭设，至6层楼面结束（第一段）；在8层楼面搁置工字钢，从8
8、层开始搭设，至屋面层结束（第二段）；最大搭设高度30.55米。4栋从0.000开始搭设，至9层楼面结束（第一段）；在9层楼面搁置工字钢，从9层开始搭设，至屋面层结束（第二段）；最大搭设高度38.95米。5栋从0.000开始搭设，至9层楼面结束（第一段）；在9层楼面搁置工字钢，从9层开始搭设，至23层结束(第二段)；在23层楼面搁置工字钢，从23层开始搭设，至屋面层结束（第三段）；最大搭设高度38.95米。2、施工进度计划根据工程施工进度计划安排脚手架施工进度, 2011年4 月份开始一层以上主体结构施工， 2011年11月主体结构封顶， 2012 年 4 月开始外架拆除， 11 月份外架拆除完
9、成。3、材料计划脚手架主要施工材料计划见下表名称及规格用途总需用量钢管6m纵向水平杆900根6m立杆2500根2.2m横向水平杆5000根直角扣件8000个对接扣件3000个16#工字钢悬挑300根大眼安全网防护500张废旧大板防护若干木枋（10050）防护若干4、劳动力计划具体劳动力用工计划如下表序号工种数量(人)工作内容1架子工15各类脚手架搭拆与维护、铺脚手板、挂安全网等2普工5配合架子工作业3 安全员配置1安全管理四、电梯井内脚手架材料及构造要求1、材料要求11钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用直缝电焊钢管（GB/T13793）中规定的483.5普通焊接钢管，
10、钢管必须有出厂合格证，钢管表面平直光滑，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得使用锈蚀、砂眼、结疤、分层、错位、硬弯、裂缝、压痕和深的划道的钢管。钢管上严禁打孔，应涂有防锈漆。12扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件等。在使用前必须进行检查、保养，不得有变形、滑丝裂缝以及其它不允许的缺陷，扣件要有出厂合格证，其机械性能应符合钢管脚手架扣件（GB15831），在螺栓拧紧力矩达到65KNm时不得发生破坏。新旧扣件应做防锈处理。13脚手板采用钢笆片，钢笆片采用8或者10圆钢点焊制成，规格为1050mm1200mm，每块重8.4Kg。14型钢悬挑外架型钢采用I16，每边各伸出
11、电梯井剪力墙200。15大眼安全网大眼安全网绳径8，网眼规格为100100，整张规格为20003000,30003000,30006000。2、落地式脚手架搭设的构造要求及技术措施2.1脚手架基部处理本工程电梯井内脚手架采用分段落地搭设，最低一段立杆落在100厚C15混凝土垫层上面，上面各段落在16#工字钢上面，工字钢两端搁置在电梯井核心筒剪力墙预留200200洞口内，每端至少伸入剪力墙内200。最低一段脚手架基部必须设置排水措施，不得有积水现象。2.2 立杆落地式钢管脚手架的立杆采用单立杆，立杆横距为1050mm、纵距为1500mm，大横杆步距为1800mm，立杆与大横杆采用直角扣件连接。立
12、杆接长除顶层顶步采用搭接外，其余各层各步必须采用对接扣件连接，搭接时，搭接长度不应小于1m，采用不少于2个旋转扣件固定。相邻立杆接头交错设置，不得在同一步距内接长，相隔接头在高度方向错开的距离不得小于500mm，各接头中心至主节点的距离不得大于步距的1/3。立杆垂直的最大偏差不超过脚手架高度的1/200。脚手架底部必须设置纵横向扫地杆，扫地杆用直角扣件固定在距底座向上200mm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立杆基础不在同一高度平面上时，必须将高处的纵向的地杆向低处延长两跨，并与立杆固定，高低差不大于1.0m。2.3纵向水平杆纵向水平杆应设置在立杆内侧，
13、且置于小横杆之上。电梯井内纵向水平杆间隔顶至剪力墙。纵向水平杆可对接也可搭接，对接时，对接扣件交错布置，两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头错开的距离500；各接头中心至主节点的距离1/3倍跨。搭接时，搭接长度1m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至杆端100mm。2.4横向水平杆横向水平杆间隔顶至剪力墙。主节点处(水平杆与立杆连接处)必须设置一根横向水平杆，与立杆用直角扣件固定且严禁拆除。主节点处两个直角扣件的中心距150mm。在每跨跨中设置一根横向水平杆，以便支承脚手板。2.5 扣件40KN.m65KN.m40KN.m，且不应大于65KN.
14、m，主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm，对接扣件开口应朝上或朝内，各杆件端头伸出扣件边缘的长度不应小于100mm。2.6 电梯井内脚手架的搭设施工不能滞后于相应楼层的部位的施工，并安排专人进行（由进行楼层内档防护施工人员进行搭设）。2.7 电梯井内脚手架在每一悬挑层进行封闭防护，用费旧模板将全部洞口进行封闭，以后每隔3层用大眼网悬挂封闭。同时电梯井门洞口安排专人用专用电梯井防护隔栅进行防护，并张贴显著标志，任何人不得向电梯井内扔物品。2.8 电梯井内脚手架仅作为电梯井模操作及安全防护使用，不作为临时楼面吊物的堆放地点，同时，不能作为电梯井筒大模板的堆放地点。2.9 悬挑工字钢在沿电梯井短边方向搁置在电梯井筒两侧的剪力墙上，预先在剪力墙上留设200200的洞口，用于工字钢的搁置与拆除。工字钢具体位置与电梯井内脚手架立杆的位置一致，以方便脚手架的搭设。3、检查验收3.1 检查施工方案有无审批手续、有无技术交底等。3.2 按施工方案的要求对立杆基础、材质、架体与建筑物的拉结、卸荷、杆件间距、脚手板与防护栏板、杆件搭接、通道等进行检查。3.3 严格按照规范规定对进场构配件进行检查和验收，不合格的构配件严禁使用。3.4 脚手架及其基础应在下列阶段
