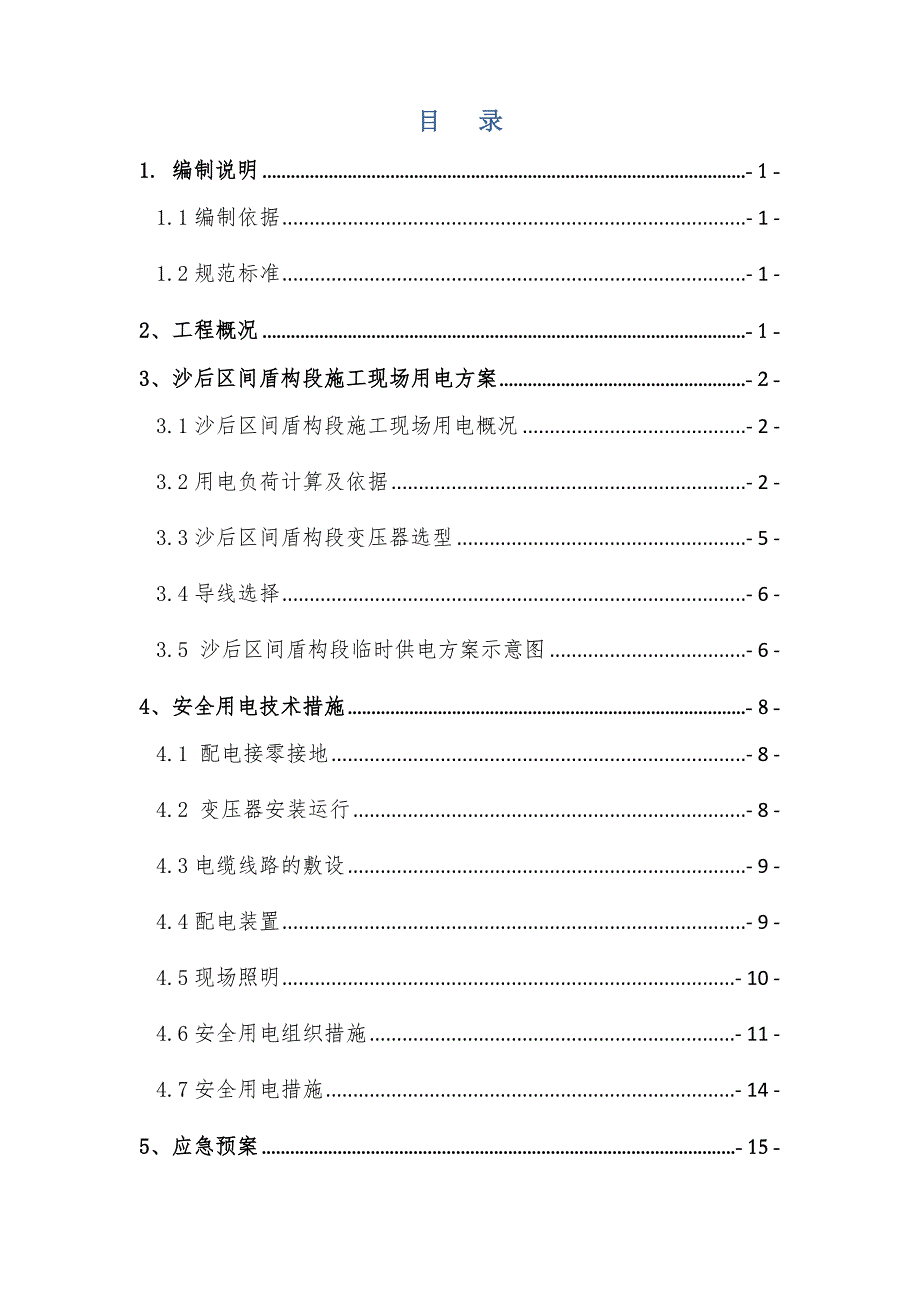

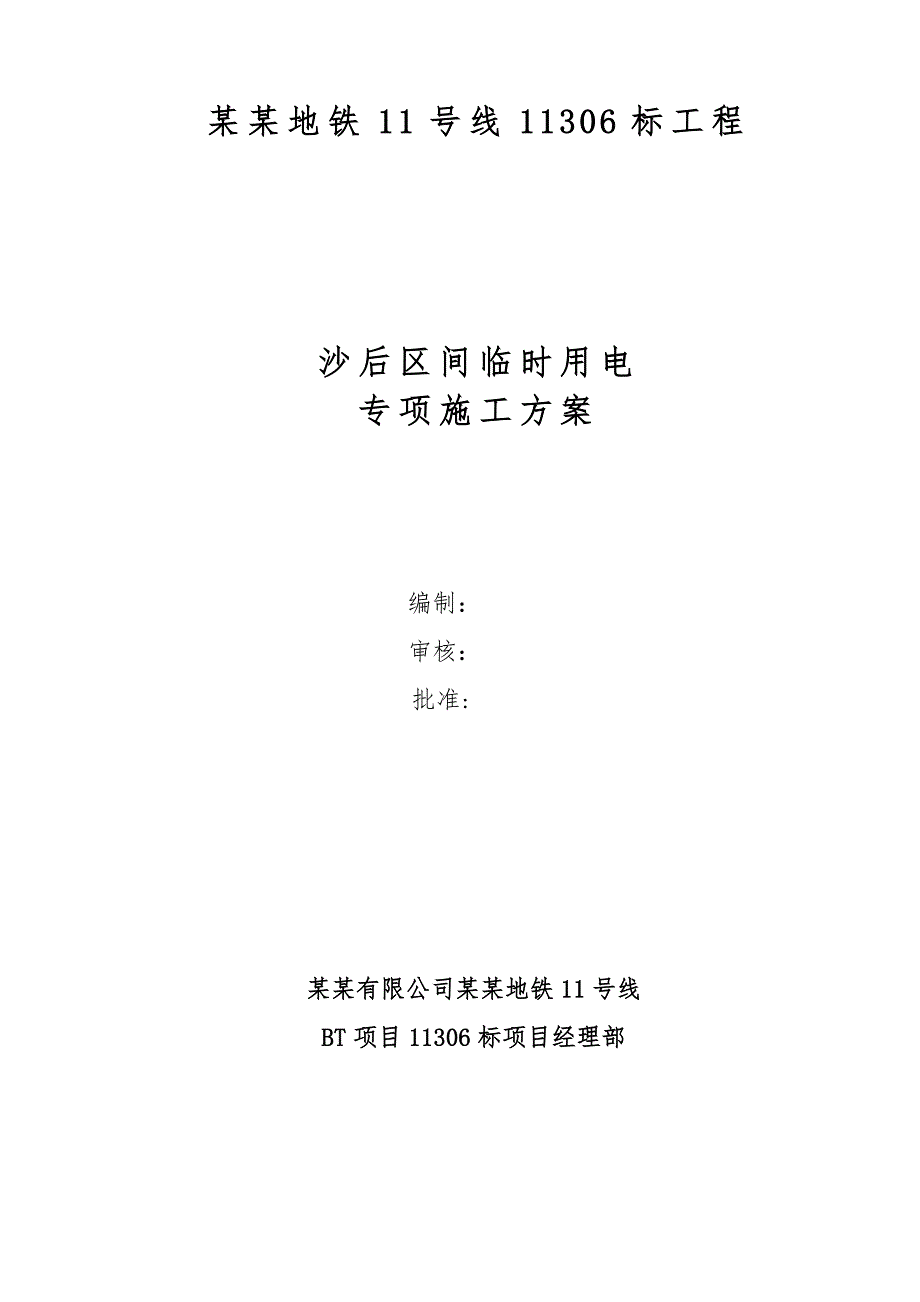

1、某某地铁11号线11306标工程沙后区间临时用电专项施工方案编制:审核:批准: 某某有限公司某某地铁11号线BT项目11306标项目经理部目 录1. 编制说明- 1 -1.1编制依据- 1 -1.2规范标准- 1 -2、工程概况- 1 -3、沙后区间盾构段施工现场用电方案- 2 -3.1沙后区间盾构段施工现场用电概况- 2 -3.2用电负荷计算及依据- 2 -3.3沙后区间盾构段变压器选型- 5 -3.4导线选择- 6 -3.5 沙后区间盾构段临时供电方案示意图- 6 -4、安全用电技术措施- 8 -4.1 配电接零接地- 8 -4.2 变压器安装运行- 8 -4.3电缆线路的敷设- 9 -4

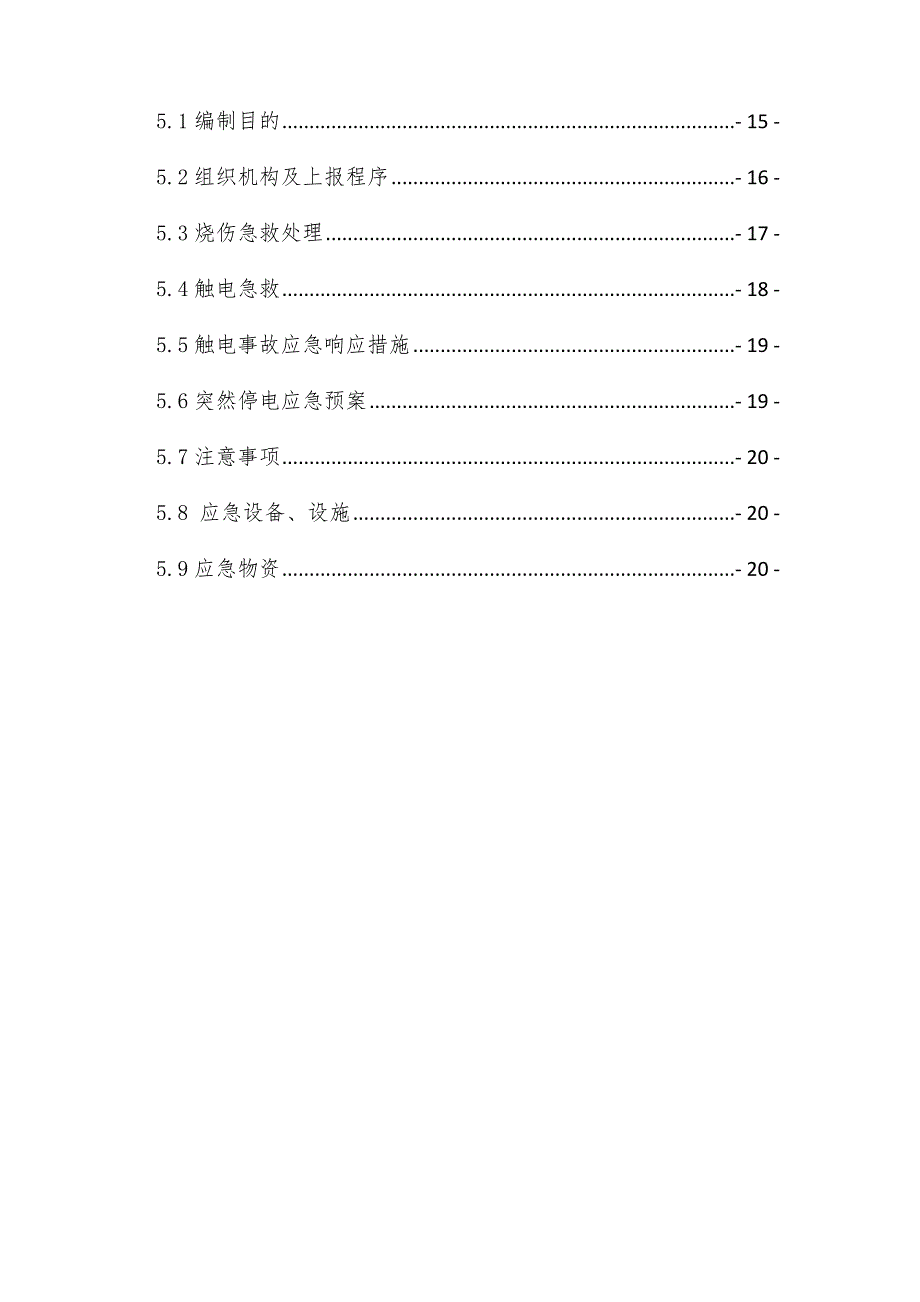

2、.4配电装置- 9 -4.5现场照明- 10 -4.6安全用电组织措施- 11 -4.7安全用电措施- 14 -5、应急预案- 15 -5.1编制目的- 15 -5.2组织机构及上报程序- 16 -5.3烧伤急救处理- 17 -5.4触电急救- 18 -5.5触电事故应急响应措施- 19 -5.6突然停电应急预案- 19 -5.7注意事项- 20 -5.8 应急设备、设施- 20 -5.9应急物资- 20 -1. 编制说明1.1编制依据(1)某某地铁11号线沙后区间施工图;(2)通过对施工场地现场及其周边环境的考察及收集的建筑位置的地形、地貌、道路、水电、材料情况等资料;(3)类似工程的施工经

3、验。1.2规范标准(1)建筑施工安全检查标准(JGJ59-99)(2)建筑机械使用安全技术规程(JGJ33-2001)(3)建筑施工工程安全生产管理条例(4)施工现场临时用电安全技术规范(JGJ46-2005)2、工程概况沙井站后亭站地下区间盾构段沿宝安大道中央布置,下穿新和大道,空推通过衙边涌5孔箱涵。隧道埋深最深处约13.7米,最浅处约8.7米。隧道最大上坡坡率为14.885,最大下坡坡率6,变坡点采用圆曲线顺接,最小半径4000m;线路最小曲线半径2500m。采用1台中铁装备CTE6250盾构机掘进。盾构起讫里程为:右线YDK46+269.233YDK46+982.7(长链0.013m)

4、,长713.48m,左线ZDK46+269.187ZDK46+982.7(短链0.045m),长713.468m。其中,由于YDK46+691.9YDK46+766.775位于5孔衙边涌箱涵底采用矿山法施工,盾构空推拼装管片通过。区间里程YDK46+578处设置一个联络通道和废水泵房。盾构区间采用5400mm的管片内径,管片的组合形式为直线型、左转弯、右转弯。管片由300mm厚1500mm宽的钢筋混凝土构成,混凝土强度等级为C50,钢筋采用级、级。联络通道处采用刚管片,便于拆卸施工联络通道。区间衬砌环采用六分块:三个标准块A1、A2、A3,两个邻接块B、C ,一个封顶块K。区间隧道管片采用错缝

5、拼装,封顶块采用径向插入和纵向插入相结合的插入方式, 即径向推上再纵向插入。管片之间采用弯螺栓连接,连接螺栓采用强度等级为8.8级的钢材。3、沙后区间盾构段施工现场用电方案3.1沙后区间盾构段施工现场用电概况根据沙后区间施工筹划,计算结构对比后确定变压器配置。沙后区间盾构段分施工用电和生活用电。3.2用电负荷计算及依据沙后区间盾构施工临时用电计算主要依据现场所用机械以及设备的功率,如下表所示:表1电动机械设备表序号设备名称型号规格额定功率(KW)台数总功率(KW)备注1通风机34 KW1342日光灯0.041506合计40考虑1的系数1门式起重机45t1321132合计132考虑1的系数1搅拌

6、站401402充电机3531053潜水泵221224钻床5155砂轮机2.212.26潜水泵7.5215合计189.2考虑0.7的系数表2电热设备表序号设备名称型号规格额定功率(KW)台数总功率(KW)备注1电焊机BX-5003041202二保焊机30260合计180考虑0.5的系数表3照明灯具表序号设备名称型号规格额定功率(KW)台数总功率(KW)备注1镝灯3.5931.5考虑0.5的系数2弯头灯0.253283路灯0.04351.44合计54.82表4生活用电序号类别用电设备额定功率(KW)数量总功率(KW)1室内照明及生活用电材料堆放0.1*81000.83加工棚照明0.1*41000.

7、44机电修配照明0.1*2300.25仓库照明0.1600.18办公楼照明0.1*41800.49浴室、洗手间0.1*21000.210宿舍0.1*4040*20411食堂0.1*240*20.212蒸饭车81813热水器51514开水箱621217空调1.0303018合计61.3KW计算公式:Pjs4011320.51890.71800.5550.5+62=417.8KW以上是井下和地面电动机械及设备的用电负荷,总计用电负荷为417.8KVA。变压器容量计算变压器容量根据建筑施工计算手册(第二版)公式(19-28)计算如下: 其中变压器容量(kVA); 1.05功率损失系数;经过计算得到

8、KVA3.3沙后区间盾构段变压器选型 沙后区间盾构施工总用电量(转化为变压器容量)为439KVA(含生活区)。500KVA变压器位置定在后亭站南端围挡西侧,安装至工程结束拆除。附图: 沙后区间盾构段临时用电平面图。3.4导线选择根据以上计算情况,后亭站南段盾构施工总用电量最大,按照此最不利情况选配电缆。总配电箱引至工地各二级分配电箱电源回路导线选择:500KVA变压器引出6路二级配电,长度分别为龙门吊120m、充电房100m、井下动力80m、生活区75m、加工棚30m、搅拌站30m。3.5 沙后区间盾构段临时供电方案示意图 沙后区间明挖段第一期围挡一级配电箱需配置二组,二级配电箱需配置三组,三

9、级开关箱根据机械设备数量配置,严格按照一机、一箱、一闸、一漏进行配置。a.分配电箱熔断式隔离开关型号:HR5-200/30,漏电断路器型号:D220L-250/4300,额定电流200A,剩余动作电流100mA;b.开关箱熔断开关型号HK8-63/3,漏电断路器DZ15L-100/4901,额定剩余动作电流30mA;c.电力设备均已采用零接地;d.实测变压器接地电阻4,重复接地电阻10。3.5.1按导线的允许电流计算(1)龙门吊电缆120m长导线负荷132KVA线路的工作电流为:=1*132*1000/(1.732*380*0.75)=267.4A由建筑施工计算手册(第二版)表19-30,选用

10、70mm2的胶皮绝缘铜线。(2)充电房电缆100m长导线负荷105KVA线路的工作电流为:=0.7*105*1000/(1.732*380*0.75)=149A由建筑施工计算手册(第二版)表19-30,选用35mm2的胶皮绝缘铜线。(3)井下动力电缆80m长导线负荷80KVA线路的工作电流为:=0.8*80*1000/(1.732*380*0.75)=130A由建筑施工计算手册(第二版)表19-30,选用25mm2的胶皮绝缘铜线。(4)生活区电缆75m长导线负荷61.3KVA线路的工作电流为:=1*61.3*1000/(1.732*380*0.75)=125A由建筑施工计算手册(第二版)表19

11、-30,选用25mm2的胶皮绝缘铜线。(5)加工棚电缆30m长导线负荷190KVA线路的工作电流为:=0.5*105*1000/(1.732*380*0.75)=106A由建筑施工计算手册(第二版)表19-30,选用25mm2的胶皮绝缘铜线。(6)搅拌站电缆30m长导线负荷50KVA线路的工作电流为:=0.7*50*1000/(1.732*380*0.75)=71A由建筑施工计算手册(第二版)表19-30,选用10mm2的胶皮绝缘铜线。3.5.2导线选择根据现场实际情况:对500KVA变压器,从总配电箱引至工地各二级分配电箱电源回路,采用BV-3120mm2+175mm2铜芯导线套钢管埋地敷设

12、。4、安全用电技术措施4.1 配电接零接地工地配电必须按TN-S系统设置保护接零系统,实行三相五线制,杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别,严禁混用。4.2 变压器安装运行(1)变压器安装空间距离为2m,开关柜后维修通道距离为1m。变压器底部铺设绝缘脚垫,开关柜下设专用的接零和接地端子排,以便检查和维修,各开关统一编号,标明使用方位或较大设备。变压器安装时必须由专业或上级专业人员进行安装、调试。(2)变压器定期进行检查,注意变压器音响是否正常,有无异常响声或放电声;检查变压器的接地设备是否良好等,填写检查记录。4.3电缆线路

13、的敷设施工场地内所有由低压输出的电缆线均采用埋地敷设,埋地敷设深度60cm,在电缆上下均匀铺设6cm细砂,然后覆盖砖作硬质保护层。4.4配电装置(1)三级配电、两级保护 施工用电采用三级配电、两级保护进行设置,并根据“一机、一闸、一漏、一箱”要求,每台设备设置各自专用开关箱,提高用电安全。按照总配电间、分配电柜、开关箱进行三级配电,分配电柜和开关箱均必须经漏电保护开关保护。第一级漏电保护设置在总配电间内各回路开关电器的末级,其漏电动作电流与漏电动作时间符合规定要求。第二级漏电保护设置在开关箱内各回路隔离开关的负荷侧,与第一级漏电保护配合,形成分级选择性保护,漏电动作电流不大于30mA,漏电动作

14、时间不大于0.1s。(2)电器装置漏电保护器:施工现场所有用电设备,除保护零线外,采用分级漏电保护系统,每一分支线路有自己的工作零线,并在设备负荷线的首端处设置漏电保护器,额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1s。漏电保护器要在安装后和使用前按照规定测试内容进行,并定期测试。接地:将电气设备与大地作金属性联结,进行保护接地,用以保护人体接触设备漏电时的安全,并将变压器进行工作接地,阻值应小于4。在设备比较集中的钢筋作业区、搅拌机及龙门吊处作一组重复接地,阻值不小于10。水泥罐、地磅作防雷接地,同时进行重复接地。常有开关:一般机器均须配有随机开关,维修更换时注意按原型号、容
