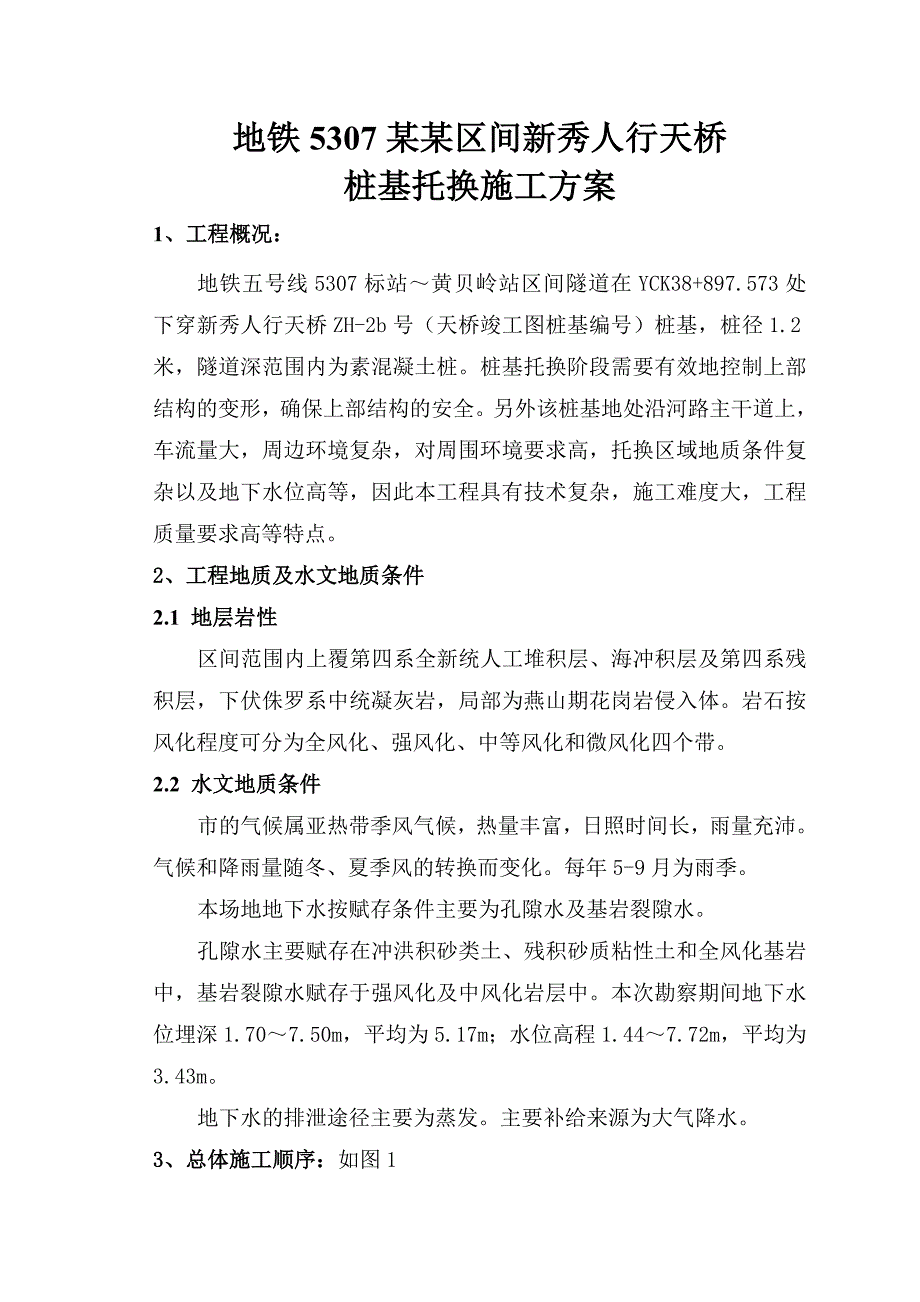

1、地铁5307某某区间新秀人行天桥桩基托换施工方案1、 工程概况：地铁五号线5307标站黄贝岭站区间隧道在YCK38+897.573处下穿新秀人行天桥ZH-2b号（天桥竣工图桩基编号）桩基，桩径1.2米，隧道深范围内为素混凝土桩。桩基托换阶段需要有效地控制上部结构的变形，确保上部结构的安全。另外该桩基地处沿河路主干道上，车流量大，周边环境复杂，对周围环境要求高，托换区域地质条件复杂以及地下水位高等，因此本工程具有技术复杂，施工难度大，工程质量要求高等特点。2、工程地质及水文地质条件2.1 地层岩性区间范围内上覆第四系全新统人工堆积层、海冲积层及第四系残积层，下伏侏罗系中统凝灰岩，局部为燕山期花岗

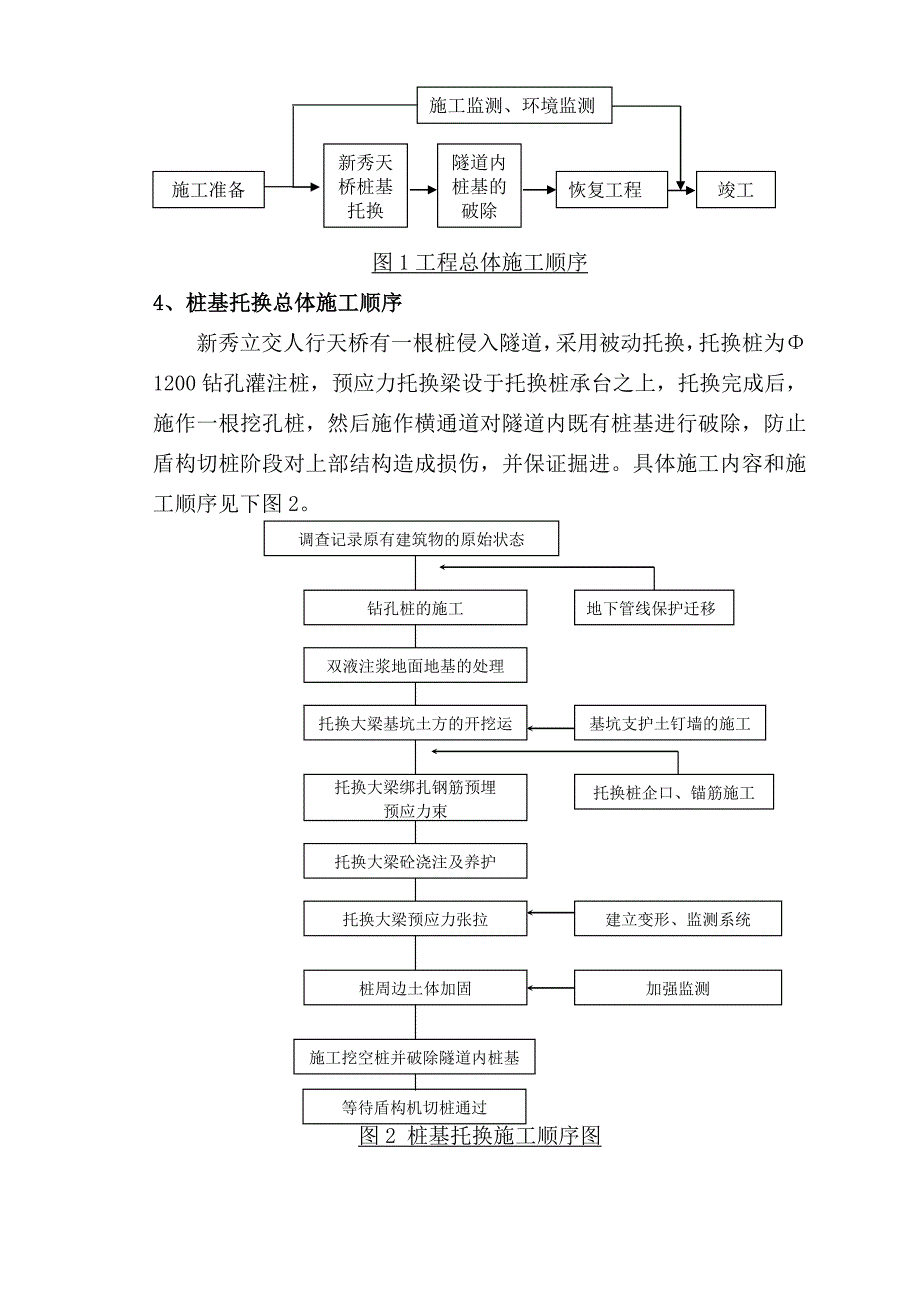

2、岩侵入体。岩石按风化程度可分为全风化、强风化、中等风化和微风化四个带。2.2 水文地质条件市的气候属亚热带季风气候，热量丰富，日照时间长，雨量充沛。气候和降雨量随冬、夏季风的转换而变化。每年5-9月为雨季。本场地地下水按赋存条件主要为孔隙水及基岩裂隙水。孔隙水主要赋存在冲洪积砂类土、残积砂质粘性土和全风化基岩中，基岩裂隙水赋存于强风化及中风化岩层中。本次勘察期间地下水位埋深1.707.50m，平均为5.17m；水位高程1.447.72m，平均为3.43m。地下水的排泄途径主要为蒸发。主要补给来源为大气降水。3、总体施工顺序：如图1施工监测、环境监测新秀天桥桩基托换施工准备恢复工程竣工隧道内桩基
3、的破除 图1工程总体施工顺序4、桩基托换总体施工顺序新秀立交人行天桥有一根桩侵入隧道，采用被动托换，托换桩为1200钻孔灌注桩，预应力托换梁设于托换桩承台之上，托换完成后，施作一根挖孔桩，然后施作横通道对隧道内既有桩基进行破除，防止盾构切桩阶段对上部结构造成损伤，并保证掘进。具体施工内容和施工顺序见下图2。调查记录原有建筑物的原始状态钻孔桩的施工地下管线保护迁移双液注浆地面地基的处理托换大梁基坑土方的开挖运输基坑支护土钉墙的施工托换大梁绑扎钢筋预埋预应力束波纹管托换桩企口、锚筋施工托换大梁砼浇注及养护托换大梁预应力张拉建立变形、监测系统桩周边土体加固施工挖空桩并破除隧道内桩基加强监测等待盾构机
4、切桩通过图2 桩基托换施工顺序图5、钻孔灌注桩施工 钻孔桩施工：采用XY-2型钻机带动笼式钻头破碎岩土，正循环法清除孔内岩土碎屑而成孔，然后吊放钢筋笼，浇注砼成桩。施工准备测量放样钻机进场桩位校核/埋设护筒钻进成孔制备泥浆商品砼泥浆系统浇筑槽沟吊放钢筋笼及小导管钻机就位(对中.找平)制作钢筋笼一次清孔终孔取样下清孔及浇注用导管二次清孔沉碴测量水下砼浇灌注钻机移位废浆处理制作试块排出废浆试块养护5.1钻孔桩施工工艺流程见下图图3 钻孔桩施工工艺流程图5.2施工准备 工程开工前，会同监理、设计等单位进行桩基施工技术交底，并现场引进测量基准点和探明地下管线，迁移并维护好施工工区内的管线，统筹安排现场
5、临时设施。 根据建设单位提供的现场测量控制点进行场地测量放样，放样时应打好钢筋定位桩，做好标记。 根据桩位位置，埋设护筒，校核桩位。 由于地处闹市区，必须确保泥浆循环，新浆贮存，废浆临时贮存。在整个施工过程中泥浆不允许外溢，按现场布置图设置泥浆循环系统。5.3泥浆的制作钻孔桩成孔穿越的地层，大多是砂砾和粉质粘土，造浆能力较差，因此现场必须制作适量泥浆。造浆材料采用膨胀润土掺入适量的CMC。钻孔桩泥浆制备性能指标如表1表1项次项目性能指标检验方法1比重1.11.3泥浆比重秤2粘度1825500cc/700cc 漏斗法3含砂量95%量杯法5失水量30ml/30min失水量仪6泥皮厚度13mm/30
6、min失水量仪7静切力1min23N/平方米静切力2min511N/平方米8稳定性30g/立方毫米9PH值79PH试纸5.4钻进成孔钻机选用XY-2地质钻机，经改装能满足在室内操作，钻头选用1200mm三翼刮刀笼式钻头，切土和削岩钻进用正循环清除孔内岩石碎屑成孔，具体注意事项如下： 开孔时尽量用天车拉住钻杆，轻压慢钻，防止钻具摆动过大而造成超径或孔斜。 钻进时随时校正主动杆，底座水平，发现不平，随时纠正，保证垂直度控制0.5%桩长。 钻进时控制好孔内水位，如渗漏失水严重，及时补浆以防塌孔。钻孔采用跳打施工，相邻桩必须在24小时后方可开钻。 严格控制泥浆指标，在粘性土中成孔时泥浆比重控制在1.1
7、01.20；在砂层成孔时泥浆比重控制在1.201.30。 钻进过程中如发生斜孔，塌孔和护筒周围冒浆时，应停钻，待采取相应措施后再进行钻进。 造孔接近计标高时，需取样判断，岩样符合设计要求，即可钻进设计入岩深度（入中风化岩不少于1.0m）。 钻到设计深度后，进行超前钻，深度为3米（为新桩直径），取样判断确定终孔。终孔前进行第一次清孔，换浆排出孔内悬浮砂粒。 清孔结束后，会同监理对孔深和沉渣进行验收并填写，成孔验收单。清渣质量标准见表2 表2序号项目质量标准1孔底沉渣厚度50mm2泥浆比重1.151.25含砂率8%粘度1825S5.5钢筋笼制作、安装 严格按设计和规范要求制作。自检合格后再会同监理
8、验收，然后采用分段安放，利用钻机卷扬机吊放入孔内机械搭接成整体，同时在钢筋笼上绑扎2条50钢管，作为注浆管一起放入孔底。钢筋笼制作安装，具体要求如下： 钢筋笼严格按设计要求及规范制作，主筋的搭接接头应互相隔开，接头数不得超过钢筋总数的一半。保护层用钢筋环对称焊于钢筋笼上。 钢筋笼外径应比钻孔直径小140mm，保证主筋保护层不小于70mm。 钢筋笼制作允许偏差见表3表3序号项目允许偏差（mm）1主筋间距102箍筋间距或螺旋筋间距203加强箍间距504笼直径105笼长度50 安放钢筋笼时，在钢筋笼上绑扎2条50钢管作为注浆管，下部500mm范围内做成花管，并用橡皮套包裹，一起与钢筋每分段安放，钢管
9、连接采用套接箍连接。 钢筋笼分段连接采用套接箍连接，保证下钢筋笼的速度，防止桩孔暴露时间过长。 全部钢筋笼吊入孔内后，将吊筋挂在机台上，不使钢筋在孔内变形。放入孔内时应扶直，（缓慢放入孔内）。5.6二次清孔钢筋笼安装完后，安放200导管和清孔设备，进行二次清孔，泥浆的性能指标为：含砂率不小于8%，粘度小于28秒，并测定孔内沉渣，确保沉渣厚度小于5cm。5.7水下砼灌注5.7.1水下砼的要求 水下浇注砼必须具有良好的和易性，通过试验确定配合比，坍落度为1822cm（以孔口检验的指标主准），每立方混凝土中的水泥用量不应少于360kg。 细骨科选用级配良好的中至粗砂，混凝土搅拌物中的砂率一般控制在4
10、050%。 粗骨科选用碎石，其粒径不得大于30mm。 水下砼掺入高效缓凝外加剂，使商品砼的初凝时间满足因沿途运输的交通情况以及从最不利的情况考虑控制缓凝时间。 配合比的设计强度比设计要求的强度配高一级。5.7.2使用导管的要求 导管壁厚不得小于3mm直径为200，直径制作偏差不超过2mm，导管规格长度为0.5，1.0，2.0米三种规格。 导管安装前应在现场试拼，导管与导管连接采用法兰连接和胶垫密封。 水下砼浇注的隔水栓采用砼球作为隔水栓。5.7.3水下砼浇注水下砼选用防酸商品砼必须具有良好的和易性，坍落度控制在1822cm。砼灌注前，灌浆导管底部离孔底距离300500mm，保证隔栓顺利排出。保
11、证足够的砼储备，保证导管一次埋入砼面0.8m以下。灌注水下砼导管埋深一般控制在2m，严禁将导管提离砼面。水下砼浇注必须连续施工，不得中断，每根桩浇注时间按初盘砼的初凝时间控制，一般每根桩控制在小时以内。 设专人测量导管埋深及砼面，及时填写水下砼浇注记录，对整个浇注过程记录备案。 控制好最后一次砼浇注量，满足桩顶标高和凿除强度不足的浮浆高度，必须确保桩身质量。5.8桩底注浆 为保证钻孔桩的质量，当桩身砼达到75%后进行底注浆。5.8.1 注浆施工工艺流程见图4制作小导管钻孔成桩预埋小导管制 浆注 浆封孔调整确定注浆参数确定每次搅拌水和水泥用量图4桩底注浆施工工艺流程图5.8.1注浆管制作和安装
12、桩底注浆的注浆管采用50钢管，在孔底端部500mm范围内布置梅花形的水孔，孔径为5，并将注浆管下端30cm处弯成120度。端部50cm孔段用软橡皮套封住。绑扎牢固，每节采用套接箍连接并与钢筋笼绑扎，与钢筋笼同时放入孔内。5.8.2注浆设计注浆压力为0.51.0Mpa，注浆材料水泥浆，水灰比0.75，采用循环压密注浆，具体操作如下： 注浆时应在桩身砼强度达到C15以上。 开始注浆时，用较高压力先冲破橡皮套，此时压力值较大；出浆后，压力急剧降低。在整个注浆过程中应严格控制注浆压力，在确定的范围内，通过注浆速率来调节注浆压力，直到注浆量达到设计要求。 注浆结束标准：当浆液水灰比0.75:1压力为1.
13、0Mpa，吃浆量小于0.2L/min，持续30min即可终止注浆。6、托换梁基坑土方挖运及基坑支护 托换梁基坑施工流程图56.1土方挖运1、基坑开挖范围是以托换梁系外边缘国1.5m为界，并预留预应力张拉机具的位置。2、土方开挖采用人工结合风镐，人工小斗车倒运开挖,深度至垫层底。3、土方开挖与土钉墙配合施工，保证基坑和邻建筑物的安全。4、挖土期间沿坑底四周布置排水沟及集水井，以便雨天及遇有地下水时抽水。5、现场不堆放土方，弃土全部外运，符合回填质量要求的土，临时在外堆放回填时运回。6、自挖土开始，就要加强对建筑物、地面的沉降等的监测工作。7、土方开挖前应保护好施工影响范围的地下管线。开挖部位放线查明地下管线布置监测点基坑位置开挖土钉施工钢筋网及坡面喷射砼坑底垫层土钉制作排 水图5托换梁基坑施工流程图6.2土钉施工（1） 施工工艺流程根据地质情况，土钉成孔可选用地质钻机或洛阳铲成孔方法。施工流程图如下：清理边坡钻机就位钻机成孔安放土钉注浆移机进入下一孔位。（2） 土钉成孔a、按设计要求定位开孔，根据地质条件和使用要求选择成孔设备为100型钻机（或洛阳铲），钻孔直径根据土钉钢筋直径为90，调整固定好钻杆角度（土钉与水平面夹角宜为12）；b、土钉成孔允许偏差：土钉孔径5mm；土钉孔距100mm；c、土钉钻孔完成后，经监理检查签认后应及
