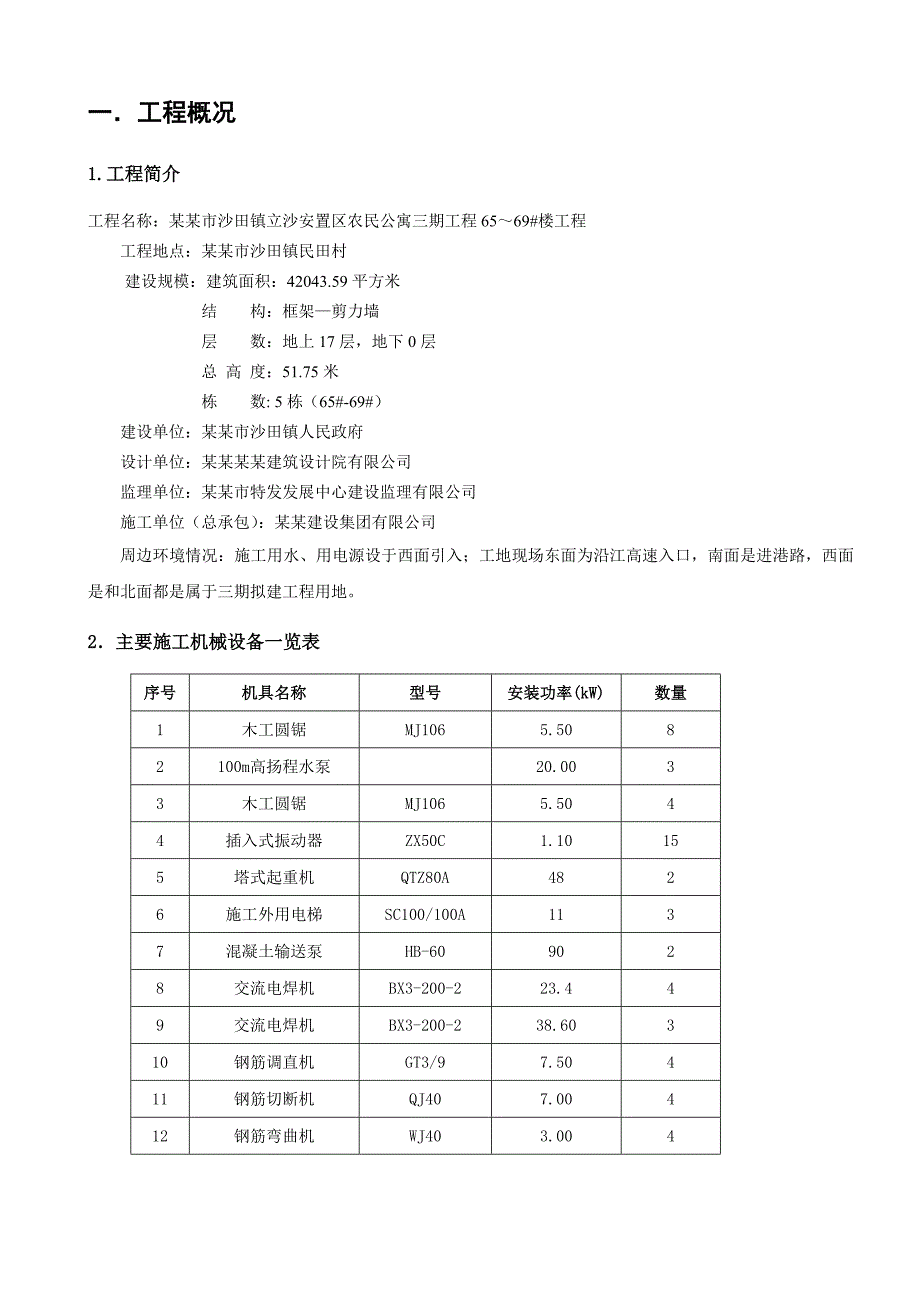

1、目 录一工程概况21.工程简介22主要施工机械设备一览表2二施工临时用水、用电及消防选择31.总线、变压器选择32.分箱线选择33.供水、消防管径选择3三主要施工安全技术措施33.1线路敷设：33.2用电管理：43.3电工：43.4安全距离与外电防护：53.5供电路线：53.6电缆线路：53.7配电柜（盘）、配电箱及开关箱：63.8电器装置的选择：63.9使用与维护：73.10照明：73.11接地与防雷：8四临时用电施工平面布置图（见附图）8附件1：临时用电计算书8一工程概况1.工程简介工程名称：某某市沙田镇立沙安置区农民公寓三期工程6569#楼工程 工程地点：某某市沙田镇民田村建设规模：建筑
2、面积：42043.59平方米结 构：框架剪力墙层 数：地上17层，地下0层总 高 度：51.75米栋 数: 5栋（65#-69#） 建设单位：某某市沙田镇人民政府设计单位：某某某某建筑设计院有限公司 监理单位：某某市特发发展中心建设监理有限公司 施工单位（总承包）：某某建设集团有限公司周边环境情况：施工用水、用电源设于西面引入；工地现场东面为沿江高速入口，南面是进港路，西面是和北面都是属于三期拟建工程用地。 2主要施工机械设备一览表序号机具名称型号安装功率(kW)数量1木工圆锯MJ1065.5082100m高扬程水泵20.0033木工圆锯MJ1065.5044插入式振动器ZX50C1.1015

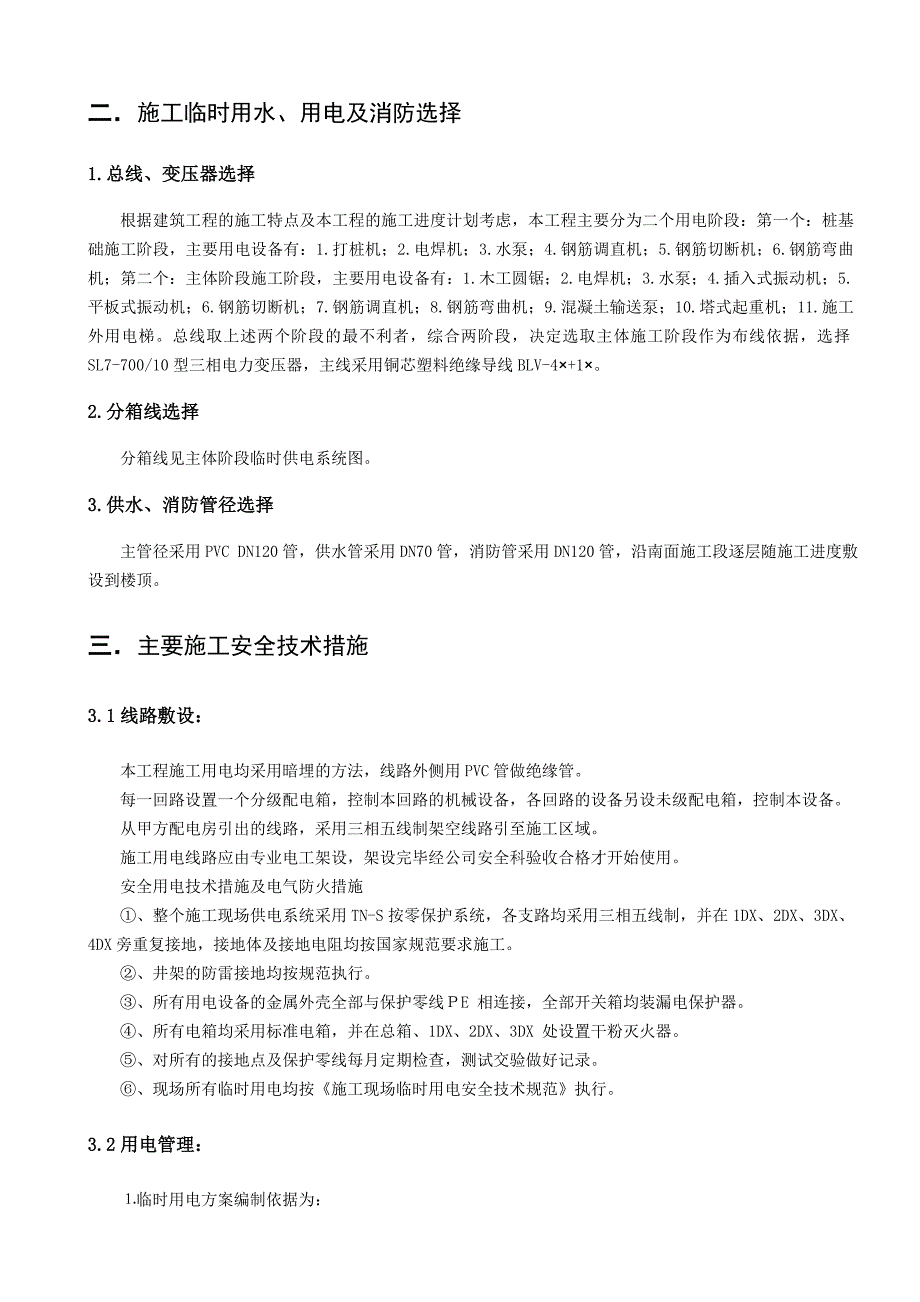

3、5塔式起重机QTZ80A4826施工外用电梯SC100/100A1137混凝土输送泵HB-609028交流电焊机BX3-200-223.449交流电焊机BX3-200-238.60310钢筋调直机GT3/97.50411钢筋切断机QJ407.00412钢筋弯曲机WJ403.004二施工临时用水、用电及消防选择1.总线、变压器选择根据建筑工程的施工特点及本工程的施工进度计划考虑，本工程主要分为二个用电阶段：第一个：桩基础施工阶段，主要用电设备有：1.打桩机；2.电焊机；3.水泵；4.钢筋调直机；5.钢筋切断机；6.钢筋弯曲机；第二个：主体阶段施工阶段，主要用电设备有：1.木工圆锯；2.电焊机；3
4、.水泵；4.插入式振动机；5.平板式振动机；6.钢筋切断机；7.钢筋调直机；8.钢筋弯曲机；9.混凝土输送泵；10.塔式起重机；11.施工外用电梯。总线取上述两个阶段的最不利者，综合两阶段，决定选取主体施工阶段作为布线依据，选择SL7-700/10型三相电力变压器，主线采用铜芯塑料绝缘导线BLV-4+1。2.分箱线选择分箱线见主体阶段临时供电系统图。3.供水、消防管径选择主管径采用PVC DN120管，供水管采用DN70管，消防管采用DN120管，沿南面施工段逐层随施工进度敷设到楼顶。三主要施工安全技术措施3.1线路敷设：本工程施工用电均采用暗埋的方法，线路外侧用PVC管做绝缘管。每一回路设置
5、一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从甲方配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。安全用电技术措施及电气防火措施、整个施工现场供电系统采用TN-S按零保护系统，各支路均采用三相五线制，并在1DX、2DX、3DX、4DX旁重复接地，接地体及接地电阻均按国家规范要求施工。、井架的防雷接地均按规范执行。、所有用电设备的金属外壳全部与保护零线E相连接，全部开关箱均装漏电保护器。、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器。、对所有的接地点及保护零线
6、每月定期检查，测试交验做好记录。、现场所有临时用电均按施工现场临时用电安全技术规范执行。3.2用电管理：临时用电方案编制依据为： 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。临时用电施工组织设计的内容和步骤： 现场勘探，确定电源进线总配电箱（柜）
7、，分配电箱的位置及线路走向。 进行负荷计算，选择导线截面和电器的类型、规格。 绘制电气平面图，立面图和接线系统图。 制定安全用电技术措施和电气防火措施。施工现场临时用电安全技术档案： 临时用电施工组织设计及修改施工组织设计的全部资料。 技术交底资料。 临时用电工程检查验收表。 接地电阻测定记录。 定期检（复）查表（工地每月，公司每季进行一次）。 电工维修工作记录。安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。3.3电工：电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。电工应掌握用电安全基本知识和所有设备性能。上岗
8、前按规定穿戴好个人防护用品。停用设备应拉闸断电，锁好开关箱。负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。按规定定期（项目部每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。应懂得触电急救常识和电器灭火常识。3.4安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。 不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 安全距离： 在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，110kv不小于6m，35110kv不小
9、于8m。架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。 起重臂或被吊物边缘与10kV的架空线路水平距离7m。 机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。 外电防护： 达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。 带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm. 带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。 在架设防护设施时，应有电气技术人员或专职安全员监护。 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。3.5供电路线：
10、架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。 架空线路最少截面：为满足机械强度要求，铝线16mm2，铜线10mm2跨越公路、电力线路档距内的绝缘铝线不少于35mm2，铜线不少于16mm2。 电线接头：在一个档距内，每层架空线接头不得超过该层导线50，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。 电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m，（横担选用附表于后）。 电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。 拉线：拉线宜用截面不少于43的镀
11、锌铁丝、拉线与电杆的夹角庆在4530度之间，埋地深度不少于1m，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨措施，室外应采用绝缘子固定。3.6电缆线路： 电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。 电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。 在高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位
12、置充分利用在建工程的竖井、电梯孔等，并应靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。3.7配电柜（盘）、配电箱及开关箱： 配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定： 配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。 配电室的天棚距地面不低于3m。 在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。 配电室门应向外开。 配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离
13、，遮栏下面通道的高度不少于1.9m。配电装置的上端距天棚不少于0.5m。 裸母线应涂刷有色油漆，并应符合下表规定：母 线 涂 色 表 相 别 颜 色 垂直排列水平排列引下排列 A 黄 上 后 左 B 绿 中 中 中 C 红 下 前 右 配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。 配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。 配电柜（盘）上的配电线路开关应标明控制回路。 配电柜（盘）或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。 配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。 总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。 配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。 配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.31.5m之间。 移动式开关箱应装高在坚固的支架上，下底离地面0.61.5m。进出线必须采用橡皮绝缘电缆。 配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得
