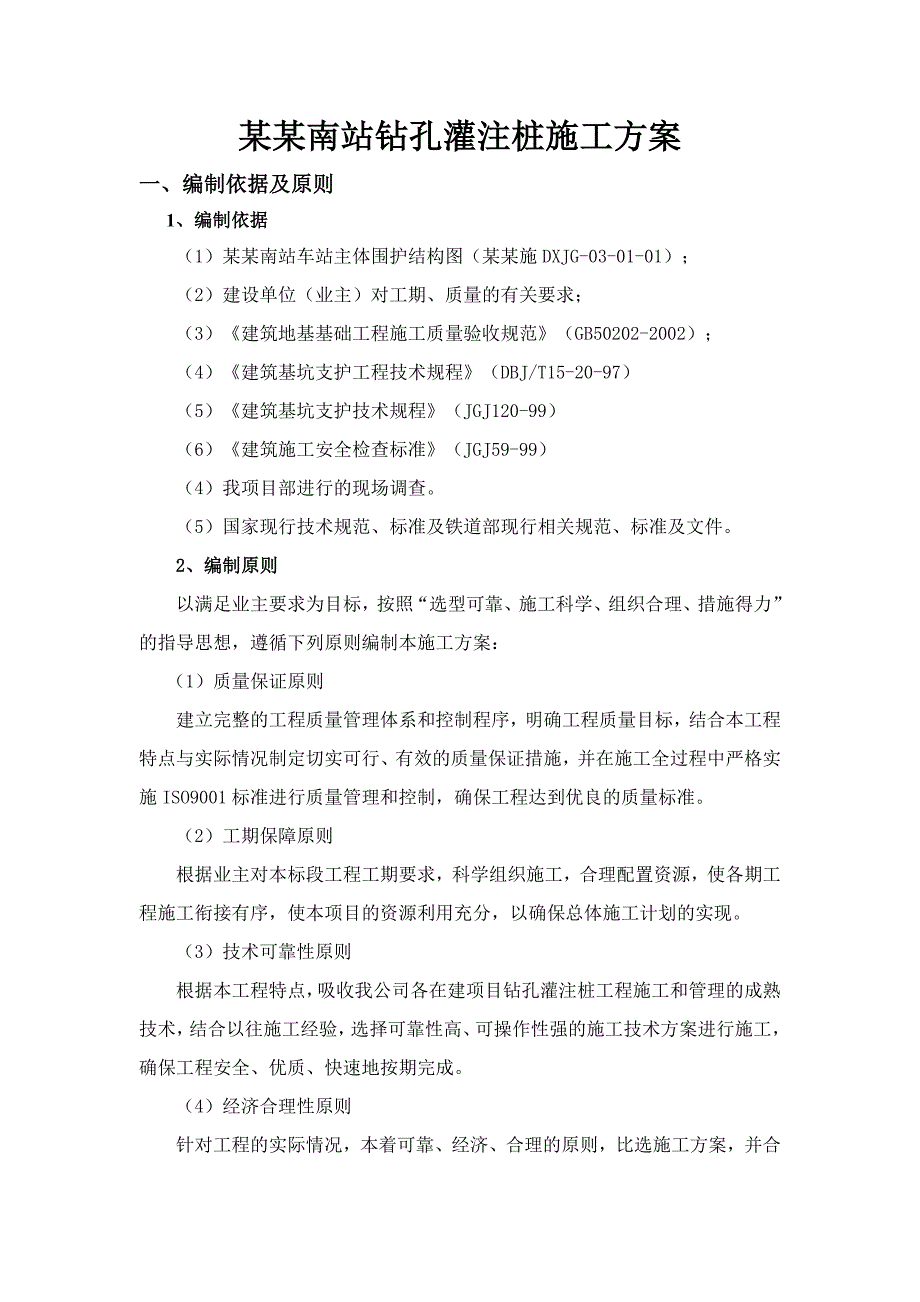

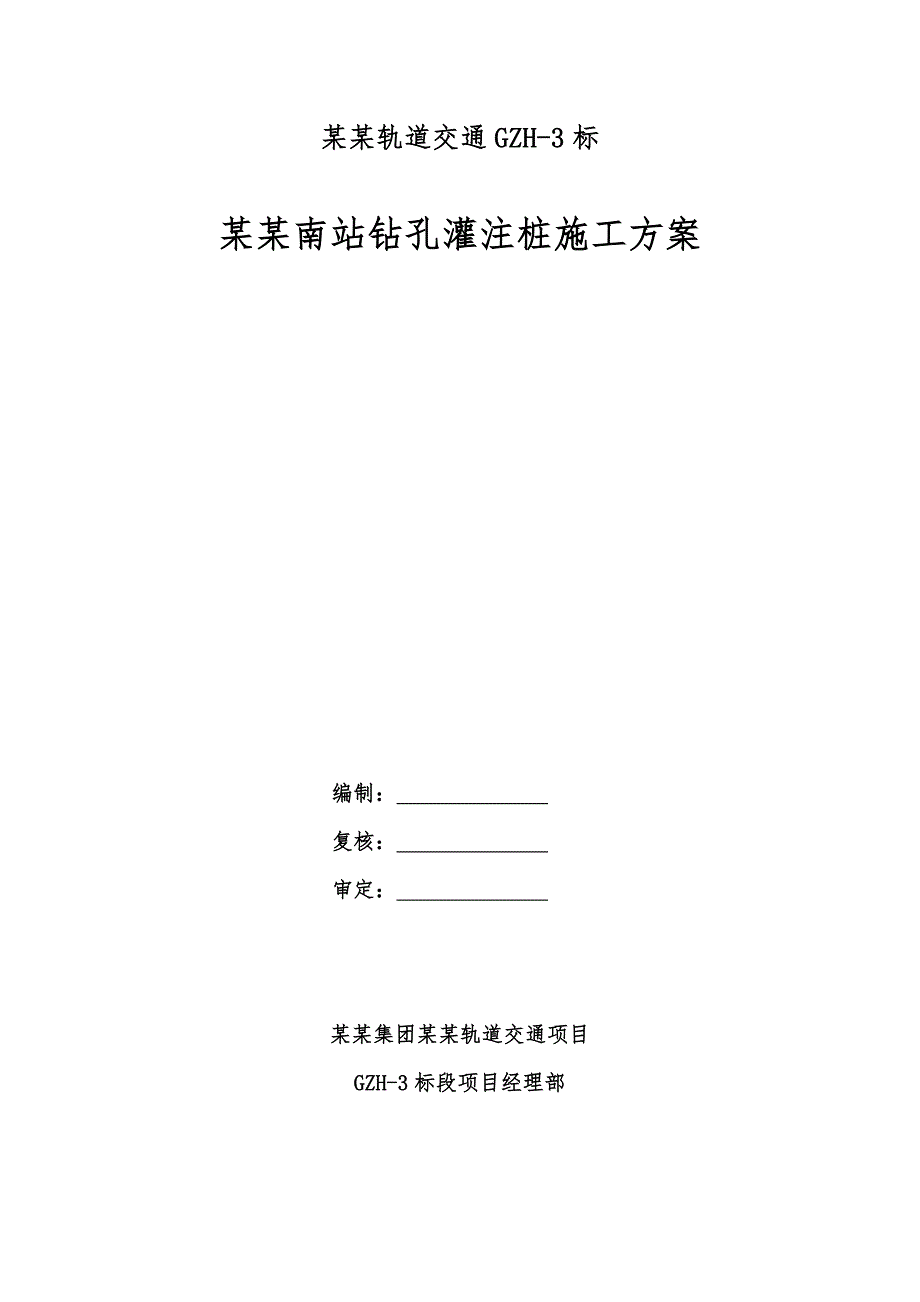

1、某某轨道交通GZH-3标某某南站钻孔灌注桩施工方案编制： 复核： 审定： 某某集团某某轨道交通项目GZH-3标段项目经理部某某南站钻孔灌注桩施工方案一、编制依据及原则1、编制依据（1）某某南站车站主体围护结构图（某某施DXJG-03-01-01）；（2）建设单位（业主）对工期、质量的有关要求；（3）建筑地基基础工程施工质量验收规范（GB50202-2002）；（4）建筑基坑支护工程技术规程（DBJ/T15-20-97）（5）建筑基坑支护技术规程（JGJ120-99）（6）建筑施工安全检查标准（JGJ59-99）（4）我项目部进行的现场调查。（5）国家现行技术规范、标准及铁道部现行相关规范、标准
2、及文件。2、编制原则以满足业主要求为目标，按照“选型可靠、施工科学、组织合理、措施得力”的指导思想，遵循下列原则编制本施工方案：（1）质量保证原则建立完整的工程质量管理体系和控制程序，明确工程质量目标，结合本工程特点与实际情况制定切实可行、有效的质量保证措施，并在施工全过程中严格实施ISO9001标准进行质量管理和控制，确保工程达到优良的质量标准。（2）工期保障原则根据业主对本标段工程工期要求，科学组织施工，合理配置资源，使各期工程施工衔接有序，使本项目的资源利用充分，以确保总体施工计划的实现。 （3）技术可靠性原则根据本工程特点，吸收我公司各在建项目钻孔灌注桩工程施工和管理的成熟技术，结合以
3、往施工经验，选择可靠性高、可操作性强的施工技术方案进行施工，确保工程安全、优质、快速地按期完成。（4）经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则，比选施工方案，并合理配备资源，施工过程实施动态管理，从而使工程施工达到即经济又优质的目标。（5）环保原则充分调查了解工程周边环境情况，施工紧密结合环境保护进行。施工中实施文明施工，减少空气、噪音污染、杜绝排放污水、丢弃垃圾等行为，维护交通运输。施工过程实施ISO14001标准，进行环境管理。建设“绿色工地”，实施“环保施工”。二、工程概况某某南站是某某轨道交通项目第3座车站，位于莞长路和四环路丁字路口的环岛处，车站斜跨莞长路和长泰路
4、设置与R1线通道换乘，车站主体大部分位于环岛绿化带内、其余部分位于某某第八小学内，车站呈西南-东北向布置。车站小里程基坑深度31.9534.0m，大里程基坑深度31.033.4m围护结构采用12001300/12001350钻孔桩加600旋喷桩桩间止水，开挖后内侧采用C20网喷混凝土，外挂8150150mm的钢筋网。由于车站范围内大部分基岩岩面较高，吊脚桩以下入岩段采用锚喷支护，外挂8150150mm的钢筋网，喷射15cm厚的C25混凝土，打设10m长的锚杆，间距1.2m1.2m。全站共钻孔灌注桩337根（包括33根临时立柱桩），围护桩按桩型分为四种，型平均桩长分别为22.7m， 32.52m

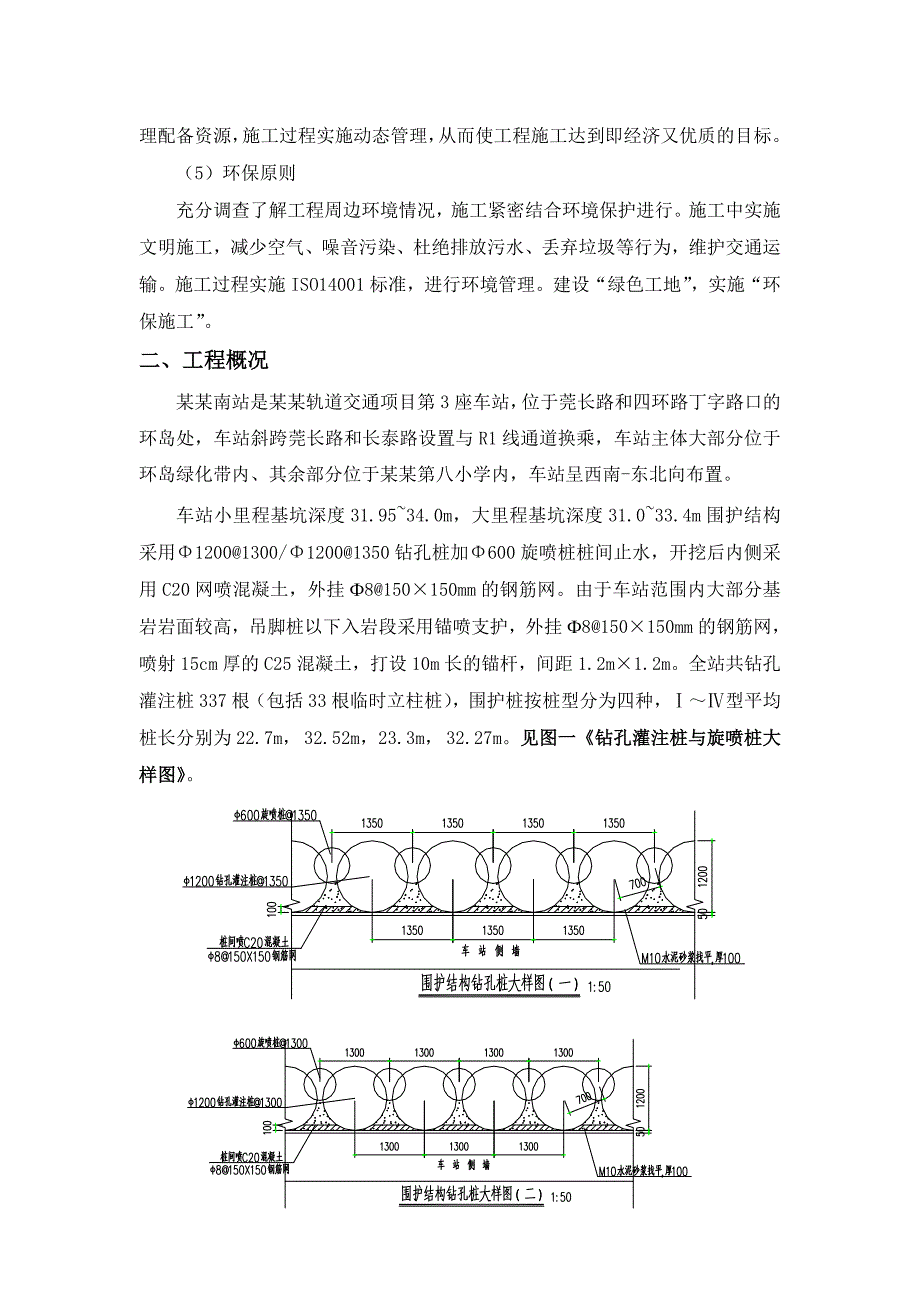

5、，23.3m， 32.27m。见图一钻孔灌注桩与旋喷桩大样图。某某南站分两期施工,一期施工的围护结构主要为车站主体围护桩、立柱桩及主体结构；二期施工出入口等附属结构。 1、地下管线情况车站周边存在密集的电力、电信、雨水、上水，污水、燃气、路灯等地下管线管道，地下管线管道的走向与道路平行，局部斜交，影响车站施工的管线考虑永久拆改，车站施工完成后原位恢复；横跨附属结构的雨水、污水管线施工时均可采用悬吊或换管悬吊进行处理。基坑外管线很多，所以施工中边施工边测量，随时掌握基坑开挖对基坑外土体的影响，并加强施工管理。对位于附属结构基坑内吊挂的管线，应注意基坑开挖及主体施工时对其的影响，须加强监测，注意对
6、这些管线的保护。2、地质情况 1）地层岩性 1素填土：褐黄色，硬塑，主要由残积土回填而成，稍压实； 2淤泥质粉质粘土：灰黑色，软塑，含少量淤泥； 1粉质粘土：褐黄色，硬塑，土质粗糙，含较多棱角状石英砂，遇水易崩解，由下伏基岩残积而成； 1混合片麻岩：褐红色，褐黄色，全风化，岩芯呈砂土状，原岩机构基本破坏，遇水易软化，干钻易钻进； 2混合片麻岩：灰白色，褐黄色，强风化，岩芯破碎呈碎块状； 3混合片麻岩：灰白色，岩芯呈短柱状，长柱状，裂隙发育，岩石坚硬，锤击声清脆。2）水温地质 地下水位埋深2.9-3.3m，地下水质对普通混凝土结构，混凝土结构中钢筋具有微腐蚀性，对钢结构具弱腐蚀性。三、施工准备1
7、、材料 （1）砼：C30水下钢筋砼。 （2）钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用。2、主要工程数量主要工程数量见表1： 3、作业条件（1）施工前做好场地查勘工作，对妨碍施工或安全操作有影响的地下电缆、给排水管道等设施，先做清除、移位或妥善处理后方能开工。（2）施工前做好场地平整工作，对不利于钻孔施工机械运行的松散场地，必须采取有效的措施进行处理。表1 钻孔灌注桩主要工程数量表 序号项 目单位单根数量1型桩C30混凝土m325.68钢筋t3.40452型桩C30混凝土m336.78钢筋t5.77553型桩C30混凝土m326.36钢筋t3.83484型桩C3
8、0混凝土m336.5钢筋t6.22394、施工机械设备及人员准备本工程根据施工进度安排和工程数量情况,结合地质条件，灌注桩施工拟采用20台冲桩机，22台泥浆泵，出渣土用2台自卸汽车拉运，钻孔桩钢筋笼由QY25A型汽车吊车分节吊装，砼由砼运输车运输，导管法灌注。所需机械及人员见表2机械设备及人员配备表。表2 机械设备及人员配备表名称型号机械数量功率人员配置总人数冲桩机ZL-5020台37100考虑到24小时三班制总人数292泥浆泵3PN22台22电焊机BX110台2210吊车QYA252辆柴油2装载车ZL-501辆柴油1泥浆处理机200m31台55KW1封闭式自卸车2辆15m34灌浆导管2508
9、0m9泥浆检测仪MC-211全站仪SET6F4012钢筋调直机12钢筋弯曲机12钢筋切割机12切丝机12钢筋工10机械工20技工20普工40四、施工工艺1、冲击钻机成桩工艺因所有桩基底部进入岩层，旋挖钻机成桩困难，故桩的入岩部分采用冲击钻成孔。 冲孔桩施工工艺流程图如下图所示：场地平整桩位测放施做孔口砼护筒钻机就位钻至设计标高，冲孔完成报监理验收桩位复测泥浆净化吊放钢筋笼钻机移位钢筋笼加工下 导 管导管密封检验灌注水下砼砼灌注前检查砼准备孔口回填开始冲孔孔内注入泥浆泥浆制作清孔（1）场地平整钻孔施工前，首先进行场地平整，对未达到施工要求的场地要用推土机等把场地推平，地面倾斜度不宜大于2度，保证
10、钻机施工时平衡。若有软弱地带还必须进行换填，以使钻机就位施工，地面有好的承载力。（2）桩位测量定位根据设计图纸提供的桩位，以桩中心为交叉点，用十字线定位。在十字线的四个方向用木桩作标志，测出木桩上的标志点到十字线交叉点的距离，测量偏差应控制在5mm以内。每根桩必须进行测量放点、护壁埋设居中、钻头中心对正这三道测量工序。（3）提钻、埋设孔口护筒由于工期比较短，为了合理利用资源，本工程计划采用机械挖孔，混凝土护壁代替钢护筒。以桩的测量点为中心，人工挖出比设计桩径大100mm，深1.5m2m的圆坑，然后施做直径比设计桩径大100mm，埋深1.7m的混凝土护壁。做护壁时，护壁中心与桩中心重合，其偏差不
11、得大于20mm，并严格保持护壁的垂直度在1%以内，其顶部应高出地面0.3m。壁顶用油漆标定标高、中心定位记号。（4）钻机就位钻机应落在平整牢固的地面上，保持主机的水平，必要时可在钻机下铺钢板或枕木，同时调整机架，使冲击钻对准护筒中心，保证钻机对中误差小于20mm。（5）泥浆的制备和管理根据地质勘测某某南站桩基上部为素填土、中部为粉质粘土、底部为混合片麻岩。在实施泥浆护壁施工中应根据岩层资料结合现场施工情况，确定泥浆制备情况，达到开源节能目的。其制作及其性能要求应符合下列规定：泥浆密度和冲程可按下表选用。各类土层中的冲程和泥浆密度选用表序号项目冲程（m）泥浆密度（t/m3）1在护筒中及护筒脚下3
12、m以内0.91.11.11.32粘土12清水3砂土131.31.54风化岩141.21.45塌孔回填重成孔11.31.5本工程采用原土造浆，泥浆比重采用1.21.3。泥浆池、沉淀池的池面标高比护壁低0.51m，以利泥浆回流畅顺。泥浆池和沉淀池的位置要合理布局，不得妨碍吊机和钻机行走。泥浆池的容量为每孔的排渣量，沉淀池的容量为每孔排渣量的1.52倍。（6）成孔钻进1）冲击钻就位后开始冲击钻进，刚开始冲击钻进时，应采用低锤（小冲程）密击，锤高0.40.6m，并及时用粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒下34m后，方可加快速度，加大冲程，将锤提高至1.52.0m以上，转入正常连续冲击，冲孔时
13、要及时将孔内残渣排出孔外，以免孔内残渣太多，出现埋钻现象。2）在冲击过程中，泥浆面始终高于地下水位1.0m以上且低于护筒顶约0.3m”。3）在冲击过程中，观察冲孔的变形、垂直度、泥浆面高度，以防止发生孔壁坍塌。如发现严重坍塌时，应及时用粘土回填，分析原因并且制定整改措施重新冲孔。4）为了不影响刚完成的桩，采用跳桩法施工（如图二所示），待两侧混凝土强度达到75%以上才能施工中间的桩，施工顺序为1，4，7，2，5，3，6。5）终孔后应及时检查桩位、孔深、孔径和垂直度等，并做好记录，合格后方可进行清孔。6）派专人清除泥浆沟槽的沉淀物，保证不淤塞。沉淀池及泥浆池的沉积物应经常清除，多余的泥浆要及时排出
14、基坑。（7）清孔冲孔至设计终孔标高后，提出钻头，经监理确认后，开始清孔作业。清孔利用储浆池的泥浆进行泥浆正循环置换出孔内的渣浆，在清孔过程中要不断向孔内泵送优质泥浆，保持孔内液面稳定。清孔后孔底泥浆比重宜控制在1.151.25m左右。泥浆的控制指标：粘度1822S；含砂率4%8%；胶体率不小于90%。施工中经常测定泥浆比重、粘度、含砂率和胶体率。（8）吊放钢筋笼清孔至沉碴厚度满足规范要求后报检，报检合格后即下钢筋笼。钢筋笼要提前加工制作，钢筋笼整体吊装，确有困难时分段制作，其搭接长度应满足规范要求，即搭接长度保证单面焊10d双面焊5d，在35d区段范围内的钢筋接头率不大于50%；加焊183000mm钢筋，与两边主筋、箍筋焊牢，做吊装挂钩和混凝土
