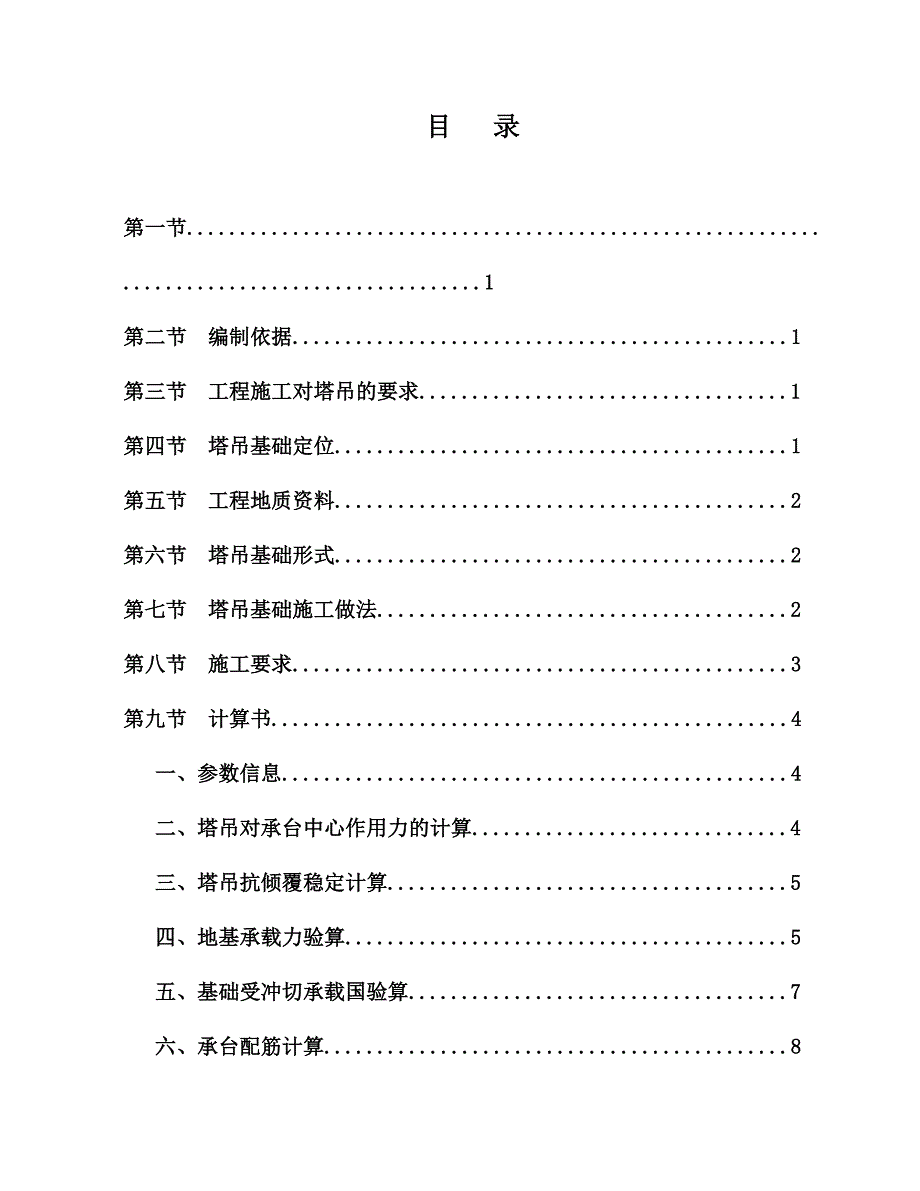

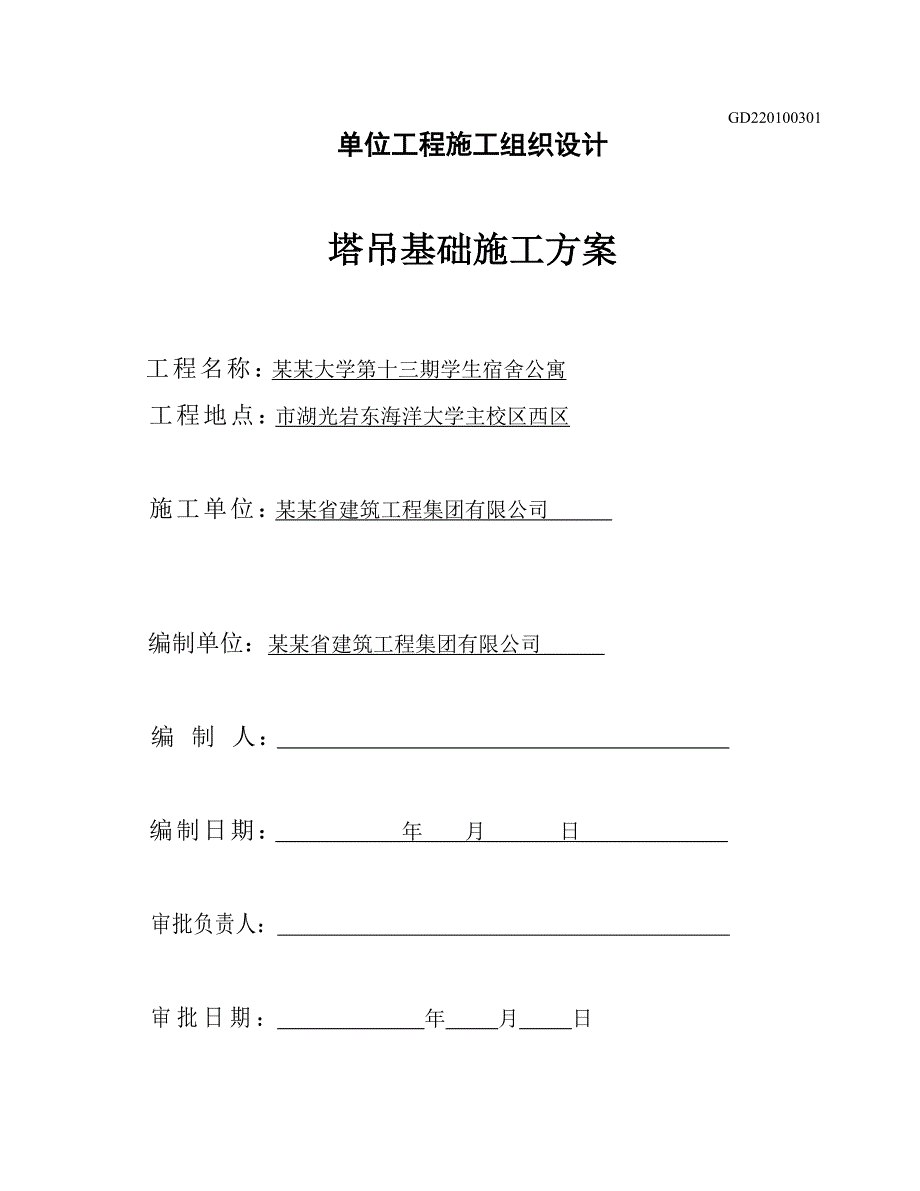

1、GD220100301单位工程施工组织设计塔吊基础施工方案工程名称：某某大学第十三期学生宿舍公寓工程地点：市湖光岩东海洋大学主校区西区施工单位：某某省建筑工程集团有限公司 编制单位：某某省建筑工程集团有限公司 编 制 人： 编制日期： 年 月 日 审批负责人： 审批日期： 年 月 日 目 录第一节 .1第二节 编制依据.1第三节 工程施工对塔吊的要求.1第四节 塔吊基础定位.1第五节 工程地质资料.2第六节 塔吊基础形式.2第七节 塔吊基础施工做法.2第八节 施工要求.3第九节 计算书.4 一、参数信息.4 二、塔吊对承台中心作用力的计算.4 三、塔吊抗倾覆稳定计算.5 四、地基承载力验算.5
2、 五、基础受冲切承载国验算.7 六、承台配筋计算.8塔吊基础施工方案第一节 工程概况某某大第十三期学生公寓工程共6栋宿舍楼，每两栋组成一个建筑单体，其中：13a、13b单体建筑面积6877.78，13c、13d单体建筑面积6877.78，13e、13f单体建筑面积6890.19，地面消防水池建筑面积为82.2，总建筑面积为20727.95，建筑层数为六层，建筑高度为27.8米。第二节 编制依据海洋大学第十三期学生公寓工程施工图纸海洋大学第十三期学生公寓工程地勘报告塔式起重机设计规范（GB/T13752-1992）地基基础设计规范（GB50007-2002）建筑结构荷载规范（GB50009-20
3、01）建筑安全检查标准（JGJ59-99）混凝土结构设计规范（GB50010-2002）第三节 工程施工对塔吊的要求1、塔吊选型本工程为框架结构，垂直运输主要通过塔吊完成，对现场的垂直运输和水平运输能力要求比较高，根据总平面布置采用二台QTZ80塔吊。2、塔吊布置(1）塔吊施工时应注意塔吊大臂之间的安全高度以及塔吊臂与建筑物的安全高度。(2）考虑施工作业区域内的作业量、场地情况，场地内钢筋加工和堆放大模板的位置，拆装场地、条件等因素，保证施工需求，吊装无死角。(3）保证塔机运动部分任何部件距离现场内及周边建筑物、施工设施之间的安全操作距离不小于1m。(4）塔吊平面位置见施工总平面布置图。第四节
4、 塔吊基础定位1、根据现场实际情况和结合本工程特点，考虑到机械的经济适用性的13e栋南侧，13b栋北侧处设置2台塔吊（臂长56m）。2、塔吊预埋地脚螺栓定位尺寸见塔吊基础图。第五节 工程地质资料根据业主提供的岩土工程勘察报告显示塔吊基础下部持力层及下卧层土质情况为：土层：层土；土层名称：粘土；土层地耐力：180KPa 。第六节 塔吊基础形式1、本工程基础为粘土天然地基，坑底标高约为-2.00m，土层地耐力180KPa，己达到厂家基础设计要求。2、塔吊基础采用方形钢筋混凝土承台。第七节 塔吊基础施工做法塔吊基础放线基坑开挖浇垫层及砌砖胎模绑扎钢筋笼预埋地脚螺栓浇筑基础混凝土混凝土养护。 1、土方
5、开挖塔吊基坑的放线应严格按照厂家提供确定的塔吊基础平面位置和塔吊基础施工图纸上确定的尺寸进行，基坑的大小为5m *5m *1.45m，基坑在开挖过程中要注意坑底标高的控制。塔吊基坑底部应进行平整夯实处理。2、垫层施工垫层施工之前应清理基坑内的杂物、平整基坑，然后再进行砂石垫层的施工，施工过程中注意垫层标高的控制，夯实后须达到设计标高，同时做好隐蔽工程验收记录。3、钢筋、模板、砼的施工施工前必须对各工种进行技术交底，施工过程中随时检查各工种的施工情况，施工中出现的误差应控制在允许范围内。严格按照塔吊基础计算书确定的配筋方式进行配筋，不必超筋，不得少筋，绑扎时注意间距及钢筋的规格、钢筋间距、锚固长
6、度应符合设计图纸及规范要求。钢筋保护层厚度要保证，还要注意不得漏扣以及绑扣丝向里，防止其锈蚀污染混凝土外表面，接地线用12以上的钢筋埋入基础内部，深度为1.5m，形成接地极（每个塔基至少两处）。采用240厚实心砖M5水泥砂浆砌筑基础侧模，内侧表面采用15mm厚1：3水泥沙浆抹灰压光。砼浇筑前把基坑内的垃圾和杂物清理干净。塔吊基础混凝土等级为C35混凝土，塔吊基础底标高为-2.00m，表面原浆收光，平整度不低于1/200。浇筑前注意用塑料袋套住螺栓丝杆，浇筑捣鼓时注意不得碰触地脚螺栓。混凝土浇筑时取样留取试块送检，作为混凝土是否达到设计强度85%以上进行塔吊安装的依据，同时试验报告作为安全资料存
7、档备查。砼应分层浇筑，浇筑过程中振捣手控制振捣深度，每次振捣伸入下层混凝土面50mm。混凝土浇筑后注意养护，养护时间不少于14天。在塔基砼强度达到85的设计强度以后方可进行塔吊塔身的安装，等砼强度达到100塔吊才可以投入使用。4、预埋螺栓的加工和预埋预埋螺栓按照塔吊基础施工图进行加工，或者由塔吊厂家进行加工。加工用的材料要满足要求，加工的厂家要具有加工塔吊预埋螺栓的资质和能力。在基础施工时，根据预埋螺栓的位置尺寸，木工用模板制作模具固定螺栓，保证其平面位置尺寸的精确性；电焊工配合木工加焊钢筋，加固预埋螺栓，保证其垂直度。第八节 施工要求1、施工前检查地基是否有软弱土层存在，如有则应做换填处理。
8、 2、塔吊基础施工前塔吊基础基坑周围应按自然放坡处理，防止出现塌方。 3、放线工按控制轴线引测塔吊基础位置线、控制线及予埋件定位线，施工时按线进行施工。 4、钢筋按图进行下料，施工并及时办理验收手续。 5、塔吊基础用206的镀锌扁铁与两个接地体进行连接。 6、予埋件位置的基础钢筋不得切断或减少。 7、塔吊予埋件安装时应采用两台经纬仪、一台水准仪控制位置，即经纬仪双方向控制予埋件位置，用水准仪四角控制标高，水平应控制能达到1的要求，位置确定后与钢筋骨架焊接固定好。 8、混凝土浇筑过程中振捣棒不得扰动钢筋及予埋件，同时经纬仪及水准仪应随时控制予埋件位置及标高是否准确，并随时调整。 9、其它要求：施
9、工前搭设相应的防护设施防止施工中的杂物、砼浆对塔吊基础的损伤和侵蚀，并做好防水措施，塔吊基础周围不得有积水。第九节 计算书一、参数信息塔吊型号：QTZ80， 塔吊起升高度H：40.50m，塔身宽度B：2.5m， 基础埋深d：2.00m，自重G：1033.9kN， 基础承台厚度hc：1.25m，最大起重荷载Q：800kN， 基础承台宽度Bc：5.00m，混凝土强度等级：C30， 钢筋级别：HRB335，基础底面配筋直径：22mm 额定起重力矩Me：1000kNm， 基础所受的水平力P：30kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：120mm，所处城市：某某省市 基本风
10、压0：0.35kN/m2，地面粗糙度类别：B类 城市郊区，风荷载高度变化系数z：1.25 。二、塔吊对承台中心作用力的计算1、塔吊竖向力计算塔吊自重：G=1033.9kN；塔吊最大起重荷载：Q=80kN；作用于塔吊的竖向力：FkGQ1033.9801113.9kN；2、塔吊风荷载计算依据建筑结构荷载规范（GB50009-2001）中风荷载体型系数：地处某某省市，基本风压为0=0.35kN/m2；查表得：风荷载高度变化系数z=1.25；挡风系数计算：=3B+2b+(4B2+b2)1/2c/(Bb)=(32.5+22.8+(42.52+2.82)0.5)0.12/(2.52.8)=0.323；因为
