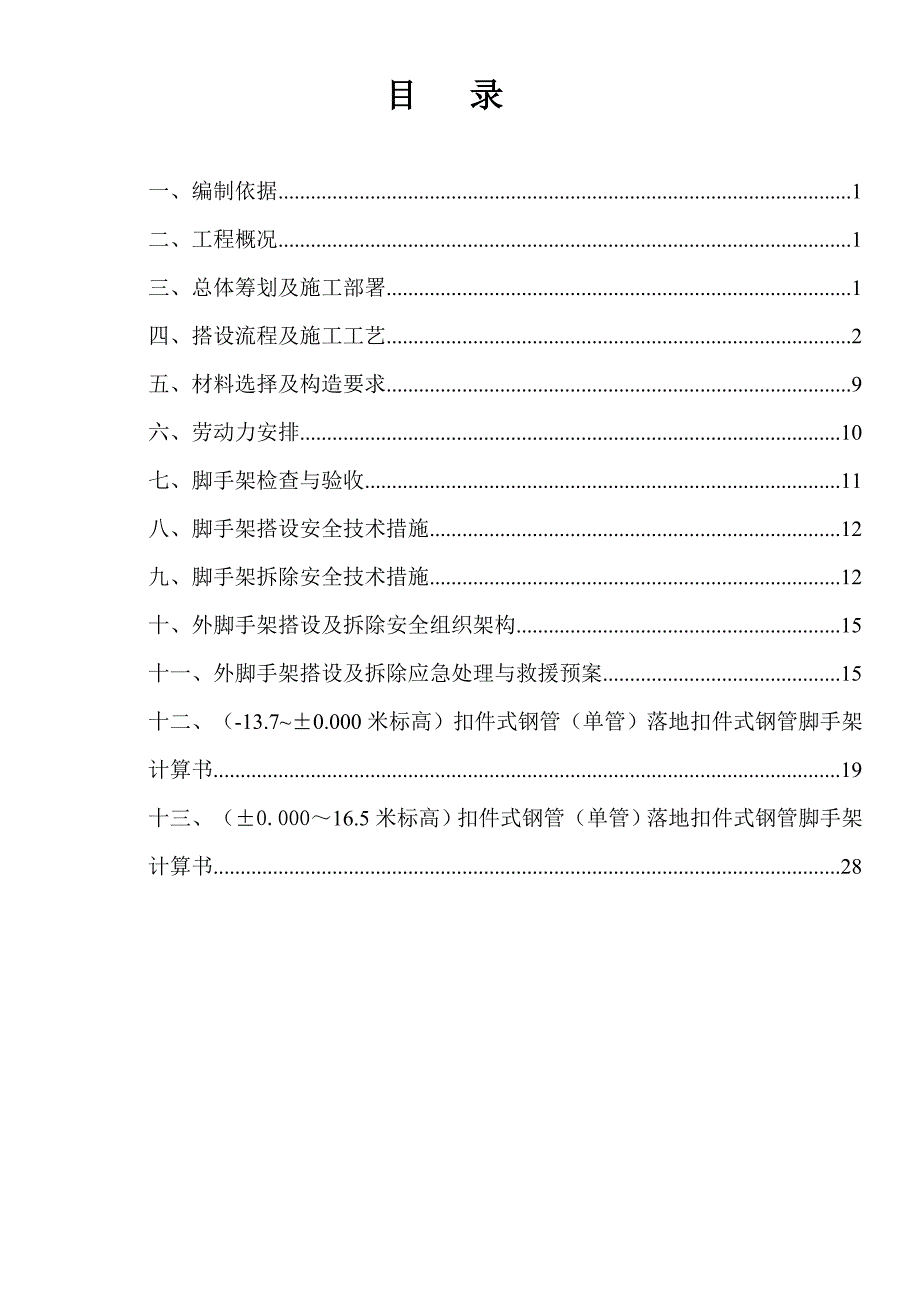

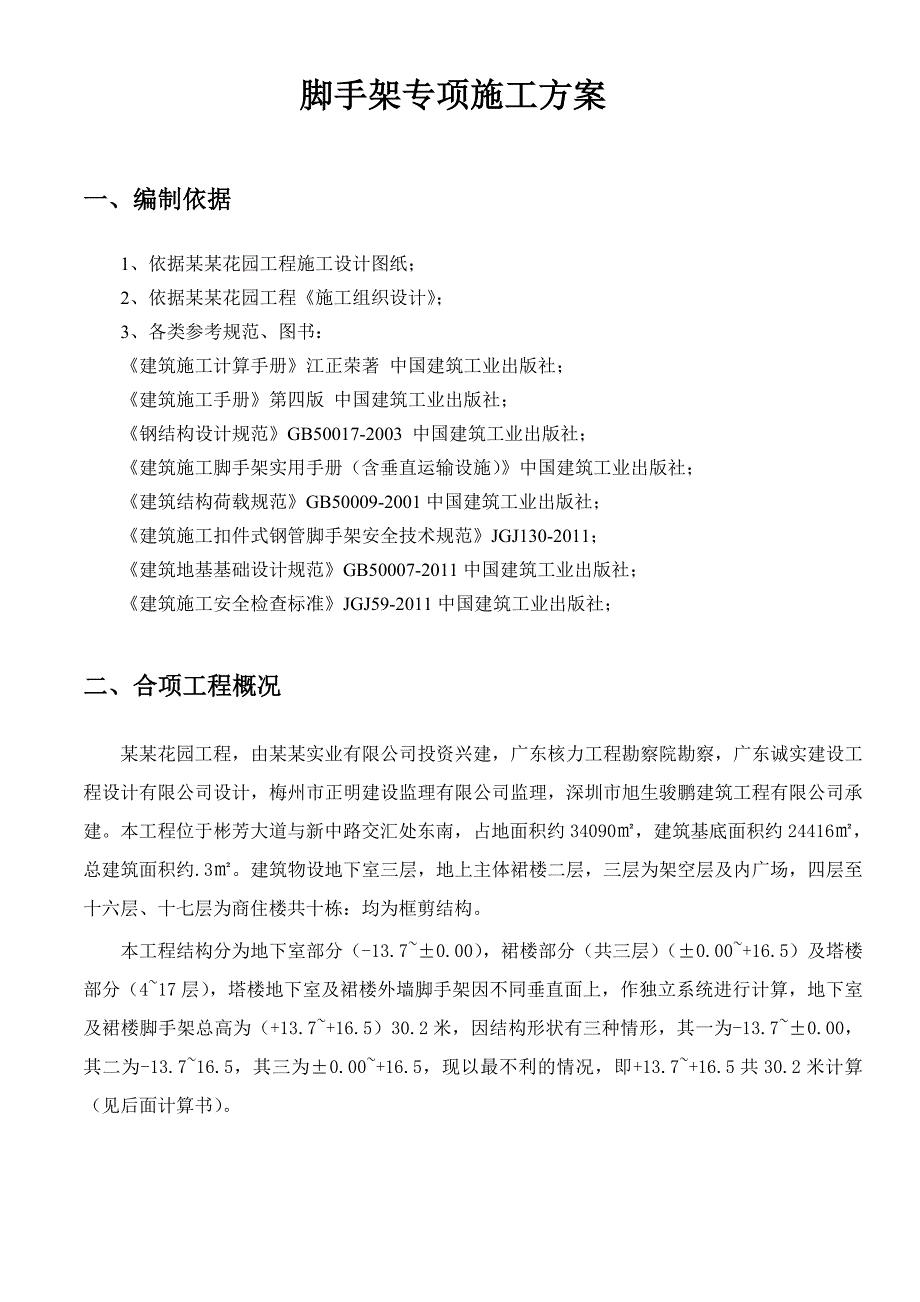

1、 目 录 一、编制依据1二、工程概况1三、总体筹划及施工部署1四、搭设流程及施工工艺2五、材料选择及构造要求9六、劳动力安排10七、脚手架检查与验收11八、脚手架搭设安全技术措施12九、脚手架拆除安全技术措施12十、外脚手架搭设及拆除安全组织架构15十一、外脚手架搭设及拆除应急处理与救援预案15十二、（-13.70.000米标高）扣件式钢管（单管）落地扣件式钢管脚手架计算书19十三、（0.00016.5米标高）扣件式钢管（单管）落地扣件式钢管脚手架计算书28 脚手架专项施工方案 一、编制依据1、依据某某花园工程施工设计图纸；2、依据某某花园工程施工组织设计；3、各类参考规范、图书：建筑施工计算
2、手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；建筑地基基础设计规范GB50007-2011中国建筑工业出版社；建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；二、合项工程概况某某花园工程，由某某实业有限公司投资兴建，广东核力工程勘察院勘察，广东诚实建设工程设计有限公司设计，梅州市正明建设监理有限公司监理，深圳市旭生骏鹏
3、建筑工程有限公司承建。本工程位于彬芳大道与新中路交汇处东南，占地面积约34090，建筑基底面积约24416，总建筑面积约.3。建筑物设地下室三层，地上主体裙楼二层，三层为架空层及内广场，四层至十六层、十七层为商住楼共十栋：均为框剪结构。本工程结构分为地下室部分（-13.70.00），裙楼部分（共三层）（0.00+16.5）及塔楼部分（417层），塔楼地下室及裙楼外墙脚手架因不同垂直面上，作独立系统进行计算，地下室及裙楼脚手架总高为（+13.7+16.5）30.2米，因结构形状有三种情形，其一为-13.70.00，其二为-13.716.5，其三为0.00+16.5，现以最不利的情况，即+13.7

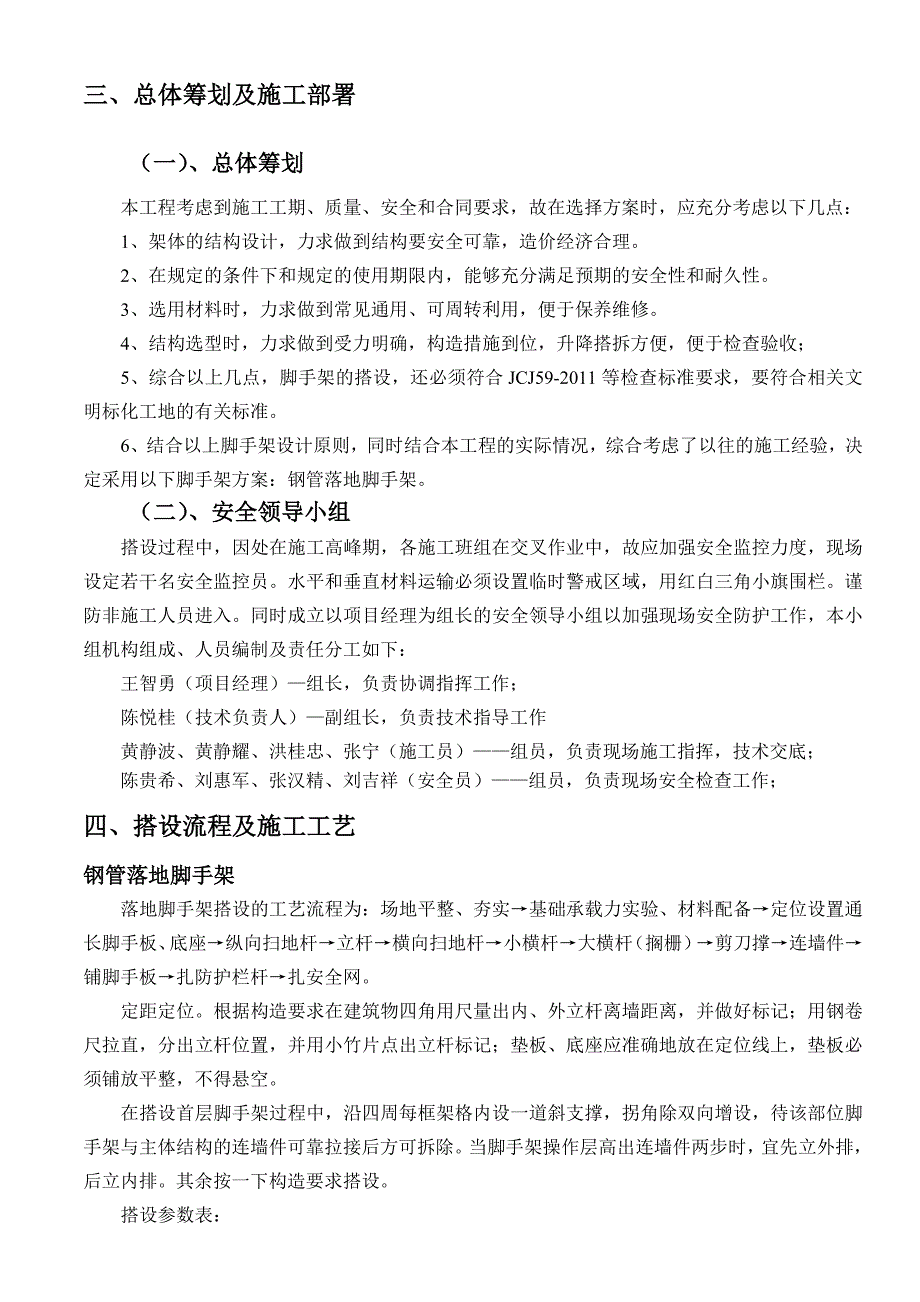

4、+16.5共30.2米计算（见后面计算书）。三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考
5、虑了以往的施工经验，决定采用以下脚手架方案：钢管落地脚手架。（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：王智勇（项目经理）组长，负责协调指挥工作；陈悦桂（技术负责人）副组长，负责技术指导工作黄静波、黄静耀、洪桂忠、张宁（施工员）组员，负责现场施工指挥，技术交底；陈贵希、刘惠军、张汉精、刘吉祥（安全员）组员，负责现场安全检查工作；四、搭设流
6、程及施工工艺钢管落地脚手架落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。搭设参数表：搭
7、设参数钢管落地脚手架立杆横向间距或排距lb (m)0.9立杆纵向间距或跨距la(m)1.5立杆步距h(m)1.8脚手架计算高度H(m)13.7、16.5内排架距离墙长度a(m)0.2连墙件设置三步三跨，扣件连接1、 地基基础脚手架的基础两种工况，地下室起点的支撑在底板C厚筏板上，个别位置超宽的加C35砼150厚（地基承载力为35T/），具有足够的承载力。从0.00起点的其下为地下室顶板，C35 180厚其设计承载力为，也超过了该脚手架需要的基础承载力。2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不
8、小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。立杆底部应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。立杆的垂直偏差应控制在不大于架高的100。立杆及纵横向水平杆构造要求见下图：3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外
9、侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板，里外立杆间的平桥按规范间格一层或在每结构楼层应设置满铺定型扁钢脚手扣板（规格：500mm1200mm，材料：边框角钢3mm35mm35mm，中间用扁钢3mm40mm分格焊接成型）。(2)满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，
10、不能满铺处必须采取有效的防护措施。(3)脚手板须用扁钢半圆弯钩定位焊接长向两侧，每块钢脚手板扣在大横杆一侧不小于2点，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18#镀锌铁丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。(5)脚手架上门洞、出入口构造示意图
11、：6、连墙件：采用48，3.5mm厚钢管埋入建筑物外梁再用水平，钢管用扣件与外脚手架钢管立杆连接。 (1)脚手架与建筑物按计算书中的连墙杆要求：做保守设置，沿每层平桥间距米设置，在转角或平面形状复杂处按实需要加多，以确保脚手架与建筑物位置。 (2)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (3)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。 (4)连墙件构造示意图（见后大样图）7、架体内封闭(1)脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站
12、人板设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下外架每隔3层底部用密目网或其他措施进行封闭。8、避雷装置设在拟建建筑物四角的脚手架立杆上，高度不小于1m，并将最上层的横杆全部连通，形成避雷网络。脚手架防雷接地，将建筑物上的避雷针引出与各段脚手架承载装置的四角连接，避雷装置接地电阻不得大于10。9、斜道搭设斜道坡度为1：3，宽度不小于1m，斜道脚手板应铺严，上面设厚3cm，间距不大于30cm的防滑条，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便于人员通行的脚手架外侧。用安全网封闭，外设踢脚板，通道两侧设置剪刀撑，进出口搭
13、设防护棚，并悬挂标志牌。10、安全防护（斜挡板）（1）、为防止高空坠物，分别每隔五层设置一道安全斜挡板，第一道在五层的上一层设置外挑安全斜板。（2）、棚具体做法为：每隔3m 外挑1 根斜钢管，必须与架体用扣件连接，上面间距1m 铺设横杆，横杆以1 字扣连接，再铺设竹杆，最后用安全网铺设密实。（3）、每隔3m 应设置斜拉杆，一端与斜撑钢管端头相连，另一端与架体相连，保证防护棚的安全、稳定性。 800150300安全斜挡板示意图200048*3.5钢管3000100（5）、考虑工地材料运输及人员的行走的安全，于每栋塔楼设置进入首层楼面、消防车道口的安全通道，于施工电梯周边设置安全防护棚。安全通道及
14、安全防护棚均设双层防护层，通道两侧内外加设人字斜杆进行传力，人字斜杆与断开立杆的交点宜靠近主节点，与水平杆的夹角不小于45度。附：施工人货梯、通道入口平面布置图材料选择及构造要求l、脚手架钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。65N.m钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣
15、件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网（1）选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。密目式安全网宽（高）度不得小于1.2m，网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。（2）旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。（3）密目式安全网的安装平面垂直于水平面，严禁作为安全平网
