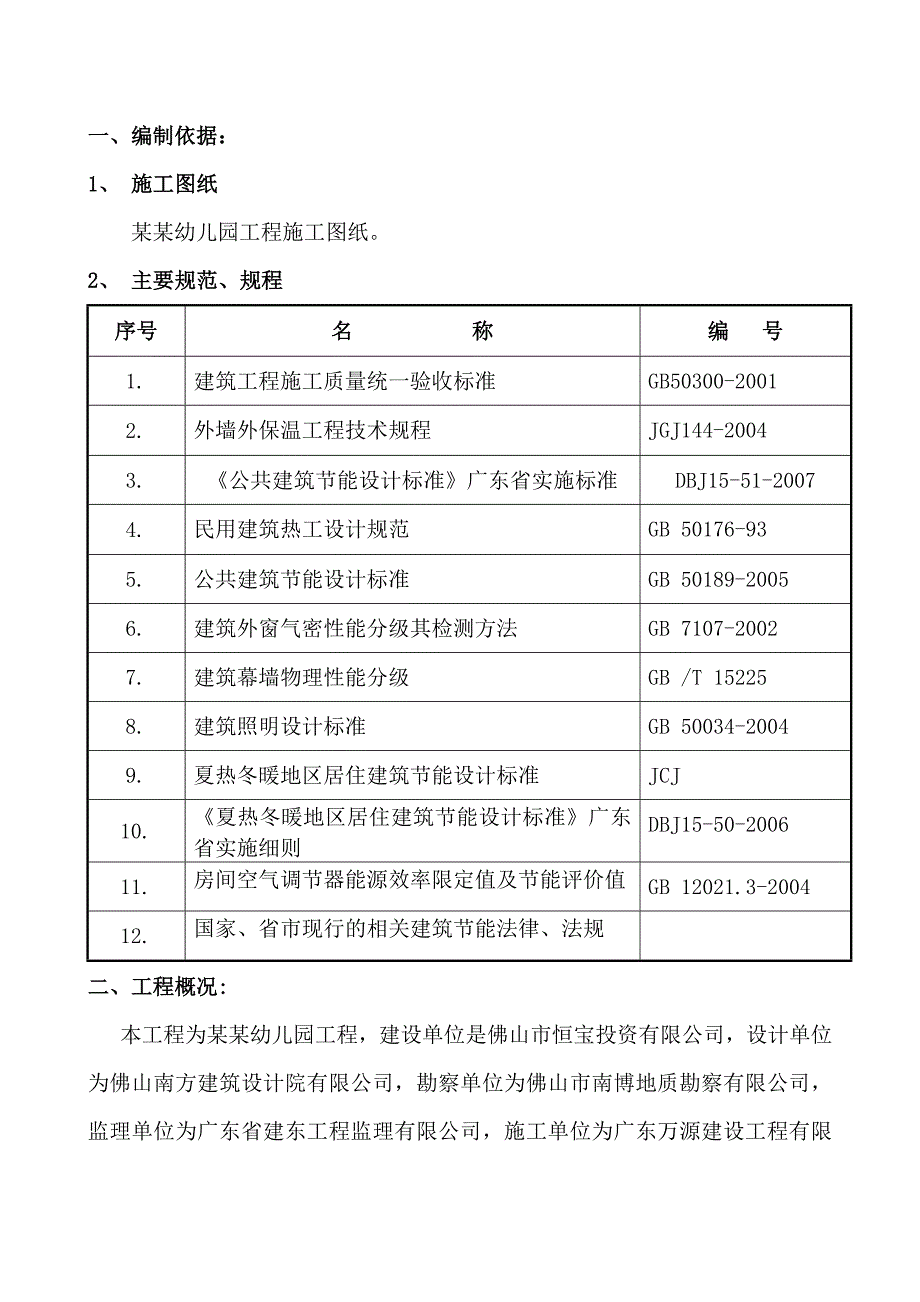

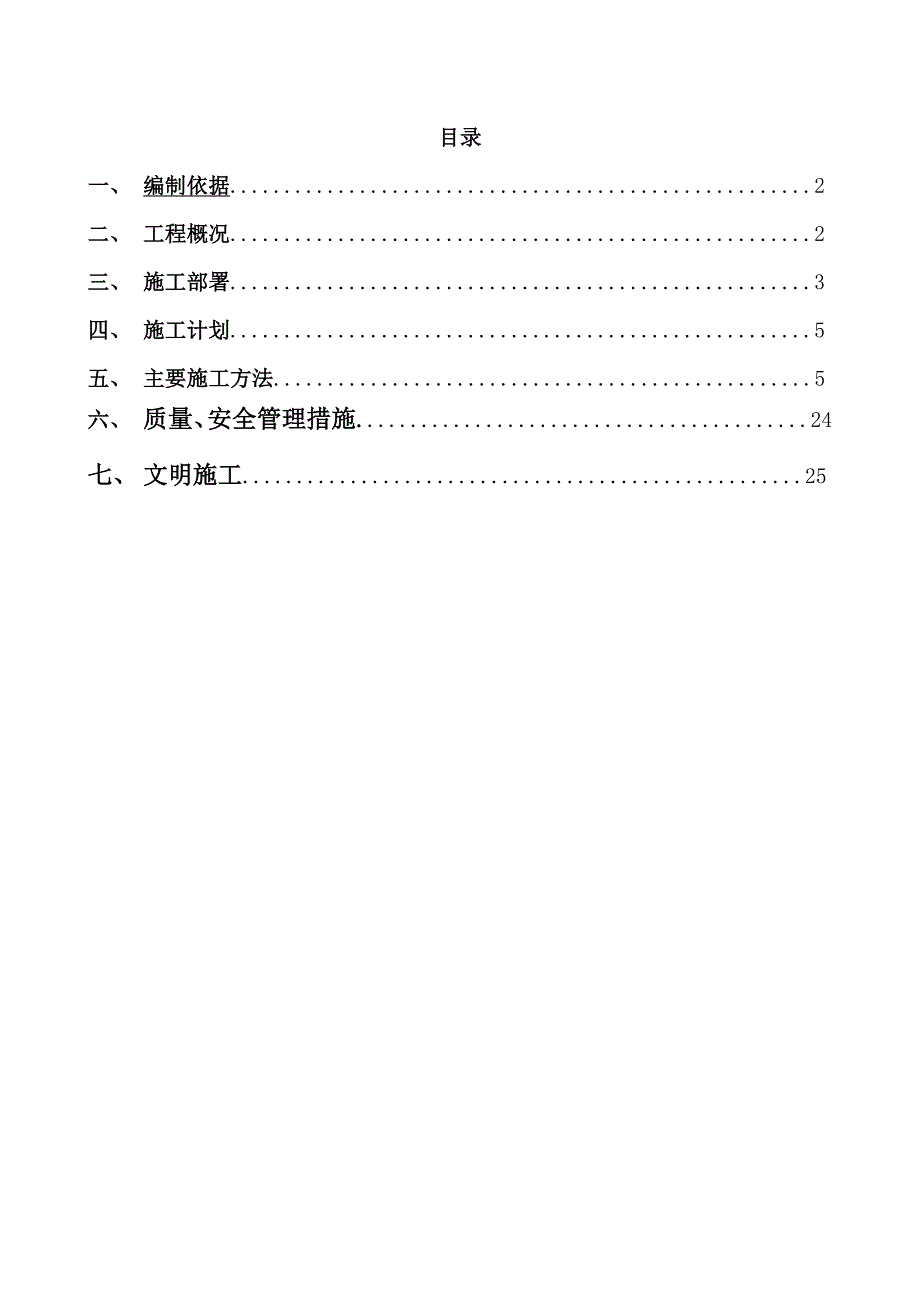

1、目录一、 编制依据.2二、 工程概况.2三、 施工部署.3四、 施工计划.5五、 主要施工方法.5六、 质量、安全管理措施.24七、 文明施工.25一、编制依据：1、 施工图纸某某幼儿园工程施工图纸。2、 主要规范、规程序号名 称编 号1.建筑工程施工质量统一验收标准GB50300-20012.外墙外保温工程技术规程JGJ144-20043.公共建筑节能设计标准广东省实施标准DBJ15-51-20074.民用建筑热工设计规范GB 50176-935.公共建筑节能设计标准GB 50189-20056.建筑外窗气密性能分级其检测方法GB 7107-20027.建筑幕墙物理性能分级GB /T 152

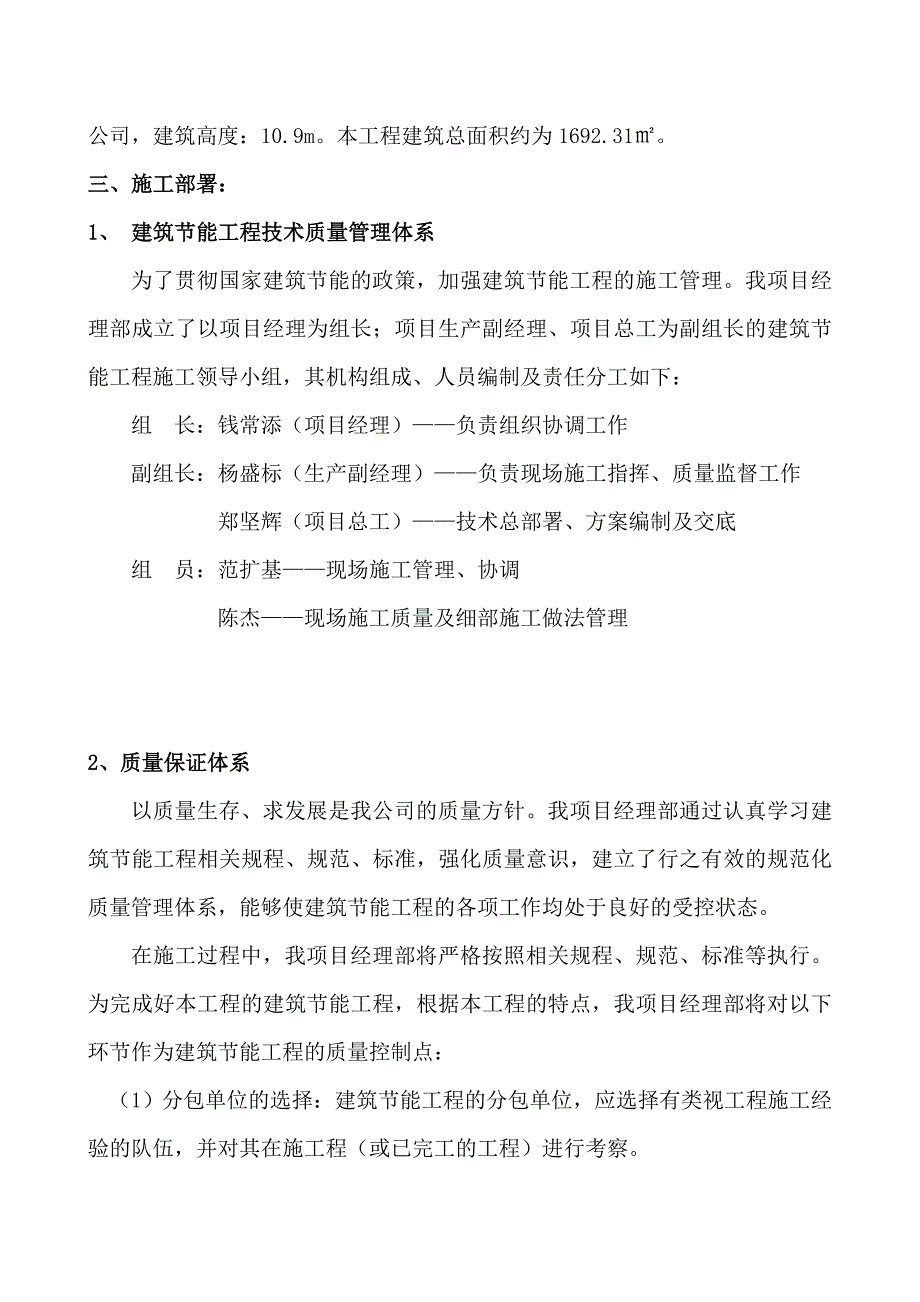

2、258.建筑照明设计标准GB 50034-20049.夏热冬暖地区居住建筑节能设计标准JCJ10.夏热冬暖地区居住建筑节能设计标准广东省实施细则DBJ15-50-200611.房间空气调节器能源效率限定值及节能评价值GB 12021.3-200412.国家、省市现行的相关建筑节能法律、法规二、工程概况:本工程为某某幼儿园工程，建设单位是佛山市恒宝投资有限公司，设计单位为佛山南方建筑设计院有限公司，勘察单位为佛山市南博地质勘察有限公司，监理单位为广东省建东工程监理有限公司，施工单位为广东万源建设工程有限公司，建筑高度：10.9m。本工程建筑总面积约为1692.31。三、施工部署：1、 建筑节能工
3、程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：钱常添（项目经理）负责组织协调工作副组长：杨盛标（生产副经理）负责现场施工指挥、质量监督工作郑坚辉（项目总工）技术总部署、方案编制及交底组 员：范扩基现场施工管理、协调陈杰现场施工质量及细部施工做法管理2、质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各
4、项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。
5、施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3、本工程采用的建筑节能措施主要有：外墙热工性能：加气混凝土砖屋面热工性能：聚苯乙烯泡沫板，门窗采用吸热玻璃。四、施工计划 1、劳动力计划本工程的建筑节能工程。其中，屋面聚苯乙烯泡沫板施工队伍分别进行上人屋面及坡屋面施工，门窗玻璃安装组织一个施工队伍进行施工。分项工程名称施工人数（人）
6、加气混凝土砌块25屋面聚苯乙烯泡沫板12门窗玻璃安装15五、主要施工方法1、外墙加气混凝土砌块施工工艺1）、作业条件砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。弹出楼层轴线及墙身边线，经复核，办理相关手续。根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。根据最下面第一匹砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。构造柱钢筋绑扎，隐检验收完毕。砌筑砂浆配合比经有资质的试验部门试配确
7、定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆试模。做好水电管线的预留预埋工作。2）、工艺流程图办理验收记录留置试块不合格不合格不合格合格合格合格合格验线记录不合格合格基层验收、墙体弹线复验见证取样、拌制（混凝土）砂浆复试砌筑坎台、排块撂底检查立杆挂线、砌墙构造柱、拉筋、浇筑混凝土检查7d塞缝、收尾验收、养护并转入下一循环加气混凝土砌块填充墙砌体施工工艺流程图3）、操作要点、技术准备(1)砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。(2)已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误
8、，确保圈梁、过梁的标高正确。(3)使用经过校验合格的监测和测量工具。(4)施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。(5)制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。 (6)由具有相应资质的试验室出具完整的砌筑砂浆配合比试验报告。、材料要求蒸压加气混凝土砌块一般规格的公称尺寸有两个系列，单位为mm：A、长度：600。高度：200，250，300。宽度：75，100，125，150，175，200，250（以25递增）。 B、长度：600。高度：240，300。宽度：60，120，180，240（以60递增）。其他规格可由购货单
9、位与生产厂协商确定。其规格尺寸比较灵活，根据设计要求，可根据需要选用或加工。蒸压加气混凝土砌块干密度等级如下表：蒸压加气混凝土砌块干密度等级体积密度级别B03B04B05B06B07B08体积密度优等品300400500600700800一等品330430530630730830合格品350450550650750850蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如下表所示。蒸压加气混凝土砌块的外观质量 项 目指 标优等品一等品合格品尺寸允许偏差不大于（mm）长 度L1345厚 度B123+3 -4高 度H123+3 -4缺楞掉角个数，不多于（个）012最大尺寸不得
10、大于（mm）07070最小尺寸不得大于（mm）03030平面弯曲不得大于（mm）035裂纹条数，不多于（条）012在任何一面上的裂纹长度不得大于裂纹方向尺寸的01/31/2贯穿一面两棱的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的01/31/3爆裂、黏模和损坏深度不得大于（mm）102030表面疏松、层裂不允许表面油污不允许蒸压加气混凝土砌块干密度为300800kgm3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。蒸压加气混凝土砌块应符合建筑材料放射性核素限量(GB 65662001)的规定。施工用水泥采用强度等级为22.5级或32.5级的普通硅酸盐
11、水泥或矿渣硅酸盐水泥，需新鲜、无结块。施工用砂宜采用中砂，砂中泥土含量不应超过5，并过5mm的密目网筛。、操作要点结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线要准确，偏差控制在规范允许的范围内。皮数杆尽可能立在填充墙的两端或转角处，并拉通线。蒸压加气混凝土砌块砌筑时，墙底部应砌200mm高的烧结普通砖、多孔砖或混凝土空心砌块，或浇筑200mm高等墙厚混凝土坎台，混凝土强度等级宜为C20。砌筑时应预先试排砌块，并优先使用整体砌块。不得已须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的13。长度小
12、于等于150mm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的13。当搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配4钢筋网片或26钢筋，长度宜为700mm，如下图所示。蒸压加气混凝土砌块砌筑搭砌长度小于150mm时处理方法砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头。详见下图。加气混凝土砌块转角砌法加气混凝土砌块T形砌法蒸压加气混凝土砌体的竖向灰缝宽度和水平灰缝厚度宜分别为20mm和15mm。灰缝应横平竖直、砂浆饱满，正、反手墙面均宜进行勾
13、缝。砂浆的饱满度不得小于80。横向灰缝的一次铺灰长度不应大于2m，竖向灰缝应采用临时内外夹板夹紧后灌缝。蒸压加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋26的拉结筋，拉结筋的竖向间距应为5001000mm，当有抗震要求时，拉结筋的末端应做40mm长90弯钩。有抗震要求的砌体填充墙按设计要求应设置构造柱、圈梁，构造柱的宽度由设计确定，厚度一般与墙等厚，圈梁宽度与墙等宽，高度不应小于120mm。圈梁、构造柱的插筋宜优先预埋在结构混凝土构件中或后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进，进退尺寸不小于60mm，高度为300mm左右。当设计无要求时，构造柱应设置在填充墙的转角处、T形交接处或端部；当墙长大于5m时，应间隔设置。圈梁宜设在填充墙高度中部。详见下图。蒸压加气混凝土砌块填充墙构造柱蒸压加气混凝土砌块填充墙砌体与后塞口门窗的连接：后塞口门窗与砌体间通过木砖与门窗框连接，具体可
