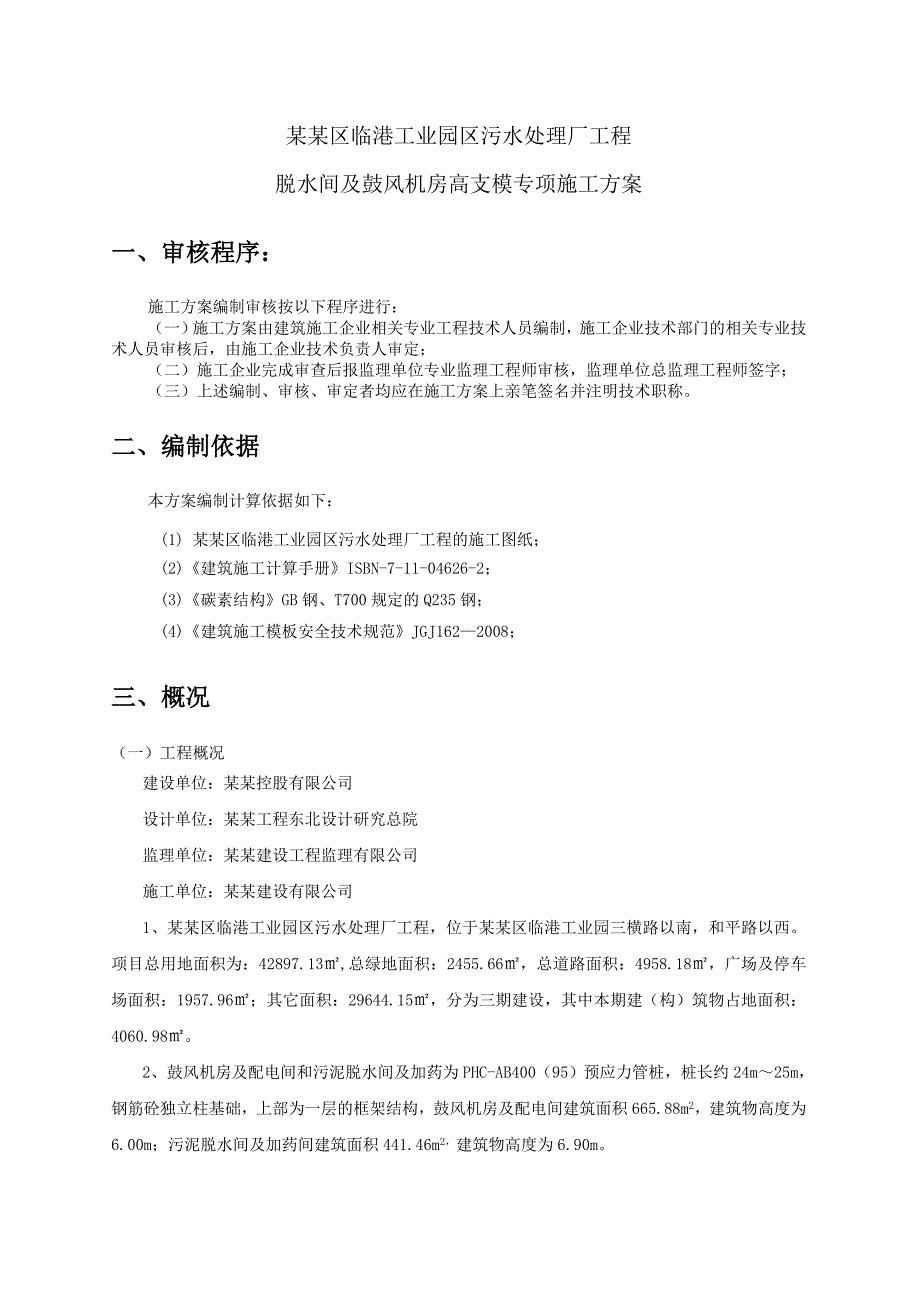

1、某某区临港工业园区污水处理厂工程脱水间及鼓风机房高支模专项施工方案一、 审核程序：施工方案编制审核按以下程序进行：（一）施工方案由建筑施工企业相关专业工程技术人员编制，施工企业技术部门的相关专业技术人员审核后，由施工企业技术负责人审定；（二）施工企业完成审查后报监理单位专业监理工程师审核，监理单位总监理工程师签字；（三）上述编制、审核、审定者均应在施工方案上亲笔签名并注明技术职称。二、编制依据本方案编制计算依据如下：(1) 某某区临港工业园区污水处理厂工程的施工图纸；(2)建筑施工计算手册ISBN-7-11-04626-2；(3)碳素结构GB钢、T700规定的Q235钢；(4)建筑施工模板安全
2、技术规范JGJ1622008；三、概况（一）工程概况建设单位：某某控股有限公司设计单位：某某工程东北设计研究总院监理单位：某某建设工程监理有限公司施工单位：某某建设有限公司1、某某区临港工业园区污水处理厂工程，位于某某区临港工业园三横路以南，和平路以西。项目总用地面积为：42897.13,总绿地面积：2455.66，总道路面积：4958.18，广场及停车场面积：1957.96；其它面积：29644.15，分为三期建设，其中本期建（构）筑物占地面积：4060.98。2、鼓风机房及配电间和污泥脱水间及加药为PHC-AB400（95）预应力管桩，桩长约24m25m，钢筋砼独立柱基础，上部为一层的框架

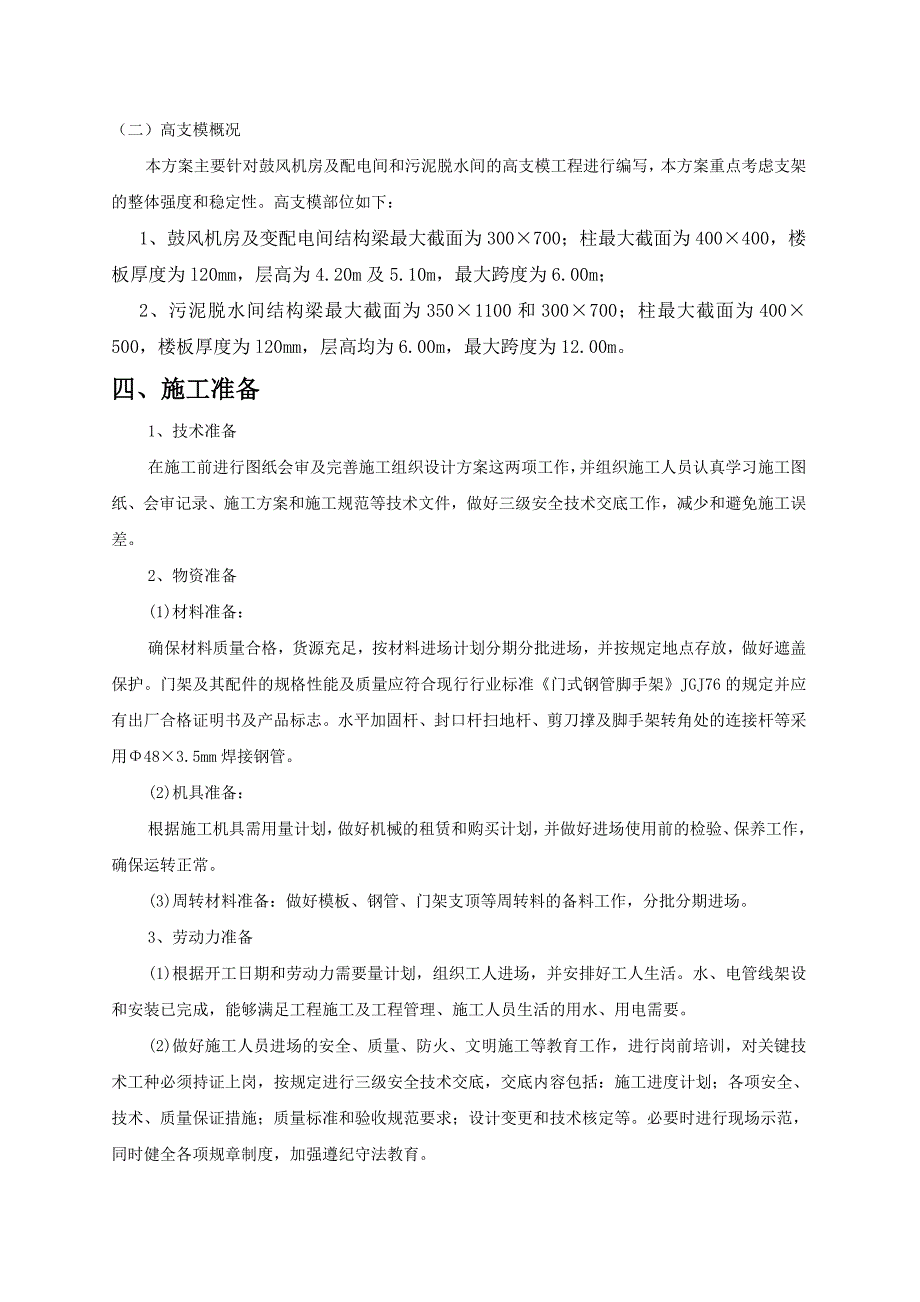

3、结构，鼓风机房及配电间建筑面积665.88m2，建筑物高度为6.00m；污泥脱水间及加药间建筑面积441.46m2，建筑物高度为6.90m。（二）高支模概况本方案主要针对鼓风机房及配电间和污泥脱水间的高支模工程进行编写，本方案重点考虑支架的整体强度和稳定性。高支模部位如下：1、鼓风机房及变配电间结构梁最大截面为300700；柱最大截面为400400，楼板厚度为l20mm，层高为4.20m及5.10m，最大跨度为6.00m；2、污泥脱水间结构梁最大截面为3501100和300700；柱最大截面为400500，楼板厚度为l20mm，层高均为6.00m，最大跨度为12.00m。四、施工准备1、技术准
4、备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。2、物资准备(1)材料准备：确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。门架及其配件的规格性能及质量应符合现行行业标准门式钢管脚手架JGJ76的规定并应有出厂合格证明书及产品标志。水平加固杆、封口杆扫地杆、剪刀撑及脚手架转角处的连接杆等采用483.5mm焊接钢管。(2)机具准备：根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。(3

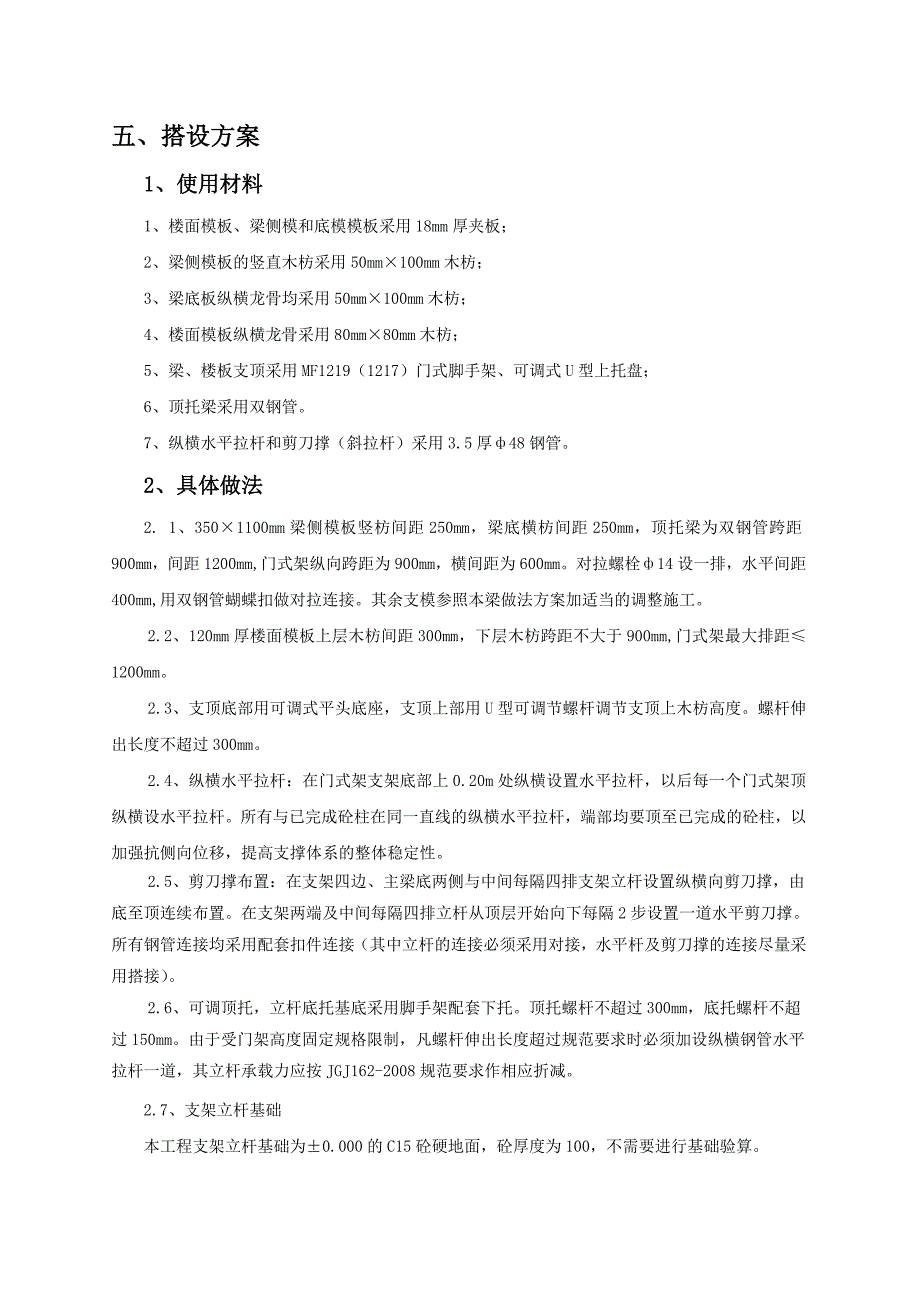

5、)周转材料准备：做好模板、钢管、门架支顶等周转料的备料工作，分批分期进场。3、劳动力准备(1)根据开工日期和劳动力需要量计划，组织工人进场，并安排好工人生活。水、电管线架设和安装已完成，能够满足工程施工及工程管理、施工人员生活的用水、用电需要。(2)做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。五、搭设方案1、使用材料1、楼面模板、梁侧模和底模模板采用1
6、8mm厚夹板；2、梁侧模板的竖直木枋采用50mm100mm木枋；3、梁底板纵横龙骨均采用50mm100mm木枋；4、楼面模板纵横龙骨采用80mm80mm木枋；5、梁、楼板支顶采用MF1219（1217）门式脚手架、可调式U型上托盘；6、顶托梁采用双钢管。7、纵横水平拉杆和剪刀撑（斜拉杆）采用3.5厚48钢管。2、具体做法2. 1、3501100mm梁侧模板竖枋间距250mm，梁底横枋间距250mm，顶托梁为双钢管跨距900mm，间距1200mm,门式架纵向跨距为900mm，横间距为600mm。对拉螺栓14设一排，水平间距400mm,用双钢管蝴蝶扣做对拉连接。其余支模参照本梁做法方案加适当的调整
7、施工。2.2、120mm厚楼面模板上层木枋间距300mm，下层木枋跨距不大于900mm,门式架最大排距1200mm。2.3、支顶底部用可调式平头底座，支顶上部用U型可调节螺杆调节支顶上木枋高度。螺杆伸出长度不超过300mm。2.4、纵横水平拉杆：在门式架支架底部上0.20m处纵横设置水平拉杆，以后每一个门式架顶纵横设水平拉杆。所有与已完成砼柱在同一直线的纵横水平拉杆，端部均要顶至已完成的砼柱，以加强抗侧向位移，提高支撑体系的整体稳定性。2.5、剪刀撑布置：在支架四边、主梁底两侧与中间每隔四排支架立杆设置纵横向剪刀撑，由底至顶连续布置。在支架两端及中间每隔四排立杆从顶层开始向下每隔2步设置一道水
8、平剪刀撑。所有钢管连接均采用配套扣件连接（其中立杆的连接必须采用对接，水平杆及剪刀撑的连接尽量采用搭接）。2.6、可调顶托，立杆底托基底采用脚手架配套下托。顶托螺杆不超过300mm，底托螺杆不超过150mm。由于受门架高度固定规格限制，凡螺杆伸出长度超过规范要求时必须加设纵横钢管水平拉杆一道，其立杆承载力应按JGJ162-2008规范要求作相应折减。2.7、支架立杆基础本工程支架立杆基础为0.000的C15砼硬地面，砼厚度为100，不需要进行基础验算。六、6.0米高3501100梁模板计算1、梁模板基本参数梁截面宽度 B=350mm，梁截面高度 H=1100mm，H方向对拉螺栓1道，对拉螺栓直
9、径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)400mm。梁模板使用的木方截面50100mm，梁模板截面侧面木方距离250mm。梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。2、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
10、新浇混凝土侧压力计算公式为下式中的较小值: 其中 c 混凝土的重力密度，取24.000kN/m3；t 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T 混凝土的入模温度，取20.000； V 混凝土的浇筑速度，取2.500m/h； H 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m； 混凝土坍落度影响修正系数，取0.850。根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.928.800=25.920kN/m2考虑结构的重要性系数0.9，倒混凝土时产
11、生的荷载标准值: F2=0.96.000=5.400kN/m2。3、梁模板底模计算截面惯性矩I和截面抵抗矩W分别为: W = 35.001.801.80/6 = 18.90cm3； I = 35.001.801.801.80/12 = 17.01cm4；梁底模板面板按照三跨度连续梁计算，计算简图如下 梁底模面板计算简图3.1.抗弯强度计算抗弯强度计算公式要求： f = M/W f其中 f 梁底模板的抗弯强度计算值(N/mm2)；kN.m 计算的最大弯矩 (kN.m)； q 作用在梁底模板的均布荷载(kN/m)； q=0.91.2(0.200.35+24.000.351.10+1.500.351
12、.10) + 0.91.402.500.35=11.78kN/m最大弯矩计算公式如下: 0.2502=-0.074kN.m0.25020.074kN.mf=0.074106/18900.0=3.896N/mm2梁底模面板抗弯计算强度小于15.00N/mm2,满足要求!3.2.抗剪计算最大剪力的计算公式如下: Q = 0.6ql截面抗剪强度必须满足: T = 3Q/2bh T其中最大剪力 Q=0.60.25011.781=1.767kN截面抗剪强度计算值 T=31767/(235018)=0.421N/mm2截面抗剪强度设计值 T=1.40N/mm2面板的抗剪强度计算满足要求!3.3.挠度计算最
13、大挠度计算公式如下: 其中 q = 0.9(0.200.35+24.000.351.10+1.500.351.10)=8.899N/mm三跨连续梁均布荷载作用下的最大挠度v=0.677ql4/100EI=0.6778.899250.04/(1006000.00.0)=0.231mm梁底模板的挠度计算值: v = 0.231mm，小于 v = 250/250,满足要求!4、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包含！5、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的简支梁计算，计算如下作用在梁侧模板的均布荷载q=(1.225.92+1.405.40)1.10=4
14、2.530N/mm面板的截面惯性矩I和截面抵抗矩W分别为:W=59.400cm3 I=53.460cm4(1)抗弯强度计算 f = M / W f其中 f 面板的抗弯强度计算值(N/mm2)； M 面板的最大弯距(N.mm)； W 面板的净截面抵抗矩； f 面板的抗弯强度设计值，取15.00N/mm2； M = 0.125ql2其中 q 荷载设计值(kN/m)；经计算得到 M = 0.125(1.2028.512+1.405.940)0.2500.250=0.332kN.m经计算得到面板抗弯强度计算值 f = 0.33210001000/59400=5.594N/mm2面板的抗弯强度验算 f f,满足要求! (2)挠度计算 v = 5ql4 / 384EI v = l / 400面板最大挠度计算值 v = 528.5122504/(3846000)=0.452mm面板的最大挠度小于250.0/250,满足要求!6、穿梁螺栓计算计算公式: N N = fA其中 N 穿梁螺栓所受的拉力； A
