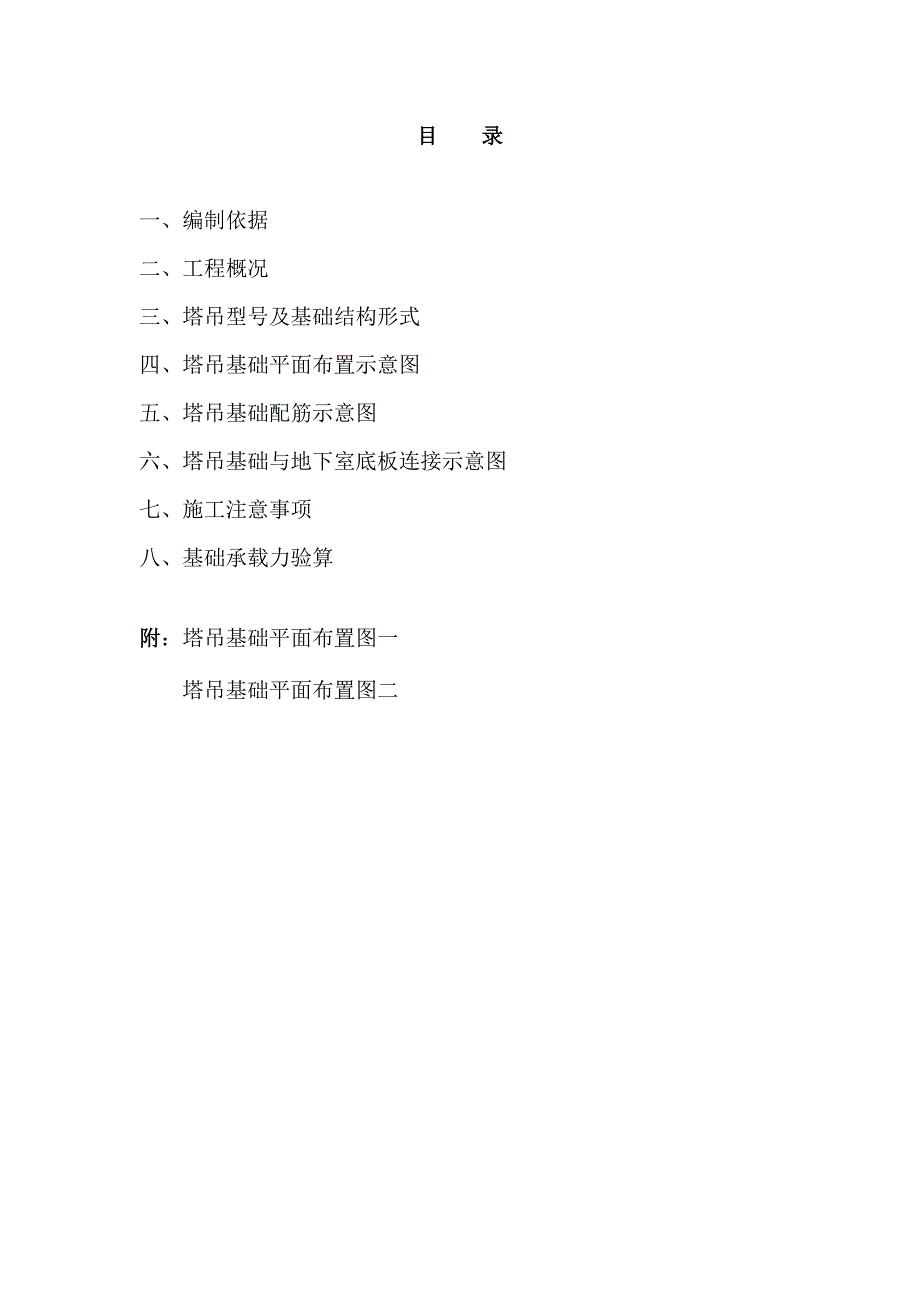

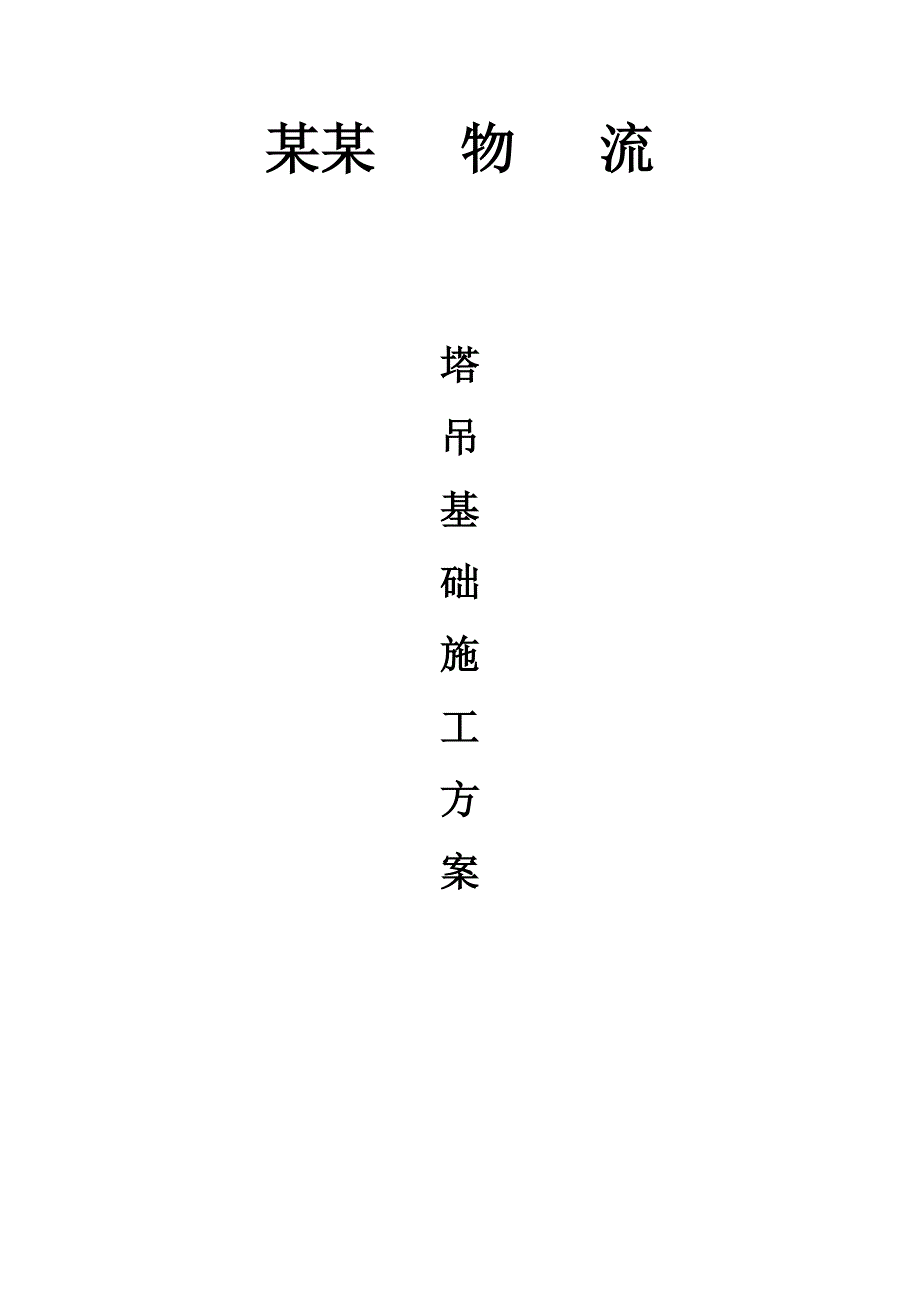

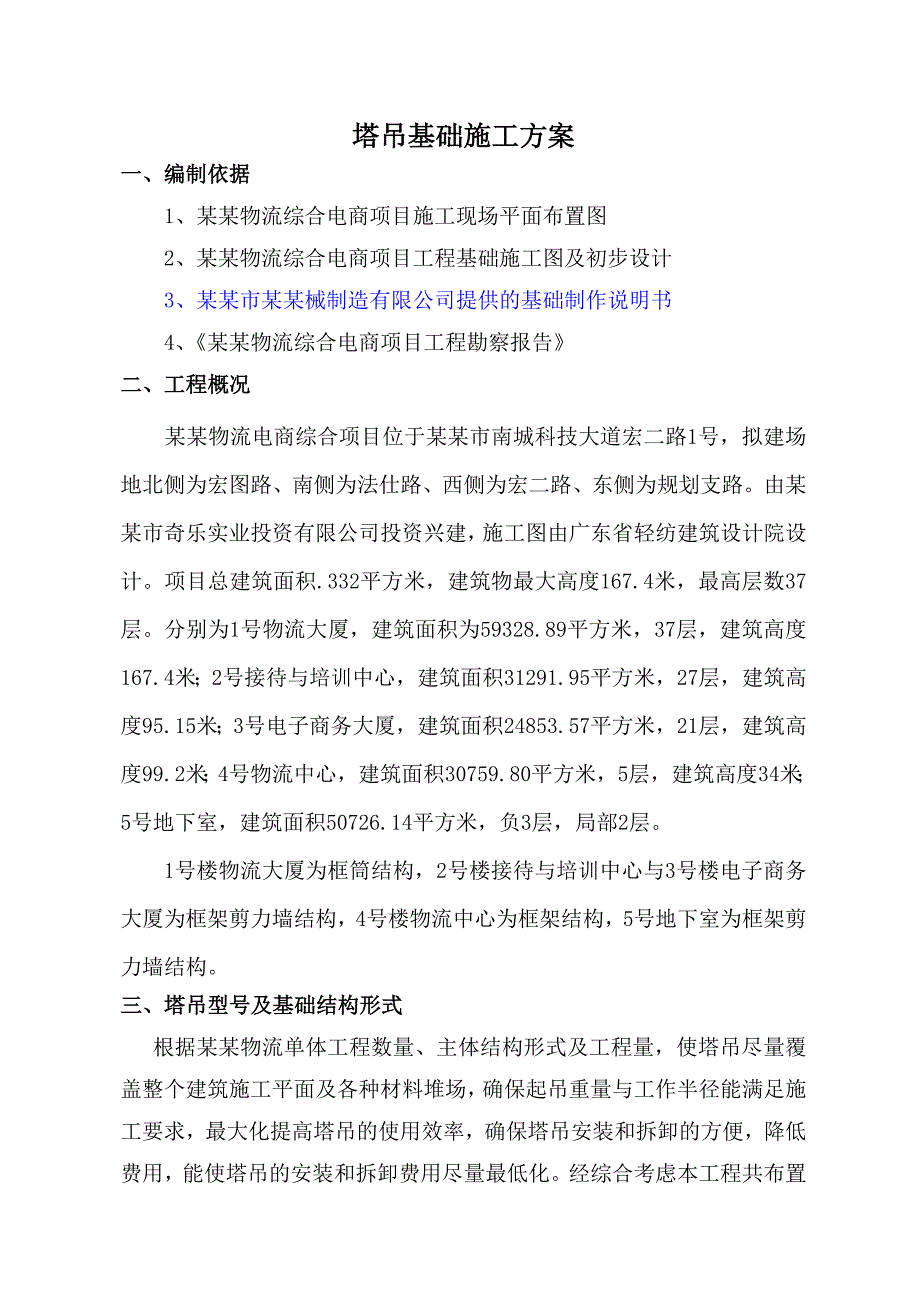

1、某某 物 流 塔吊基础施工方案 目 录一、编制依据二、工程概况三、塔吊型号及基础结构形式四、塔吊基础平面布置示意图五、塔吊基础配筋示意图六、塔吊基础与地下室底板连接示意图七、施工注意事项八、基础承载力验算附：塔吊基础平面布置图一 塔吊基础平面布置图二塔吊基础施工方案一、编制依据1、某某物流综合电商项目施工现场平面布置图2、某某物流综合电商项目工程基础施工图及初步设计3、某某市某某械制造有限公司提供的基础制作说明书4、某某物流综合电商项目工程勘察报告 二、工程概况某某物流电商综合项目位于某某市南城科技大道宏二路1号，拟建场地北侧为宏图路、南侧为法仕路、西侧为宏二路、东侧为规划支路。由某某市奇乐实
2、业投资有限公司投资兴建，施工图由广东省轻纺建筑设计院设计。项目总建筑面积.332平方米，建筑物最大高度167.4米，最高层数37层。分别为1号物流大厦，建筑面积为59328.89平方米，37层，建筑高度167.4米；2号接待与培训中心，建筑面积31291.95平方米，27层，建筑高度95.15米；3号电子商务大厦，建筑面积24853.57平方米，21层，建筑高度99.2米；4号物流中心，建筑面积30759.80平方米，5层，建筑高度34米；5号地下室，建筑面积50726.14平方米，负3层，局部2层。1号楼物流大厦为框筒结构，2号楼接待与培训中心与3号楼电子商务大厦为框架剪力墙结构，4号楼物流
3、中心为框架结构，5号地下室为框架剪力墙结构。三、塔吊型号及基础结构形式根据某某物流单体工程数量、主体结构形式及工程量，使塔吊尽量覆盖整个建筑施工平面及各种材料堆场，确保起吊重量与工作半径能满足施工要求，最大化提高塔吊的使用效率，确保塔吊安装和拆卸的方便，降低费用，能使塔吊的安装和拆卸费用尽量最低化。经综合考虑本工程共布置5台塔吊，塔吊为某某市某某械制造有限公司生产的TC5613三台、TC6013二台，基础承台尺寸550055001600。 根据现场土方施工进度，为方便施工，塔吊基础采用静压管桩施工。根据某某物流电商综合项目岩土工程勘察报告，为保证基础承载力满足塔吊设计要求，本工程塔吊桩基采用D
4、500管桩4根，桩竖向承载力特征值为1200KN,极限承载力为2400KN，施工时，终压控制条件为3000KN。塔吊均采用钢筋混凝土基础，基础尺寸、配筋详见厂家提供的相应技术参数。塔吊定位详见附图各栋号建筑高度及塔吊编号统计序号建筑物高度备注1#1#楼167.4M1#塔吊2#2#楼95.15M2#塔吊3#3#楼99.2M3#塔吊4#4#楼34M4#塔吊5#4#楼34M5#塔吊四、塔吊基础平面布置示意图 1#塔吊位置示意 2#塔吊位置示意 3#塔吊位置示意 4#塔吊位置示意 5#塔吊位置示意 五、 塔吊基础配筋做法示意图六、塔吊基础与地下室底板连接示意图 七、施工注意事项 1、塔吊基础底板浇注砼
5、前，对其钢筋数量及标高尺寸、塔吊地埋螺栓或基座位置进行验收，验收合格后填写隐蔽记录，方可浇注砼。砼制作同条件养护试块及标准养护试块各一组。 2、所用材料均要有进场合格证及检验报告。施工完毕后，整理完整资料一套，塔吊验收前，移交塔吊管理单位，并送公司质安部存档一份。 3、塔吊基础底板或承台砼强度必须达到C20后方可进行安装。 4、塔吊基础边底板浇注前，留设100010001000集水坑，用于塔吊基础排水，确保塔吊基础无积水。集水坑中水达到一定水位后安排专人用小型抽水泵抽至基坑降水井，然后抽排至坑顶排水沟汇入市政管网。（塔吊基础排水做法如见下图） 排水沟集水井平面示意 排水沟集水井剖面做法示意八、
6、基础承载力验算 考虑1#楼建筑建筑高度最高，塔吊竖向压力及剪力最大，验算时，以1#楼塔吊为标准进行验算。（塔吊标准节高度按179.2米考虑）（一）桩端承载力验算 1、塔吊作用在基础顶面上的竖向压力F 塔吊标准节：F1=10.6KN+9KN4+8.25KN【（179.2/2.8）-5】 =533.35KN （基础标准节：1.06T；加强标准节：0.9T；普通标准节：0.825T） 塔吊机身重量：F2=32.5+39.5+4+13+17+41+65+145=357KN（爬升架总成：3.25T；回转总成：3.95T；司机室总成：0.4T；回转塔身总成：1.3T；塔顶总成：1.7T；平衡臂总成：4.1
7、T；60m起重臂总成：6.5T；60m臂平衡重：14.5T） 最大起重重量：F3=80KN F=F1+F2+F3=533.35+357+80=970.35KN 2、塔吊基础重量：Gd=1.65.55.52.410=1161.6KN3、塔吊及基础总重力F总=F+Gd=970.35+1161.62132KN4、塔吊桩基础承载力F承=F管桩4=1200KN4=4800KN即F承F总，承重力满足验算要求（二）塔吊基础抗倾覆力稳定性验算 A、倾覆力计算 1、塔吊作用在基础顶面上的弯矩1692KNM（厂家提供数据） 2、塔吊基础顶面水平力Fdh=75.5KN（厂家提供） 3、M倾覆=1692+75.51.6=1812.8KNM B、抗倾覆力计算 M抗倾覆=【（F+Gd）+F抗拔】a/2=（970.35+1161.6+3104）5.5/2 =9273KNM 即M抗倾覆M倾覆，满足验算要求 （因塔吊基础采用建筑底板抗拔桩替代，其抗拔力标准值取310KN/根）
