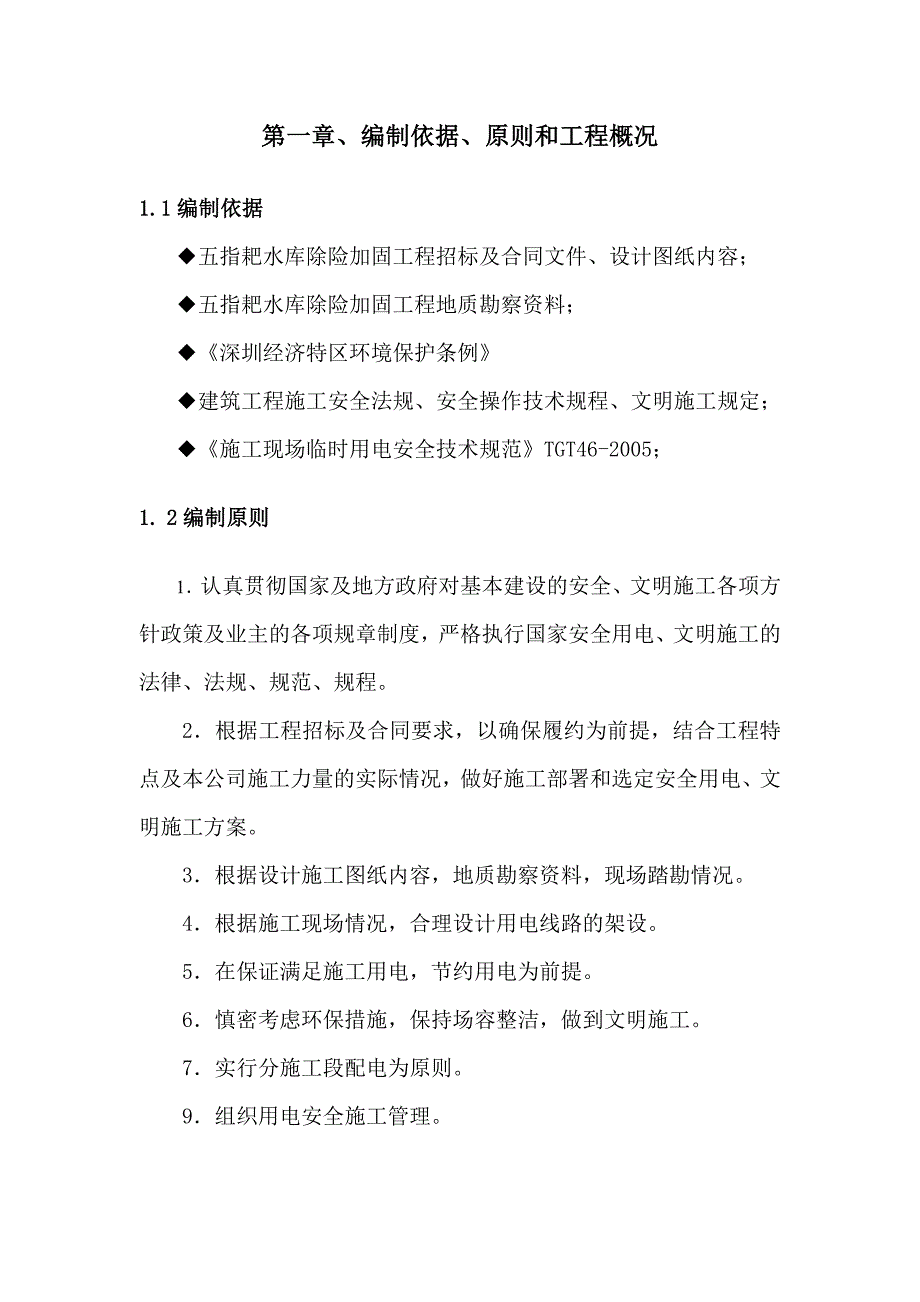

1、第一章、编制依据、原则和工程概况1.1编制依据五指耙水库除险加固工程招标及合同文件、设计图纸内容；五指耙水库除险加固工程地质勘察资料；深圳经济特区环境保护条例建筑工程施工安全法规、安全操作技术规程、文明施工规定；施工现场临时用电安全技术规范TGT46-2005；1. 2编制原则1认真贯彻国家及地方政府对基本建设的安全、文明施工各项方针政策及业主的各项规章制度，严格执行国家安全用电、文明施工的法律、法规、规范、规程。2根据工程招标及合同要求，以确保履约为前提，结合工程特点及本公司施工力量的实际情况，做好施工部署和选定安全用电、文明施工方案。3根据设计施工图纸内容，地质勘察资料，现场踏勘情况。4根

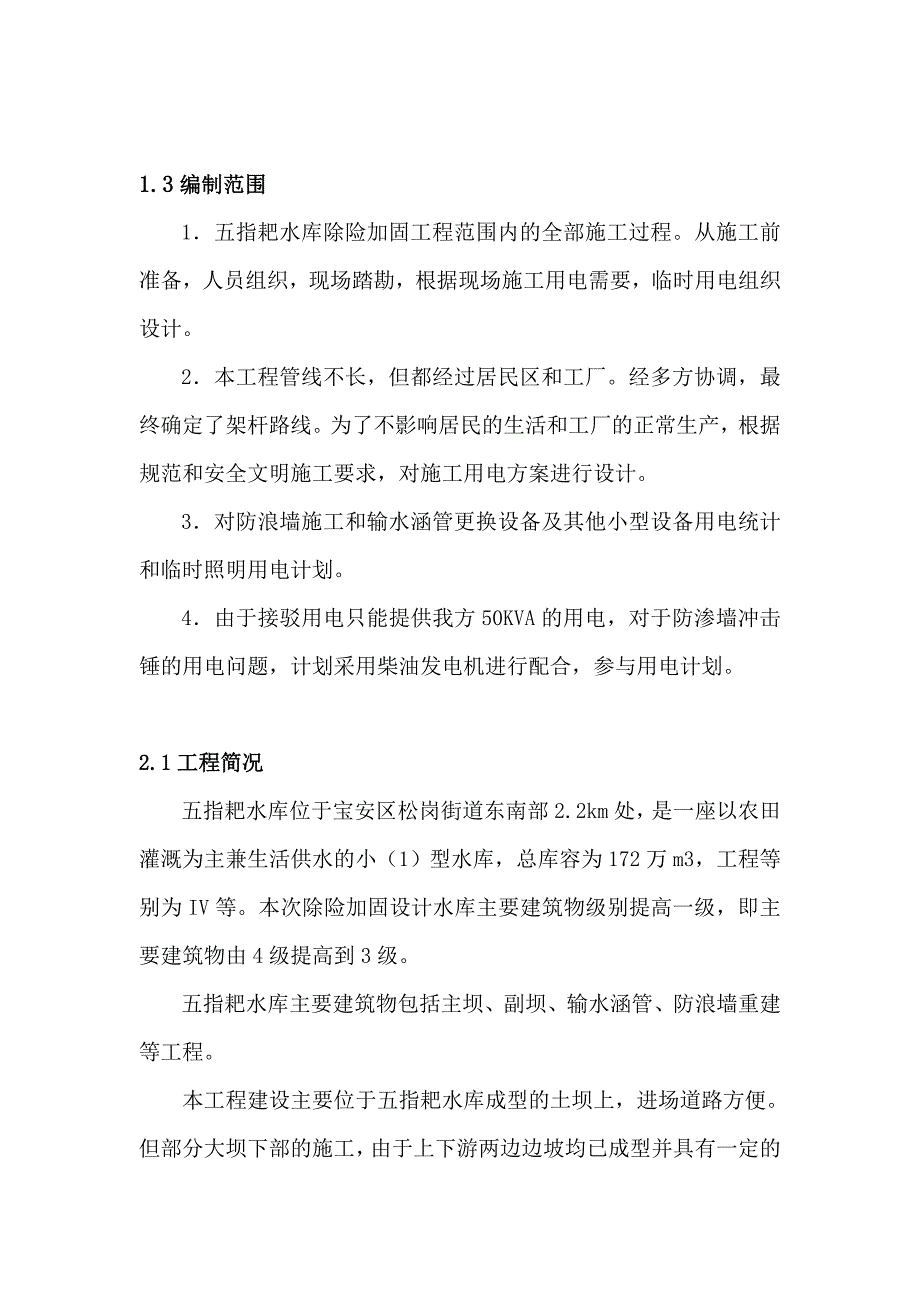

2、据施工现场情况，合理设计用电线路的架设。5在保证满足施工用电，节约用电为前提。6慎密考虑环保措施，保持场容整洁，做到文明施工。7实行分施工段配电为原则。9组织用电安全施工管理。1.3编制范围1五指耙水库除险加固工程范围内的全部施工过程。从施工前准备，人员组织，现场踏勘，根据现场施工用电需要，临时用电组织设计。2本工程管线不长，但都经过居民区和工厂。经多方协调，最终确定了架杆路线。为了不影响居民的生活和工厂的正常生产，根据规范和安全文明施工要求，对施工用电方案进行设计。3对防浪墙施工和输水涵管更换设备及其他小型设备用电统计和临时照明用电计划。4由于接驳用电只能提供我方50KVA的用电，对于防渗墙

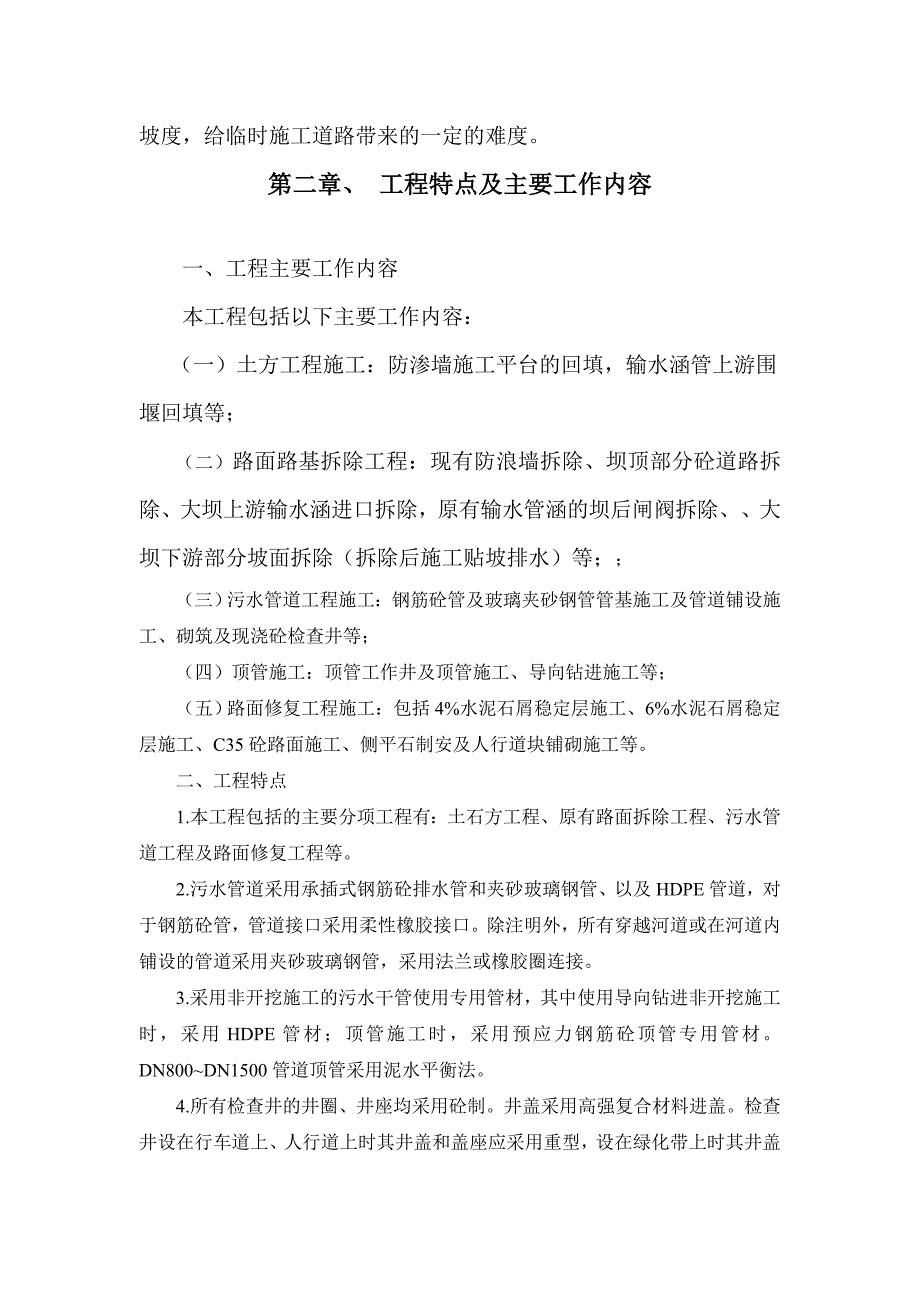

3、冲击锤的用电问题，计划采用柴油发电机进行配合，参与用电计划。 2.1工程简况五指耙水库位于宝安区松岗街道东南部2.2km处，是一座以农田灌溉为主兼生活供水的小（1）型水库，总库容为172万m3，工程等别为IV等。本次除险加固设计水库主要建筑物级别提高一级，即主要建筑物由4级提高到3级。五指耙水库主要建筑物包括主坝、副坝、输水涵管、防浪墙重建等工程。本工程建设主要位于五指耙水库成型的土坝上，进场道路方便。但部分大坝下部的施工，由于上下游两边边坡均已成型并具有一定的坡度，给临时施工道路带来的一定的难度。第二章、 工程特点及主要工作内容一、工程主要工作内容本工程包括以下主要工作内容：（一）土方工程施
4、工：防渗墙施工平台的回填，输水涵管上游围堰回填等；（二）路面路基拆除工程：现有防浪墙拆除、坝顶部分砼道路拆除、大坝上游输水涵进口拆除，原有输水管涵的坝后闸阀拆除、大坝下游部分坡面拆除（拆除后施工贴坡排水）等；（三）污水管道工程施工：钢筋砼管及玻璃夹砂钢管管基施工及管道铺设施工、砌筑及现浇砼检查井等；（四）顶管施工：顶管工作井及顶管施工、导向钻进施工等；（五）路面修复工程施工：包括4%水泥石屑稳定层施工、6%水泥石屑稳定层施工、C35砼路面施工、侧平石制安及人行道块铺砌施工等。二、工程特点1.本工程包括的主要分项工程有：土石方工程、原有路面拆除工程、污水管道工程及路面修复工程等。2.污水管道采用
5、承插式钢筋砼排水管和夹砂玻璃钢管、以及HDPE管道，对于钢筋砼管，管道接口采用柔性橡胶接口。除注明外，所有穿越河道或在河道内铺设的管道采用夹砂玻璃钢管，采用法兰或橡胶圈连接。3.采用非开挖施工的污水干管使用专用管材，其中使用导向钻进非开挖施工时，采用HDPE管材；顶管施工时，采用预应力钢筋砼顶管专用管材。DN800DN1500管道顶管采用泥水平衡法。4.所有检查井的井圈、井座均采用砼制。井盖采用高强复合材料进盖。检查井设在行车道上、人行道上时其井盖和盖座应采用重型，设在绿化带上时其井盖和盖座采用轻型。5.所有覆土深度大于6米的检查井，跌落深度大于4米的跌水井，顶管工作井，接收井，直径大于2米的
6、检查井等，均采用钢筋砼井制作。第三章、 施工用电概况根据现场条件,在公明段沿路有高压电线通过，考虑在这个地方设变压器，作为该段的施工用电，接线路长为1.52，生活区用电考虑在高架桥处工业区的变压器接线；用电线路长为300400m，在变压器下设总配电柜，配电柜向作业区配线。马田和茅洲河采用发电机发电供应。工程施工管线较长,工期紧张，供电中心至用电负荷线路长，现场临时用电设备较多，为确保用电安全及规范，特编制临时用电施工组织方案。编制依据：1、现场施工临时用电安全技术规范及深圳市临时用电检查评分表。 2、现场施工机具用电负荷统计表（见下图）。一、施工用电设备的负荷计算1、 各供电系统主要施工机械设
7、备、机具容量一览表序号机具设备名称额定功率（KW）功率因数动力系数数量（台）实际用电负荷S（KVA）1平板式振动器2.20.50.522.22液压顶管机300.80.82483潜水泵2.20.81613.24龙门吊5.50.80.82115电焊机15(KVA)0.90.8113.56施工照明用电10111102、 临时设施和加工棚主要施工机械设备、机具容量一览表序号机具设备名称额定功率（KW）功率因数动力系数数量（台）实际用电负荷S（KVA）1生活办公用电300.90.61182钢筋弯曲机30.70.7263钢筋弯曲机30.70.7264砂轮切割机10.70.564.35搅拌机7.50.80.
8、8163、 施工用电计算由上表计算可得，所有机械设备的总用电量公式为：各供电系统总用电量计算:S总=K1K2Srn=1.050.7597.676.86KVA 临时设施和加工棚主要施工机械设备总用电量计算:S总=K1K2Srn=1.050.7540.331.74KVA备注：其中K1为备用系数，取1.05，K2为同时使用系数，取0.75（因本工程潜水泵数量大，且在工程中不停地使用，故取值较大）。4、强制性规率：1、 采用三级配电系统;2、 采用TN-S接零保护系统;3、 采用二级漏电保护系统;二、变压器选择及场地的选址根据上述计算，本工程(公明段)应在100KVA范围内选择变压器。又根据变压器的规
9、格，故选用一台100KVA变压器较合理。发电机选用150KW两台。生活用电选用80KVA变压器供给。根据现场勘查，在施工场地架设线路，生活区的和施工区主干线采用48钢管电线杆架空式敷设，发电机配电布置及配电系统可以直接从总箱接出。三、配电线路的设置根据场地情况和用电负荷中心的分布，设置专门配电值班人员2位，并设置值班房。值班房配电线路基本方案如下：各总配电箱采用钢栏杆围护，净空高度为：2.5m。各供电系统一台总配电箱,以集中为各施工段供电，并附带挂置沙箱及干粉灭火器；地面铺有绝缘胶垫；悬挂停送电警示牌。维修间设有：维修开关箱、维修操作台、绝缘手套等。电工在值时可24小时监控现场用电情况。四、配
10、电箱及其线路布置方案4、 总箱配电施工用总配电总柜1台，直接由变压器供电并计量。供现场施工用电，生活及办公用电同样设置总配电箱一台，由变压器供电并计量。发电机在施工现场设置总配电箱。分配电箱配电（1）生活区和加工场设一台总配电箱，分二台分箱，一台为生活区用电，一台为加工场用电。选用VV-325+215 埋地直敷，并由总箱引出。（2）在仓库加工区设置二台分配电箱配电供加工区用电电线选用VV-350+225架空敷设，并由总箱引出。在各施工段8台二级分配电箱配电1-3、6-10，供北侧抽水泵、打夯机、振动器、施工照明及其它施工用电。每两台共用一条回路，电线先用VV-350+225，并由总箱接出。（3
11、）在各供电系统设置三级分配电箱，供抽水泵用电。每三台共用一条回路，电线选用VV-325+216。根据施工不同阶段灵活布置，所有二、三级分配电箱的线路选择和开关布置按高峰用电需求情况考虑。平时根据变压器容量采用调整开关数量和熔断保护的方式进行控制。施工现场照明用电与动力用电严格分开，采用专用照明分配电箱，其电源引自就地分配电箱。5、 开关箱配电（1）分配电箱内设隔离开关及空气开关或漏电断路器。（2）设备开关箱内装隔离开关及漏电断路器。开关箱根据施工需要，由于各分配电箱引出，一般开关箱距离分配电箱的距离不超过30m，开关箱与所控制的固定式用电设备就近安装，所有开关箱一律采用“一箱一机一闸一漏电”的
12、配置。固定式分配电箱及开关箱的下底与地面的垂直距离应保持在1.3m-1.5m左右，移动式开关箱的下底与地面的垂直距离应在0.6m以上。各配电箱开关箱要求安装牢固，具有防雨罩，引入门、出的线必须从箱底进出，安装位置应满足二人同时作业的要求，且周围不得有妨碍操作的物品或易燃易爆品。五、导线截面的计算总箱配电，综合计算考虑为97.6KW，使用系数为0.75，计算I=532A，建筑施工现场,临时用电规程（VV-350+225）。在加工区设置一台分配电箱配电电力负荷综合计算为：40.3KW，使用系数0.8考虑，计算I=49A，根据电工手册内容：可选用VV-335+225电线。二级分配电箱配电，供抽水泵、
13、振动器、施工照明及其它施工用电。共三条回路，每回路电力负荷综合计算为：105KW，使用系数0.8考虑，计算I=90A，根据电工手册内容：选用VV-335+225电缆。在各供电系统设置三级分配电箱，供抽水泵用电。每三至五台共用一条回路，共二至三条回路，每一条回路电力负荷综合计算为：59.4KW，使用系数0.8考虑，计算I=95.2A，根据电工手册内容：选用VV-335+216电线。在生活办公区设置一台分配电箱配电1（NO:FD-01）供整个办公及生活用电，电力负荷综合计算为：40KW，使用系数0.8考虑，计算I=96A，根据电工手册内容：选用VV-325+216电缆。注：以上所有分配电箱电弧力负
14、荷综合计算值，均考虑临时用电负荷的灵活变化及备用负荷。详细的线路布置图见各系统图六电气线路敷设工程施工临时用电线路，采用在人行道靠绿化架空敷设，部分必须埋地的用钢管内穿电缆敷设，在“十”字交叉路口，利用原过路电缆管穿电缆，在工作井和接受井设二级配电箱，L1回路从总控制箱往西至终点，设二级配电箱FD-01、FD-02、FD-03；L2回路从控制箱、三级箱以移动式配电箱为主，三个回路主线按总用电量配线。采用电线杆架空定为：电线杆采用48钢管，6m长，电线杆埋地0.6m，地面以上高度为5.4m，电线杆顶部用“”架设电线，电缆架设采用12钢丝绳固定在电线杆上，电缆用挂钩挂设，挂钩间距0.5m。七、 安
15、全用电及电气化防火措施6、 安全用电措施（1）安全用电技术措施本工程施工临时用电必须严格按本方案进行安装和维护。配电采用TN-S系统即三相五线制，工作零线和保护零线用不同的颜色区别开来。用电设备的金属外壳（不带电部分）必须与专用零线连接，不得一部分接零，一部分接地。用电设备、配电箱、电力线路和设置、安装、使用、维护必须严格执行本设计及建设部JGJ-2005文要求。施工现场的各级配电箱（包括总配电箱），均应设过载和短路保护，确保三级保护。总配电箱及开关箱，应设置漏电保护开关，末端开关箱实行“一箱一机一闸一漏电”保护，开关箱设置的漏电开关额定动作电流和动作时间不超过30mA和0.1秒。危险场所、潮湿、大面积金属体上等易触电场所，漏电开关额定漏电
