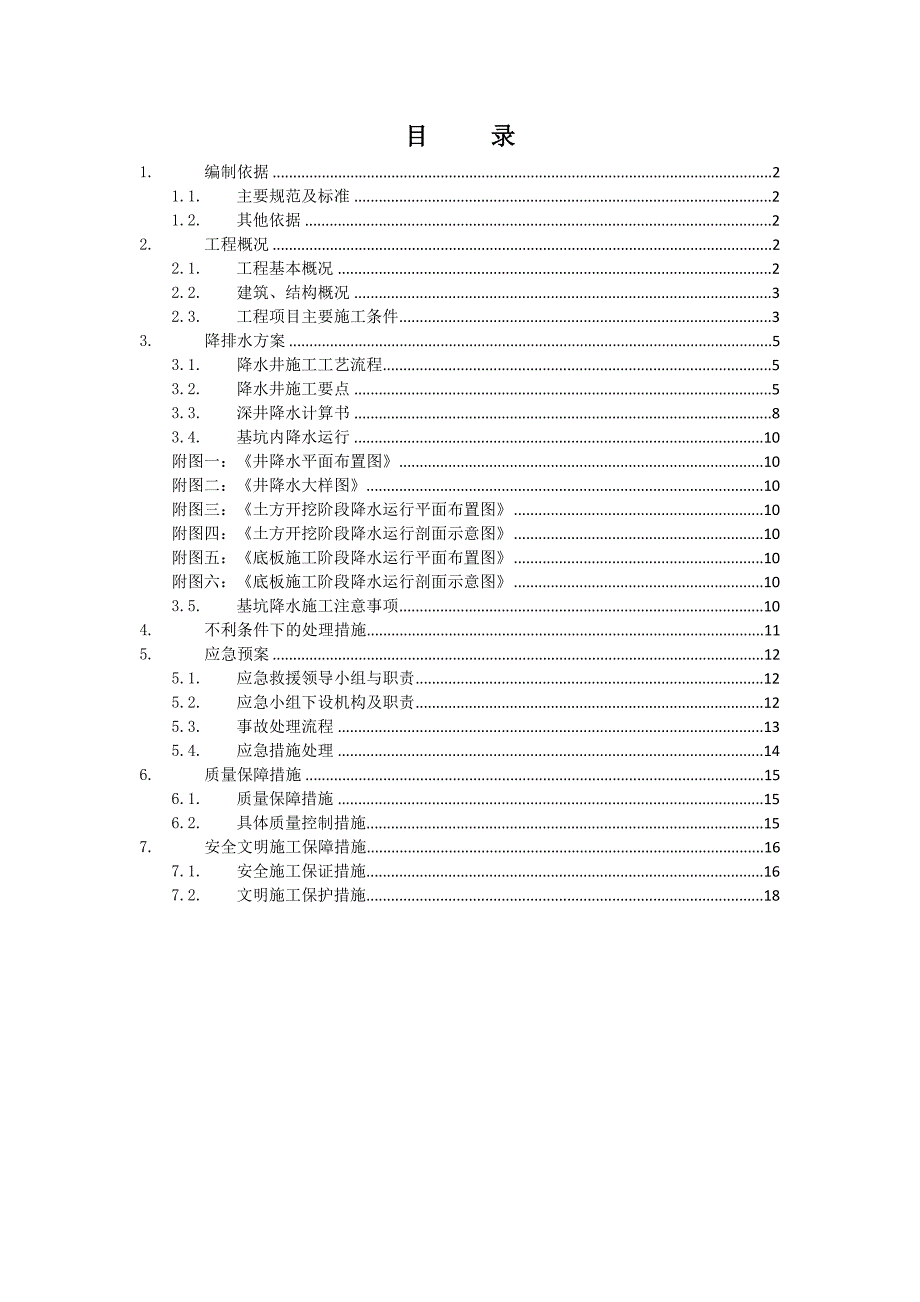

1、目 录 1.编制依据21.1.主要规范及标准21.2.其他依据22.工程概况22.1.工程基本概况22.2.建筑、结构概况32.3.工程项目主要施工条件33.降排水方案53.1.降水井施工工艺流程53.2.降水井施工要点53.3.深井降水计算书83.4.基坑内降水运行10附图一：井降水平面布置图10附图二：井降水大样图10附图三：土方开挖阶段降水运行平面布置图10附图四：土方开挖阶段降水运行剖面示意图10附图五：底板施工阶段降水运行平面布置图10附图六：底板施工阶段降水运行剖面示意图103.5.基坑降水施工注意事项104.不利条件下的处理措施115.应急预案125.1.应急救援领导小组与职责1

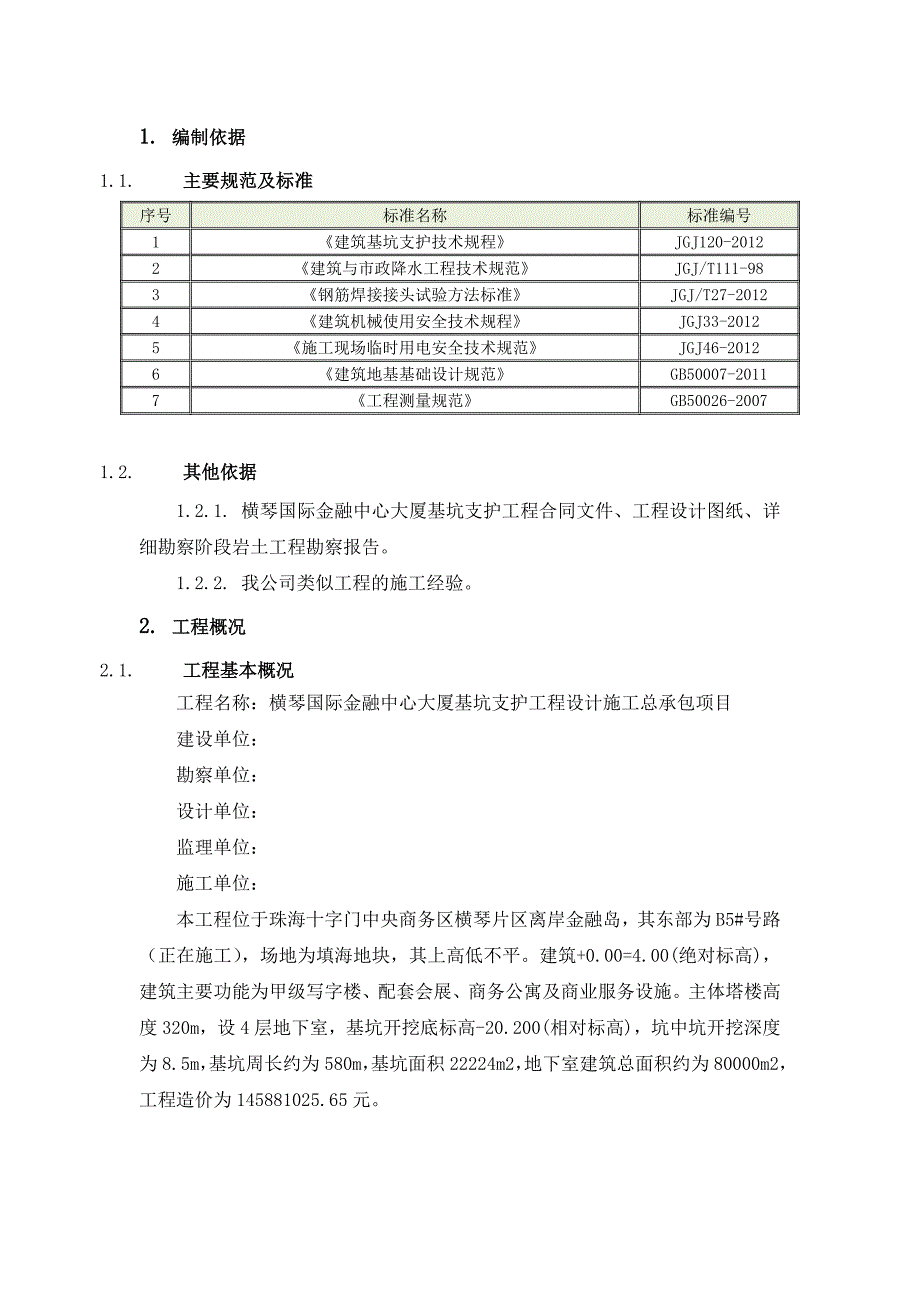

2、25.2.应急小组下设机构及职责125.3.事故处理流程135.4.应急措施处理146.质量保障措施156.1.质量保障措施156.2.具体质量控制措施157.安全文明施工保障措施167.1.安全施工保证措施167.2.文明施工保护措施181. 编制依据1.1. 主要规范及标准序号标准名称标准编号1建筑基坑支护技术规程JGJ120-20122建筑与市政降水工程技术规范JGJ/T111-983钢筋焊接接头试验方法标准JGJ/T27-20124建筑机械使用安全技术规程JGJ33-20125施工现场临时用电安全技术规范JGJ46-20126建筑地基基础设计规范GB50007-20117工程测量规范G
3、B50026-20071.2. 其他依据1.2.1. 横琴国际金融中心大厦基坑支护工程合同文件、工程设计图纸、详细勘察阶段岩土工程勘察报告。1.2.2. 我公司类似工程的施工经验。 2. 工程概况 2.1. 工程基本概况 工程名称：横琴国际金融中心大厦基坑支护工程设计施工总承包项目建设单位： 勘察单位： 设计单位： 监理单位： 施工单位： 本工程位于珠海十字门中央商务区横琴片区离岸金融岛，其东部为B5#号路（正在施工），场地为填海地块，其上高低不平。建筑+0.00=4.00(绝对标高)，建筑主要功能为甲级写字楼、配套会展、商务公寓及商业服务设施。主体塔楼高度320m，设4层地下室，基坑开挖底标

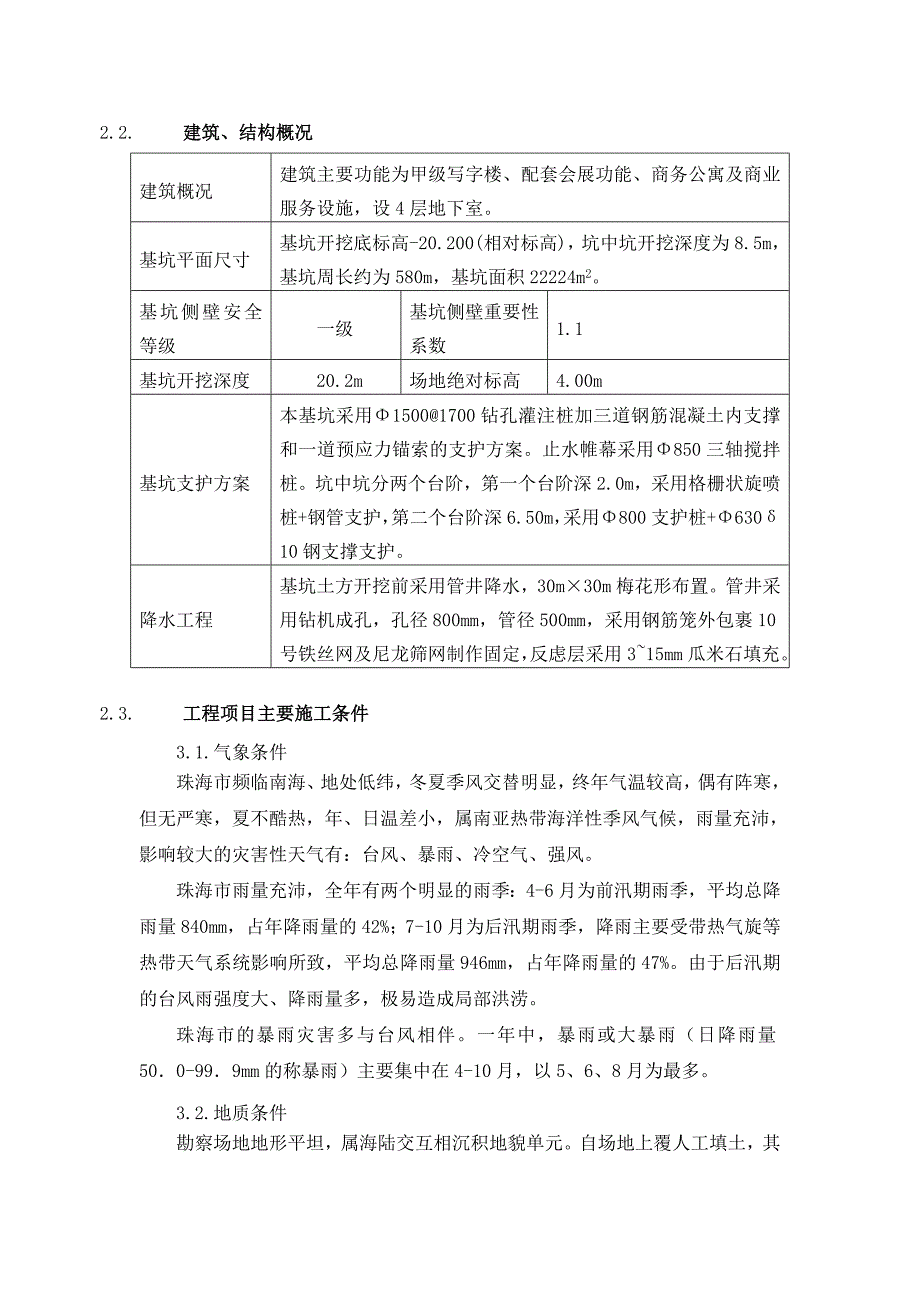

4、高-20.200(相对标高)，坑中坑开挖深度为8.5m，基坑周长约为580m，基坑面积22224m2，地下室建筑总面积约为80000m2，工程造价为145881025.65元。2.2. 建筑、结构概况建筑概况建筑主要功能为甲级写字楼、配套会展功能、商务公寓及商业服务设施，设4层地下室。基坑平面尺寸基坑开挖底标高-20.200(相对标高)，坑中坑开挖深度为8.5m，基坑周长约为580m，基坑面积22224m2。基坑侧壁安全等级一级基坑侧壁重要性系数1.1基坑开挖深度20.2m场地绝对标高4.00m基坑支护方案本基坑采用15001700钻孔灌注桩加三道钢筋混凝土内支撑和一道预应力锚索的支护方案。止
5、水帷幕采用850三轴搅拌桩。坑中坑分两个台阶，第一个台阶深2.0m，采用格栅状旋喷桩+钢管支护，第二个台阶深6.50m，采用800支护桩+63010钢支撑支护。降水工程基坑土方开挖前采用管井降水，30m30m梅花形布置。管井采用钻机成孔，孔径800mm，管径500mm，采用钢筋笼外包裹10号铁丝网及尼龙筛网制作固定，反虑层采用315mm瓜米石填充。2.3. 工程项目主要施工条件3.1.气象条件珠海市频临南海、地处低纬，冬夏季风交替明显，终年气温较高，偶有阵寒，但无严寒，夏不酷热，年、日温差小，属南亚热带海洋性季风气候，雨量充沛，影响较大的灾害性天气有：台风、暴雨、冷空气、强风。珠海市雨量充沛，
6、全年有两个明显的雨季：4-6月为前汛期雨季，平均总降雨量840mm，占年降雨量的42%；7-10月为后汛期雨季，降雨主要受带热气旋等热带天气系统影响所致，平均总降雨量946mm，占年降雨量的47%。由于后汛期的台风雨强度大、降雨量多，极易造成局部洪涝。珠海市的暴雨灾害多与台风相伴。一年中，暴雨或大暴雨（日降雨量500-999mm的称暴雨）主要集中在4-10月，以5、6、8月为最多。3.2.地质条件勘察场地地形平坦，属海陆交互相沉积地貌单元。自场地上覆人工填土，其下为淤泥、粗砂、砾砂、粉质粘土、淤泥质土、砾质粘性土、全风化花岗岩、强风化花岗岩、中风化花岗岩。根据土层的性质可知，由于填土及砾砂的渗
7、透性较强，而粘土及淤泥质粘土的渗透性相对较差，为保证基坑内土方降水的效果，基坑的降排水采取管井降水加排水沟的方案进行。场地各层土质自上而下分述如下：层号土层名称层厚(m)平均厚度(m)渗透系数k（cm/sec）描述1人工填土1.507.303.212.510-3杂色，松散，稍湿。主要由粘性土、碎砖块、块石及填砂等组成。属于新近填土，未完成自重固结。2-1淤泥11.5029.5020.453.010-7深灰、灰黑色，呈饱和、流塑。含少量有机质，有泥臭味，局部夹少量贝壳碎片以及10%左右的石英砂粒。2-2粗砂1.202.401.545.010-3灰黑、灰黄、灰白等色，饱和，稍密中密。颗粒矿物成份主
8、要为石英，次棱角状，分选性差，局部含贝壳碎屑及薄层中砂等。2-3粉质粘土0.708.503.695.010-5褐黄色、褐红色、深灰色、灰白色，呈饱和、可塑硬塑状态。主要成分为粘粒，局部含约20%的中粗砂。2-4粗砂2.3016.205.245.010-3灰黑、灰黄、灰白等色，饱和，稍密中密。颗粒矿物成份主要为石英，次棱角状，分选性差，局部含贝壳碎屑及薄层中砂等。2-5淤泥质土2.3010.507.064.510-7深灰、灰黑色，呈饱和、流塑软塑。由粘性土组成，局部含腐植质及中粗砂，略具臭味。2-6粉质粘土2.107.20m3.885.010-5褐黄色、褐红色、深灰色、灰白色，呈饱和、可塑硬塑状
9、态。主要成分为粘粒，局部含约20%的粗砾砂。2-7砾砂2.0021.3013.696.010-3灰黑、灰黄、灰白等色，饱和，稍密中密状态。颗粒矿物成份主要为石英，次棱角状，分选性差，局部含10 %左右的粘性土。3砾质粘性土2.2021.208.164.010-5褐黄、褐红、灰白等色，呈饱和、可塑硬塑。由花岗岩残积而成，粒径大于2mm颗粒含量大于20，局部小于20%。4-1全风化花岗岩0.6019.904.795.510-5灰黄、褐黄色，湿，坚硬状，原岩组织结构基本破坏，但尚可辨认，含石英质砾砂。4-2强风化花岗岩1.4016.708.822.510-4褐黄、灰黄色。中粗粒结构，组织结构大部分破
10、坏，裂隙很发育，岩芯呈半岩、半土状。根据地质勘察揭露，场地地下水混合水位埋深0.101.75m，平均埋深1.00m，地下水位标高2.094.09m，平均标高2.91m。3. 降排水方案 基坑的降水是整个基坑施工的关键，基坑降水和排水的效果将直接影响基坑的安全和施工进度。基坑的降排水必须安排专职施工员及专业的施工班组进行，以确保基坑降、排水的效果和土方施工的顺利进行，基坑的降排水施工应至少在土方开挖14天进行。为保证土方开挖的顺利，基坑的降排水施工控制标准为：基坑外雨水不流入到基坑内；基坑内无积水；土方开挖时，地下水位应控制在土方开挖面1米以下。采用深井降水方案对基坑进行全面的降水。基坑底部降水
11、曲线最小距坑底下1.0米，最大距坑底下4米，基坑底相对标高为-20.2m（坑中坑底相对标高为-28.7m）。在基坑内采用深井降水，孔径为800mm,降水井深度有24.2米和32.7米两种。钻进成孔并清孔完毕后，为保证降水效果，孔内放置通长500钢筋笼，钢筋笼外包裹10号铁丝网及尼龙筛网制作固定，钢筋笼四周回填315mm瓜米石，并在钢筋笼内安装污水泵抽水排出。同时降水井也兼作观测井，观测地下水位。（具体方法是任选一口深井，停止抽水12小时，然后测得水位）在大面积开始降水之前，在基坑内设置3口降水井试验抽水降水效果，根据抽水降水试验结果以判断本降水方案是否可行。3口试验降水井的位置根据施工现场实际
12、情况确定，由各方确定位置。3.1. 降水井施工工艺流程深井定位钻孔施工井管安放填虑料水泵安装、接管洗井抽水运行控制3.2. 降水井施工要点3.2.1、深井定位在深井井位设置时，其位置必须与基坑支护桩、内支撑系统梁和柱、结构工程桩及栈桥等构筑物错开一定距离，以保证土方开挖外运和内支撑系统施工时深井降水的顺利进行。因此，在深井施工前，深井位置必须经测量人员用仪器复核位置准确无误后方可开钻。3.2.2、钻孔施工（1） 埋设护筒根据深井位置预埋护筒，护筒内径比设计直径大100mm左右，高度0.81.0m。护筒中心与桩位中心埋设误差不得大于50mm，护筒埋设应保持垂直；埋设护筒的孔口要大于护筒直径200
13、mm以上，周围需用黏性土从下往上填满捣实。（2）钻机就位及校平校正钻机就位时，要做到机座平稳，转盘中心与桩位偏差不得大于20mm。还必须做到“三点一线”， 即天车中心，回转器中心与钻头中心线在同一铅垂线上。（3）钻进成孔钻头配备：选用单腰带三翼带梳齿钻头。循环泥浆性能注入孔口泥浆：比重1.201.25；排出孔口泥浆：比重1.251.35。钻进成孔工艺操作要点1) 钻机就位确保准确，钻杆要求垂直，在施工中不发生倾斜、移动，经检测无误后方可开钻。2) 开始钻进时先轻压慢转，当钻头正常工作后，逐渐加大转速及调整钻压。3) 钻进过程中应细心观察进尺及出渣情况，根据出渣种类及多少适当控制进尺速度，向孔内
