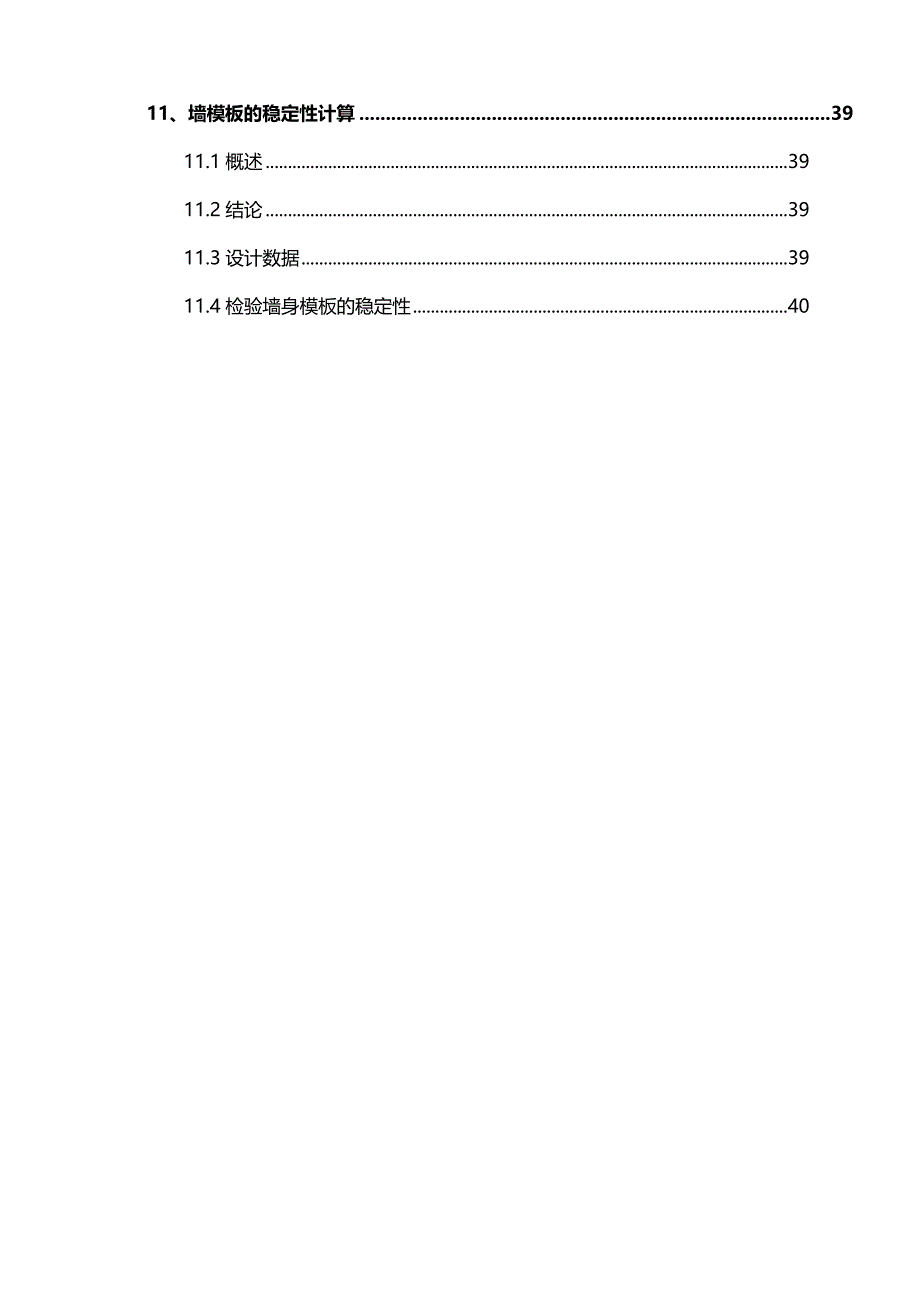

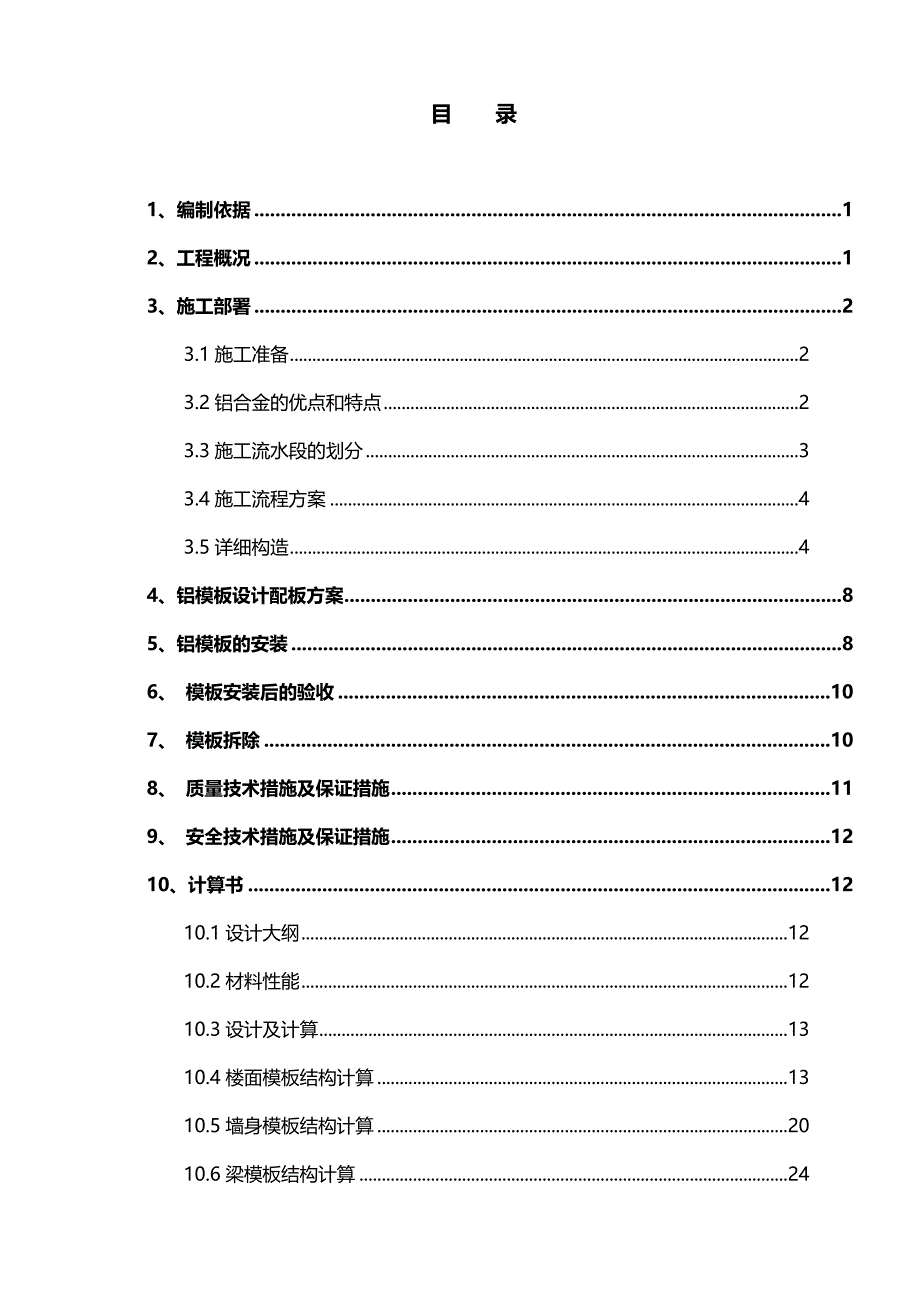

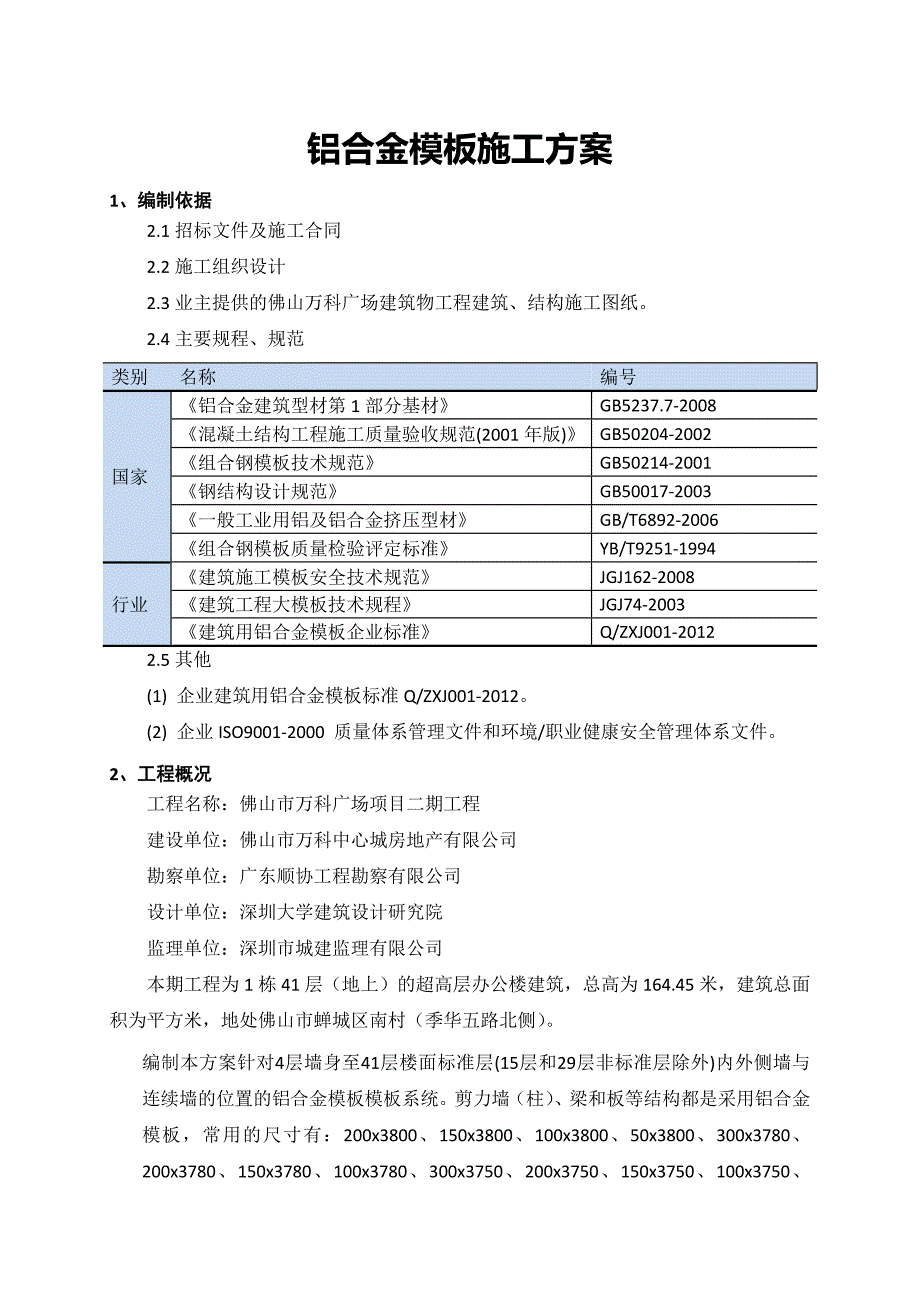

1、目 录1、编制依据12、工程概况13、施工部署23.1施工准备23.2铝合金的优点和特点23.3施工流水段的划分33.4施工流程方案43.5详细构造44、铝模板设计配板方案85、铝模板的安装86、 模板安装后的验收107、 模板拆除108、 质量技术措施及保证措施119、 安全技术措施及保证措施1210、计算书1210.1设计大纲1210.2材料性能1210.3设计及计算1310.4楼面模板结构计算1310.5墙身模板结构计算2010.6梁模板结构计算2411、墙模板的稳定性计算3911.1概述3911.2结论3911.3设计数据3911.4检验墙身模板的稳定性40铝合金模板施工方案1、编制依
2、据2.1招标文件及施工合同2.2施工组织设计2.3业主提供的佛山万科广场建筑物工程建筑、结构施工图纸。2.4主要规程、规范类别名称编号国家铝合金建筑型材第1部分基材GB5237.7-2008混凝土结构工程施工质量验收规范(2001年版)GB50204-2002组合钢模板技术规范GB50214-2001钢结构设计规范GB50017-2003一般工业用铝及铝合金挤压型材GB/T6892-2006组合钢模板质量检验评定标准YB/T9251-1994行业建筑施工模板安全技术规范JGJ162-2008建筑工程大模板技术规程JGJ74-2003建筑用铝合金模板企业标准Q/ZXJ001-20122.5其他(
3、1) 企业建筑用铝合金模板标准Q/ZXJ001-2012。(2) 企业ISO9001-2000 质量体系管理文件和环境/职业健康安全管理体系文件。2、工程概况工程名称：佛山市万科广场项目二期工程建设单位：佛山市万科中心城房地产有限公司勘察单位：广东顺协工程勘察有限公司设计单位：深圳大学建筑设计研究院监理单位：深圳市城建监理有限公司本期工程为1栋41层（地上）的超高层办公楼建筑，总高为164.45米，建筑总面积为平方米，地处佛山市蝉城区南村（季华五路北侧）。编制本方案针对4层墙身至41层楼面标准层(15层和29层非标准层除外)内外侧墙与连续墙的位置的铝合金模板模板系统。剪力墙（柱）、梁和板等结构
4、都是采用铝合金模板，常用的尺寸有：200x3800、150x3800、100x3800、50x3800、300x3780、200x3780、150x3780、100x3780、300x3750、200x3750、150x3750、100x3750、400x3500、200x3500、150x3500、100x3500、400x3400、300x3400、200x3400、400x3300、300x3300、200x3300、100x3300、400x3200、300x3200、200x3200、400x3100、300x3100、200x3100、150x3100、100x3100、50x31
5、00、300x3050、150x3050、100x3050、400x3000、400/300/200/150/100x1200、400/300/200/150/100x1100、400/300/200/150/100x1000、400/300/200/150/100x900、400/300/200/150/100x800、400/300/200/150/100x700、400/300/200/150/100x600、400/300/200/150/100x500等。3、施工部署3.1施工准备支模前施工管理人员及作业班组，必须认真阅读，熟悉图纸，同时针对有关施工技术和图纸存在的疑点做好记录，同时
6、在熟悉图纸的基础上，根据结构特点确定模板选型、配模原则以及施工顺序等。绘制铝合金模板配模图，交至铝合金模板工厂处进行加工。铝合金模板工厂厂长应根据施工图纸、施工规范及施工方案有针对性的技术交底及安全交底，交底重点突出施工工艺及操作方法，尽量采用数字及图形说明问题。3.2铝合金的优点和特点3.2.1重量轻、刚度高实验检验数据证明了铝合金抗弯曲强度为普通钢材三倍，建筑用铝模板每平方米只有25KG，为现有金属建筑模板中最轻，施工过程中无需借助吊装等机械设备。3.2.2各类规格型号齐全、精度高施工图纸一次设计成型，结构、施工严密，误差小、精度高，非常适合标准层高层、超高层建筑以及多栋同户型建筑。3.2
7、.3拼装、分拆，简单易学克服了传统模板的装、拆困难，不依赖具有长期经验的模板技术工人，普通员工经简单培训，很容易学会拼装、分拆，即可上岗独立操作。3.2.4循环使用次数多、均摊成本低铝模板系统全部配件均可重复使用，在正常使用、规范施工情况下，铝模板循环使用次数可达 300次以上，平均摊派的使用成本则相应较低。3.2.5应用范围广、承载能力强精确设计的用铝制成的模板系统，适用于所有建筑构件，如承重墙、柱、梁、楼板、楼梯、阳台等，都可以使用水泥浇铸来完成，这样的建筑能有质量保证并且有准确的尺寸公差，铝模板允许均布荷载和可承受混凝土侧压可达到钢模板的标准。3.2.6施工效果质量好、免批荡使用铝模板浇
8、筑的混凝土，可以达到饰面及清水的技术要求，混凝土表面的平整度及光洁度是其他类型模板根本无法比拟的！可减少批荡甚至无需进行批荡，封顶后即可装修甚至可以上面边建下面边装修，因此不但节省了批荡费用，更加快了施工进度、缩短了整体建筑工期。3.2.7施工效率高、建筑周期短铝合金建筑模板为快拆模系统，根据不同气候条件，一般1836小时即可拆模，所以只需配置一层铝模板加三层单支撑即可满足使用，可最大程度地提高工程拼装、拆除施工速度，正常施工可达4天一层，从而大幅缩短建筑工期，为承建单位节约管理成本，同时为房地产开发商缩短开发周期。 3.2.8回收率高，残值大铝模板的回收率达40以上，残值很高，它的回收值为全
9、钢模板的数倍。3.2.9支撑体系独特，工地运料、行走方便模板底部支撑体系采取“单管立式独立”支撑，平均间距1.2米，无需横拉或斜拉助力支撑，施工人员在工地上搬运物料、行走皆畅通无阻，单支撑的拆除轻松便利。 3.2.10施工更安全，不产生建筑垃圾铝模板的安装工地上无一铁钉，亦无电锯残剩木片木屑及其它施工杂物，施工现场环境安全、干净、整洁，不会象使用木模板那样产生大量的建筑垃圾，完全达到绿色建筑施工标准。3.3施工流水段的划分根据施工蓝图，第4层标准层墙身起，则内外墙按照底板、顶板、后浇带施工段每层单独分开分为2段进行4-6日的进度。3.4施工流程方案铝合金模板系统施工方案是针对佛山市万科广场项目
10、二期工程超高层办公楼建筑设计，本铝合金模板是以4-6天施工为一个流程，在4-6天施工流程是需要严格控制时间。施工方案是考虑到铝合金模板系统安装与钢筋工、水电工、混凝土工及施工安全等的问题。3.5详细构造铝合金模板中，剪力墙（柱）的规格有：200x3800、150x3800、100x3800、50x3800、300x3780、200x3780、150x3780、100x3780、300x3750、200x3750、150x3750、100x3750、400x3500、200x3500、150x3500、100x3500、400x3400、300x3400、200x3400、400x3300、30
11、0x3300、200x3300、100x3300、400x3200、300x3200、200x3200、400x3100、300x3100、200x3100、150x3100、100x3100、50x3100、300x3050、150x3050、100x3050、400x3000等；铝合金模板中，梁和板的规格有：400/300/200/150/100x1200、400/300/200/150/100x1100、400/300/200/150/100x1000、400/300/200/150/100x900、400/300/200/150/100x800、400/300/200/150/100x
12、700、400/300/200/150/100x600、400/300/200/150/100x500等。3.5.1柱铝合金模板加固背楞柱背楞， 100*48*5.3mm双槽钢背楞，分别在距板底0.2m、0.4m、0.8m和1.2m处各加一道；90*75mm C型槽钢背楞，分别在距板底2m和2.8m处各加一道。3.5.2 墙铝合金模板内外用背楞穿墙螺杆固定墙模板背楞， 100*48*5.3mm双槽钢背楞，位置在距板底0.2m处加一道，并加穿螺杆对拉；90*75mm C型槽钢背楞，位置分别在距板底0.45m、1.05m、1.85m、2.65m和3.55m，并加穿螺杆对拉。3.5.3墙铝合金模板斜
13、支撑钢管 斜支撑钢管在墙模上水平，垂直方向布置见附图。斜支撑钢管与墙模水平双钢管及所遇支模架立杆及水平连系杆扫地杆扣牢，斜支撑下端套入底板上固定点（埋入的12螺丝）；斜支撑倾角为30度。3.5.4顶铝合金模板支撑钢管梁支撑钢管示意图。如图：楼面顶铝合金模板上设支撑钢管固定支撑钢撑与底板成90度角，间距板底1.2m。水平拉扞在距板底2.2m处撑一道日形布置。如图：4、铝模板设计配板方案4.1根据国内外劳动工人的操作能力，志特铝模板规定，单件铝模板在国内使用不得超过30kg。4.2根据万科广场标准层的结构图，按照志特铝模板的模数，在结构图上设计配置出合适的铝模板。4.2.1墙身模板，最大宽度为30
14、0mm，最大高度为3850mm。4.2.2楼顶板模板，最大宽度为400mm，最大长度为1100mm。4.2.3梁板模板，根据梁的宽度和高度来确定它的宽度，长度一般按1100mm 的标准进行布置。5、铝模板的安装5.1上墙身钢筋后开始扎墙身钢筋在扎墙身钢筋时要注意钢筋有没有偏离墙身墨线， 如有偏离要将墙身钢筋修正达到正确位置。在扎墙身钢筋同时水电工人要将墙身预埋水管及电管。5.2墙身模板拆模，拆模所需要工具包括（锤子、钩子、Y叉）所有模板由一套套销子连接（部分用螺丝上紧不用拆开）。首先我们开始拆背楞，拆卸背楞的工具用自动扳手可以完成。后面我们开始拆墙身模板，墙模板拆卸完，传上楼面清理板面和四个边
