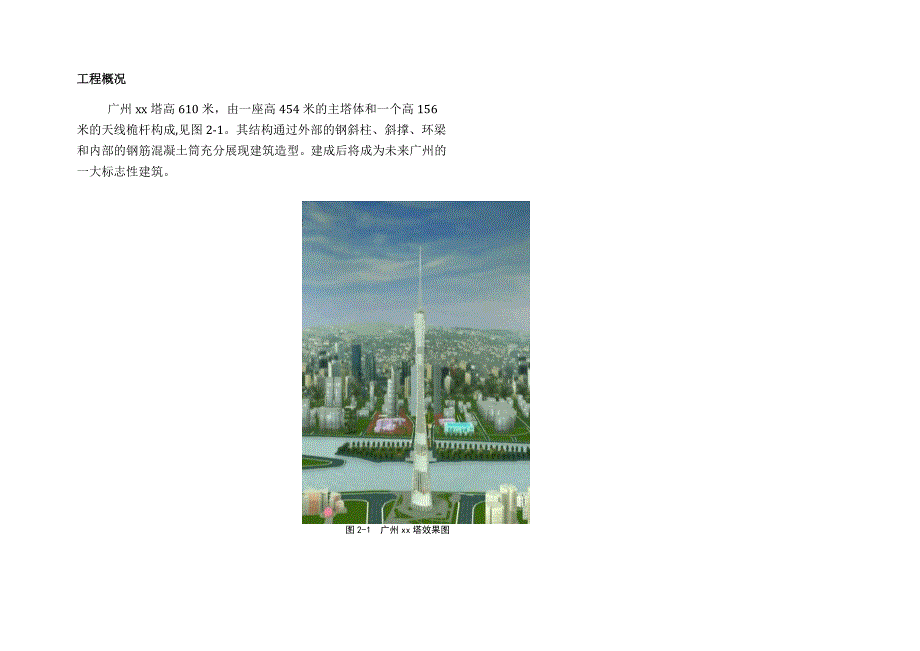

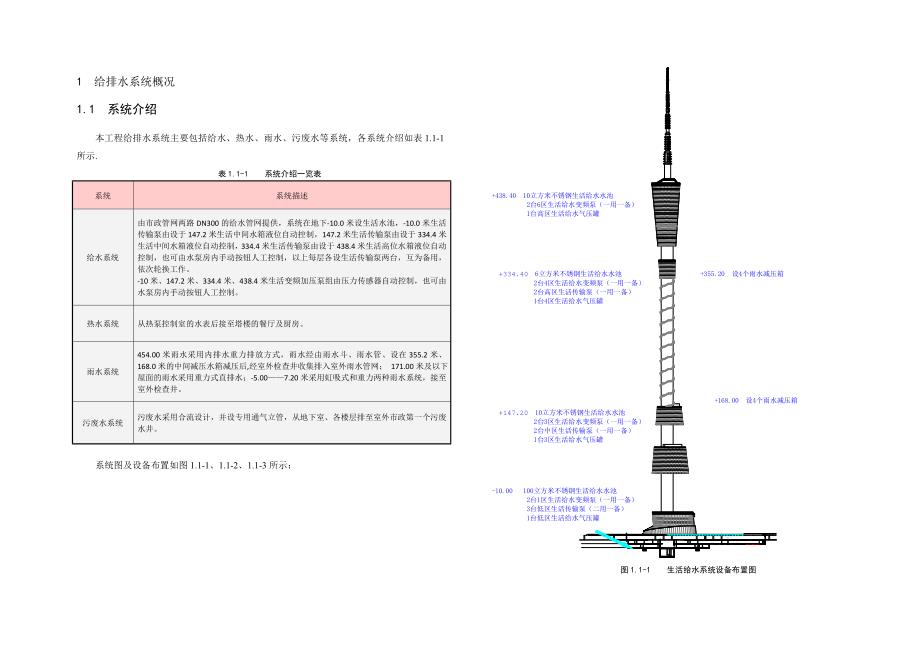

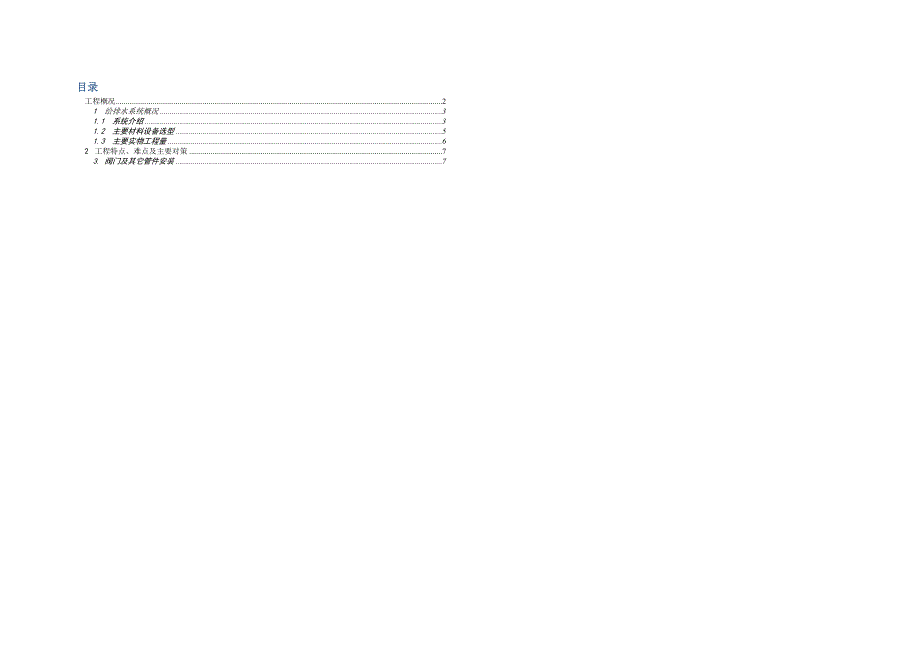

1、目录工程概况21 给排水系统概况31.1 系统介绍31.2 主要材料设备选型51.3 主要实物工程量62 工程特点、难点及主要对策73. 阀门及其它管件安装7工程概况 广州xx塔高610米，由一座高454米的主塔体和一个高156米的天线桅杆构成,见图2-1。其结构通过外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现建筑造型。建成后将成为未来广州的一大标志性建筑。 图2-1 广州xx塔效果图1 给排水系统概况1.1 系统介绍本工程给排水系统主要包括给水、热水、雨水、污废水等系统，各系统介绍如表1.1-1所示.表1.1-1 系统介绍一览表系统系统描述给水系统由市政管网两路DN300的给水管网提

2、供，系统在地下-10.0米设生活水池，-10.0米生活传输泵由设于147.2米生活中间水箱液位自动控制，147.2米生活传输泵由设于334.4米生活中间水箱液位自动控制，334.4米生活传输泵由设于438.4米生活高位水箱液位自动控制，也可由水泵房内手动按钮人工控制，以上每层各设生活传输泵两台，互为备用，依次轮换工作。-10米、147.2米、334.4米、438.4米生活变频加压泵组由压力传感器自动控制，也可由水泵房内手动按钮人工控制。热水系统从热泵控制室的水表后接至塔楼的餐厅及厨房。雨水系统454.00米雨水采用内排水重力排放方式，雨水经由雨水斗、雨水管、设在355.2米、168.0米的中间

3、减压水箱减压后,经室外检查井收集排入室外雨水管网； 171.00米及以下屋面的雨水采用重力式直排水；-5.007.20米采用虹吸式和重力两种雨水系统，接至室外检查井。污废水系统污废水采用合流设计，并设专用通气立管，从地下室、各楼层排至室外市政第一个污废水井。系统图及设备布置+0.00 设2个检查井，接小区雨水管如图1.1-1、1.1-2、1.1-3所示：-10.00 100立方米不锈钢生活给水水池 2台1区生活给水变频泵（一用一备） 3台低区生活传输泵（二用一备） 1台低区生活给水气压罐+147.20 10立方米不锈钢生活给水水池 2台3区生活给水变频泵（一用一备） 2台中区生活传输泵（一用一

4、备） 1台3区生活给水气压罐+168.00 设4个雨水减压箱+334.40 6立方米不锈钢生活给水水池 2台4区生活给水变频泵（一用一备） 2台高区生活传输泵（一用一备） 1台4区生活给水气压罐+355.20 设4个雨水减压箱 +438.40 10立方米不锈钢生活给水水池 2台6区生活给水变频泵（一用一备） 1台高区生活给水气压罐图1.1-1 生活给水系统设备布置图水箱水箱水箱水箱图1.1-2 生活给水系统图 图1.1-3 污废水排水系统图图1.1-4 重力雨水系统图1.2 主要材料设备选型表1.21 主要材料设备选型表序号管材类型图规格型号连接方式使用的部位备注1内外涂塑PE热镀锌钢管DN1

5、50DN200沟槽式卡箍连接室内雨水管、潜污泵排出管2HDPE双壁波纹管 DN300DN900承插连接室外排水DN200以上3HDPE管DN32DN200焊接卫生间同层排水管7.200标高层雨水排水管4钢丝网缠绕PE管DN80DN250热熔连接室外给水5不锈钢管DN15DN200DN100以下卡压或环压DN100以上卡箍连接室内给水小于1.6MPa采用SUS316薄壁不锈钢管，大于1.6MPa，采用SUS316厚壁不锈钢管6UPVC排水管DN200承插连接室外排水DN200以下7生活加压泵组给水系统含气压罐1个，加压泵2台，变频控制柜及管件阀门8不锈钢水箱100m310 m36 m3各设备层9

6、立式水泵给排水系统1.3 主要实物工程量本工程的主要工程量如表1.31、1.32所示：表1.31 主要设备型号表设备编号设备名称安装位置流量（L/s）扬程(m)功率（kw）数量备注PP-01、021区生活给水变频泵地下二层生活泵房（-10.0m）2.9502.22一用一备TP-0103低区生活传输泵7.517022.03二用一备100m3不锈钢水箱1分两隔PP-03、043区生活给水变频泵+147.20m设备层3.7404.02一用一备TP-04、05中区生活传输泵7.320530.02一用一备10m3不锈钢水箱1PP-05、064区生活给水变频泵+334.4m 设备层0.9300.752一用

7、一备TP-06、07高区生活转输泵6.413015.02一用一备6m3不锈钢水箱1PP-07、086区生活给水变频泵+438.4m 设备层1.54.31.12一用一备10m3不锈钢水箱1PV-01低区生活给水气压罐地下二层生活泵房 （-10m）1一用PV-023区生活给水气压罐+147.20m 设备层1一用PV-034区生活给水气压罐+334.40m 设备层1一用PV-04高区生活给水气压罐+438.40m 设备层1一用表1.32 主要工程实物量序号项目名称单位工程量序号项目名称单位工程量0.00以下（排水）1内外涂塑（PE）热镀锌钢管m2510.77潜污泵、污水泵台862HDPE管m744.

8、68阀门个1853离心浇铸铸铁管m11119自动刮油隔油器台24厚壁不锈钢管m4210不锈钢消能池个15清扫口、地漏个10511毛发收集器个166翼形钢套管个6312大、小便器套730.00以下（给水）1薄壁不锈钢水管m2512.57电热水器台62厚壁不锈钢水管m1788淋浴器个163热水包胶薄壁铜管m24.29生活给水变频泵组套14阀门个13510低区生活转输泵台35水龙头个7811翼形钢套管个116水表组套912自洁式不锈钢水箱个213紫外线灭菌器个10.00以上（排水）1B型法兰全承式柔性接口排水m4884.36雨水斗个1422HDPE排水管m2290.27大、小便器套4303内外涂塑P

9、E热镀锌钢管m34838潜污泵台144钢套管个11769阀门个285清扫口个16310不锈钢地漏个2390.00以上（给水）1薄壁不锈钢给水管M+633256.38生活转输泵台42厚壁不锈钢给水管m13059生活加压泵组套33热水包胶薄壁铜管m116.510不锈钢水箱个34钢套管个55411阀门个2995水龙头个20512套管个2216水表组套2713压力表个147即热式电热水器台1314紫外线灭菌器台3虹吸雨水工程1HDPE雨水管m21352虹吸雨水斗个91室外给排水工程1室外给水钢丝网缠绕PE管m1940.93HDPE双壁波纹管m1435.62雨水、污水井、水表、阀门井座2104UPVC管

10、m172.72 工程特点、难点及主要对策本工程为超高层的综合性建筑，建筑面积较大，给排水标段的工程特点鲜明，主要表现在以下几个方面（表21）：表21 工程重点难点及主要对策一览表重点、难点解决措施具体方法防震要求高采取减震措施由于本工程属于超高层建筑，给排水立管安装工程量较大，噪音控制要求高，管道及设备安装的抗震减振要求高，安装时应采取减震措施，以保证系统的稳定性。管道安装采用柔性连接，设备安装设置隔震垫。预留孔洞成立预留预埋专业小组专业人员找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰。同时与其他专业沟通，预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止

11、其移位。在浇注混凝土过程中要有专人配合复核校对，看管预埋件，以免移位。发现问题及时沟通并修正。垂直运输困难提前协调，做好准备提前安排、组织设备的运输和运输路线，减少外用电梯压力；加强管道提前预制加工能力；预制好的半成品应分类堆放，有序进场，按施工先后顺序组织吊装；安排好设备和卫生洁具的运输。空间小，立体作业交叉施工多服从总包商的管理，与其他专业承包商做好沟通、协调1 进行机电管线空间布置上的协调，绘制出机电综合管线施工图，在综合图的基础上进行支吊架的协调；2在机电管线支吊架已充分协调的基础上，开始进行机电管线的施工，施工顺序的原则是：有压让无压、小管让大管、电管让水管、下层让上层；3具体本工程基本的施工次序：排水管道风管空调水水平管道电缆桥架消防管道其它机电管线；4水平区域的流水施工：各专业在不同的区域进行同时施工，以缩短工期，应保证一种管道施工完毕后给其它专业留有足够的作业面进行施工。安全防护困难采取安全防护措施本工程的落物影响面大，防护困难，同时施工过程中要进行大量临边作业，高空作业，且广州地区夏季常刮台风，不安全因素多，需编制防台风措施和高空安全防护措施。材料体量大管材种类多做好材料采购、运输保管，编制专项作业指导书，规范管道安装工艺由于该工程体量大，设备材料种类多，因此关于设备材料的采购、运输、保管，既要注意仓储量并妥善保管，保证经济效益，又要有效衔接施工节点，有利于施
