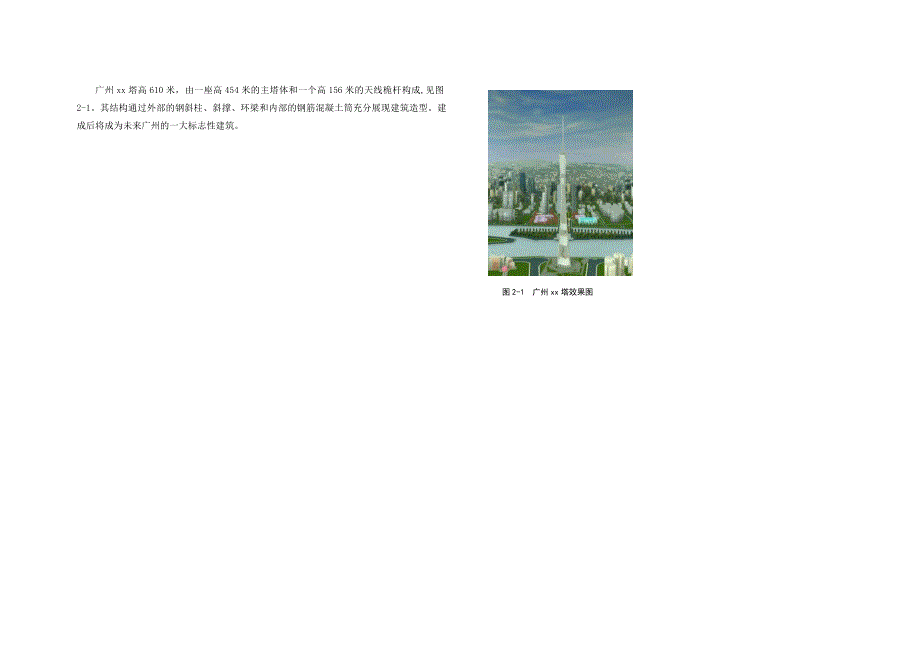

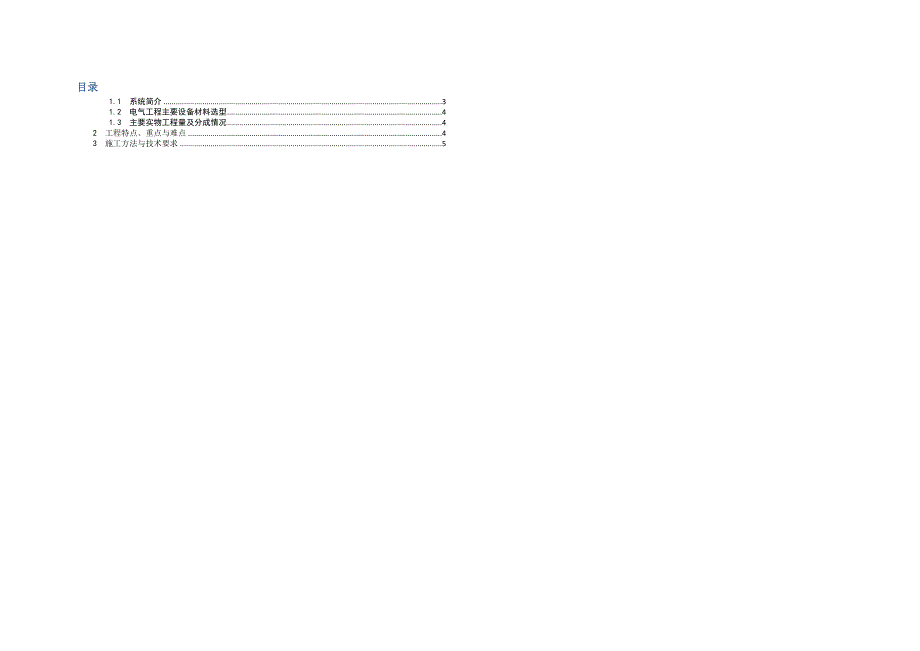

1、目录1.1 系统简介31.2 电气工程主要设备材料选型41.3 主要实物工程量及分成情况42 工程特点、重点与难点43 施工方法与技术要求5图2-1 广州xx塔效果图广州xx塔高610米，由一座高454米的主塔体和一个高156米的天线桅杆构成,见图2-1。其结构通过外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现建筑造型。建成后将成为未来广州的一大标志性建筑。1.1 系统简介+459.2m10kv高压配电室4台变压器-10.00m 2台变压器+381.2m 1台变压器+386.4m 4台变压器+168.0m 高低区配电分界 4台发电机两路10KV电源户外引入-5.00m1 系统简介本工程总

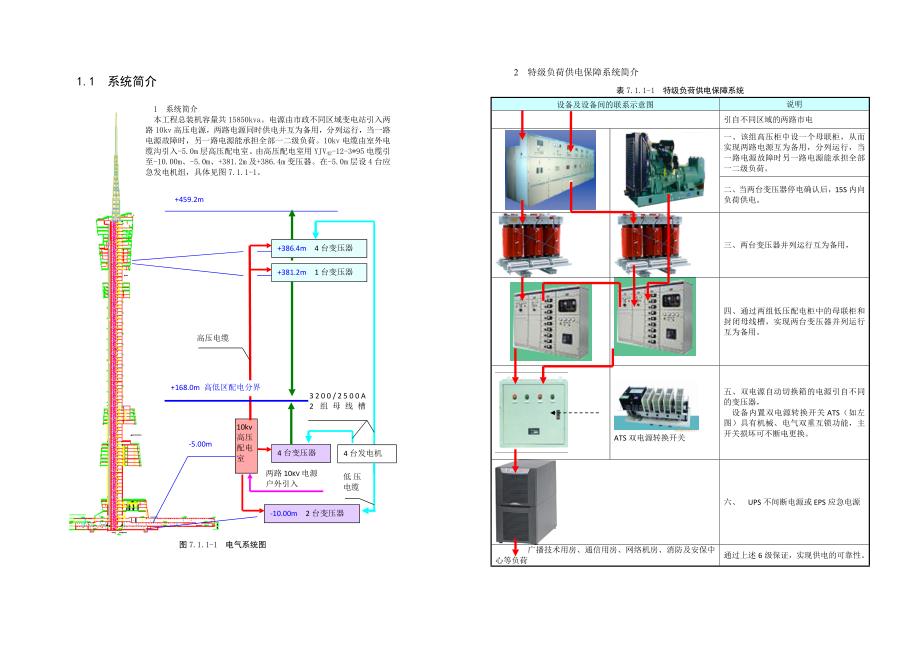

2、装机容量共15850kva。电源由市政不同区域变电站引入两路10kv高压电源，两路电源同时供电并互为备用，分列运行，当一路电源故障时，另一路电源能承担全部一二级负荷。10kv电缆由室外电缆沟引入-5.0m层高压配电室。由高压配电室用YJV42-12-3*95电缆引至-10.00m、-5.0m、+381.2m及+386.4m变压器。在-5.0m层设4台应急发电机组，具体见图7.1.1-1。高压电缆3200/2500A2组母线槽低压电缆图7.1.1-1 电气系统图2特级负荷供电保障系统简介表7.1.1-1特级负荷供电保障系统设备及设备间的联系示意图说明引自不同区域的两路市电一、该组高压柜中设一个母
3、联柜，从而实现两路电源互为备用，分列运行，当一路电源故障时另一路电源能承担全部一二级负荷。二、当两台变压器停电确认后，15S内向负荷供电。三、两台变压器并列运行互为备用， 四、通过两组低压配电柜中的母联柜和封闭母线槽，实现两台变压器并列运行互为备用。ATS双电源转换开关五、双电源自动切换箱的电源引自不同的变压器，设备内置双电源转换开关ATS（如左图）具有机械、电气双重互锁功能，主开关损坏可不断电更换。六、UPS不间断电源或EPS应急电源广播技术用房、通信用房、网络机房、消防及安保中心等负荷通过上述6级保证，实现供电的可靠性。1.2 电气工程主要设备材料选型表7.1.2-1主要设备材料选型序号设
4、备名称选型1低压开关柜非标抽屉式低压配电柜2配电箱/控制箱非标3母线槽密集型400-3200A4低压电缆WDNH-YJV42-1KV/ WDZR-YJV42-1KV /WDNH-YJV-1KV/WDZR-YJV-1KV/BTTZ-1KV/ZR-KVV-1KV/NH-KVV-1KV/电缆最大芯线截面400mm25钢管镀锌钢管、JDG钢管6桥架电镀锌加防火涂料钢制电缆桥架/铝合金桥架7穿线ZR-BVV/NH-BVV注上表根据设计及工程招标文件列出1.3 主要实物工程量及分成情况1 低压配电系统主要实物工程量及分成情况表7.1.3-1低压配电系统主要实物工程量及分成情况序号设备名称单位数量安装位置(
5、楼层)1低压开关柜台100地下一层二层配电室2配电箱/控制箱台1186各楼层3母线槽米3178地下室、+381.2m、386.4m、及电气竖井4低压电缆米5钢管米51706桥架米173987穿线米8紧定管米9小电器个292710灯套417111智能面板个3262 负荷中心分布情况本工程设变压器11台，主要分布在4个高度，总装机容量共15850KVA，具体分布情况见表7.1.3-2所示。表7.1.3-2负荷中心分布情况负荷统计及变压器分布变压器编号变压器容量（KVA）安装高度备注B11250-10m互为备用B21250-10mB31600-5m互为备用B41600-5mB51600-5m互为备用
6、B61600-5mB71250386.4m互为备用B81250386.4mB91600386.4m互为备用B101600386.4mB111250381.22 工程特点、重点与难点结合广州xx高、空、圆的特点及电气工程本专业的特点，总结出4个典型的特点由此展开了重难点分析，并概述相应的措施，具体见表7.2-1。表7.2-1工程特点、重点与难点特点重、难点解决措施超高建筑高低压配电分成高低区根据配电范围电缆分段施工即：-10.00m168.00m，168.00m386.4m； 386.4m以上。垂直吊运工作量大，地面以上电气设备安装约900台合理安排施工进度计划合理安排设备材料进场计划在安排计划
7、时与总包做好协调，安排好吊运机具；重设备吊运按预先编制的吊装方案组织吊装；轻型材料吊运使用专制吊装箱，以层为单位组织吊运，提高吊运效率设备分类分场（A、B、C、D、E五段）所编号入场；小型电气设备、灯具等运输使用手推台车、杠杆式手推车等工具配合电梯运输，加快货物周转速度。电气安装工程的最高点605米距地454.48m，高约156米的天线桅杆上设有防雷接地及照明，施工中与桅杆施工单位紧密配合，在桅杆组装过程中能够完成的防雷接地与配管，都在吊装前完成，减少空中作业，降低高空作业难度。电气竖井长垂直敷设电缆长且重1 严格根据产品参数，精确计算电缆的重量与外径，选择合适的施工机具。2 提前做好电缆竖井
8、电缆排布图；确定电缆敷设顺序；照明、通讯满足施工要求；孔洞防护，安全操作机具，总之采取各种措施，确保有条不紊的展放电缆。3 矿物绝缘电缆生产长度有限，中间接头多，电气性能难达到要求，对策有提高施工工艺质量，由生产厂家协助解决产品的供应长度。母线槽中间接头多由专业施工小组完成，加强施工过程的质量控制，每装配一层检测一次。供电负荷等级高调试工作量大根据设计施工，加大调试力量的投入，对供配电系统层层检测，确保调试工作及时完成核心筒为椭圆形建筑对材料有特殊要求1 工程中设计386.4m层母线槽沿建筑呈弧形敷设，将选择有能力的生产厂家现场测量，定做加工，并委派技术员到工厂监督制作质量，并在工厂内对有弧度
9、要求的电缆桥架依安装场所预拼装合格后再运到施工现场。2 桥架呈弧形，订货时要求生产厂家现场测量加工，所有弯头由生产厂家加工制作。专业间配合要求高在规则的弧形走廊里存在多个专业，将通过综合管线布置，做管线平衡深化设计。3 施工方法与技术要求3.3.1 概况1设计简况表3.3.1-1防雷与接地设计简况项目方式防雷措施采取二类防雷建筑物防雷措施接闪器金属桅杆、塔顶金属护栏、10圆钢、塔顶楼板结构引下线天线桅杆、24根结构钢柱接地基础楼板外圈梁钢梁和核心筒钢筋及其之间的钢梁，接地电阻小于1欧姆防侧击雷、等电位保护措施自首层起，利用外筒金属环作为均压环，天线阵上、下侧设置均压环，在天线每个检修平台上设置
10、均压环，自上而下突出天线的尺寸为3.9m、3.9m、5.1m、5.1m、4.23m、3.9m、2.4m采用10镀锌圆钢制作在变配电房、水泵房、空调房、各楼层、卫生间和用电较多的房间设置接地端子。3.3.2 安装流程图防雷与接地工程的流程图见下页图3.3.3-1。3.3.3施工方法与技术要求1施工部署防雷与接地由防雷、接地引下线、接地装置、防侧击雷与等电位几部分组成。根据本防雷接地工程的特点，将按下述方式完成1） 现场设置防雷接地施工专项小组，紧跟结构施工进度计划，做好相关配合预留、预埋工作2）工程开工后即按招标文件的要求，与总包方交接0.00m层及以下的预埋部分，以及资料交接。根据交接资料及相
11、关规范可以确定现场防雷接地部分的施工方法，该方法肯定也是监理认可的方法，同时利于与机电与土建施工单位的默契配合。从而下面的施工方法部分不再编制此部分的内容。图7.3.3.3-1 防雷与接地工程流程图此段由总包方完成、入场后做好相应的交接。3）在天线每个检修平台上设置均压环，自上而下突出天线的尺寸为3.9m、3.9m、5.1m、5.1m、4.23m、3.9m、2.4m采用10镀锌圆钢制作。择取其中的一段施工图如图3.3.3-2。施工中根据天线的施工方案做好相应的配合，在每节天线组装好及时装配均压环，最后将均压环与结构一起安装到位。图7.3.3.3-2+598.0m标高防雷平面图本工程是超高建筑，
12、防雷接地的测试、接地引下线连接连续性的测试重要，施工中将由专业的测试组完成。接地及引下线的施工方法在安装进场前总包已部分实施，为做到上下施工方法一致，在编制施工阶段施工组织设计时再对施工方法进行表述，并获得总包交接确认。此处重点讲述等电位联结与均压环的施工。2接闪器的安装1）10镀锌圆钢的连接，采取搭接焊的方式，搭接长度不小于60mm，焊口做防腐处理。塔顶有护栏处利用护栏做接闪器，镀锌圆钢与护栏可靠焊接。2）在塔顶桅杆下部454.000标高层处设置闭合均压环，于454.000m459.200m标高的斜屋面的最外圈钢筋之间，利用塔顶楼板结构梁内主筋每隔35m设置一个均压带，并利用顶板结构梁内主筋
13、每隔35m进行一次等电位连接，使整个屋面构成不大于5m*5 m或 4m*6m的避雷网格。3）在天线桅杆的基础448.800M标高设置闭和均压环，利用外筒与核心筒之间的钢梁把448.800m和454.000m层的两个均压环和外筒连通进行等电位连接。3 防侧击雷和等电位联结1）自首层起，利用外筒金属环作为均压环，各均压环与防雷引下线可靠连接，各楼层靠近金属外筒的各类金属设施应与其等电位连接，连接点不少于两处。图7.3.3.3-3接地端子板2）从首层起外墙上所有的金属栏杆、金属外窗、玻璃幕墙等较大的金属物与均压环或引下线连接，连接点不少于两处。3）变电所等电位联结端子板（如图3.3.3-3），接地线
