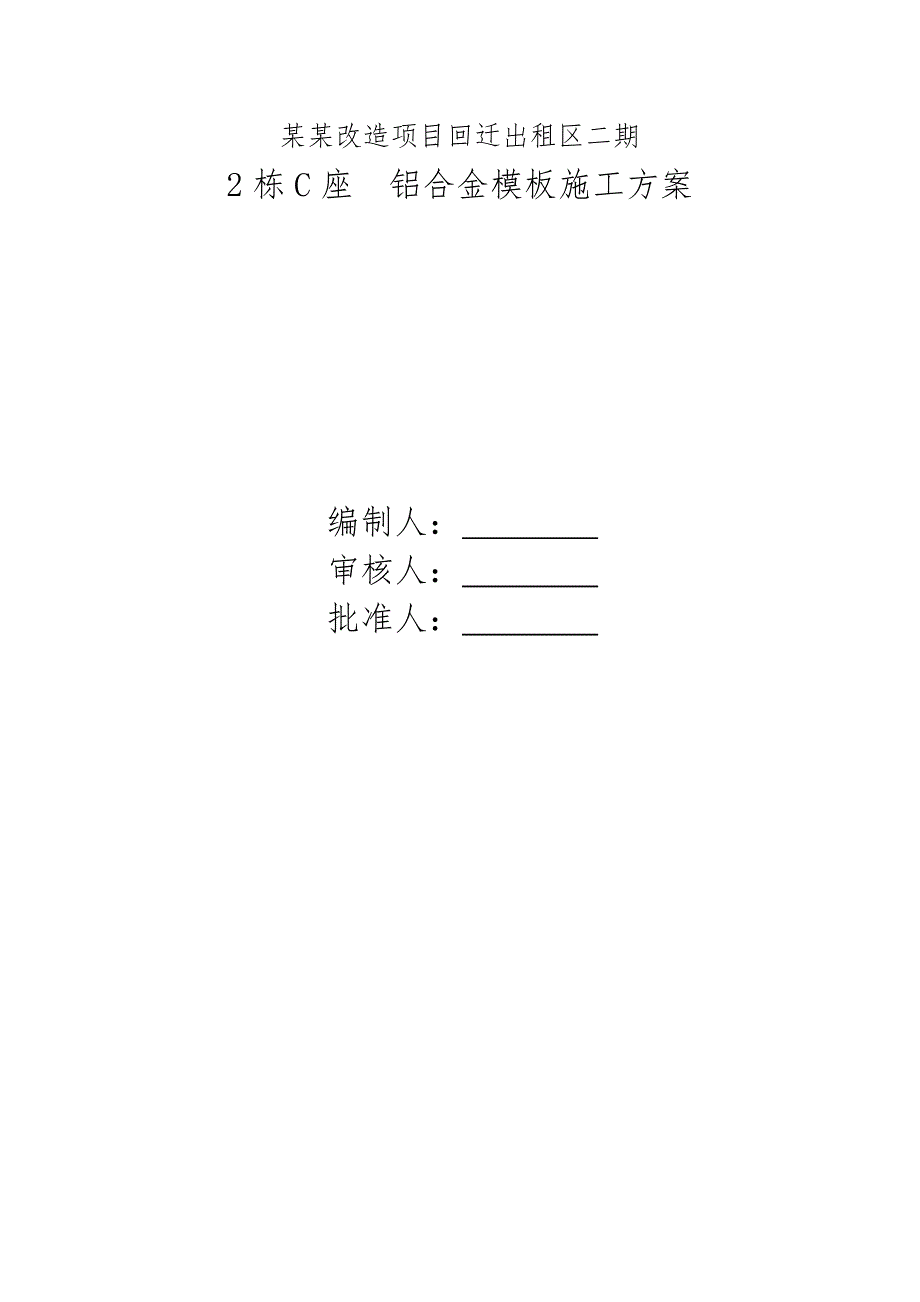

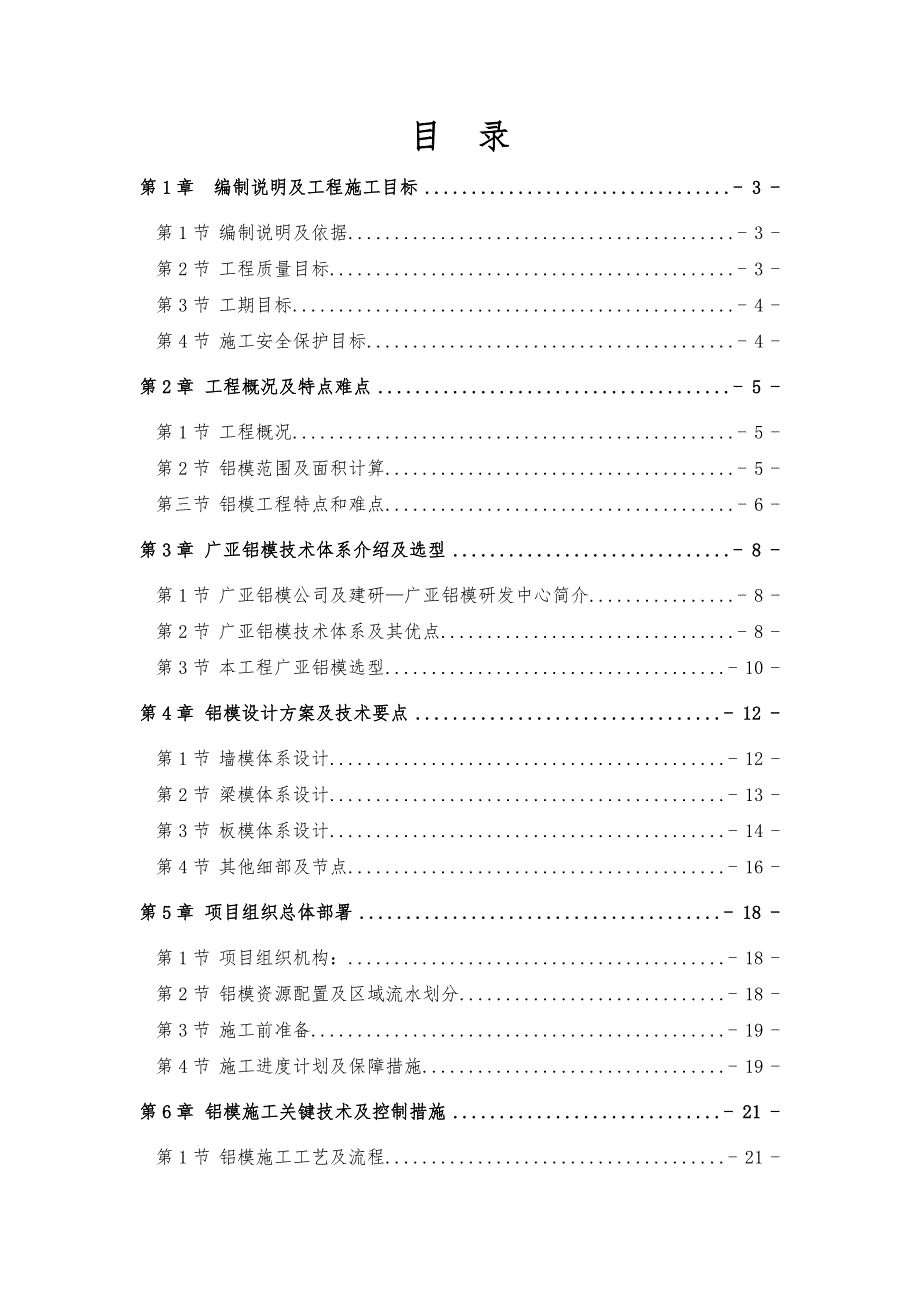

1、某某改造项目回迁出租区二期2栋C座 铝合金模板施工方案编制人: 审核人: 批准人: 目 录第1章 编制说明及工程施工目标- 3 -第1节 编制说明及依据- 3 -第2节 工程质量目标- 3 -第3节 工期目标- 4 -第4节 施工安全保护目标- 4 -第2章 工程概况及特点难点- 5 -第1节 工程概况- 5 -第2节 铝模范围及面积计算- 5 -第三节 铝模工程特点和难点- 6 -第3章 广亚铝模技术体系介绍及选型- 8 -第1节 广亚铝模公司及建研广亚铝模研发中心简介- 8 -第2节 广亚铝模技术体系及其优点- 8 -第3节 本工程广亚铝模选型- 10 -第4章 铝模设计方案及技术要点-

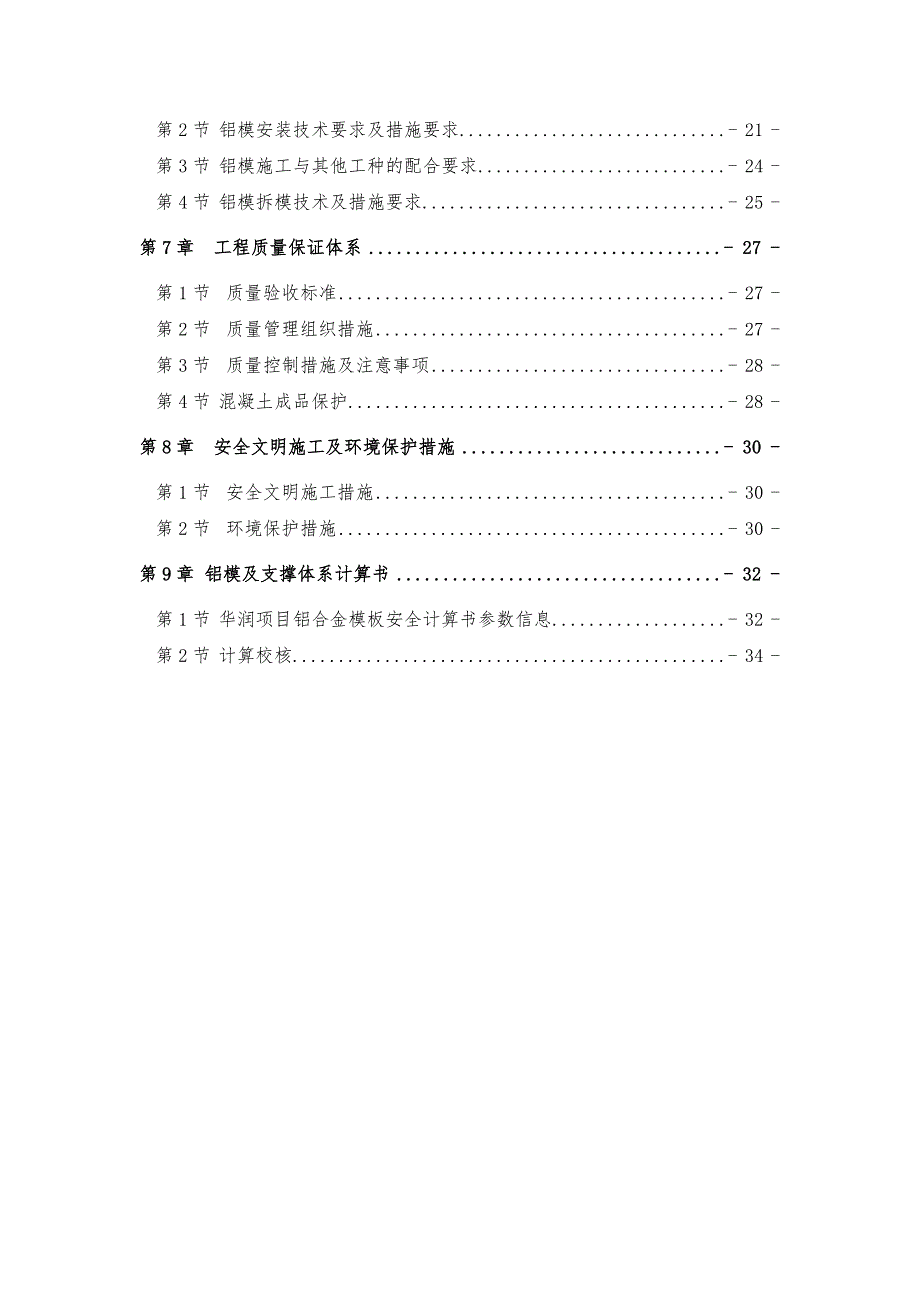

2、12 -第1节 墙模体系设计- 12 -第2节 梁模体系设计- 13 -第3节 板模体系设计- 14 -第4节 其他细部及节点- 16 -第5章 项目组织总体部署- 18 -第1节 项目组织机构:- 18 -第2节 铝模资源配置及区域流水划分- 18 -第3节 施工前准备- 19 -第4节 施工进度计划及保障措施- 19 -第6章 铝模施工关键技术及控制措施- 21 -第1节 铝模施工工艺及流程- 21 -第2节 铝模安装技术要求及措施要求- 21 -第3节 铝模施工与其他工种的配合要求- 24 -第4节 铝模拆模技术及措施要求- 25 -第7章 工程质量保证体系- 27 -第1节 质量验收标

3、准- 27 -第2节 质量管理组织措施- 27 -第3节 质量控制措施及注意事项- 28 -第4节 混凝土成品保护- 28 -第8章 安全文明施工及环境保护措施- 30 -第1节 安全文明施工措施- 30 -第2节 环境保护措施- 30 -第9章 铝模及支撑体系计算书- 32 -第1节 华润项目铝合金模板安全计算书参数信息- 32 -第2节 计算校核- 34 -第一章 编制说明及工程施工目标第一节 编制说明及依据一、编制说明1)本施工组织方案适用于深圳某某改造项目回迁出租区二期(2栋C座)铝模工程。2)本施工组织设计严格按照工程施工合同范围和设计图纸的要求进行编制。编制时对工期、质量目标、项目

4、管理机构设置与劳动力组织、主要技术方案、施工进度计划控制、机械设备及周转材料配备、安全、文明施工、环保、总包管理等诸多因素尽可能做了充分考虑,突出其科学性、适用性及针对性。3)本着对业主高度负责的态度,将积极与质量监督部门配合,服从建设单位及地盘监理工程师的管理,从严控制工程量,在保证工程质量的同时认真做好安全文明施工。二、编制依据 1) 建筑施工模板安全技术规范JGJ162-2008 2) 混凝土结构设计规范GB50010-2010 3) 混凝土结构工程施工质量验收规范GB50204-2002(2011修) 4) 建筑结构荷载规范GB50009-2012 5) 铝合金结构设计规范GB5042

5、9-2007 6) 混凝土结构工程施工规范GB50666-2011 7) 危险性较大的分部分项工程安全管理办法建质200987号 8) 建筑施工安全检查标准JGJ59-2011 9) 高层建筑混凝土结构技术规程JGJ3-2010 10) 建筑施工高出作业安全技术规范JGJ80-91 11) 建筑施工手册第四版 12) 建筑工程模板施工手册第二版 13) 广东省铝合金模板技术规范送审稿 14)深圳某某改造项目回迁出租区二期(2栋C座)设计图 15)根据建设部及深圳市施工安全管理检查评分标准; 16)根据本公司的管理制度、组织机构、人员安排和设备配置情况及在同类工程中的施工经验等。 17)我公司质

6、量保证手册及质量控制程序文件。第二节 工程质量目标符合建设工程质量验收统一标准(GB50300-2001)和国家优质工程的有关标准。模板分项工程质量等级确保合格标准,争创“深圳市结构优质工程”。第三节 工期目标铝模工程作为钢筋混凝土工程的一个分项,其单位工期和总工期严格按照总包单位总体的施工进度要求。深圳某某改造项目回迁出租区二期(2栋C座)从第5层开始为标准层,层高为2.8m。铝模施工头三层时间较长,第四层柱为型钢混凝土组合柱,施工较为复杂,所以第五层工期为9天。随后第六层和第七层分别为7天和5天。之后第831层标准层为4天一层,总共合计113天。如施工楼层遇到悬挑外架施工悬挑型钢楼层时,需

7、增加相应的施工工期。其他因停电、恶劣天气等需延误的工期不计算在内。第四节 施工安全保护目标本工程为深圳某某改造项目回迁出租区二期(2栋C座),受到社会和行业广泛关注,安全管控直接关系到能否实现经济效益和社会效益。根据施工组织设计要求安全目标为:采取有效措施,杜绝安全事故,最大限度减少对周边地铁和民居正常工作和生活的影响,最大限度减少对环境的污染,而且尽量不增加业主的额外支出。1)安全及文明施工目标达到“深圳市安全文明双优工地”的标准,争创省双优工地,杜绝重大伤亡及火灾、机械事故,年轻伤频率控制在5以下,无恶劣社会影响事件。2)投资控制目标积极协助建设单位,在施工过程中提出合理化建议,科学地编制

8、施工方案和作业计划,减少消耗,合理降低造价。第二章 工程概况及特点难点第一节 工程概况工程总体概况一览表工程概况表项目内容工程名称深圳某某改造项目回迁出租区二期(2栋C座)建设地点华润大冲改造项目位于南山科技园东区,紧邻深南大道,是深圳市目前最大的城中村改造项目。项目施工周边环境概况世界之窗、欢乐谷、大涌大王古庙、南山外国语学院、深圳大学、名商高尔夫球会、沙河高尔夫球会等。建设单位华润置地(深圳)有限公司设计单位深圳市华阳国际工程设计有限公司模板供应佛山市广亚铝模科技有限公司建设规模占地面积达68.4万平方米,总建筑面积约300万 m2结构类型框架剪力墙结构建筑功能住宅楼建筑面积地下建筑约30

9、000m2地上建筑面积约80000m2建筑层高地下地上-3层3.5米1层5.5米2层5.05米-2层3.5米3层6.9米-1层5.9米4层3.1米标准层2.8米建筑高度108.05米建筑层数32层标准层建筑面积5302栋C座标准层平面布置 本栋建筑总高144.5m,34层,标准层从5层至32层,均为2.8m层高。标准层的建筑结构布置图如图1,标准层平面轴线尺寸为17.4*32.5m。 根据工程特点和总包要求,本工程从5层开始至32层,全部标准层均采用铝模施工。模板工程采用铝合金模板及其配套的紧固体系、支撑体系和附件体系。第二节 铝模范围及面积计算铝模范围:从5层开始配模,到32层结束,但对于超

10、高层建筑模板工程,构件做法、尺寸和定位会随建筑高度发生变化,所以即使是标准层,也会产生很多的变化,模板需综合考虑截面变化进行配模设计。具体分下面几个主要因素:本工程从5层开始配模。第13开始,剪力墙宽减小50mm,柱截面、梁板配模随之变化,构造柱有3次变化。结构变化决定着铝模配置。为了使同一工程里铝模周转最大化,异性件最小,配模设计必须按整个工程统筹考虑,尽量使结构变化时更换少部分小板即可。配模按补板的思路,需根据不同构件的特性进行,原则如下:a)墙、柱和梁等构件,随着标高增加而减小,所以应以顶层为基准,按逐次补板的方法设计底层。b)板随着标高增加而变大,所以应以低层为基准,按逐次补板的方法设

11、计顶层。针对各种变化,通过对比2栋C座初步模板面积:约2232.08。其中:墙1147.934;柱24.246;梁404.185;楼板455.72;窗台、阳台以及楼梯约200。第三节 铝模工程特点和难点 本工程塔楼设计的平面较为规整,构件布置及尺寸合理,竖向标准层层数较多,非常适合采用铝模技术来完成模板工程,相应的技术也较为成熟。根据本工程的特点,铝模设计、生产和安装施工主要需要考虑如下几个要点和难点: 1)本工程墙体布置较为规整,拐角相对较小,墙厚较小(200250mm),墙模配置和施工较为常规和容易。如图2所示。 2)本工程的楼板板块较小,板厚100150,板块也较为规整。但最为麻烦的是楼

12、板标高变化较多,形成了局部降板80350mm,而且多处存在不同高差的降板,设计和施工难度较大。如图3所示。另外,板面多处预留着600800宽的洞口,相应采用铝模设计较为讲究,应保证良好的拆模施工。 3)楼梯是铝模工程的关键部位,楼梯设计和施工细部复杂,难度较大,要采取一定的措施才能保证最后施工质量。本工程的楼梯为双向单跑剪刀梯,单跑长度较大,支撑、加固体系以及双向交叉部位为设计施工关键。 4)墙身做法是铝模工程的另一难点。本工程主要有三种墙身做法,包括2C的室外机节点、3A、3B的阳台节点和4A、4B的窗台节点。其中阳台和窗台均为奇数层和偶数层相错。这些都增加了配模和施工的难度,也增加了工程铝

13、模非标件的比例。第3章 广亚铝模技术体系介绍及选型第1节 广亚铝模公司及建研广亚铝模研发中心简介佛山市广亚铝模科技有限公司是广亚铝业集团针对建筑铝模迅猛发展趋势成立的全资子公司,注册资金1000万元,是中国模板脚手架协会会员单位。公司拥有由30余位经验丰富的专业人才、行业专家、顾问组成的管理团队和400多人技术过硬的设计、生产和施工专业队伍。拥有10条包括大型数显精确锯床和精密冲床先进生产线和设备先进的测试中心,铝模板年产量可达40万平方米。广亚铝模依托广亚集团自身原有强大优势,从2011年加工生产铝模板开始,已迅速发展为涵盖产品研发、工程设计、生产加工、销售、租赁、代管、翻新、回收、培训、施工、融资等全产业链铝模综合服务商。中国建筑科学研究院成立于1953年,原隶属于建设部,2000年由科技事业单位转制为科技型企业,隶属于国资委,是全国建筑行业最大的最权威的综合性研究和开发机构。建研科技股份有限公司集成了中国建筑科学研究院建筑结构研究所、建筑工程软件研究所、工程抗震研究所、建筑材料研究所优势资源的高新技术企业。几十年来积累的1000多项科研成果,主编的150多本国家及行业标准规范,荣获的45项国家级奖励、184项省部级奖励、79
