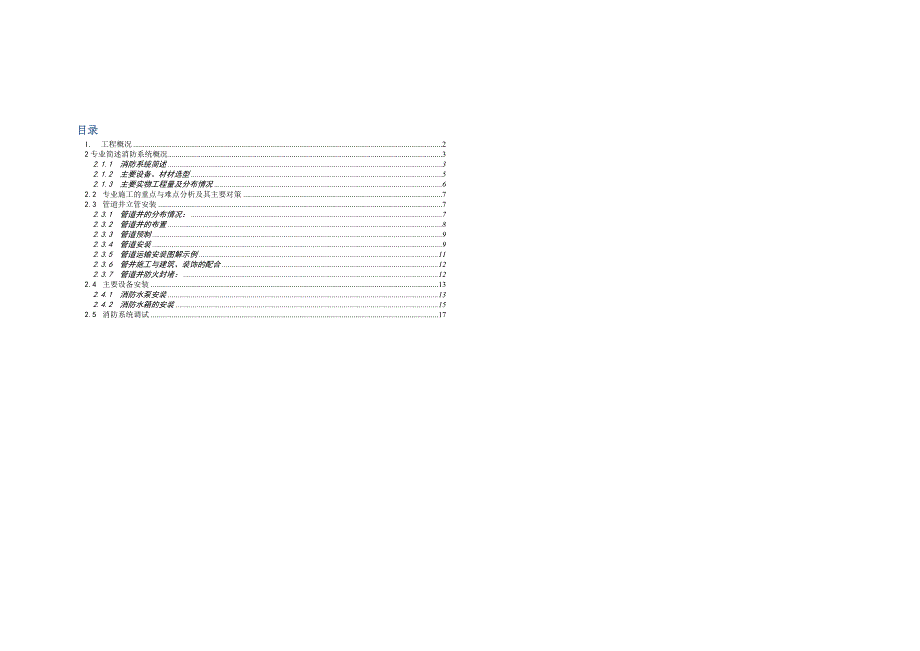

1、目录1.工程概况22专业简述消防系统概况32.1.1 消防系统简述32.1.2 主要设备、材材选型52.1.3 主要实物工程量及分布情况62.2 专业施工的重点与难点分析及其主要对策72.3 管道井立管安装72.3.1 管道井的分布情况：72.3.2 管道井的布置82.3.3 管道预制92.3.4 管道安装92.3.5 管道运输安装图解示例112.3.6 管井施工与建筑、装饰的配合122.3.7 管道井防火封堵：122.4 主要设备安装132.4.1 消防水泵安装132.4.2 消防水箱的安装152.5 消防系统调试171. 工程概况广州xx塔高610米，由一座高454米的主塔体和一个高156

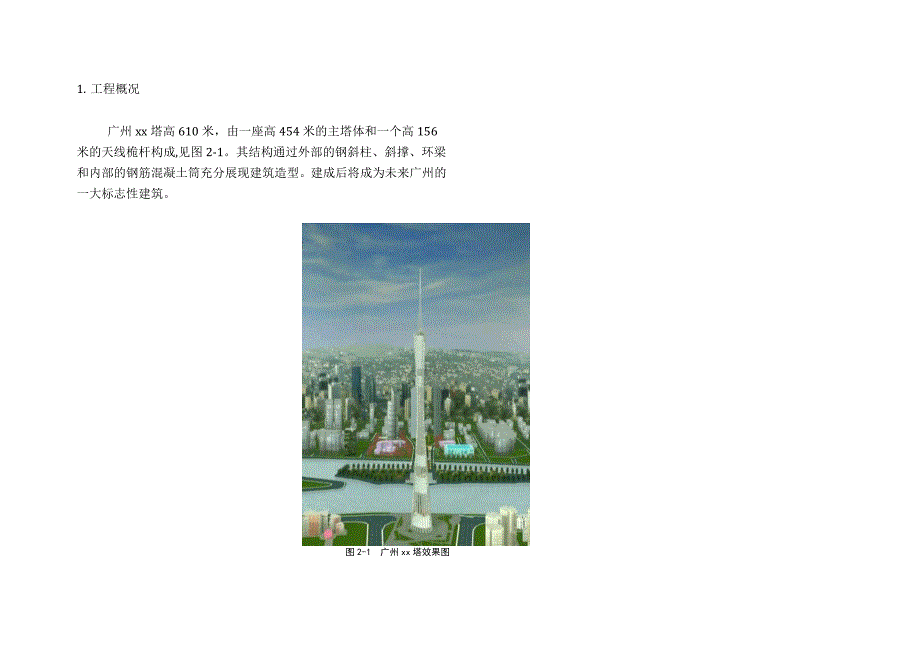

2、米的天线桅杆构成,见图2-1。其结构通过外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现建筑造型。建成后将成为未来广州的一大标志性建筑。 图2-1 广州xx塔效果图2专业简述消防系统概况2.1.1 消防系统简述本工程消防部分包括室外消火栓给水系统、室内消火栓给水系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、烟烙尽气体灭火系统及火灾报警系统。各系统介绍如下表2.1.1-1。表2.1.1-1消防系统概况表 系统内容室外消火栓给水系统室外消防是由双路市政给水管网直接供水（和绿化用水共用管网）。室内消火栓给水系统采用独立的高压给水系统，竖向分为9个水区。18区为高压区，9区为临时高压区，高
3、压区是由地下二层消防水池通过消防转输泵分别转输给+147.2m标高层、+339.6m标高层、+443.6层消防水箱，由各个水箱向下，通过减压阀组，向各个消防区供水；9区是由设在屋顶层+438.4m消防泵房里的消防加压泵和设在屋顶层+473.7m消防水箱共同供水。自动喷淋给水系统自动喷淋给水系统竖向分为9个水区。18区为高压区，9区为临时高压区，高压区是由地下二层消防水池通过消防转输泵分别转输给+147.2m标高层、+339.6m标高层、+443.6层消防水箱，由各个水箱向下，通过减压阀组，向各个喷淋区供水；9区是由设在屋顶层+438.4m消防泵房里的自动喷淋加压泵和设在屋顶层+473.7m消防
4、水箱共同供水。烟烙尽气体灭火系统在-10.0米标高层0.00米标高层和+376米标高层+402米标高层局部设置烟烙尽气体全淹没组合分配气体灭火系统各一套。设置部位为集中变配电房、网络通讯机房、UPS设备房和发射工艺机房等。系统由钢瓶通过集气管供气。大空间智能型主动喷水灭火系统水炮设置在+6.8m、+422.8m层高空的位置，是由地下二层水泵房里的主喷水系统加压泵主动喷水装置和+147.2m标高层消防水箱共同向+6.8m层高空水炮系统供水的。由+438.4m层水泵房里的喷淋加压泵和+473.7m标高层消防水箱共同向+422.8m层高空水炮系统供水。火灾报警系统系统采用分布智能型带地址码消防报警系

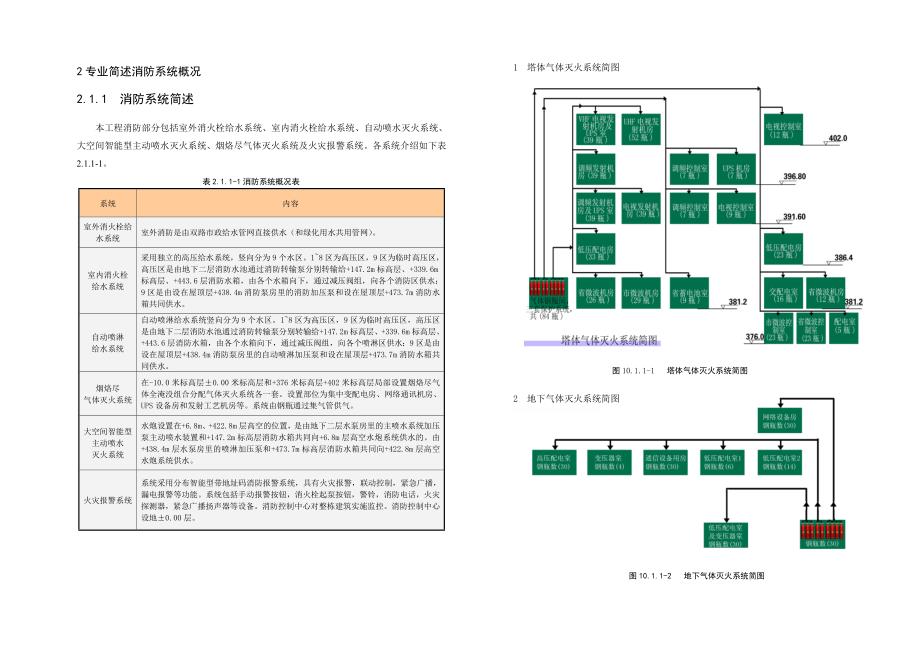

5、统，具有火灾报警，联动控制，紧急广播，漏电报警等功能。系统包括手动报警按钮，消火栓起泵按钮，警铃，消防电话，火灾探测器，紧急广播扬声器等设备。消防控制中心对整栋建筑实施监控。消防控制中心设地0.00层。1 塔体气体灭火系统简图图10.1.1-1 塔体气体灭火系统简图图10.1.1-2 地下气体灭火系统简图2 地下气体灭火系统简图3 室内消火栓给水系统简图图10.1.1-3 室内消火栓给水简图4 自动喷水灭火系统简图图10.1.1-4自动喷水灭火系统简图图10.1.1-5 自动扫描射水高空水炮灭火系统简图5 自动扫描射水高空水炮灭火系统简图6 大空间智能型水炮系统简图图10.1.1-6 大空间智
6、能型灭火系统简图2.1.2 主要设备、材材选型 表2.1.2-1 消防系统材质一览表序号材料类型图规格型号连接方式使用的部位备注1水泵法兰柔性连接机房2水箱18 m364 m3焊接组装机房材质SUS3163大空间智能灭火装置DN25丝扣连接6.8m层、422.8m层大空间工作压力为0.6 Mpa4内涂PE热镀锌无逢钢管示意图DN150DN200沟槽式卡箍连接室内消火栓、高空水炮、自动喷水灭火系统转输管道工作压力为2.5 Mpa5内外涂PE加厚热镀锌钢管DN100丝扣连接室外消火栓管道及消防水系统非转输管工作压力1.6MaDN100沟槽式卡箍连接6内外热镀锌无逢钢管DN80法兰连接烟烙尽气体灭火
7、系统管道工作压力7.0MpaDN80丝扣连接2.1.3 主要实物工程量及分布情况1 消防工程（0.000以下）主要实物工程量及分布情况见下表2.1.3-1。表2.1.3-1 消防工程（0.000以下）主要实物工程量表序号项目名称计量单位工程数量1消防转输泵台32智能高空水炮加压泵台23内外涂PE加厚热镀锌钢管米24411.14内涂PE热镀锌无逢钢管米492.55内外热镀锌无逢钢管米3648.276一般主要阀门个2747不锈钢软接头个248Y型过滤器个99湿式报警阀个1710水流指示器个2811末端试水装置DN25个2712减压稳压消火栓个18813水喷头个550814末端喷头个4115烟烙尽气
8、体灭火系统30瓶组项116气体灭火系统装置调试个117灭火器放置箱 2个MF/ABC2个15218手推车灭火器 MFAT25个619磷酸氨盐干粉灭火器 MF/ABC2个30420压力表及压力开关个2121套管个7422吸水管喇叭口个32 消防工程（0.000以上）主要实物工程量及分布情况见下表2.1.3-2 表2.1.3-2 消防工程（0.000以上）主要实物工程量表序号项目名称计量单位工程数量1消防转输泵台62加压泵台43接力泵台44内外涂PE加厚热镀锌钢管米47993.65内涂PE热镀锌无逢钢管米3226.56内外热镀锌无逢钢管米1174.67一般主要阀门个6668不锈钢软接头个569Y型
9、过滤器个2410湿式报警阀个1211水流指示器个10712末端试水装置DN25个10513减压稳压消火栓个33114消火栓个22715灭火器放置箱个137163A磷酸氨盐干粉灭火器 MF/ABC5个13717水喷头个1052518末端喷头个15019烟烙尽气体灭火系统（52、9、23）瓶组项320气体灭火系统装置调试个321压力表及压力开关个5222吸水管喇叭口个623SUS316不锈钢抗震型水箱个724大空间智能型灭火装置 Q=5l/s 0.60MPa个725自动扫描射水高空水炮个726减压孔板个3327大空间智能型灭火装置模拟末端试水装置个128消防水炮末端试水装置DN25个129套管个2
10、33 消防报警工程（0.000以下）主要实物工程量及分布情况见下表2.1.3-3 表2.1.3-3 消防报警工程（0.000以下）主要实物工程量表序号项目名称计量单位工程数量1探测器只27282控制器台203声光报警器个324警铃个1655编址手动报警按钮个1506模块只9057接线箱台338模块箱台409消防电话分机个42106W扬声器台22711金属线槽米525212配管米1002013配线米5799314金属软管米278015漏电报警接线盒个216阀门接线个18717风阀接线个42118装置调试处5263 消防报警工程（0.000以上）主要实物工程量及分布情况见下表2.1.3-4 表2.
11、1.3-4 消防报警工程（0.000以上）主要实物工程量表序号项目名称计量单位工程数量1探测器只35592声光报警器个1193警铃个5364按钮只5595模块只45046切换器台67接线箱台1718模块箱台1989主机及网络设备台610消防电话分机个4311扬声器台92312控制器台3413消防联动柜及控制箱台314金属线槽米1870515配管米2440516配线米17金属软管米539718漏电报警接线盒个5419阀门接线个49620风阀接线个93121装置调试处106322光纤米1026823光纤连接盘及连接器个2624光纤跳线条2525光纤链路系统测试链路2226网络调试及试运行系统12.2 专业施工的重点与难点分析及其主要对策本工程为超高层的综合性建筑，建筑面积较大，消防工程重点与难点鲜明，主要表现在以下几个方面：表10.2-1 工程的重点与难点分析表重点与难点解决措施具体方法抗震性高做好
