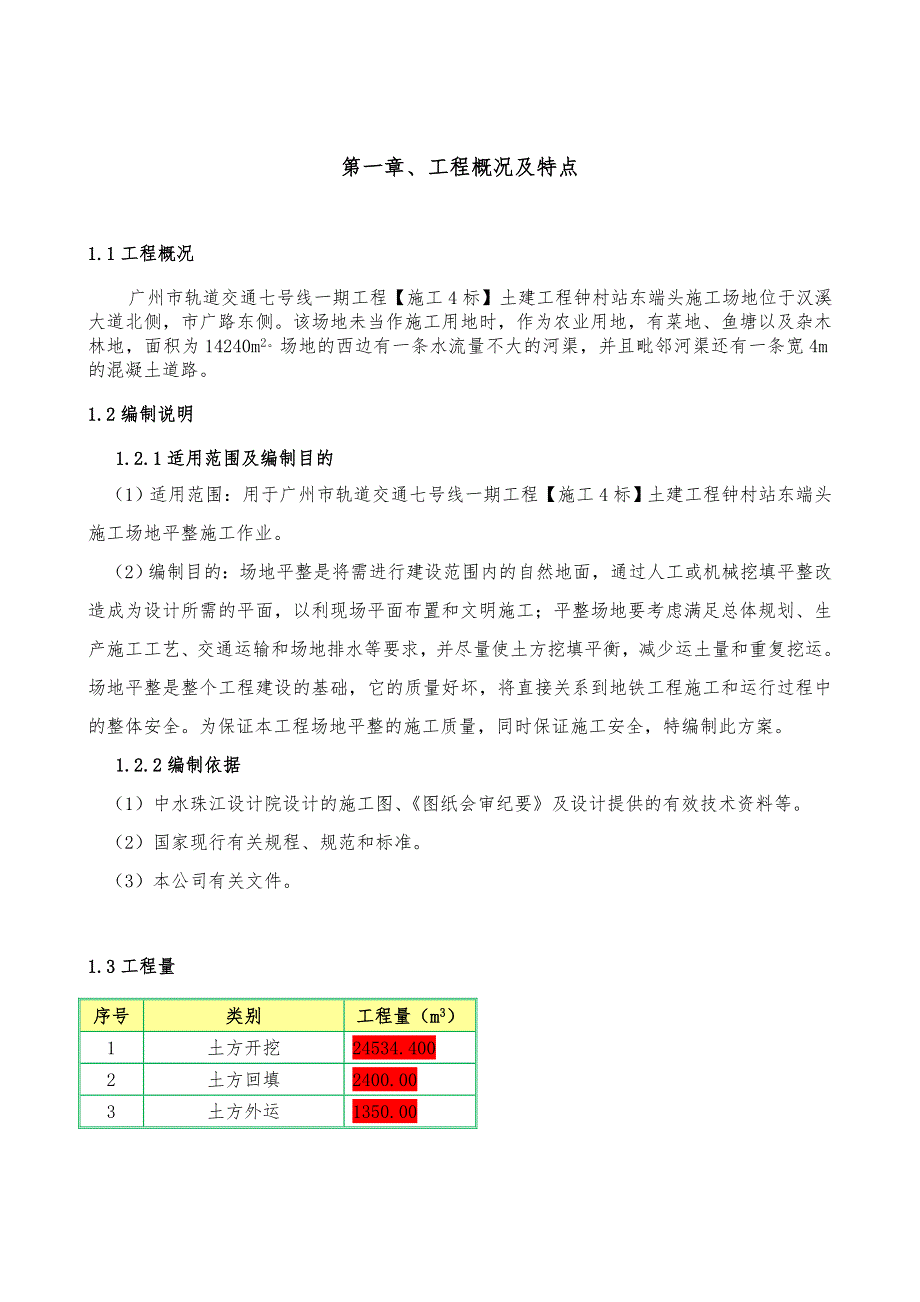

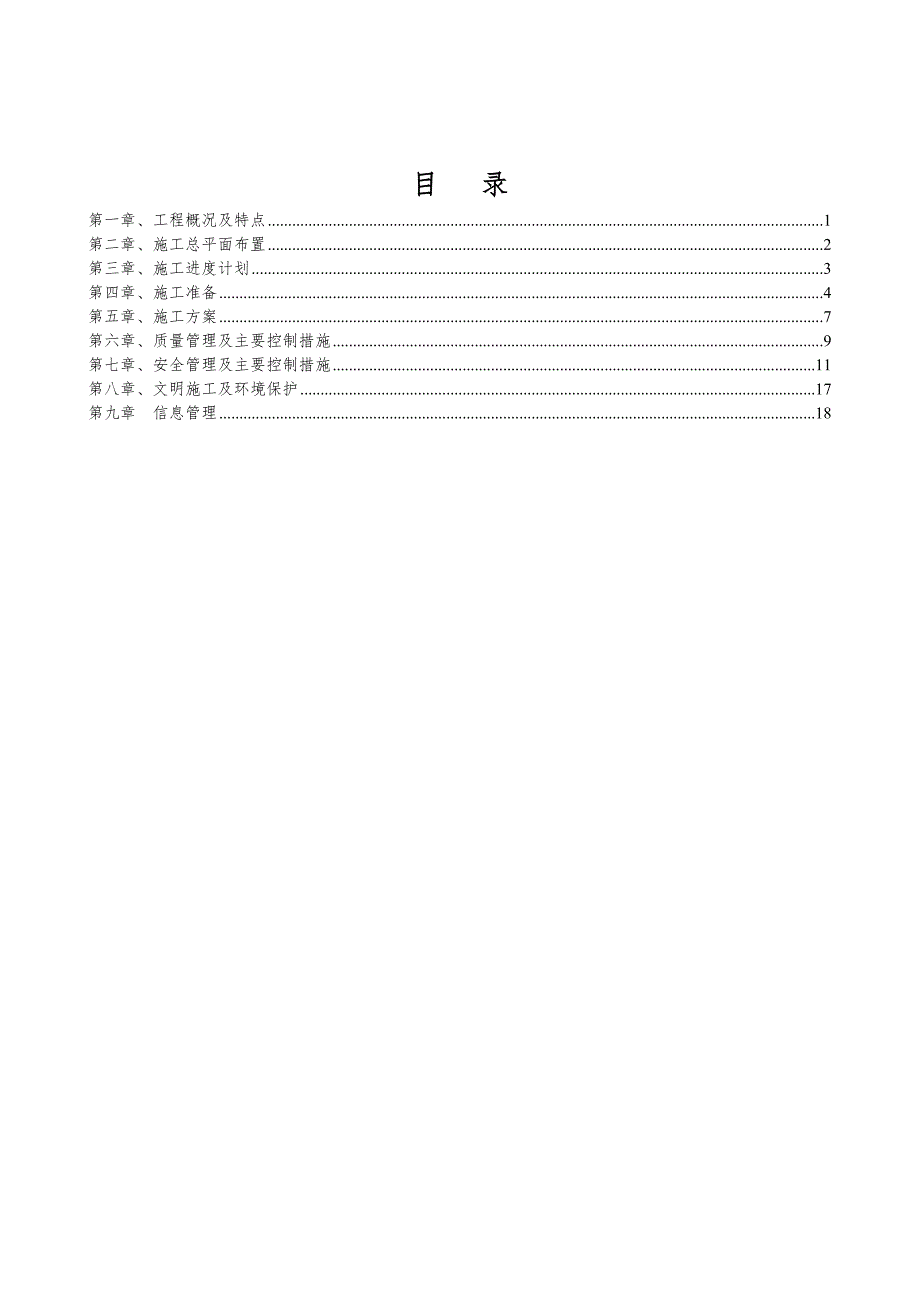

1、目 录第一章、工程概况及特点1第二章、施工总平面布置2第三章、施工进度计划3第四章、施工准备4第五章、施工方案7第六章、质量管理及主要控制措施9第七章、安全管理及主要控制措施11第八章、文明施工及环境保护17第九章 信息管理18第一章、工程概况及特点1.1工程概况 广州市轨道交通七号线一期工程【施工4标】土建工程钟村站东端头施工场地位于汉溪大道北侧，市广路东侧。该场地未当作施工用地时，作为农业用地，有菜地、鱼塘以及杂木林地，面积为14240m2。场地的西边有一条水流量不大的河渠，并且毗邻河渠还有一条宽4m的混凝土道路。1.2编制说明1.2.1适用范围及编制目的（1）适用范围：用于广州市轨道交通
2、七号线一期工程【施工4标】土建工程钟村站东端头施工场地平整施工作业。（2）编制目的：场地平整是将需进行建设范围内的自然地面，通过人工或机械挖填平整改造成为设计所需的平面，以利现场平面布置和文明施工；平整场地要考虑满足总体规划、生产施工工艺、交通运输和场地排水等要求，并尽量使土方挖填平衡，减少运土量和重复挖运。场地平整是整个工程建设的基础，它的质量好坏，将直接关系到地铁工程施工和运行过程中的整体安全。为保证本工程场地平整的施工质量，同时保证施工安全，特编制此方案。1.2.2编制依据（1）中水珠江设计院设计的施工图、图纸会审纪要及设计提供的有效技术资料等。（2）国家现行有关规程、规范和标准。（3）

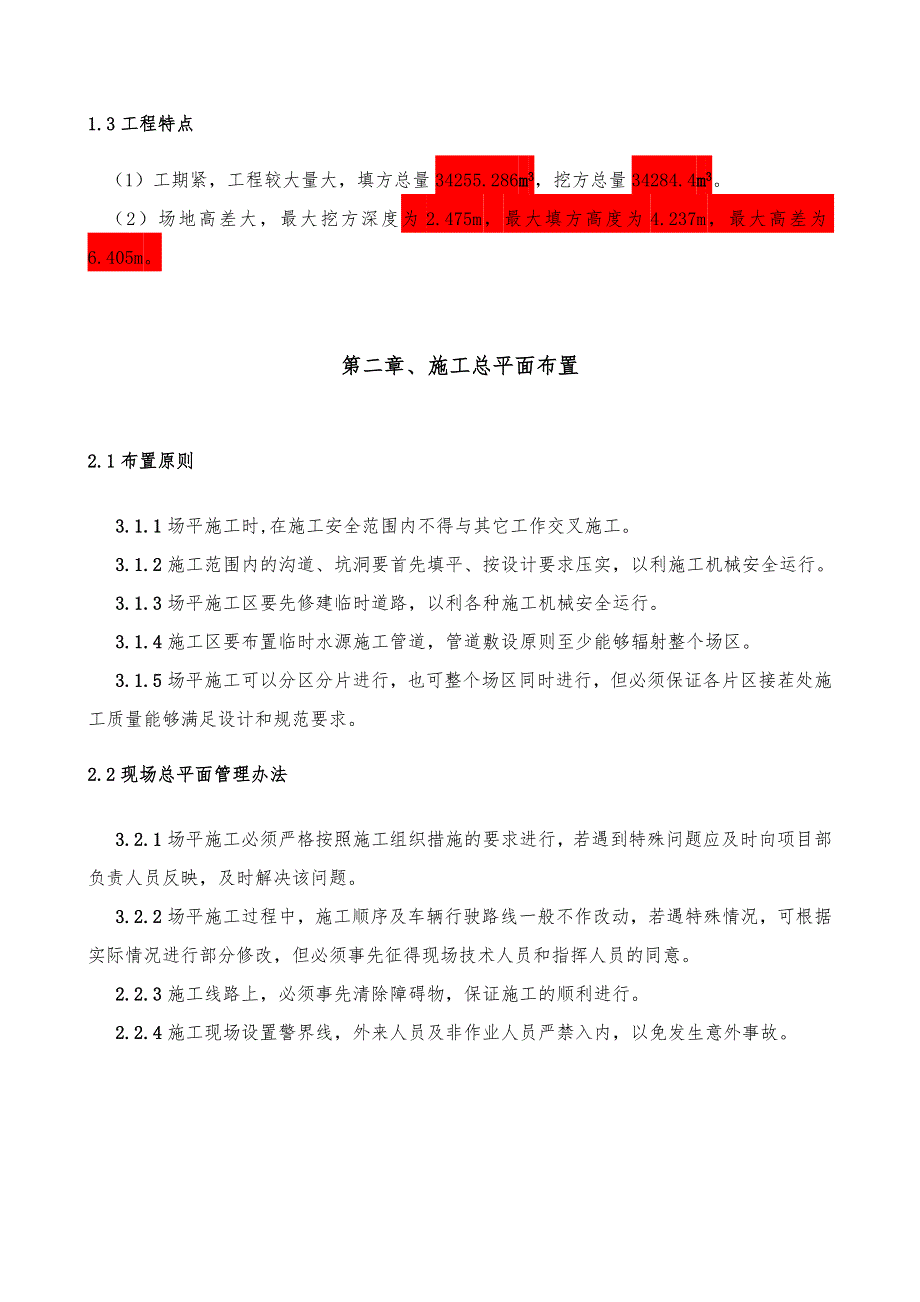

3、本公司有关文件。1.3工程量序号类别工程量（m3）1土方开挖24534.4002土方回填2400.003土方外运1350.001.3工程特点（1）工期紧，工程较大量大，填方总量34255.286m3，挖方总量34284.4m3。（2）场地高差大，最大挖方深度为2.475m，最大填方高度为4.237m，最大高差为6.405m。 第二章、施工总平面布置2.1布置原则3.1.1场平施工时,在施工安全范围内不得与其它工作交叉施工。3.1.2施工范围内的沟道、坑洞要首先填平、按设计要求压实，以利施工机械安全运行。3.1.3场平施工区要先修建临时道路，以利各种施工机械安全运行。3.1.4施工区要布置临时水
4、源施工管道，管道敷设原则至少能够辐射整个场区。3.1.5场平施工可以分区分片进行，也可整个场区同时进行，但必须保证各片区接茬处施工质量能够满足设计和规范要求。2.2现场总平面管理办法3.2.1场平施工必须严格按照施工组织措施的要求进行，若遇到特殊问题应及时向项目部负责人员反映，及时解决该问题。3.2.2场平施工过程中，施工顺序及车辆行驶路线一般不作改动，若遇特殊情况，可根据实际情况进行部分修改，但必须事先征得现场技术人员和指挥人员的同意。2.2.3施工线路上，必须事先清除障碍物，保证施工的顺利进行。2.2.4施工现场设置警界线，外来人员及非作业人员严禁入内，以免发生意外事故。第三章、施工进度计
5、划3.1施工进度计划施工总叠加天数为29天，可进行交叉作业，实际日历工期为26天，自2010年8月16日开始至2009年9月10日结束。具体见以下工期说明及施工进度横道图：4.1.1场平范围测量放线: 共需2天；4.1.2场平区域内植被杂物清理：共需3天； 4.1.3场平区域内临时道路修建：共需3天；4.1.4场平区域内临时用水管道敷设：共需3天；4.1.5场地平整洒水及分层碾压：共需17天；4.1.6细部处理：共需1天。3.2施工进度计划调整在场地平整施工过程中，当产生以下几种情况时，将对施工进度进行调整：4.2.1在施工期间，如受到不良天气影响，导致进度有变，将根据具体情况进行调整。4.2
6、.2在施工过程中，如遇其它不可预见性因素影响施工进度，将根据具体情况进行调整。第四章、施工准备4.1技术准备4.1.1编制场地平整施工作业指导书，并按规定程序进行审批：参加施工的所有人员必须熟悉施工作业指导书的内容，弄清施工顺序和施工方法，以及质量、安全、文明施工等要求。4.1.2技术交底：场平施工前必须对全体参建人员进行技术、质量、安全三级交底。所有参加施工的人员必须牢固记住技术交底的内容。交底的范围如下：(1)场平施工的范围和工作量。(2)场平施工的时间和进度。(3)场平施工人员组织，各个面、点的工作负责人。(4)场平施工的作业指导书，撒水、碾压等各项工序的要点，施工方法及施工顺序，对施工
7、方法进行交底时要配合有图片解释，以便施工人员能够清楚、明白。4.1.3召开施工前生产会议：落实施工作业指导书中的各项内容，要逐人逐点逐项认真落实施工中的每一个细节，并讲解施工时需注意的事项和遇到特殊问题的应变方法。强调安全、质量、文明施工的重要性。做到分工明确，责任到人。施工过程中，工作人员不得擅自离开工作岗位。施工期间，坚持每日站班制：除项目部等上级机构组织的站班会外，场平施工组要单独执行每日站班制，交待当日施工任务、人员、材料设备等情况，以及施工安全、质量、文明施工要求和注意事项。4.2人员准备4.2.1人员准备要求(1)根据施工图纸及公司程序文件认真落实施工管理人员及施工人员，作到科学合
8、理，既能够满足施工质量及进度要求，又不造成无故浪费。 (2)参与施工的管理人员和施工人员要能够胜任此项工作，在确定骨干的基础上，优胜劣汰，随时调整施工力量，以满足现场施工进度和质量要求。4.2.2场地平整人员准备序号岗位数量备注1管理人员5含质量、安全、物资等2技术人员43测量人员44施工人员20含撒水、运输、碾压、清除杂物等5其他人员4含后勤人员4.3物资准备4.3.1物资准备要求(1)机械设备及工器具在进厂前必须严格执行试验和检验工作程序，进厂后要严格执行防护、贮藏、搬运、发放、维修及保养等工作程序。有问题的机械设备或工器具需进行维修，维修后也应严格进行检验和试验，合格后方可在施工中使用。
9、(2)机械设备及工器具在使用前必须确保其性能良好，安全可靠。如不确定则必须进行技术状况检查和机械安全检查，确认其性能良好后方可使用。 (3)施工机械采用若为自购，需选定正规厂家，并按要求进行检验，搜集好厂家资质及合格证、试验报告等各种质量证明文件；若为租赁，需首先对拟租赁设备严格进行质量检查，看是否能够满足现场施工要求，且需对现场租赁设备签定安全协议和施工合同。4.3.2场地平整物资准备序号物 资 名 称单位数量备 注1液压挖掘机辆22小型挖掘机辆13轮式装载机台84推土机台25振动压路机台26自卸汽车台57临时用水管道米400配安装附件8增压泵台1配安装附件9钢丝绳根2用于拖车10全站仪台1
10、11经纬仪台212水准仪台213塔尺把214钢尺把230m15钢尺把210m16钢尺把45m17对讲机部1018指挥旗个4指挥用19口 哨只2指挥用第五章、施工方案5.1场地平整施工流程图（见下图）临时道路场地清理施工准备测量放线 验 收细部处理场地平整临时水路5.2测量放线本工程占地面积较大，测量精度要求高，难度大。首先利用建设单位移交的测量基准点放出场区围墙轴线，再采用此轴线外延一定区域作为场平范围边线，外延范围应考虑围墙外排水沟，护坡等因素。5.3场地清理 本地块为农业用地，有菜地、鱼塘以及杂木林地。场地平整施工前应将鱼塘里的水抽干，并及时清除其中的淤泥以及地表植被和垃圾。5.4临时道路
11、施工首先对挖方区选取适当位置开辟施工临时进站道路，至填方区后采取洒水碾压方式进行道路硬化，临时道路洒水碾压标准均应以正常场平施工标准进行，填方区临时道路随场平逐渐分层提升。5.5临时水路管道施工 临时用水管道主要用于填方区填料洒水，故管道安装要求既能覆盖整个场区，又能随场平逐渐提升。根据以上特点，主管道拟采用内径为63mm的硬质塑料管，沿场区中线由北向南贯穿整个场区，在主管道终端外接双路软管，各向东西向延伸，能够满足现场管道随填方部位场平逐渐提升和覆盖整个场区的要求。临时用水管道施工过程中可根据水压情况设置增压泵，以提升施工用水量。5.6场地平整土方开挖 （1）挖方边坡应根据使用时间（临时或永
12、久性）、土的种类、物理力学性质、水文情况等确定。对于永久性场地，挖方边坡坡度应按设计要求放坡。对于使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地实践经验确定。 （2）场地边坡开挖应采取沿等高线自下而上、分层、分段依次进行，禁止采用挖空底角的方法； 5.7场地平整填方压实5.7.1 一般要求（1） 填土应采用挖方区余土，并控制土的含水率在最优含水量范围内。当采用不同的土填筑时，应按土类有规则地分层铺填，将透水性大的土层置于透水性较小的土层之下，不得混杂使用，边坡不得用透水性较小的土封闭，以利水分排除和基土稳定，并避免在填方内形成水囊和产生滑动现象。（2） 填土应从最低处开始
13、，由下向上整宽度分层铺填碾压或夯实。（3） 每层的填筑厚度应不大于50cm. 5.7.2 机械压实方法： （1）为保证填土压实的均匀性及密实度，避免碾轮下陷，提高碾压效率，在碾压机械碾压之前，宜先用轻型推土机、拖拉机推平，低速预压4-5遍，使表面平实；且应先静压，而后振压。 （2）碾压机械压实填方时，应控制行驶速度，一般平碾、振动碾不超过2km/h；并要控制压实遍数。 （3）用压路机进行填方压实，应采用“薄填、慢驶、多次”的方法，填土厚度不应超过50 cm；碾压方向应从两边逐渐向中间，碾轮每次重叠宽度约15-25 cm，避免漏压。运行中碾轮边距填方边缘应大于50 cm，以防止发生溜坡倾倒。边角
