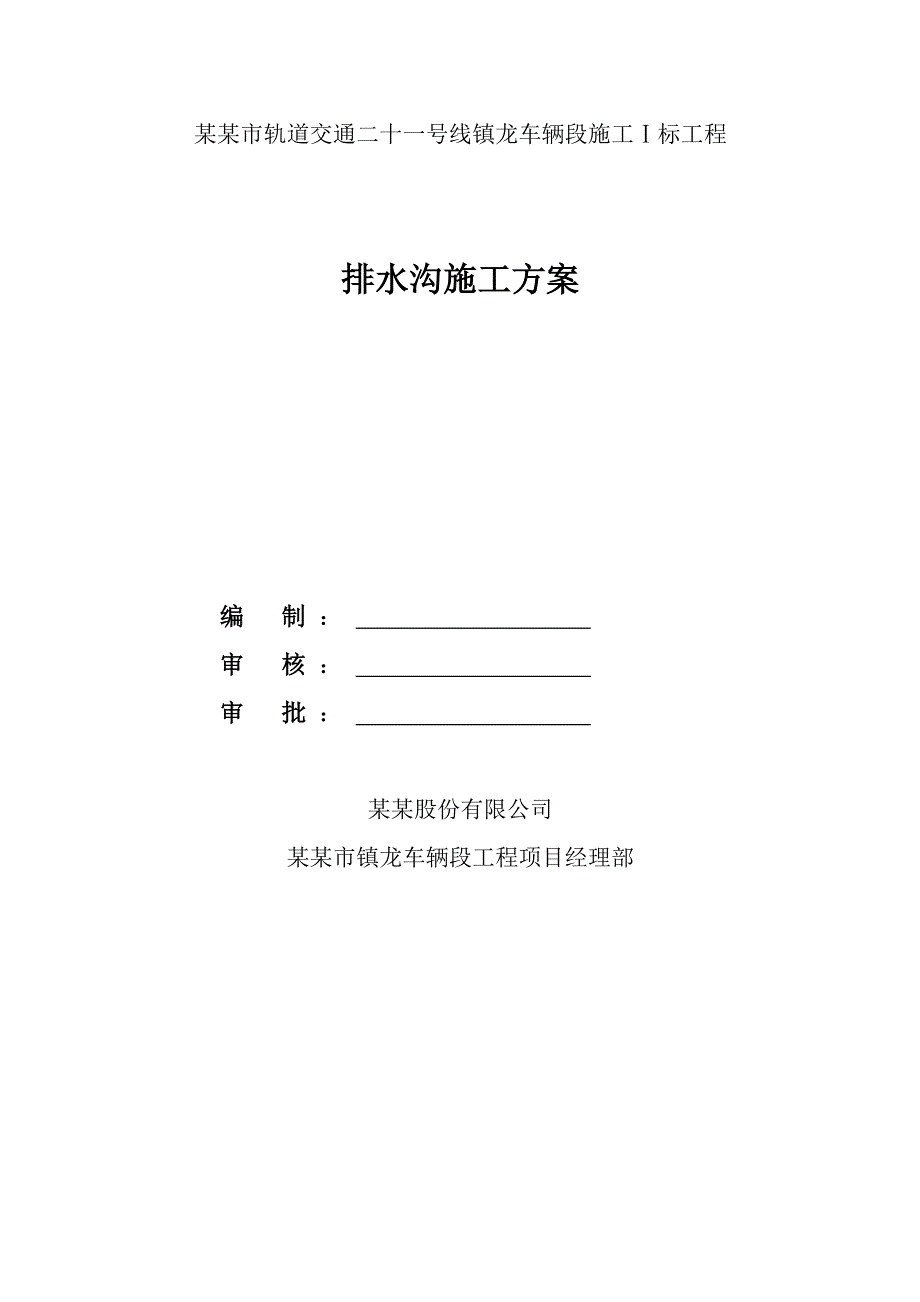

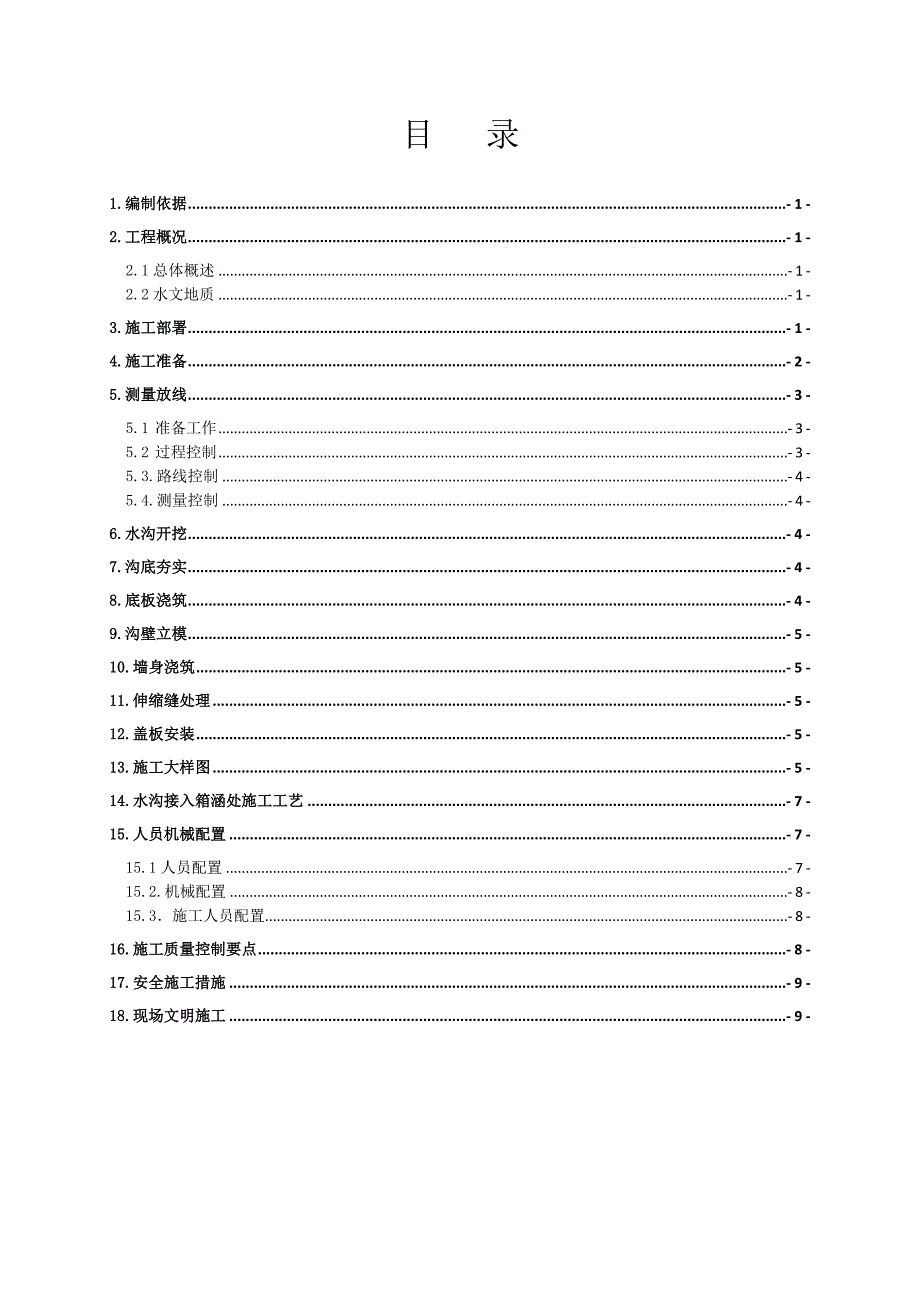

1、某某市轨道交通二十一号线镇龙车辆段施工标工程排水沟施工方案编 制 ： 审 核 ： 审 批 ： 某某股份有限公司某某市镇龙车辆段工程项目经理部目 录1.编制依据- 1 -2.工程概况- 1 -2.1总体概述- 1 -2.2水文地质- 1 -3.施工部署- 1 -4.施工准备- 2 -5.测量放线- 3 -5.1 准备工作- 3 -5.2 过程控制- 3 -5.3.路线控制- 4 -5.4.测量控制- 4 -6.水沟开挖- 4 -7.沟底夯实- 4 -8.底板浇筑- 4 -9.沟壁立模- 5 -10.墙身浇筑- 5 -11.伸缩缝处理- 5 -12.盖板安装- 5 -13.施工大样图- 5 -14

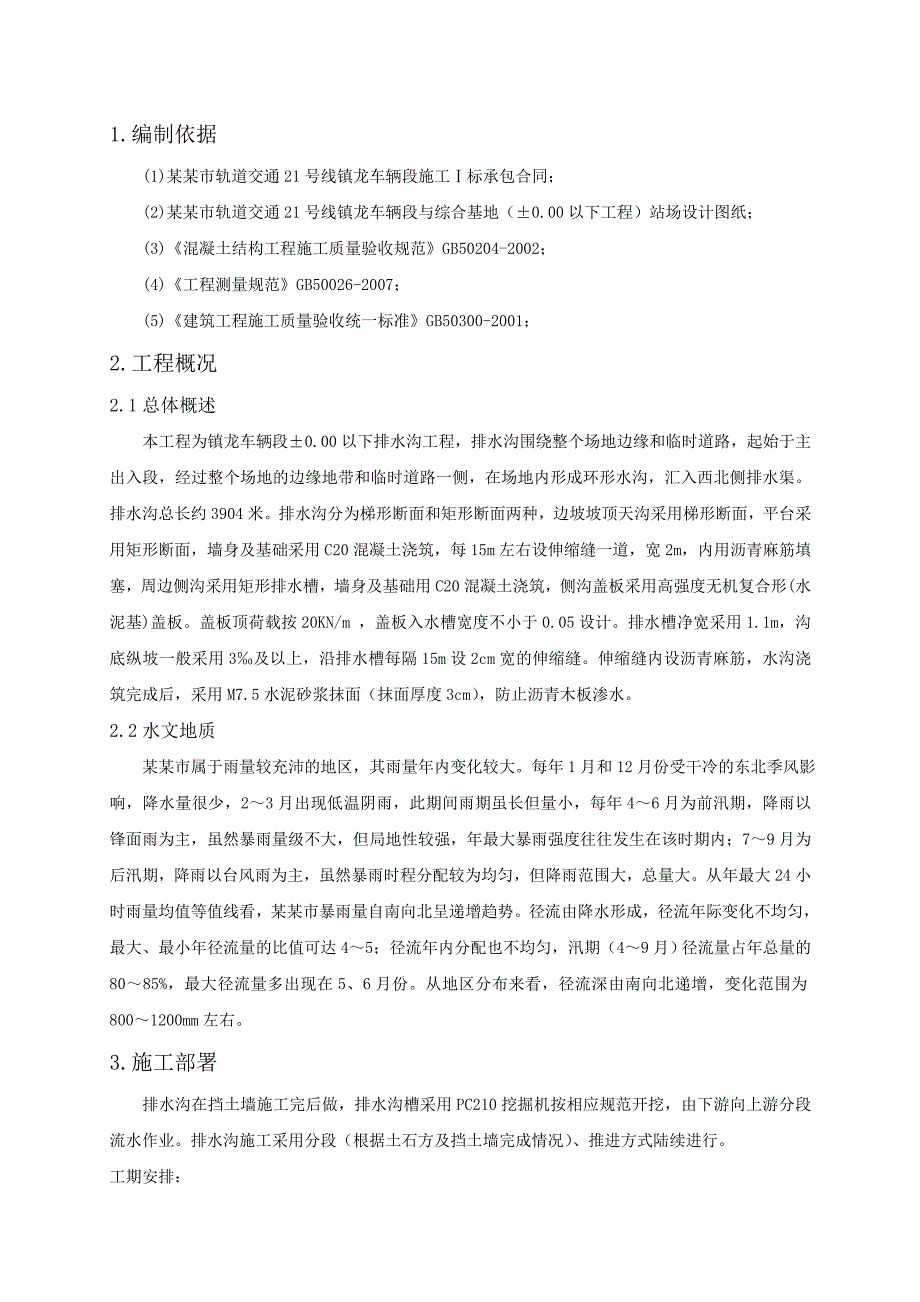

2、.水沟接入箱涵处施工工艺- 7 -15.人员机械配置- 7 -15.1人员配置- 7 -15.2.机械配置- 8 -15.3施工人员配置- 8 -16.施工质量控制要点- 8 -17.安全施工措施- 9 -18.现场文明施工- 9 -1.编制依据(1)某某市轨道交通21号线镇龙车辆段施工标承包合同；(2)某某市轨道交通21号线镇龙车辆段与综合基地（0.00以下工程）站场设计图纸； (3)混凝土结构工程施工质量验收规范GB50204-2002；(4)工程测量规范GB50026-2007；(5)建筑工程施工质量验收统一标准GB50300-2001；2.工程概况2.1总体概述本工程为镇龙车辆段0.0
3、0以下排水沟工程，排水沟围绕整个场地边缘和临时道路，起始于主出入段，经过整个场地的边缘地带和临时道路一侧，在场地内形成环形水沟，汇入西北侧排水渠。排水沟总长约3904米。排水沟分为梯形断面和矩形断面两种，边坡坡顶天沟采用梯形断面，平台采用矩形断面，墙身及基础采用C20混凝土浇筑，每15m左右设伸缩缝一道，宽2m，内用沥青麻筋填塞，周边侧沟采用矩形排水槽，墙身及基础用C20混凝土浇筑，侧沟盖板采用高强度无机复合形(水泥基)盖板。盖板顶荷载按20KN/m ，盖板入水槽宽度不小于0.05设计。排水槽净宽采用1.1m，沟底纵坡一般采用3及以上，沿排水槽每隔15m设2cm宽的伸缩缝。伸缩缝内设沥青麻筋，
4、水沟浇筑完成后，采用M7.5水泥砂浆抹面（抹面厚度3cm），防止沥青木板渗水。2.2水文地质 某某市属于雨量较充沛的地区，其雨量年内变化较大。每年1月和12月份受干冷的东北季风影响，降水量很少，23月出现低温阴雨，此期间雨期虽长但量小，每年46月为前汛期，降雨以锋面雨为主，虽然暴雨量级不大，但局地性较强，年最大暴雨强度往往发生在该时期内；79月为后汛期，降雨以台风雨为主，虽然暴雨时程分配较为均匀，但降雨范围大，总量大。从年最大24小时雨量均值等值线看，某某市暴雨量自南向北呈递增趋势。径流由降水形成，径流年际变化不均匀，最大、最小年径流量的比值可达45；径流年内分配也不均匀，汛期（49月）径流量
5、占年总量的8085%，最大径流量多出现在5、6月份。从地区分布来看，径流深由南向北递增，变化范围为8001200mm左右。3.施工部署排水沟在挡土墙施工完后做，排水沟槽采用PC210挖掘机按相应规范开挖，由下游向上游分段流水作业。排水沟施工采用分段（根据土石方及挡土墙完成情况）、推进方式陆续进行。工期安排： 作业区共计排水沟1268米，计划2014年6月20日开工，2014年8月20日完工，施工工期60日历天。 作业区共计排水沟678米，计划2014年5月20日开工，2014年7月30日完工，施工工期70日历天。 作业区共计排水沟1958米，计划2014年6月10日开工，2014年8月30日完
6、工，施工工期70日历天。主要工程数量序号项目名称单位数量备注1天沟（梯形，底0.6m）m750天沟混凝土强度等级：C20，侧沟混凝土强度等级：C202排水沟（1.5m宽）31543水沟盖板m447无机复合形(水泥基)盖板4.施工准备(1)熟悉图纸，仔细核对侧沟标高及坡率，避免在施工过程中出现标高放线错误导致返工的现象。(2)对施工班组进行技术交底及安全交底。(3)提前准备好侧沟施工所需要的材料，准备足够的模板、工程材料、施工机械进场，做好材料的储存和堆放，做好施工前的检测。所有材料经业主指定单位检测合格后方可用于侧沟的施工。(4)现场用水、电接至施工区域，由于侧沟施工路线长，现场临时用水、用电
7、设备应具有移动灵活，搬运方便的特点。(5)混凝土浇筑前组织施工人员进行方案的学习，由技术部门讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数。排水沟施工工艺流程5.测量放线5.1 准备工作(1)对测设基准资料进行复测（坐标与高程），检查其基准资料是否符合相应等级的精度要求，并将测量结果提交监理工程师核查，作为施工放样的依据。(2)施工放样前及施工过程中，应全面了解设计图纸、资料及各相关图纸间的关系，若发现图中有矛盾或其它问题，应及时向设计单位提出，以便了解设计意图，使问题能及时解决。(3)对用于该工程的各种测量仪器进行全面检核，以保证所有的仪器能满足测量精度要求。5.2 过程控制
8、 (1)施工过程中，每一道工序都必须有自测与复测记录，并将其成果送交监理工程师核查合格后方可施工。 (2)标桩保护：对所有标桩，都要树立易于识别的标志，并认真加以保护。在工程竣工前，如有上述标桩发生损坏或位移，及时通知监理工程师。恢复及移动标桩，在监理工程的指导下进行，并确认无误后，方可作为控制依据。5.3.路线控制(1)平面控制准确测出水沟中线，作为主要控制线；施工图给出的坐标均为水沟的中心定位，测量人员测放出水沟的坐标后，即可得出水沟中线。(2)高程控制沿水沟走向设置临时高程控制桩，每20m设置一个。高程桩必须经过复核方可使用，并应经常校核； 5.4.测量控制(1)为保证测量精度，必须建立
9、健全严格的检查和检测制度，建立岗位责任制，严格操作规程与管理程序。所有仪器均需送检合格后方可使用。(2)所有测量资料均需使用专用簿记录，严禁丢失与涂改。(3)测量放线后，测量结果必须有自检、复检记录，并由测量工程师及专职自检员验线以保证精度。(4)及时整理资料，防止因内业整理的延误而导致工程施工中不必要的误差。(5)严格按照招标文件的要求报审测量结果。(6)用钢尺量测距离时，钢卷尺两端保持水平，拉力满足规范要求。6.水沟开挖(1)测量人员测定侧沟的结构边线，并洒白灰标示。(2)拟采用挖掘机和自卸汽车配合进行挖方作业，人工辅助施工。机械开挖应严格控制标高，为防止超挖或扰动槽底面，槽底应留0.2-
10、0.3m厚的土层暂时不挖，用人工挖至设计标高。(3)若沟槽被雨水浸泡，应及时抽水，并换填砂或砂砾石填补整实。7.沟底夯实开挖完沟底后，用打夯机夯实沟底，同时修整沟底，如局部超挖则应用相同土质填补，整实至接近天然密实度，或用砂或砂砾石填补整实，经监理验收合格后，方可开始水沟底板模板支设。8.底板浇筑根据施工图纸设计断面尺寸，天沟采用C20；周边侧沟,采用C20混凝土浇筑，坍落度宜控制在120180mm，侧沟混凝土浇筑时应该设流槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，振动棒应保持与模板1020cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行
11、收面。底板浇筑沿排水槽每隔15m设2cm宽的伸缩缝。9.沟壁立模水沟底板砼浇筑完成后，及时养护，待强度达到规范要求后，在底板上弹出水沟侧墙的内外边线，然后沿边线支设钢模板，内外侧设置斜撑加固，具体断面尺寸根基施工大样图确定。10.墙身浇筑为保证新老混凝土结合密实，已浇筑底板混凝土面与墙身交接处必须凿毛以增强底板混凝土和墙身混凝土之间的连接，防止裂缝、崩塌或脱落。在上层混凝土浇筑前应清除已浇筑混凝土表面垃圾、水泥薄膜、表面的松动砂石和软弱混凝土层，同时加以凿毛，用水冲洗干净。浇筑侧墙混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。混凝土浇筑时应该设流
12、槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，振动棒应保持与模板1020cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行收面；墙身浇筑沿排水槽每隔15m设2cm宽的伸缩缝。混凝土浇筑完后要及时养护，覆盖塑料布保水保湿。11.伸缩缝处理水沟墙身及底板每隔15m设2cm宽伸缩缝，伸缩缝内设沥青木板，水沟浇筑完后，采用M7.5水泥砂浆抹面（抹面厚度3CM）。12.盖板安装侧沟盖板采用高强度无机复合形(水泥基)盖板。盖板顶荷载按20KN/m ，盖板入水槽宽度不小于0.05设计。待墙身混凝土凝固后放置高强度无机复合盖板，安装盖板前先复核排水沟实际尺寸及
13、标高，如符合图纸，再进行盖板安装。采用同强度的砂浆固定好盖板，无机复合形盖板提前预制，安装严格按设计图施工，盖板应同水沟齐平。13.施工大样图天沟采用梯形断面，无盖板，深0.6m,采用C20混凝土浇筑，厚度0.2m；排水侧沟各部位均是采用C20混凝土浇筑，侧沟采用矩形断面，矩形断面分为盖板沟和明沟(如图盖板沟结构图和矩形明沟结构图），盖板采用无机复合盖板；天沟采用梯形断面不设盖板（如图梯形明沟结构图）。所有图示水沟侧壁与水沟底厚的具体结构及细部尺寸均以米计。其中1.5米宽的水沟需在侧壁上设置5#角钢横向支撑，角钢结构为横向每两米设置一根角钢，竖向沿水沟中心每隔20mm设置6m长角钢，如图所示。
14、14.水沟接入箱涵处施工工艺1.5m排水沟水沟与箱涵连接处应在管口旁设置钢隔滤网以防止泥沙堵住管涵，在钢隔滤网前0.5米处应设置尺寸为0.6米长*0.5米宽*0.5米深的深沉沙井收集泥沙等杂物，如图所示：15.人员机械配置15.1人员配置水沟总长度约为3904延米，施工周期短，分布范围广，为了更好的组织施工，我司成立侧沟施工管理小组，全面负责箱涵工程的施工，保质保量的完成施工任务。施工管理小组主要成员表序号姓 名职 位职 责备 注1姚卫刚生产副经理施工总体安排2文良项目总工技术指导3宋兵兵安全员安全监督4张晓东现场主管现场负责人5郭月辉测量工程师测量负责人15.2.机械配置 序号机具名称型号规格/功率单位数量1挖掘机斗容量1.0m3台42自卸汽车16T辆43抽水泵h25m，Q=40m3/h台44插入式捣固棒VN-100支65发电机台16全站仪台17J2光学水准仪台18圆盘踞台215.3施工人员配置序号工种人数1模板工302砼工153杂工1516.施工质量控制要点（1）现浇混凝土水沟施
