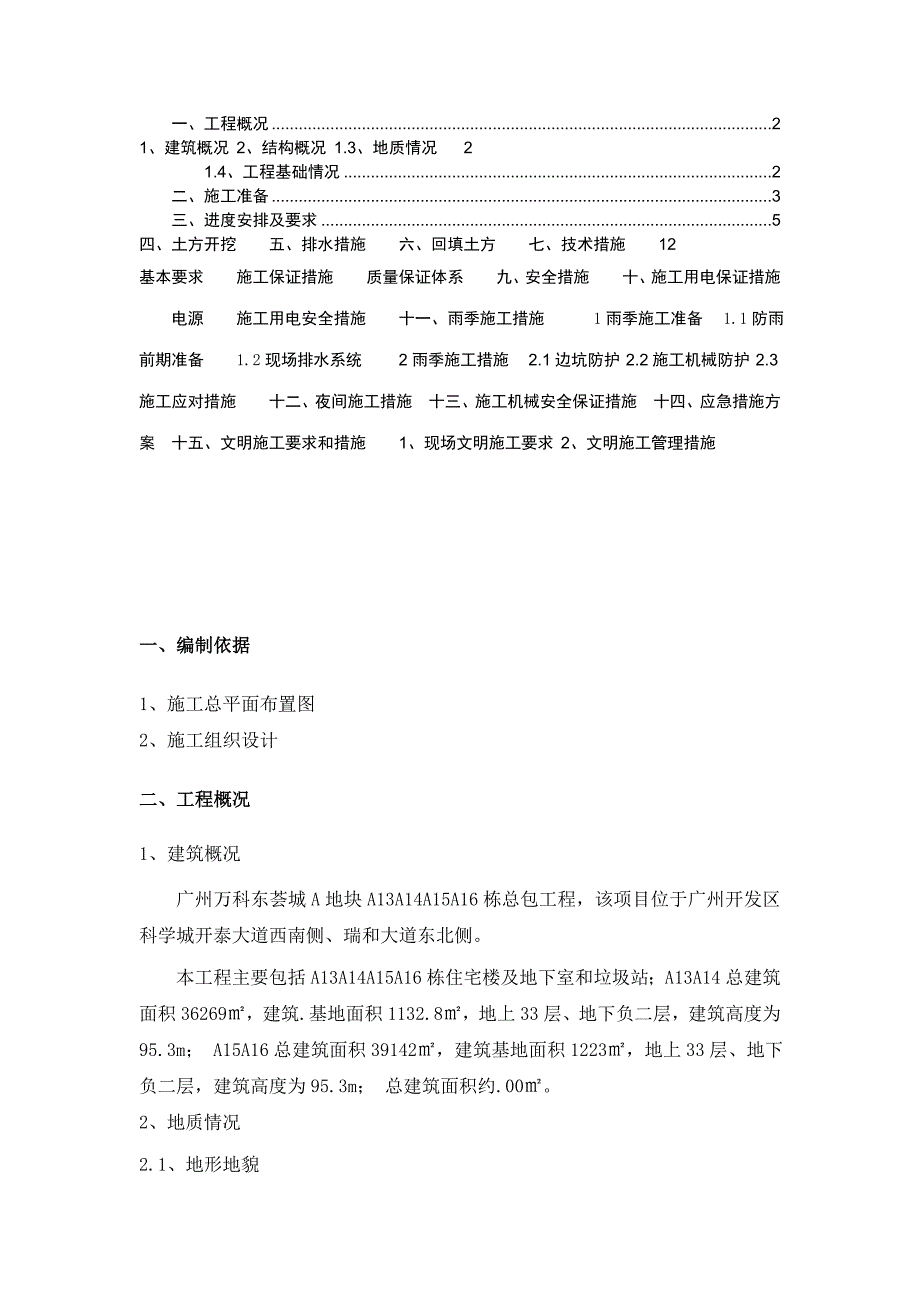

1、一、工程概况21、建筑概况2、结构概况1.3、地质情况21.4、工程基础情况2二、施工准备3三、进度安排及要求5四、土方开挖五、排水措施六、回填土方七、技术措施12基本要求施工保证措施质量保证体系九、安全措施十、施工用电保证措施电源施工用电安全措施十一、雨季施工措施 1雨季施工准备1.1防雨前期准备1.2现场排水系统 2雨季施工措施2.1边坑防护2.2施工机械防护2.3施工应对措施十二、夜间施工措施十三、施工机械安全保证措施十四、应急措施方案十五、文明施工要求和措施1、现场文明施工要求2、文明施工管理措施一、编制依据 1、施工总平面布置图2、施工组织设计二、工程概况1、建筑概况广州万科东荟城A

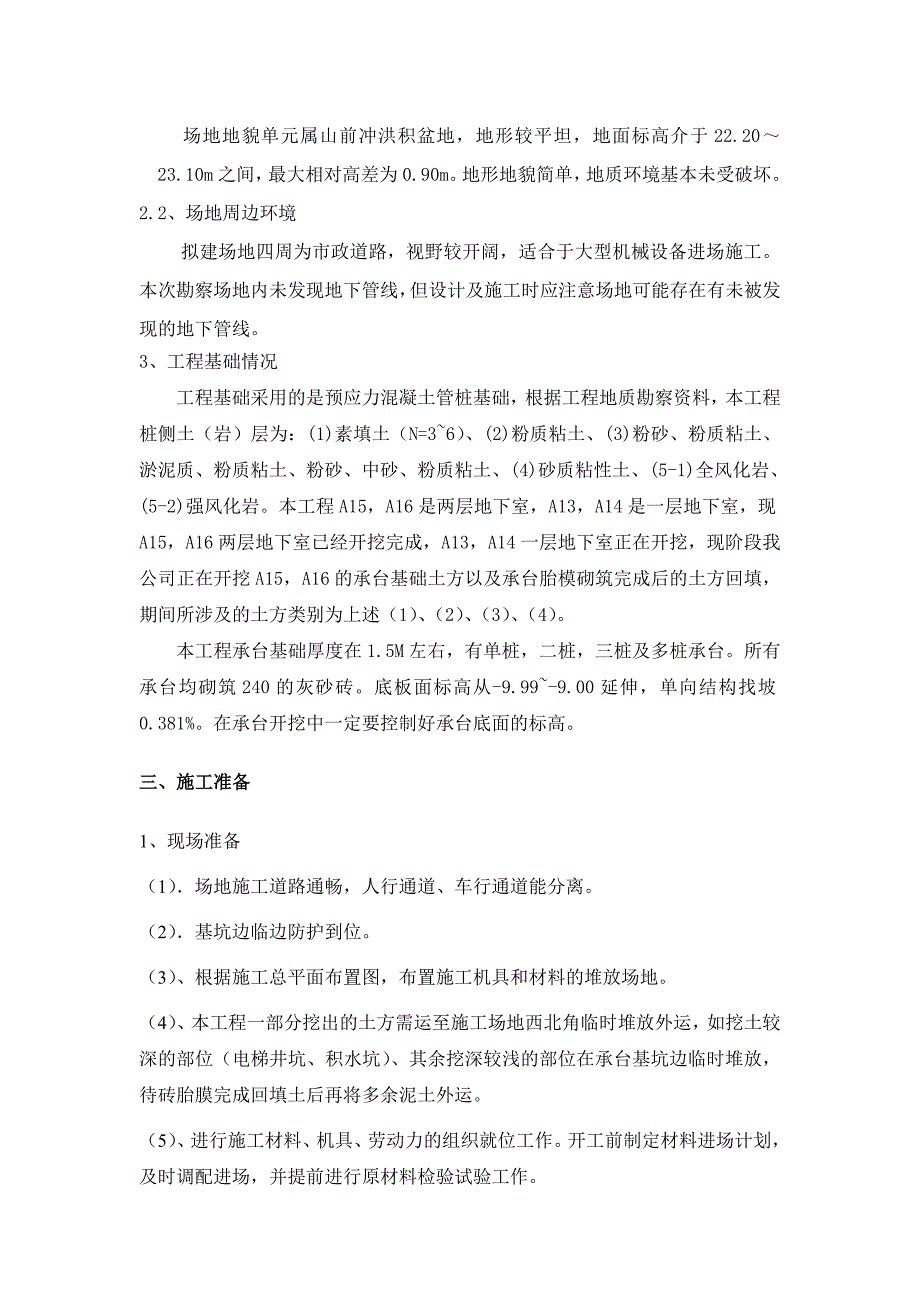

2、地块A13A14A15A16栋总包工程，该项目位于广州开发区科学城开泰大道西南侧、瑞和大道东北侧。本工程主要包括A13A14A15A16栋住宅楼及地下室和垃圾站；A13A14总建筑面积36269，建筑.基地面积1132.8，地上33层、地下负二层，建筑高度为95.3m； A15A16总建筑面积39142，建筑基地面积1223，地上33层、地下负二层，建筑高度为95.3m； 总建筑面积约.00。2、地质情况2.1、地形地貌场地地貌单元属山前冲洪积盆地，地形较平坦，地面标高介于22.2023.10m之间，最大相对高差为0.90m。地形地貌简单，地质环境基本未受破坏。2.2、场地周边环境拟建场地四周
3、为市政道路，视野较开阔，适合于大型机械设备进场施工。本次勘察场地内未发现地下管线，但设计及施工时应注意场地可能存在有未被发现的地下管线。3、工程基础情况工程基础采用的是预应力混凝土管桩基础，根据工程地质勘察资料，本工程桩侧土（岩）层为：(1)素填土（N=36）、(2)粉质粘土、(3)粉砂、粉质粘土、淤泥质、粉质粘土、粉砂、中砂、粉质粘土、(4)砂质粘性土、(5-1)全风化岩、(5-2)强风化岩。本工程A15，A16是两层地下室，A13，A14是一层地下室，现A15，A16两层地下室已经开挖完成，A13，A14一层地下室正在开挖，现阶段我公司正在开挖A15，A16的承台基础土方以及承台胎模砌筑完
4、成后的土方回填，期间所涉及的土方类别为上述（1）、（2）、（3）、（4）。本工程承台基础厚度在1.5M左右，有单桩，二桩，三桩及多桩承台。所有承台均砌筑240的灰砂砖。底板面标高从-9.99-9.00延伸，单向结构找坡0.381%。在承台开挖中一定要控制好承台底面的标高。三、施工准备1、现场准备（1）场地施工道路通畅，人行通道、车行通道能分离。（2）基坑边临边防护到位。（3）、根据施工总平面布置图，布置施工机具和材料的堆放场地。（4）、本工程一部分挖出的土方需运至施工场地西北角临时堆放外运，如挖土较深的部位（电梯井坑、积水坑）、其余挖深较浅的部位在承台基坑边临时堆放，待砖胎膜完成回填土后再将多

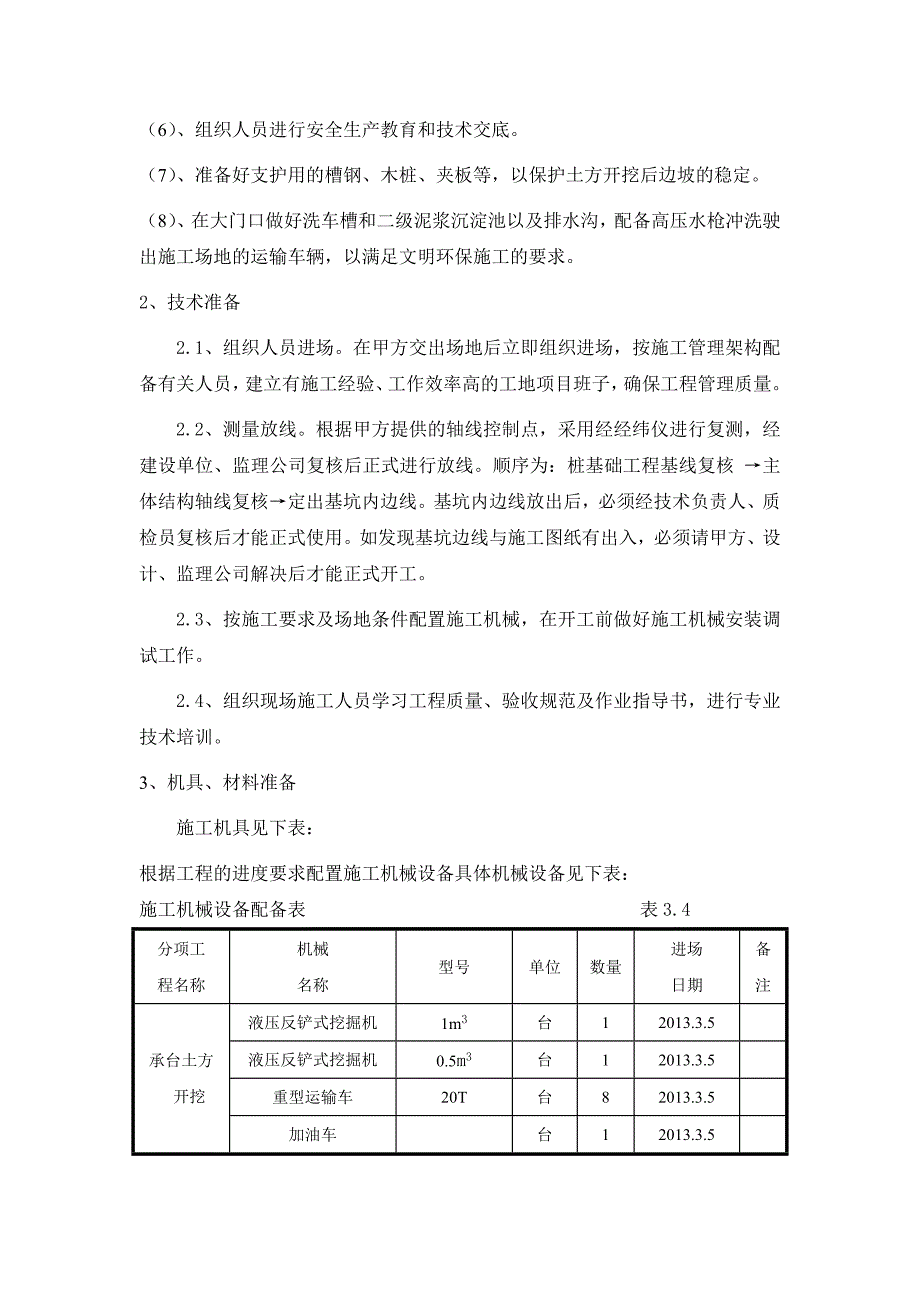

5、余泥土外运。（5）、进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，及时调配进场，并提前进行原材料检验试验工作。（6）、组织人员进行安全生产教育和技术交底。（7）、准备好支护用的槽钢、木桩、夹板等，以保护土方开挖后边坡的稳定。（8）、在大门口做好洗车槽和二级泥浆沉淀池以及排水沟，配备高压水枪冲洗驶出施工场地的运输车辆，以满足文明环保施工的要求。2、技术准备2.1、组织人员进场。在甲方交出场地后立即组织进场，按施工管理架构配备有关人员，建立有施工经验、工作效率高的工地项目班子，确保工程管理质量。2.2、测量放线。根据甲方提供的轴线控制点，采用经经纬仪进行复测，经建设单位、监理公
6、司复核后正式进行放线。顺序为：桩基础工程基线复核 主体结构轴线复核定出基坑内边线。基坑内边线放出后，必须经技术负责人、质检员复核后才能正式使用。如发现基坑边线与施工图纸有出入，必须请甲方、设计、监理公司解决后才能正式开工。2.3、按施工要求及场地条件配置施工机械，在开工前做好施工机械安装调试工作。2.4、组织现场施工人员学习工程质量、验收规范及作业指导书，进行专业技术培训。3、机具、材料准备施工机具见下表：根据工程的进度要求配置施工机械设备具体机械设备见下表：施工机械设备配备表 表3.4分项工程名称机械名称型号单位数量进场日期备注承台土方 开挖液压反铲式挖掘机1m3台12013.3.5液压反铲
7、式挖掘机0.5m3台12013.3.5重型运输车20T台82013.3.5加油车台12013.3.5潜水泵台152013.3.5小推车辆202013.3.5四、劳动力安排、进度计划及相关要求 4.1进度安排 1) 地下室承台及地下室底板土方开挖前充分组织好人员的安排，承台及地下室底板土方一边开挖就一边对承台、集水井砖模及基坑排水沟进行施工，以确保地下室底板土方与承台土方开挖后基底不被水浸泡，承台土方挖开后立即用C15的混凝土做承台、集水井及排水沟垫层100cm，第二天必须完成前一天开挖的承台、集水井砖模及排水沟的砌筑，型成时间上的流水作业，承台、集水井砖模每完成一个即时的进行土方回填，回填时一
8、定按回填土的要求进行回填，确保回填土的质量，以便下一工序的施工，即地下室垫层施工。地下室土方施工流程： 2) 施工前准备承台、底板、集水井土方开挖承台、底板、集水井、排水沟垫层承台砖模、集水井砖模、排水沟砌筑承台、集水井砖模外侧土方回填地下室底板垫层。 3)进度计划本工程负二地下室基础承台土方开挖采用2台反铲式挖掘机，2辆运输车按施工顺序要求进行开挖，每天计划开挖土方766立方米左右，负二层地下室需7个工日工程开挖完毕；本工程负一层地下室承台土方开挖也采用2台反铲式挖掘机，8辆运输车按施工顺序要求进行开挖，每天计划开挖土方766立方米左右，负二层地下室需7个工日工程开挖完毕；由于原基坑施工时预
9、留了500cm左右的土层，因此一共地下室清除土方大约5800m。4.2劳动力安排如下：按土方施工平面布置图每台挖机操作人员1人，指挥1人，挖土工10人（两部挖机）跟机清理，负责桩边土、边坡及基槽底整平。凿桩头工：6人，负责桩头的切割及凿除。4.3土方开挖要求 1、本工程地下室地下二层基础顶标高均为-9.99-9.9m；基坑开挖深度为0.400m-2.000m，电梯井局部深度1.950m。土方开挖由东北方向向西南方向平行施工时进开挖。 2、本工程采用反铲式挖土机配合自卸汽车进行挖土。承台基础按基础设计宽度每边加40cm为开挖线挖土，距离基底留置20-30cm人工清理。3、机械开挖土方施工时应对平
10、面控制桩、水准点、基坑平面位置、水平标高、边坡度等定期进行修复。4、机械开挖在接近槽底时，用水准仪控制标高，预留2030cm土层人工开挖，以防止超挖。5、开挖到距槽底50cm以内后，测量人员测出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。6、土方开挖工程质量要求项目序号项 目允许偏差或允许值（mm）柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-502长度、宽度（由设计中心线向两边量）+200-50+300-100+500-100+100-一般项目3边坡设
11、计要求1表面平整度20205020202基底土性设计要求注：地（路）面基层的偏差只适用于直接在挖、填土方上做地（路）面的基层。6.1土方开挖完毕后，对基底要进行钎探。若设计无特殊说明，钎探布置按下表执行。槽宽（cm）排列方式间距（m）深度（m）小于80中心一排1.51.580200两边错开1.51.5大于200梅花型1.51.5柱基梅花型1.52.01.5，并不小于短边尺寸 6.2钎探完成后，钎孔要用干中细砂贯实。同时在钎探平面布置图上注明特硬、特软点。 6.3基坑打钎探测完毕后，会请设计、监理、勘探及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理完全符合要求后，参加各方
12、会签隐蔽工程记录。 6.4雨期施工时，要加强对边坡的保护，可适当放缓边坡或设置支撑，工作面不宜过大，应分段分期完成。坑面、坑底排水系统应保持良好；防止雨水进入坑内。 注意事项： 1）开挖过程中，严格控制开挖深度，避免基底超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。 2）尽量减少对基土的扰动，若基础不能及时施工时，可预留200300mm土层不挖，待作基础时再挖。 3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。 4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。要防止邻近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。
13、5） 土方开挖由东北方向向西南方向平行施工时进开挖 ,承台土方开挖至设计承台标高10厘米左右采用人工与机械配合开挖,确保少挖、超挖的原则,并确保工程的施工质量。挖土方向如下图： 6）第一层以下土层采用机械挖土，开挖时边坡预留10cm厚的保护土层，保护土层由人工修整，为了保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线抄平工作；挖至接近标高时，坑底预留10m厚度原状土，由人工进行清底。 7）土方开挖过程中，对于土层中的水，可采用简单的疏排措施进行处理。其方法为，排水沟，将水引到基坑中预先挖好的集水坑中，然后用水泵将集水抽出，排到市政排水管线中。 8）为保证夜间正常施工，夜间应有照明
14、设备，同时安排专人负责交通疏导、调度指挥工作。测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高。 9）土开挖由专业测量放线工配合机械挖土的测量工作，控制承台开挖的坡度和挖土标高，挖到基坑底标高时，水平仪架到坑底测量，并用300mm高12钢筋800mm订好挖制标高。五、土方开挖基坑开挖方式应根据基坑面积大小、开挖深度和工程环境条件等因素而定。开挖路线见下图：1.分段开挖 地下室施工顺序满足以下原则：1）先深后浅，先里后外，先中间后两边；2）先保证塔楼基础承台先施工；3）先保证有售楼的塔楼先施工。 A15，A16承台土方开挖施工顺序：第一施工区第二施工区第三施工区第四施工区段第五施工区。A13，A14承台土方开挖施工顺序：第六施工区第七施工区第八施工区2放线A、进行建筑轴线、标高控制点的测放，对永久控制点要进行保护。B、本工程由于开挖过程中采用15台抽水泵排水及降水，保证基槽不积水。C、将基底控制标高-9.8m引到安全可靠位置，土方开挖时，要随时测量开挖深度，与挖土机指挥者做好挖深的沟通，确保每一不同标高基坑均在设计高度，无超挖或挖不到位现象，挖土机挖至基底上250厚位置，打入木桩或在桩基上标上基底深度，由人工开挖平整至设计
