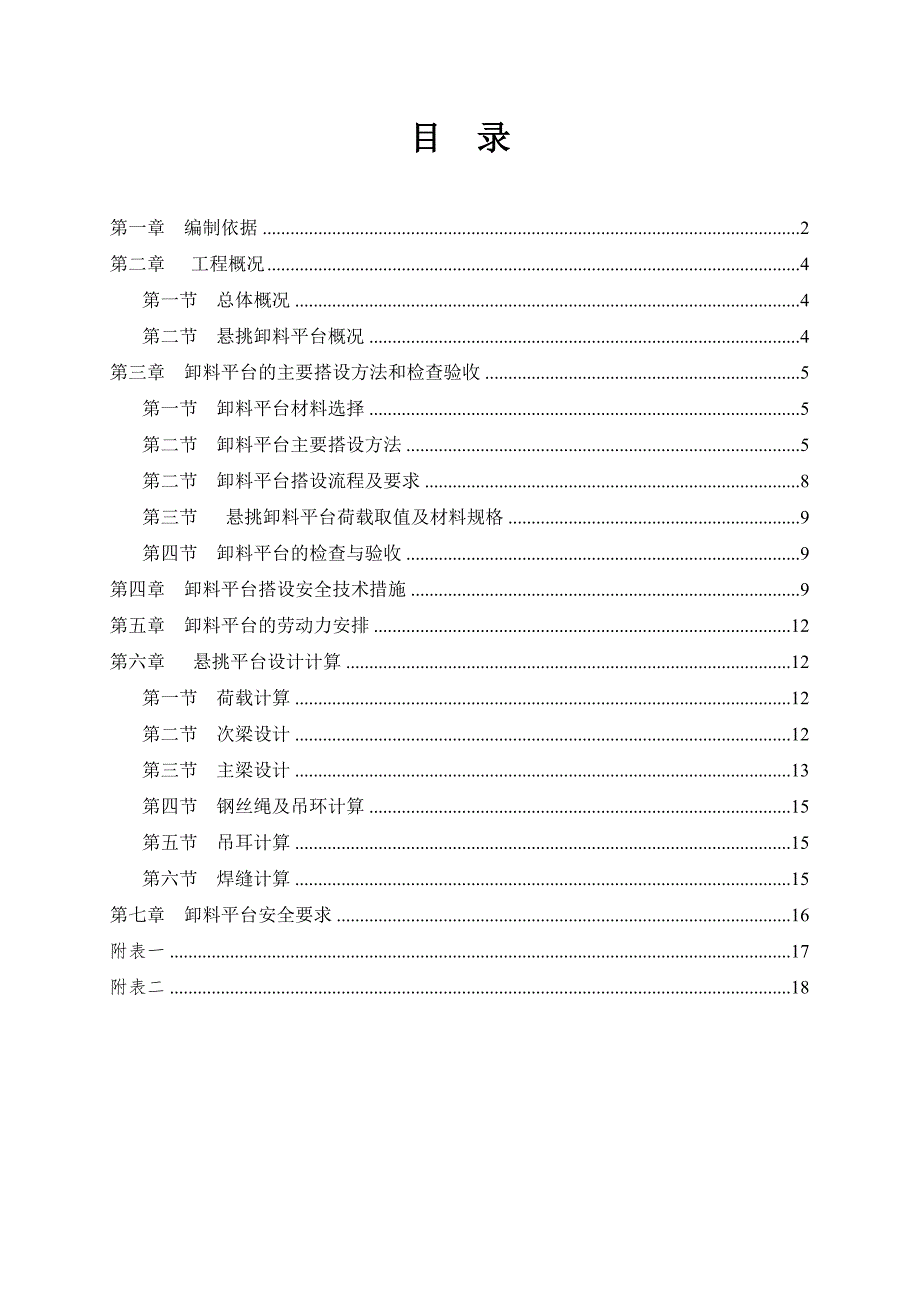

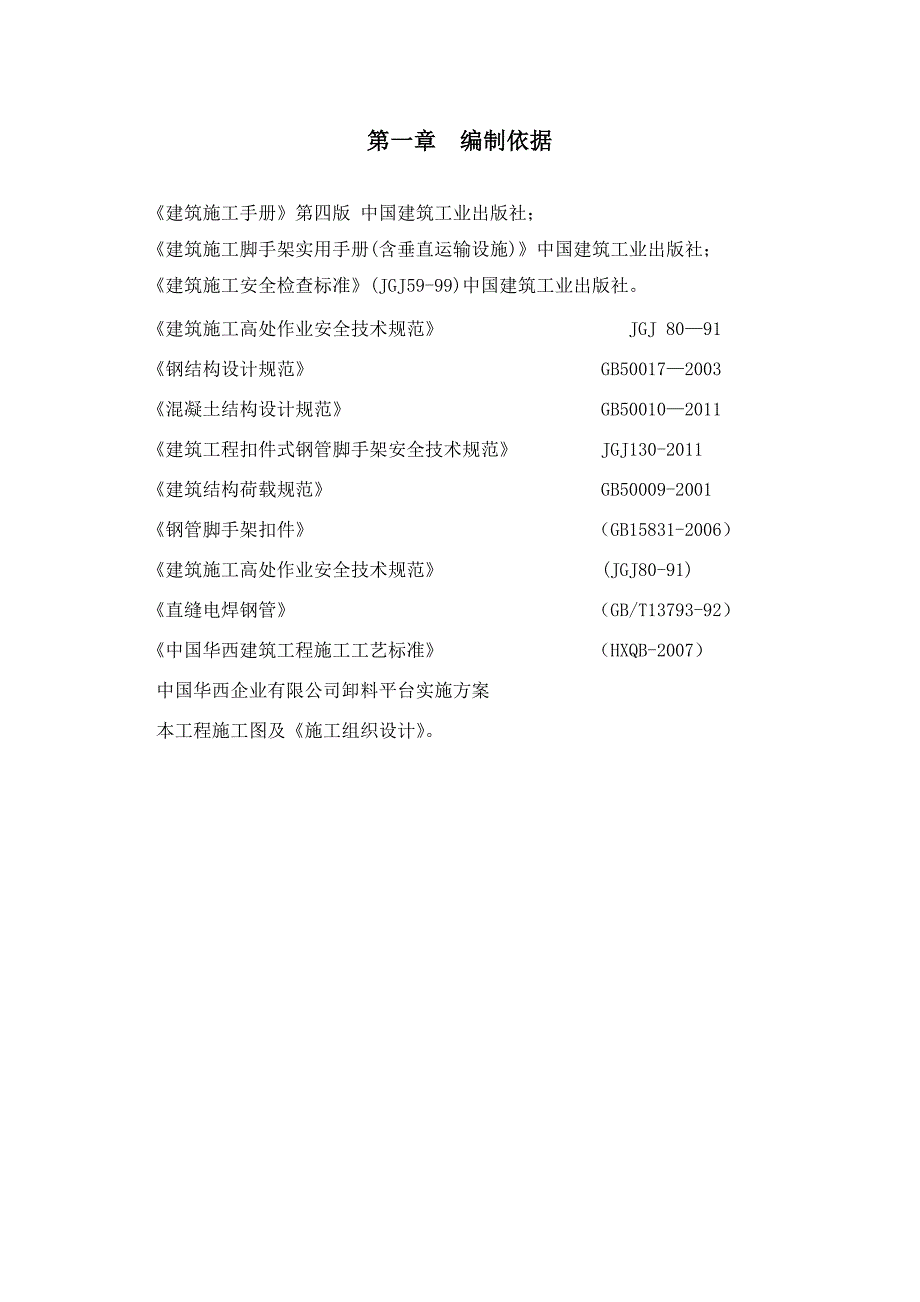

1、目 录 第一章 编制依据2第二章工程概况4第一节 总体概况4第二节 悬挑卸料平台概况4第三章 卸料平台的主要搭设方法和检查验收5第一节 卸料平台材料选择5第二节 卸料平台主要搭设方法5第二节 卸料平台搭设流程及要求8第三节 悬挑卸料平台荷载取值及材料规格9第四节 卸料平台的检查与验收9第四章 卸料平台搭设安全技术措施9第五章 卸料平台的劳动力安排12第六章 悬挑平台设计计算12第一节 荷载计算12第二节 次梁设计12第三节 主梁设计13第四节 钢丝绳及吊环计算15第五节 吊耳计算15第六节 焊缝计算15第七章 卸料平台安全要求16附表一17附表二18第一章 编制依据 建筑施工手册第四版 中国建
2、筑工业出版社； 建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；建筑施工安全检查标准(JGJ59-99)中国建筑工业出版社。建筑施工高处作业安全技术规范 JGJ 8091钢结构设计规范 GB500172003混凝土结构设计规范 GB500102011建筑工程扣件式钢管脚手架安全技术规范 JGJ130-2011建筑结构荷载规范 GB50009-2001钢管脚手架扣件 （GB15831-2006）建筑施工高处作业安全技术规范 (JGJ80-91)直缝电焊钢管 （GB/T13793-92）中国华西建筑工程施工工艺标准 （HXQB-2007）中国华西企业有限公司卸料平台实施方案本工程施工图

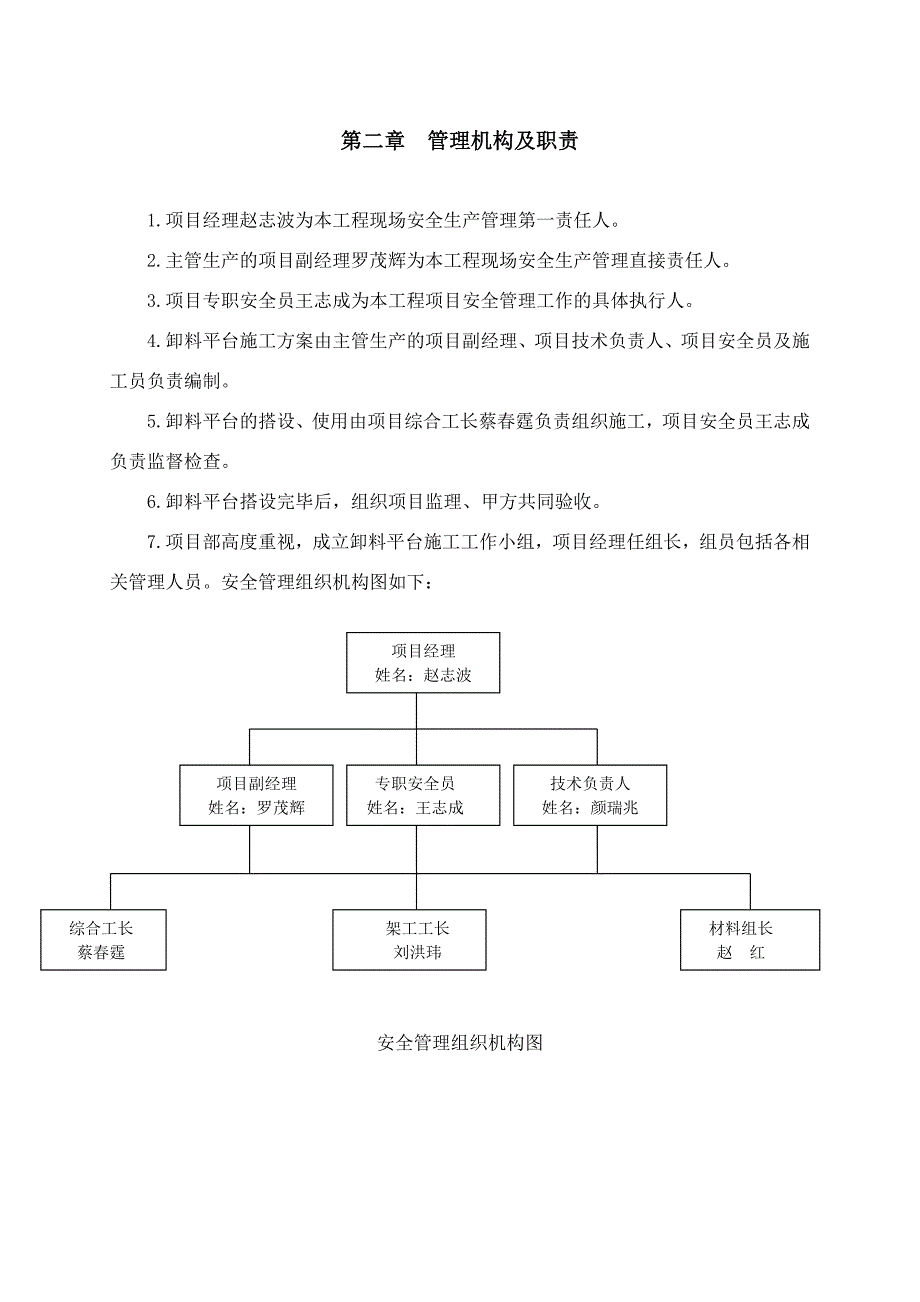

3、及施工组织设计。第二章 管理机构及职责1.项目经理赵志波为本工程现场安全生产管理第一责任人。2.主管生产的项目副经理罗茂辉为本工程现场安全生产管理直接责任人。3.项目专职安全员王志成为本工程项目安全管理工作的具体执行人。4.卸料平台施工方案由主管生产的项目副经理、项目技术负责人、项目安全员及施工员负责编制。5.卸料平台的搭设、使用由项目综合工长蔡春霆负责组织施工，项目安全员王志成负责监督检查。6.卸料平台搭设完毕后，组织项目监理、甲方共同验收。7.项目部高度重视，成立卸料平台施工工作小组，项目经理任组长，组员包括各相关管理人员。安全管理组织机构图如下：项目经理姓名：赵志波项目副经理姓名：罗茂辉
4、专职安全员姓名：王志成技术负责人姓名：颜瑞兆综合工长蔡春霆架工工长刘洪玮材料组长赵 红安全管理组织机构图第三章 工程概况第一节 总体概况序号项 目内 容1工程名称华南摩尔主题购物公园北大资源御湾商住区地下车库二期、3-5、11、12、13、15、38-43、58-63、6-10、49-54、64-66号楼工程2工程地点东莞市万江区新城金曲路18号3工程规模及特征本工程为商住楼，工程由29栋3F别墅和4栋25-33F塔楼组成，总用地面积.278M2 ,总建筑面积.29M2，其中地上建筑面积为.16 M2，地下室建筑面积为35205.13 M2。容积率为2.13，绿化率为36.65%。 4投资单位
5、东莞市三元盈晖投资发展有限公司5设计单位深圳机械院建筑设计有限公司6监理单位东莞市鸿业工程建设监理有限公司7工期要求开工时间为2011年10月20日，预计竣工时间为2013年11月11日，工期为753天。8工程质量合格，创东莞市优良样板工程第二节 悬挑卸料平台概况本工程11#、12#、13#、15#楼为高层商住楼，外脚手架采用导坐式提升架，卸料平台拟定采用型钢悬挑悬挑卸料平台。本工程悬挑卸料平台采用16#工字钢做主梁，14#工字钢做次梁。11#、12#、13#、15#楼工具式卸料平台按照导坐式升降脚手架施工方案搭设，11#、12#、13#、15#楼根据需要，另行搭设型钢悬挑卸料时按此方案执行。
6、悬挑卸料平台限载1.5t。悬挑卸料平台平面布置图详附件一。本方案仅针对华南摩尔主题购物公园北大资源御湾商住区地下车库二期、3-5、11、12、13、15、38-43、58-63、6-10、49-54、64-66号楼工程编制。第四章 卸料平台的主要搭设方法和检查验收第一节 卸料平台材料选择 1、主梁槽钢采用16号工字钢，次梁采用14号工字钢。钢材强度等级不低于Q235，其质量符合现行国家标准碳素钢结构（GB/T 700）和低合金高强度结构钢GB/T 1591的规定。 2、18mm厚180mm高木挡脚板、A3钢脚手板符合要求。 3、斜拉卸荷钢丝绳采用18.5，619钢丝绳。 4、预埋卡环、吊环采用
7、的直径为20.0 mm，HPB235圆钢。第二节 卸料平台搭设参数及施工工艺一、参数要求1.卸料平台主梁采用钢管落地式卸料平台，堆载区域大小25003000，平台设计限载1.5t。主梁工字钢间距2500，次梁工字钢间距1000。2.平台立面面防护采用48.33.6普通钢管护栏，与建筑物相接的一边不做护栏，护栏立杆高1200，护栏立杆间距同下部此梁工字钢间距。沿护栏四周设置两道通长水平杆，间距600。3.平台的平面尺寸主要考虑模板和木枋的长度和钢支撑长度，外挑长度按4.7m，宽度2.50m设计；4.主梁选用16号工字钢，次梁选用14号工字钢，次梁每端与主梁焊接，其间距为1.0m；上面铺3厚钢板；
8、5.平台一端搁置在钢筋混凝土梁上，用两个卡环固定，另一端用钢丝绳通过花篮螺栓斜拉固定在上一楼层的梁上二、工艺流程1.搭设施工准备工作放线定位预埋卡环、吊环安放主梁工字钢卸荷钢丝绳斜拉焊接次梁工字钢焊接立杆防滑支座、吊耳铺设钢脚手板安装防护栏杆立挂密目式安全网2.拆除施工设置警戒区域拆除护栏安全网拆除防护栏杆拆除钢脚手板拆除次梁工字钢拆除斜拉钢丝绳拆除主梁工字钢拆除卡环吊环3 主梁与次梁连接点详图4 卡环及吊环详图5吊耳详图第三节 卸料平台搭设流程及要求 卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四
9、条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下： 1、悬挑式卸料平台按现行的相应规范进行设计，其结构构造能防止左右晃动。 2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。 3、钢丝绳构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。 4、设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环用20钢筋制作。 5、悬挑式卸料
10、平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡于不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。 6、台面面铺脚手板。 7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。 8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。 9、悬挑式卸料平台使用时，应有专人进行检查，建立建材台帐，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。 10、卸料平台上显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。第四节 悬挑卸料平台荷载取值及材料规格卸
11、料平台荷载取值：卸料平台的取值以塔吊一吊的重量为参考依据,即限载1.5t,并严禁集中堆载,实际计算时考虑施工的不确定因素较多,偏于安全考虑,取均布施工荷载2.5kN/m2，即平台按总受力2.5 kN/m22.5m3.0m=2.2t计算,并以集中荷载为8kN验算平台的受力状况。第五节 卸料平台的检查与验收 1、必须由持有效上岗证的专业技术人员搭设；2、搭设完成必须进行验收和检查，发现有不符合要求的应迅速整改，并追究责任第五章 卸料平台安装和拆除安全技术措施第一节 施工前的安全准备工作1.熟悉施工图纸及卸料平台搭设方案，掌握工程结构特点。2.施工前由技术负责人组织专职安全员、主管工长对班组进行技术
12、交底，详细讲述施工方案设计的重点和难点，着重阐述施工操作要点和安全注意事项，交底双方应履行签字手续。3施工前组织对施工班组进行安全教育，组织工人观看安全教育VCD。4.作业前，应检查架工是否经过专业培训，检查其上岗证和体检证明。5.作业前，安全员应检查操作工是否酒后作业，检查安全帽、安全带、防滑胶鞋等防护用品是否正确佩戴。第二节 施工安全技术措施1、质量保障措施 (1)操作人员作业前必须进行岗位技术培训与安全教育。 (2)技术人员在卸料平台搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。 (3)卸料平台必须严格依据本施工方案进行搭设，搭设时，技术人员必须在现场监督搭设情况，保
13、证搭设质量达到设计要求。 (4)卸料平台搭设完毕，依据施工方案与单项作业验收表对卸料平台进行验收，发现不符合要求处，必须限时或立即整改。 2、安全保障措施 (1)操作人员必须持有登高作业操作证方可上岗。 (2)卸料平台在搭设(拆卸)过程要做到文明作业，不得从卸料平台上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得施工。 (3)在卸料平台上施工的各工种作业人中应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。 (4)雨天及六级以上大风等天气严禁进行卸料平台搭设、拆除工作。 (5)应设专人负责对卸料平台进行经常检查和保修。 A 在下列情况下，必须对卸料平台进行检查 a 在六级大风和大雨后 b 停用超过二个月，复工前。 B 检查保修项目 a 平台位置、钢丝绳、卡扣等构件是否符合施工方案的要求； b 卸料平台卡扣是否松动、钢丝绳是否完好； c 安全防护措施是否符合要求。 (6)搭拆卸料平台期间，地面应设置围栏和警戒标志，严禁非操作人员入内。 （7）搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出其中机械。 （8）平台每天使用前必须对平台的钢丝绳，吊环辅设的
