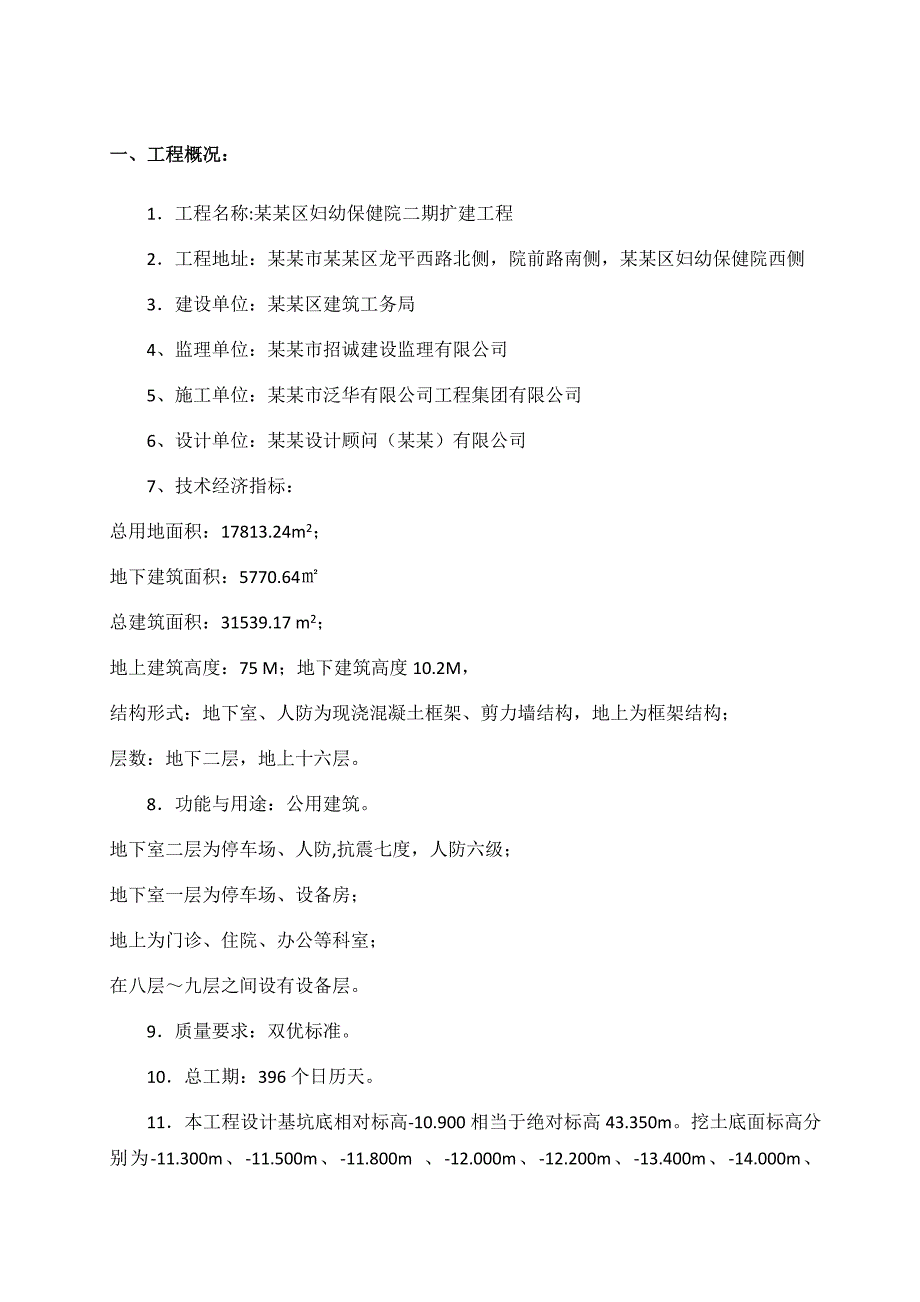

1、一、工程概况：1工程名称:某某区妇幼保健院二期扩建工程2工程地址：某某市某某区龙平西路北侧，院前路南侧，某某区妇幼保健院西侧3建设单位：某某区建筑工务局 4、监理单位：某某市招诚建设监理有限公司5、施工单位：某某市泛华有限公司工程集团有限公司6、设计单位：某某设计顾问（某某）有限公司7、技术经济指标：总用地面积：17813.24m2；地下建筑面积：5770.64总建筑面积：31539.17 m2；地上建筑高度：75 M；地下建筑高度10.2M，结构形式：地下室、人防为现浇混凝土框架、剪力墙结构，地上为框架结构；层数：地下二层，地上十六层。8功能与用途：公用建筑。地下室二层为停车场、人防,抗震七

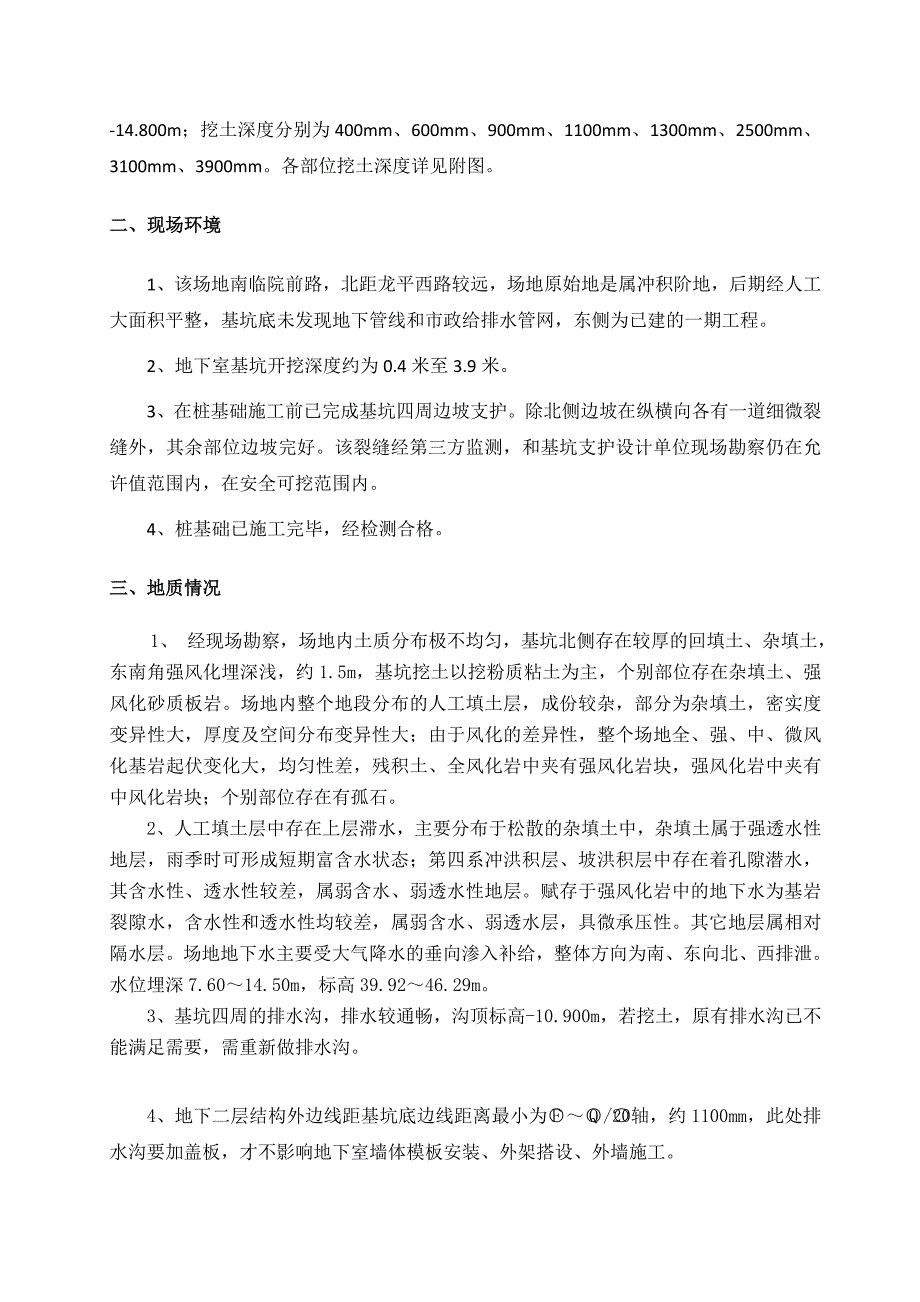

2、度，人防六级；地下室一层为停车场、设备房；地上为门诊、住院、办公等科室；在八层九层之间设有设备层。9质量要求：双优标准。10总工期：396个日历天。11本工程设计基坑底相对标高-10.900相当于绝对标高43.350m。挖土底面标高分别为-11.300m、-11.500m、-11.800m 、-12.000m、-12.200m、-13.400m、-14.000m、-14.800m；挖土深度分别为400mm、600mm、900mm、1100mm、1300mm、2500mm、3100mm、3900mm。各部位挖土深度详见附图。二、现场环境1、该场地南临院前路，北距龙平西路较远，场地原始地是属冲积阶
3、地，后期经人工大面积平整，基坑底未发现地下管线和市政给排水管网，东侧为已建的一期工程。2、地下室基坑开挖深度约为0.4米至3.9米。3、在桩基础施工前已完成基坑四周边坡支护。除北侧边坡在纵横向各有一道细微裂缝外，其余部位边坡完好。该裂缝经第三方监测，和基坑支护设计单位现场勘察仍在允许值范围内，在安全可挖范围内。4、桩基础已施工完毕，经检测合格。三、地质情况 1、 经现场勘察，场地内土质分布极不均匀，基坑北侧存在较厚的回填土、杂填土，东南角强风化埋深浅，约1.5m，基坑挖土以挖粉质粘土为主，个别部位存在杂填土、强风化砂质板岩。场地内整个地段分布的人工填土层，成份较杂，部分为杂填土，密实度变异性大
4、，厚度及空间分布变异性大；由于风化的差异性，整个场地全、强、中、微风化基岩起伏变化大，均匀性差，残积土、全风化岩中夹有强风化岩块，强风化岩中夹有中风化岩块；个别部位存在有孤石。2、人工填土层中存在上层滞水，主要分布于松散的杂填土中，杂填土属于强透水性地层，雨季时可形成短期富含水状态；第四系冲洪积层、坡洪积层中存在着孔隙潜水，其含水性、透水性较差，属弱含水、弱透水性地层。赋存于强风化岩中的地下水为基岩裂隙水，含水性和透水性均较差，属弱含水、弱透水层，具微承压性。其它地层属相对隔水层。场地地下水主要受大气降水的垂向渗入补给，整体方向为南、东向北、西排泄。水位埋深7.6014.50m，标高39.92

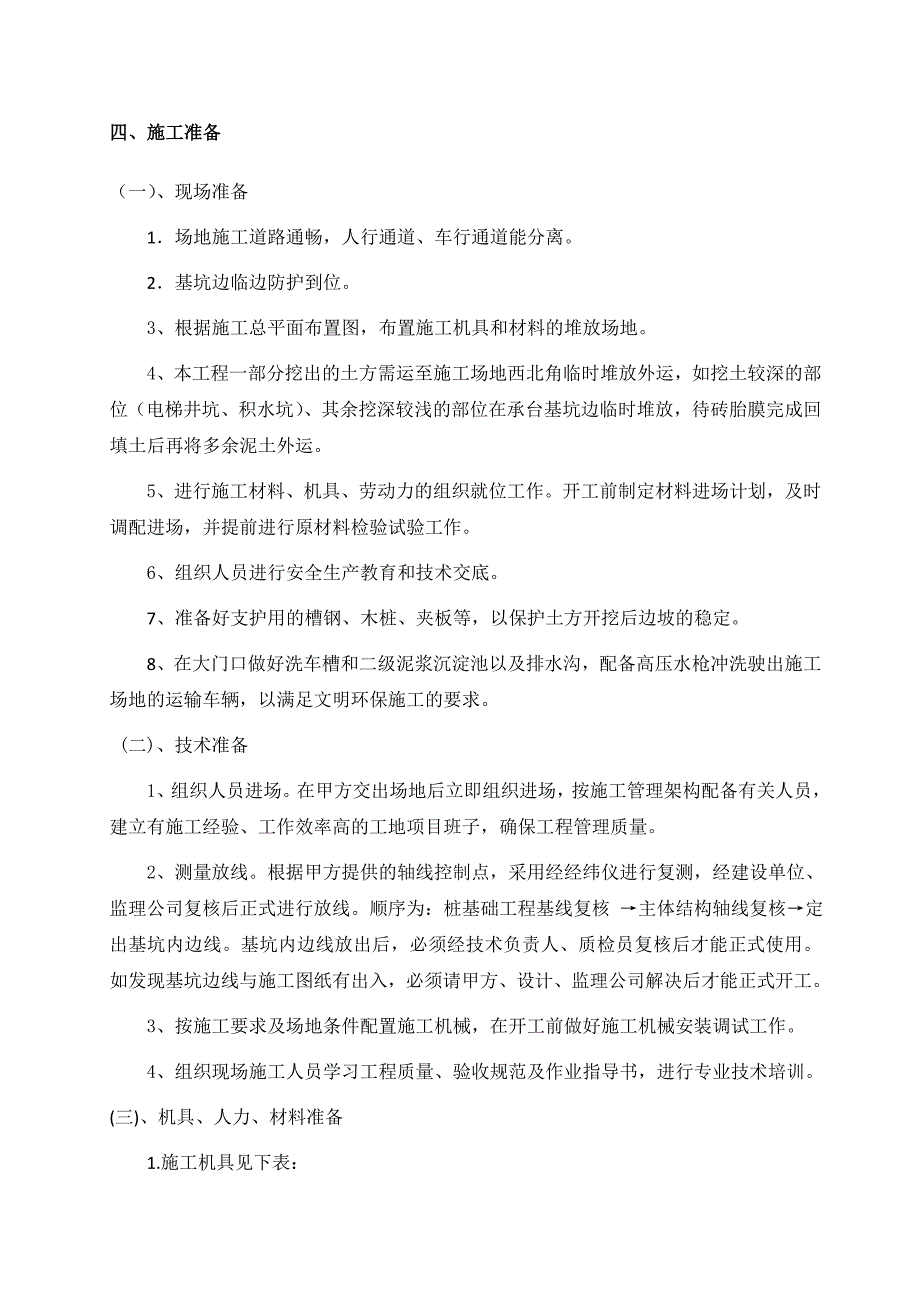

5、46.29m。3、基坑四周的排水沟，排水较通畅，沟顶标高-10.900m，若挖土，原有排水沟已不能满足需要，需重新做排水沟。 4、地下二层结构外边线距基坑底边线距离最小为/轴，约1100mm，此处排水沟要加盖板，才不影响地下室墙体模板安装、外架搭设、外墙施工。 四、施工准备（一）、现场准备1场地施工道路通畅，人行通道、车行通道能分离。2基坑边临边防护到位。3、根据施工总平面布置图，布置施工机具和材料的堆放场地。4、本工程一部分挖出的土方需运至施工场地西北角临时堆放外运，如挖土较深的部位（电梯井坑、积水坑）、其余挖深较浅的部位在承台基坑边临时堆放，待砖胎膜完成回填土后再将多余泥土外运。5、进行施
6、工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，及时调配进场，并提前进行原材料检验试验工作。6、组织人员进行安全生产教育和技术交底。7、准备好支护用的槽钢、木桩、夹板等，以保护土方开挖后边坡的稳定。8、在大门口做好洗车槽和二级泥浆沉淀池以及排水沟，配备高压水枪冲洗驶出施工场地的运输车辆，以满足文明环保施工的要求。 (二)、技术准备1、组织人员进场。在甲方交出场地后立即组织进场，按施工管理架构配备有关人员，建立有施工经验、工作效率高的工地项目班子，确保工程管理质量。2、测量放线。根据甲方提供的轴线控制点，采用经经纬仪进行复测，经建设单位、监理公司复核后正式进行放线。顺序为：桩基础工程
7、基线复核 主体结构轴线复核定出基坑内边线。基坑内边线放出后，必须经技术负责人、质检员复核后才能正式使用。如发现基坑边线与施工图纸有出入，必须请甲方、设计、监理公司解决后才能正式开工。3、按施工要求及场地条件配置施工机械，在开工前做好施工机械安装调试工作。4、组织现场施工人员学习工程质量、验收规范及作业指导书，进行专业技术培训。(三)、机具、人力、材料准备1.施工机具见下表：序号设备名称型号规格单位数量1反铲挖掘机1m3台12反铲挖掘机0.5m3台13自卸汽车5T辆24污水泵台85水准仪S3台16经纬仪J2台17配电箱只68锯桩机台2挖掘机数量的验算：挖土面积约3350m2，平均按挖深0.8m计
8、；总挖土方量2680m3工期12天224m3/天,容量为1m3每台挖掘机每10分钟开挖土方12m3，由于挖桩间土，考虑效率降低，按10分钟开挖土方8m3土计，每小时开挖土方48m3，每天工作6小时，每台勾机每天开挖土方量：48m3/小时6小时288m3。1台勾机能满足要求。另一台容量为0.5m3的挖掘机配合挖桩间土、转土。汽车数量的验算：每天出土224m3，按70%转运至基坑外的指定堆土点，即22470%=156.8 m3，每辆汽车每车装载4m3，每辆汽车路上来回10分钟，装卸车10分钟,共用时间为20分钟/次,平均每辆汽车每天工作8小时计算,每天能运土24次，每天能运土244=96 m3，9
9、62=192m3，2台汽车能满足要求。2、劳动力组织：每台挖机操作人员1人，指挥1人，挖土工10人（两部挖机）跟机清理，负责桩边土、边坡及基槽底整平。凿桩头工：6人，负责桩头的切割及凿除。五、进度安排根据总进度计划安排，土方开挖及人工清理共计划15天时间完成，土方工期安排如下：1土方开挖及人工清理计划12天。2凿桩头7天，在土方开挖2天后进入。3浇承台垫层砼、砌砖模及时跟进。4、施工期间安排专人进行汽车冲洗和场地出入口的清扫，并派专人指挥车辆的进出，使出土工作有序进行。六、土方开挖基坑开挖方式应根据基坑面积大小、开挖深度和工程环境条件等因素而定。开挖路线见附图：（1）分段开挖1开挖面布置（1）
10、、土方开挖分为施工段和施工段两条路线，以轴为第施工段、轴为第施工段，先挖好第施工段，再挖第施工段，均由南向北开挖。（2）、为了加快工程进度,尽量减少雨天对土方工程的影响，有机结合锯桩头、浇承台砼垫层、砌砖胎模施工，采取先挖电梯井、积水井，然后再大面积开挖。具体施工开挖方法如下： a.先挖/、/轴积水井、电梯基坑土方，待砌好砖胎模后再开挖周边土方；b.然后开挖基坑南侧土方，由南向北分段开挖；c.最后开挖基坑北侧土方,由东向西开挖。2放线A、进行建筑轴线、标高控制点的测放，对永久控制点要进行保护。B、本工程由于开挖过程中采用6台抽水泵排水及降水，保证基槽不积水。C、将基底控制标高-10.000m引
11、到安全可靠位置，土方开挖时，要随时测量开挖深度，与挖土机指挥者做好挖深的沟通，确保每一不同标高基坑均在设计高度，无超挖或挖不到位现象，挖土机挖至基底上250厚位置，打入木桩或在桩基上标上基底深度，由人工开挖平整至设计高度。3、开挖作业土方开挖采用挖机为主、人工为辅的作业方式。挖土机挖土时要有专人指挥，控制好挖深，严禁超深，以免扰动原土结构。采用分层分段开挖，上层用1m3挖机，下层用0.5m3挖机挖桩间土，挖含水量大、淤泥的土需加钢板垫防止挖机下陷，不得局部挖深造成卸荷过快，引起边坡产生过大变形。以挖土底标高为-13.000为例，分层挖土示意图如下：挖土深度较深的电梯井、积水坑，挖土深度2100
12、3900mm，现场若有条件放坡的按1：0.3放坡，如东南侧全风化埋深浅，土质较好，可考虑放坡，若土质差，如东北角，在坑周边用反铲把支护松木、工字钢压入土中，在工字钢内凹槽内插入钢板或夹板，用于挡土。如下图所示：在余下的250厚土方由人工开挖至设计标高并清理基底，随清随由挖机将清好的土方挖走，要求清好后的土方即达到施工要求。挖出的土不得堆放在边坡顶上，需及时运走。土方开挖时，需对挖机手、挖土工人进行交底，说明工程桩位置、密度及大致埋深情况。挖到桩位置时须小心开挖，不要碰到桩身，先由人工将桩边土剥离开，再根据挖斗宽确定是否由挖机挖除桩间土。电梯井基坑挖土1-1.5m后，周边支护松木、工字钢提前用反
13、铲压入土中。开挖好后根据放出的设计标高线用切割机将桩头切割，不能用横锤重凿，确保桩身不被破坏，桩面平整。为保证土方顺利开挖、基坑干燥，场地降水采用明沟排水，于坑周边设集水坑，人工清理成形，土方开挖和基础施工过程中利用抽水泵抽水。桩头凿除后，检查桩头偏差情况，如有偏差，应会同设计、监理单位商定处理；将桩位偏差检查情况做好记录，并绘制桩位竣工图。七、排水措施基坑排水包括地表水处理、边坡排水和基坑中水的处理。1、地表水处理：边坡顶已设置300300排水沟，排水沟用水泥砂浆批荡，防止地表水及雨水渗入边坡护壁内。施工前检查排水沟、排水管是否通畅、积水、渗漏，若存在问题及时处理，使地面积水经沉淀池排入市政
14、下水道，及时清理沟内淤泥。在排水沟的的转角处、间距50m设集水坑500X500X800，用砖砌，水泥砂浆批荡。2、边坡排水的处理：基坑四周在边坡支护时已设有排水沟，但不能满足承台土方开挖排水的需要，需重新施工排水沟，排水沟尺寸为300300mm（如下图所示），排水沟顶标高为-11.300m，原基坑边坡脚标高为-10.900，边坡排水全部排入排水沟。排水沟内侧的砖砌体，同时起到边坡支护作用，使基坑边坡脚无裸露土体，按1000预埋50PVC泄水孔。在基坑的四个拐角处及南北侧中间位置设集水井，采用800预制市政排水井圈，集水井高3000mm，内抛砾石以防泥浆进入，用6台潜水泵进行抽水，抽至坑顶排水沟
15、；集水井在承台土方开挖前做好，起到降水作用。3、基坑中水的排出基坑周边挖土深度400mm，含水量不大，主要考虑下雨天水的排除，可通过自然排水就近排到排水沟，电梯井、积水井等挖土深度较多的部位，在坑边挖积水坑，及时用水泵把水抽至排水沟。八、边坡防护措施基坑周边除南侧/轴承台挖土深度1100mm 、/轴承台挖土深度900mm、/轴承台除挖土深度600mm外,其余部位挖土深度均为400mm,利用排水沟内侧180mm墙做边坡防护。/轴、/轴、/轴承台靠近边坡一侧,插入钢管、用夹板挡土。待砌好砖胎模后及时回填。轴、轴、轴、轴承台距基坑底边线约810m，绝大部分挖土深度6001300mm，/、距基坑底边线约12m,挖土深度1300mm,对边坡影响不大，可不考虑边坡防护。/、/、/等集水井、电梯井部位挖土深度2100-3900mm,距基坑边坡底边线约10m,具备放坡条件的按1:0.3放坡,不能放坡的,采用直壁开挖,周边打入工字钢在凹槽内插入钢板、夹板
