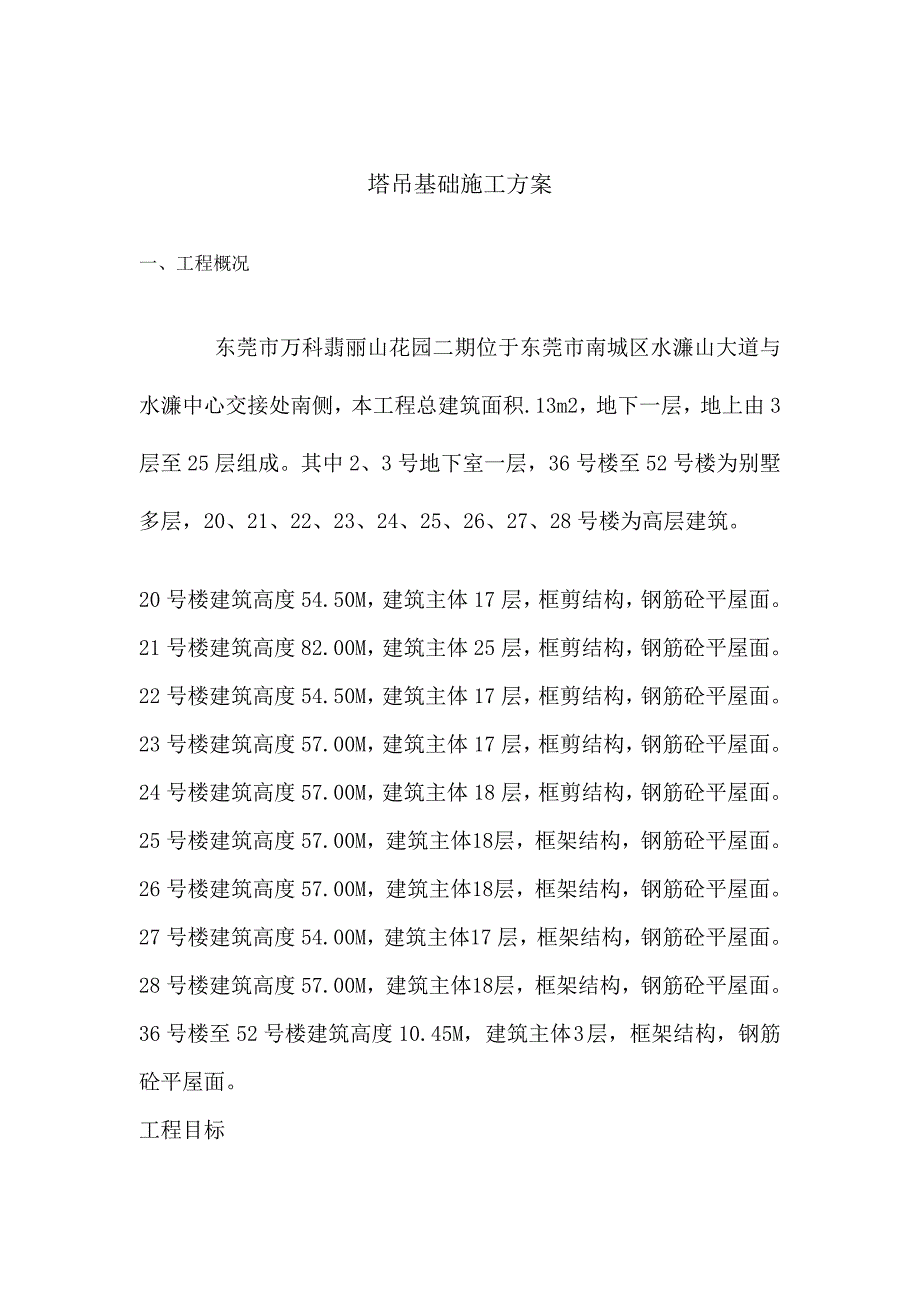

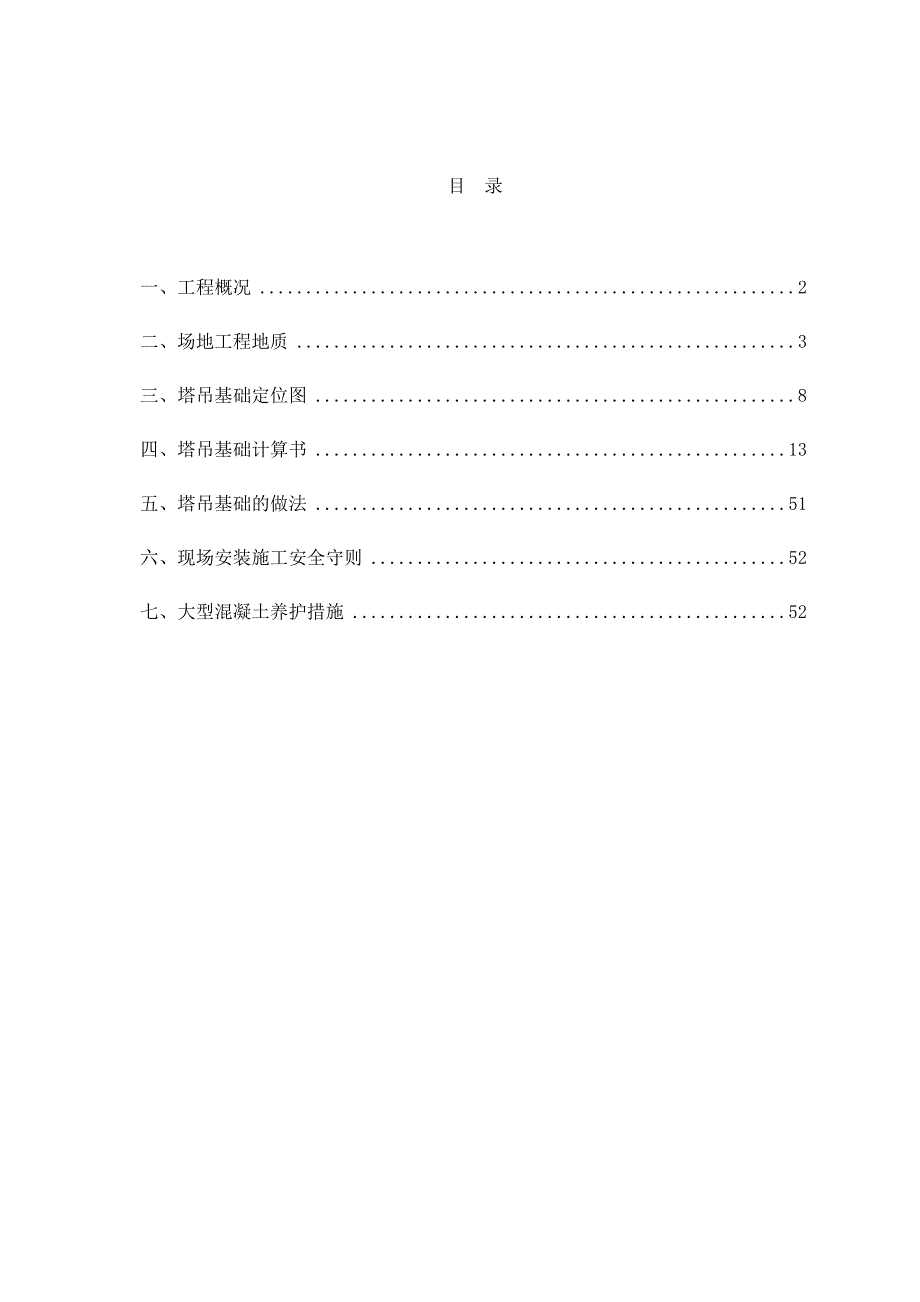

1、目 录一、工程概况2二、场地工程地质3三、塔吊基础定位图8四、塔吊基础计算书13五、塔吊基础的做法51六、现场安装施工安全守则52七、大型混凝土养护措施52塔吊基础施工方案一、 工程概况 东莞市万科翡丽山花园二期位于东莞市南城区水濂山大道与水濂中心交接处南侧，本工程总建筑面积.13m2，地下一层，地上由3层至25层组成。其中2、3号地下室一层，36号楼至52号楼为别墅多层，20、21、22、23、24、25、26、27、28号楼为高层建筑。20号楼建筑高度54.50M，建筑主体17层，框剪结构，钢筋砼平屋面。21号楼建筑高度82.00M，建筑主体25层，框剪结构，钢筋砼平屋面。22号楼建筑高度
2、54.50M，建筑主体17层，框剪结构，钢筋砼平屋面。23号楼建筑高度57.00M，建筑主体17层，框剪结构，钢筋砼平屋面。24号楼建筑高度57.00M，建筑主体18层，框剪结构，钢筋砼平屋面。25号楼建筑高度57.00M，建筑主体 18 层，框架结构，钢筋砼平屋面。26号楼建筑高度57.00M，建筑主体 18 层，框架结构，钢筋砼平屋面。27号楼建筑高度54.00M，建筑主体 17层，框架结构，钢筋砼平屋面。28号楼建筑高度57.00M，建筑主体 18 层，框架结构，钢筋砼平屋面。36号楼至52号楼建筑高度10.45M，建筑主体 3 层，框架结构，钢筋砼平屋面。工程目标质量目标确保东莞优良样
3、板工程，争创广东省优良样板工程安全、文明施工目标确保东莞市安全生产、文明施工优良样板（“双优”）工地，争创广东省安全生产、文明施工优良样板（“双优”）工地 考虑本工程及现场垂直和水平运输的实际需要，我司在现场共设置6台塔吊， 1#、2#、3#、4#、5#、6#为长沙市京龙工程有限公司生产的 QTZ80（5613）自升塔式起重机。1#塔吊安装高度72.3M2#塔吊安装高度74.25M3#塔吊安装高度25M4#塔吊安装高度75M5#塔吊安装高度99.65 M6#塔吊安装高度75.2 M场地工程地质本工程建设单位委托韶关地质工程勘察院对工程场地进行地质勘察。根据地质勘察报告，按地层成因类型和岩土层性
4、质，场区内地层自上而下分为：人工填土层、第四系冲积层、第四系坡积层、第四系残积层、及燕山期、花岗岩五大单元层。详细描述如下：1、填土（层序号为1）：褐黄色，松散，很湿，由粘性土组成，新近堆填。于ZK1、ZK5、ZK6、ZK9、ZK10、ZK18、ZK60、ZK61、ZK64、ZK65、ZK67、ZK72、ZK74ZK107、ZK111ZK113、ZK116、ZK117、ZK129ZK134、ZK136、ZK140、ZK147ZK154、ZK156ZK158共70个孔有揭露。揭露层厚0.309.00m，平均3.84m；层顶标高38.5759.85m,平均43.05m。 2、第四系冲积层 细中砂（
5、层序号2-1）：灰色，灰黑色，饱和，松散状为主，局部稍密，由细中粒石英组成，含粘粒。于ZK1、ZK84、ZK85、ZK94、ZK95、ZK150、ZK151共7个孔有揭露。揭露层厚1.204.00m，平均2.71m；层顶埋深3.007.00m,平均4.50m；层顶标高33.5839.45m,平均35.92m。 粘土（层序号2-2）：灰色，湿，可塑，由粘粒组成，含少量砂粒。于ZK1、ZK5、ZK76、ZK83、ZK84、ZK85、ZK88、ZK89、ZK93、ZK94、ZK96、ZK97、ZK147、ZK148、ZK149、ZK151、ZK153共17个孔有揭露。揭露层厚1.306.50m，平均
6、2.89m；层顶埋深3.009.00m,平均5.88m；层顶标高30.8038.25m,平均34.03m。 含粘性土粉细砂（层序号2-3）：灰白色，灰色，稍密状为主，饱和，由细中粒石英组成，含较多粘粒。于ZK5、ZK81、ZK82、ZK83、ZK88、ZK89、ZK90、ZK95、ZK152共9个孔有揭露。揭露层厚2.004.00m，平均2.47m；层顶埋深2.509.00m,平均6.60m；层顶标高29.6136.6m,平均32.78m。 3、第四系坡积层：含砂粉质粘土（层序号3）：浅红色，湿，可塑-硬塑状，由粘粒及粉粒组成，含砂粒。于ZK2ZK4、ZK6ZK22、ZK62、ZK63、ZK7
7、1、ZK73ZK75、ZK78、ZK82、ZK85ZK87、ZK90ZK93、ZK98、ZK100ZK102、ZK104ZK108、ZK111ZK113、ZK116、ZK117、ZK129、ZK153、ZK156、ZK157、ZK160共54个孔有揭露。揭露层厚0.807.70m，平均2.92m；层顶埋深09.00m,平均2.36m；层顶标高29.8662.71m,平均43.55m。4、第四系残积层：为花岗岩风化残积土，描述如下：砂质粘性土（层序号4）：褐黄色，稍湿，可塑-硬塑;由粘粒及粉粒组成，含砂及砾，残留原岩结构，遇水易软化。于ZK1ZK17、ZK20ZK22、ZK60、ZK61、ZK6
8、4ZK80、ZK82ZK84、ZK86、ZK87、ZK89ZK91、ZK93、ZK96ZK117、ZK129、ZK132、ZK133、ZK134、ZK136、ZK140、ZK141、ZK144ZK147、ZK149、ZK150、ZK152ZK155、ZK157、ZK158共89个孔有揭露。揭露层厚0.6015.50m，平均4.88m；层顶埋深013.80m,平均4.53m；层顶标高27.8657.85m,平均40.81m。5、燕山期（）基岩，基岩岩性为花岗岩，按其风化程度不同可分为全风化、强风化、中风化，分述如下：全风化花岗岩（层序号5-1）：褐黄色，岩芯呈土状，手易捏碎，矿物质均已风化，干钻
9、可钻进，遇水易软化，属极软岩。于ZK1ZK4、ZK6、ZK7、ZK9ZK13、ZK15ZK17、ZK19、ZK60、ZK62、ZK63、ZK67ZK89、ZK92ZK94、ZK100ZK107、ZK111ZK116、ZK118、ZK129ZK131、ZK133、ZK134、ZK136、ZK140、ZK141、ZK144ZK147、ZK149ZK154、ZK157共81个孔有揭露。揭露层厚0.508.00m，平均3.44m；层顶埋深0.8020.90m,平均9.59m；层顶标高22.6761.21m,平均35.37m。强风化花岗岩（层序号5-2）：褐黄色，岩芯呈半岩半土状，岩块手可捏碎，矿物质基
10、本风化，风化裂隙很发育，干钻难钻进，遇水易软化，属软岩，破碎，岩体基本质量等级为级。于ZK1ZK22、ZK60ZK118、ZK129ZK137、ZK139、ZK140共110个孔有揭露。揭露层厚0.5021.80m，平均8.41m；层顶埋深023.5m，平均11.22m；层顶标高18.5859.71m，平均34.54m。中风化花岗岩（层序号5-3）：青灰色，岩芯呈碎块状、短柱状、柱状，主要矿物为石英、长石及黑云母，属较软岩，金刚石方能钻进。于ZK1、ZK2、ZK5、ZK6、ZK8ZK10、ZK13ZK17、ZK19ZK22、ZK60ZK118、ZK129ZK132、ZK134ZK136、ZK1
11、40、ZK143、ZK147ZK149、ZK152、ZK 155、ZK 158共90个孔有揭露。揭露层厚0.208.50m，平均3.84m；层顶埋深2.6037.50m,平均18.47m；层顶标高7.2953.77m,平均27.20m。6、 水文地质条件根据钻探及岩芯观察，场地内地下水主要赋存于细中砂及含粘性土粉细砂层中，赋水性一般，透水性强；其次赋存于基岩裂隙中，受上部土层地下水下渗及邻近裂隙水涌入或排出影响；素填土含水性及透水性一般，属上层滞水，为大气降水补给；粘土、含砂粉质粘土、砂质粘性土，含水性及透水性较弱。场地地下水主要受大气降水影响，以蒸发和下渗方式排泄。勘察期间测得地下稳定水位埋
12、深为0.0510.50m，个别钻孔未见地下水，稳定水位标高30.6752.05m，各孔的初见水位基本与稳定水位相近。施工期间对地下水位进行观测：晴天水位下降，雨天水位上升，水位变化幅度在2.0m左右。各孔水位埋深、标高详见勘探点一览表。场地地下水环境属类。于ZK7、ZK60、ZK111各取水样1件进行水质分析(详见水质分析报告表)。地下水主要腐蚀性指标见下表：地下水主要腐蚀性指标一览表取样孔号主要腐蚀性指标pH值侵蚀性CO2（mg/L）（HCO3-）（mmol/L）（SO42-）（mg/L）（Cl-）（mg/L）ZK76.616.061.1923.1517.04ZK606.5811.301.5
13、655.6039.52ZK1116.639.691.3848.0233.39据水质分析结果和场地环境类别判定：地下水对砼具微腐蚀性，对钢筋混凝土中的钢筋具微腐蚀性（见“水质分析报告”）。于ZK17-1、ZK109-1各取土样1件做土的腐蚀性测试：土对砼具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性，对钢结构具微腐蚀性。参照工程岩土勘察报告和相关地质资料，塔吊基础均采用预应力管桩基础。 1、2#、3#塔吊采用桩承台基础，塔吊基础尺寸5m5m1.4m，均采用4根500C80高强预应力管桩（PHC），桩长12m，基础持力层为强风岩层，地基承载力特征值fak500KN/，在基础计算时，拟按强风化岩层为
14、依据，验算其地基承载力。塔吊基础均采用商品砼浇注，砼强度等级为C35。二、塔吊基础施工要点1、场地平整后放线定位，并会同有关人员对轴线位置进行复核。2、开挖过程中，尽量减少破坏原有的基坑护坡。3、采用机械挖土直至基底设计标高上200mm左右，再用人工修平到基底标高，挖出的土方直接用于基坑回填。4、基础底垫层采用C15素混凝土100mm厚，各飘出基础边100mm,基础侧模板由现场自定。5、预埋塔吊地脚螺栓必须由专业施工人员作业，浇筑混凝土前必须经有关人员进行隐蔽验收，验收合格后才能浇筑混凝土。6、采用商品混凝土，浇混凝土浇注时采用平铺法，每层厚度不超过500mm，并振捣密实，振捣时应密切注意避免
15、碰撞钢筋和预埋塔吊地脚螺栓。7、根据塔吊的定位，塔吊基础严禁处于基坑回填土区域，在定位时考虑避免使基础处于回填土上，同时在靠基坑一侧做一定的加强措施。三、主要安全技术措施1、严格执行各项安全操作规程，施工前交任务必须要有安全交底，加强对进场职工进行安全施工教育，提高他们的自保、互保意识，充分发挥安全网、安全帽、安全带的作用。同时，坚持班前安全活动，以提高工地全体职工的安全意识，从而自觉执行我公司制订的各项安全规章制度。2、加强安全生产宣传教育工作。特殊工种必须持证上岗。各工种的工人须经安全培训和考试及格后方准进行施工作业。进入施工现场必须戴安全帽，施工人员不得穿高跟鞋和拖鞋开工，工作前和工作时间不准饮酒。3、机械挖土时应由专人指挥，防止基础超挖回填。当挖至基础持力层时马上浇注垫层混凝土，基础持力层不得长时间暴露。4、设专职安全员负责整个现场的安全检查工作，实行逐级安全交底制度，把施工安全作为头等大事来抓。5、搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂
