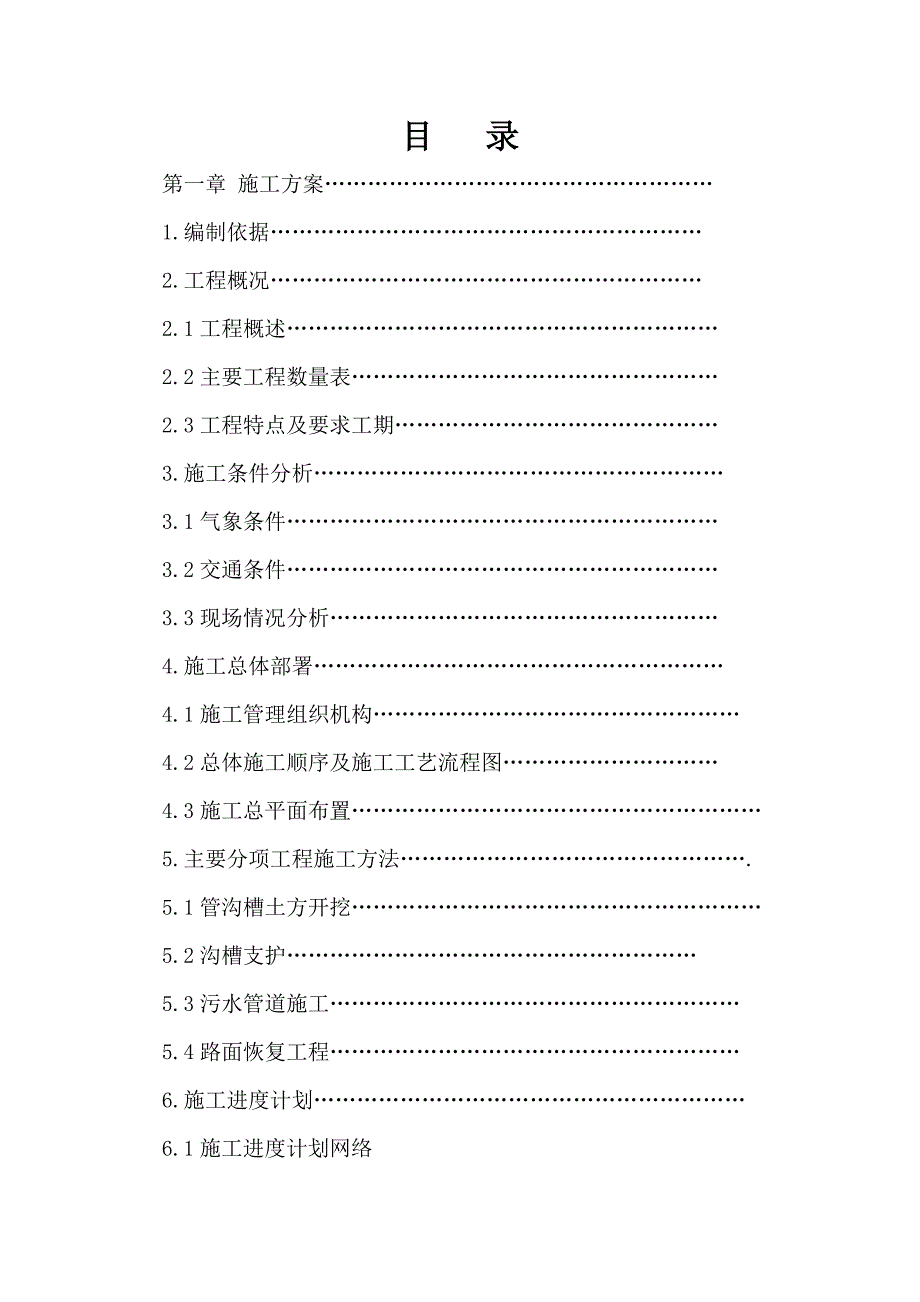

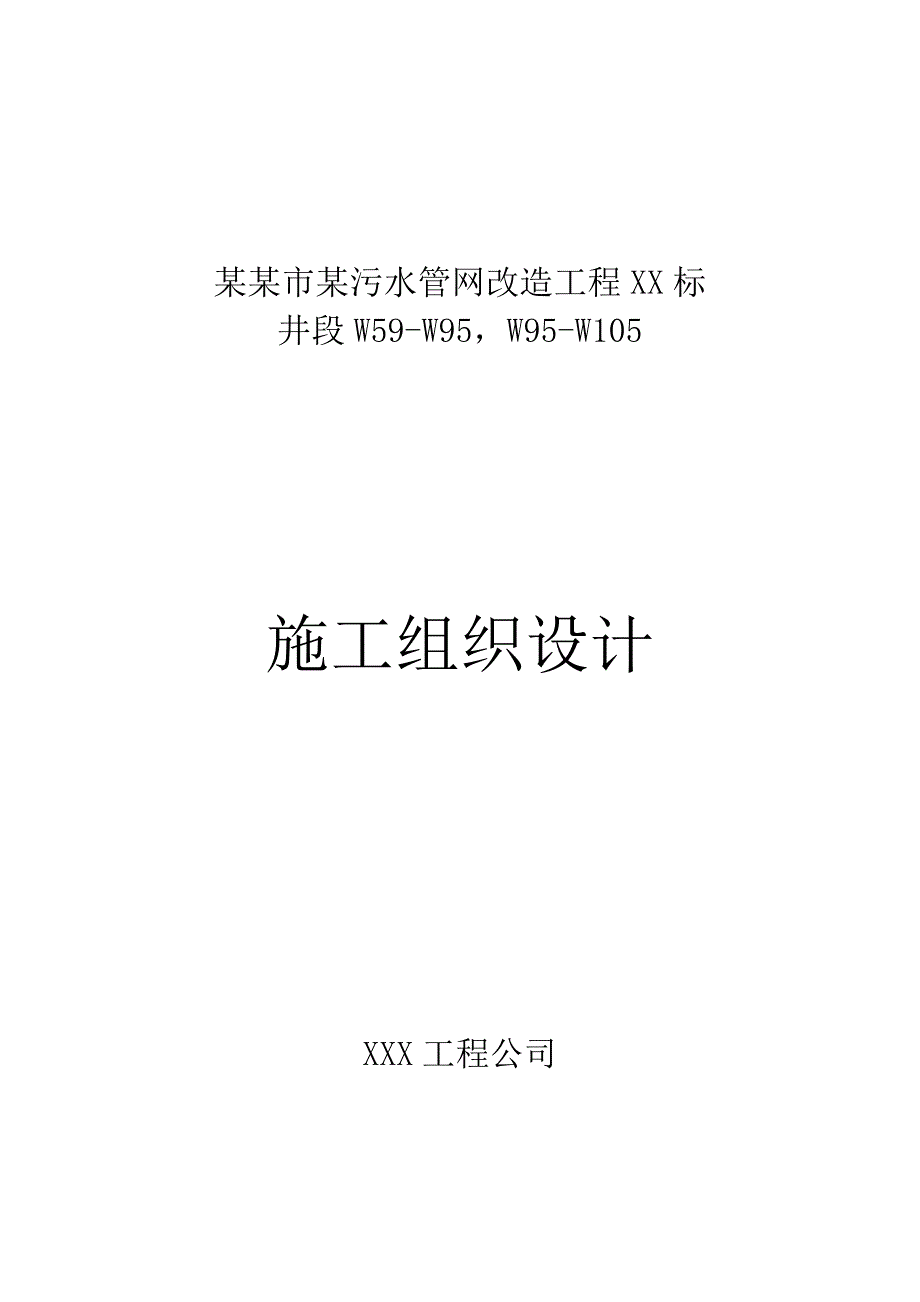

1、某某市某污水管网改造工程XX标井段W59-W95，W95-W105施工组织设计XXX工程公司目 录第一章 施工方案 1.编制依据 2.工程概况 2.1工程概述 2.2主要工程数量表 2.3工程特点及要求工期 3.施工条件分析 3.1气象条件 3.2交通条件 3.3现场情况分析 4.施工总体部署 4.1施工管理组织机构 4.2总体施工顺序及施工工艺流程图4.3施工总平面布置5.主要分项工程施工方法.5.1管沟槽土方开挖5.2沟槽支护5.3污水管道施工5.4路面恢复工程6.施工进度计划6.1施工进度计划网络6.2施工进度计划横道图7.资源使用计划7.1机械设备使用计划7.2劳动力使用计划7.3资金

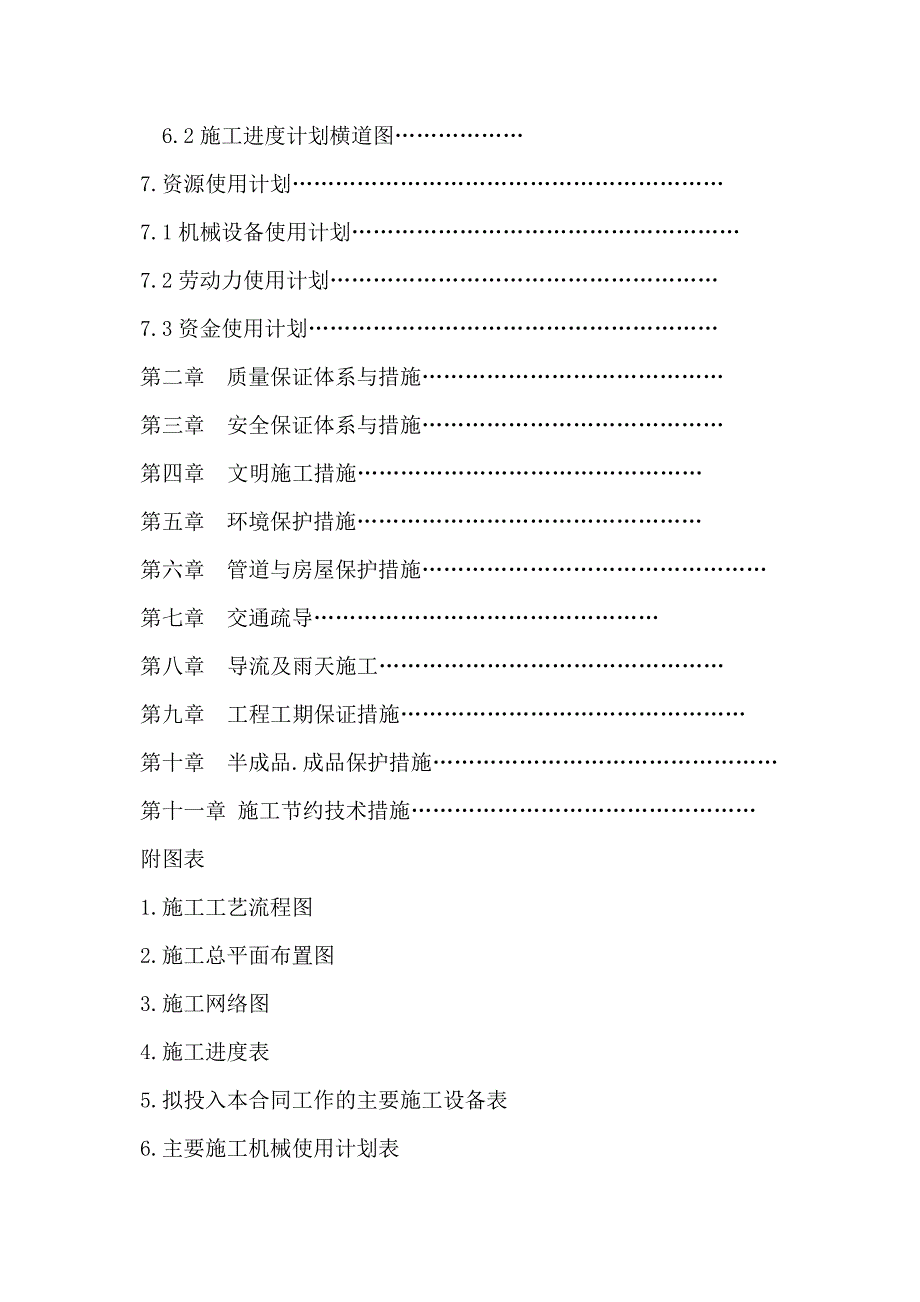

2、使用计划第二章 质量保证体系与措施第三章 安全保证体系与措施第四章 文明施工措施第五章 环境保护措施第六章 管道与房屋保护措施第七章 交通疏导第八章 导流及雨天施工第九章 工程工期保证措施第十章 半成品.成品保护措施第十一章 施工节约技术措施附图表1.施工工艺流程图2.施工总平面布置图3.施工网络图4.施工进度表5.拟投入本合同工作的主要施工设备表6.主要施工机械使用计划表7.劳动力计划表8.资金使用计划图9.基坑支护断面示意图第一章 施 工 方 案1.编制依据：1.1某某市政工程设计研究院1.1.1 某及珠江新城污水输送系统工程污水干管改建施工图变更设计(编号：99-010YP，2001年2
3、月)1.1.2排水工程通用图(1998年6月)1.2某某市政管理局市园林局招标办1.2.1某某市某污水管网改造工程XX标(井段W59W94，W95W105)招标文件(2001年3月)1.2.2本工程标前图纸答疑会议纪要(2001年3月12日)1.3规范及标准1.3.1给排水管道工程施工及验收规范(GB50268-97)1.3.2水泥砼路面施工及验收规范(GBJ97-87)1.3.3公路路面基层施工技术规范(JTJ034-2000)1.3.4公路路基施工技术规范(JTJ033-95)1.3.5市政道路工程质量检验评定标准(CJJl90)1.3.6市政排水管渠工程质量检验评定标准(CJJ390)2
4、.工程概况2.1工程概述：某某市某污水管网改造工程(以下简称本工程)由XX市政工程设计研究院设计，拟在该地区现有雨、污水分流制管道系统基础上，结合该地区人口密度.用水量标准及现有路网和建筑物的实际情况，合理地改建部分污水干管，：将污水经规划兴建的污水泵房集中抽升.排入珠江新城污水干管，然后送往XXX污水处理厂，是某某市XXX污水处理系统工程的重要组成部分。本工程XX标段范围为W59W94和W95W105共两段，全部采用级承插式钢筋砼管。第一段起点从XXX北路与XXX西路交叉路口，沿XXX西路东侧的非机动车道横穿XXX路并延伸至XXX南一路与XXX西路交叉路口，长度1055.7m，其中D900管
5、768.6m,D1000管287.11m；第二段从XXX南一路南面住宅小区门口开始，沿小区内道路向东延伸至规划兴建的2#泵房，长度310.2m，管径为1.2m+工程内容主要为D9001200承插式钢筋砼管铺设，长度1366m。以及砼道路修复面积3727m2。2.2.2主要工程量：详见预算报价清单。2.3工程特点及要求工期：本标段管线贯穿人口密集的住宅小区和交通繁忙的XXX路，对施工范围周边房屋.树木及专业管线的保护和现有排水设施的正常使用和地面交通维护疏导以及环境保护.文明施工显得尤为重要。本标段要求本月下旬开始施工准备工作，工期要求自开工报告审批日起共70个日历天3.施工条件分析3.1气象条
6、件： 本工程施工期间正逢清明时节，雨水相对较多，对本工程部分工序施工有一定影响。施工过程中，须合理安排施工顺序，并做好施工排水和雨天施工措施，确保雨天施工质量。3.2交通条件： 本标段大部分施工现场位于XXX西路非机动车道上，交通四通八达，工程所需各种设备.材料运输以及余泥外运均十分方便；其余管线施工现场位于小区内，施工通道相对狭窄。非3.3现场情况分析3.3.1本标段所在的XXX西路车流量相对较少，机动车道和人行道较宽(分别有7m和5m)，人流也不算密集，尤其是XXX路以北路段人流量更少，占用整个非机动车道和部分人行道进行围蔽施工时对路面交通影响较少。但小区内道路较窄(36m宽)，管沟开挖深
7、度又深(6m多深)，施工时估计要占用整个小区道路。因此，需合理组织该段管线施工，做好交通疏导，确保小区居民出行方便。3.3.2 W85W86段横跨某交通最为繁忙的XXX路，该管段施工方案的优劣直接影响到XXX路乃至整个XXX中心区的交通秩序。3.3.3XXX路以北管段施工现场旁边的XXXXXX中心内有现成水.电源接口，可考虑从此驳接，作为XXX路以北管段(W59W85段)的施工用水用电；XXX路以南管段(W86W94段)沿线暂未发现水电接口故考虑暂用柴油发电机发电：小区段(W95W105)施工用电可从东区供电局南往2#开关房引接，施工用水从小区内各水源驳接口引接。3.3.4本标段沿线各种埋地管
8、线和树木不少，特别是高压电缆，并且在拟建污水管下面有旧排污雨水管系统。在施工过程中我们将主动配合业主联络有关部门，妥善做好管线临迁和树木.房屋保护工作，以及地下排水疏导措施，确保日常和雨季排水畅通。4.施工总体部署4.1施工管理组织机构拟按项目法组成本标段项目经理部，实行项目经理负责制。施工组织管理机构构成和主要管理人员分别见“拟投入本工程的施工组织管理机构图”和“拟投入本工程的主要管理人员表”。4.2总体施工顺序及施工工艺总流程图：4.2.1施工区段划分：本标段拟分为三个施工区，第一施工区为XXX路中间绿化带以北管段，第二施工区从XXX路中间绿化带至W94井，第三施工区为小区内管段。其中第一
9、施工区分成四个作业段(第作业段)；第二施工区分成两个作业段(第V、作业段)；第三施工区分成六个作业段，具体位置见“施工总平面布置图”。4.2.2总体施工顺序：拟安排三个施工区同时开工，第一.第二施工区各作业段实行流水施工作业，逆流开挖施工。第三施工区须根据小区内交通疏导方案实行各作业段交错施工。待上一作业段完成水泥石屑稳定层工序施工后才开始下一段破旧路面施工。鉴于改建后的黄埔大道通车能力大为改善，考虑将横跨XXX路管段以中间绿化带为界分为南北两段交错封路施工，以减轻封闭XXX路给某带来的交通压力。 特别说明：我们经初步经济技术比较得出：若地质条件许可，本标段跨XXX路管道采用不开槽的顶管掘进施
10、工法，在技术上比常规开槽施工法更具优越性，在维持XXX中心区正常交通秩序方面更具可行性，而经济造价与常规开槽施工法差不多。鉴于招标文件未提供地质资料，故我们暂按常规开槽施工法编制施工方案，待中标后根据业主提供的地质资料再做详细的施工方案。4.2.3施工工艺流程图：见附图。4.3施工总平面布置：4.3.1营地布置：本标段项目经理部驻地.材料堆场.仓库以及施工机械停放场分别布置在XXXXXX中心XXX场西门出口外两侧转弯段人行道上(即w68w69和W70w71井段位置)，该处较为开阔，人流车流较少，占地共400m2。项目经理部办公.生活用房用三节铁皮集装箱(双层叠置)。4.3.2水电：第一施工区(
11、XXX路以北管段)拟从XXXXXX中心内水电源驳接口引接，第二施工区暂考虑安排柴油发电机发电，用水从小区内水源驳接口用4分镀锌管引接。第三施工区电源从东区供电局设在小区的南住2#开关房驳接，用水从小区内各水源接口引接。4.3.3施工围蔽：拟沿施工范围周边设2.0m彩色塑料波纹板，将施工现场与外界隔离，做到互不干扰，安全生产，文明施工。其中，XXXXXX中心西门出口留有人行交通出口。4.3.4砼搅拌系统：由于本工程地处市中心，拟按招标文件要求采用商品砼，施工现场不设砼搅拌系统。 具体布置详见“某某市某污水管网改造工程总平面布置图”。5.主要分项工程施工方法本标段主要工程内容包括四个方面：管沟槽土
12、方开挖；沟槽支护；污水管道施工及路面恢复工程。5.1管沟槽土方开挖：5.1.1开挖前了解核实沟槽断面的土质.地下水位.地下及地上构筑物以及施工环境等情况。合理确定沟槽开挖断面。附图“基坑支护断面示意图”。本标段拟采用钢板桩支护的垂直开挖法。5.1.2开挖顺序及进度：三个施工段同时开挖，先开挖第I、V、I作业段：进度控制：每晚开挖350400m3。5.1.3各施工段各投入一台正铲挖掘机开挖沟槽土方，12台10T自卸东风汽车配合土方外运至某某市污泥指定排放点排放。开挖时，若与原地下管线相交叉或在地上建筑物.电杆.测量标志等附近挖槽时，需采取相应加固措施。如遇电讯.电力.给排水管线时，会同有关单位协
