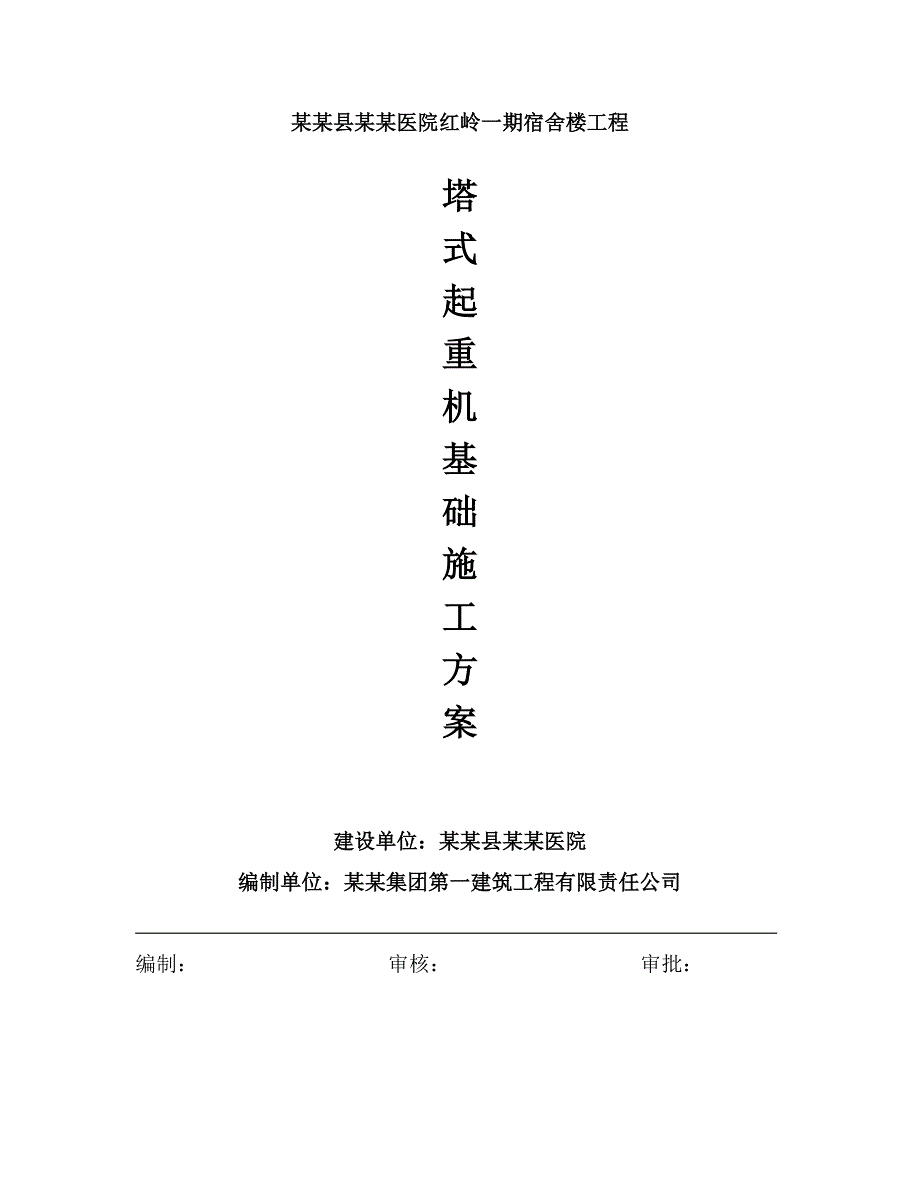

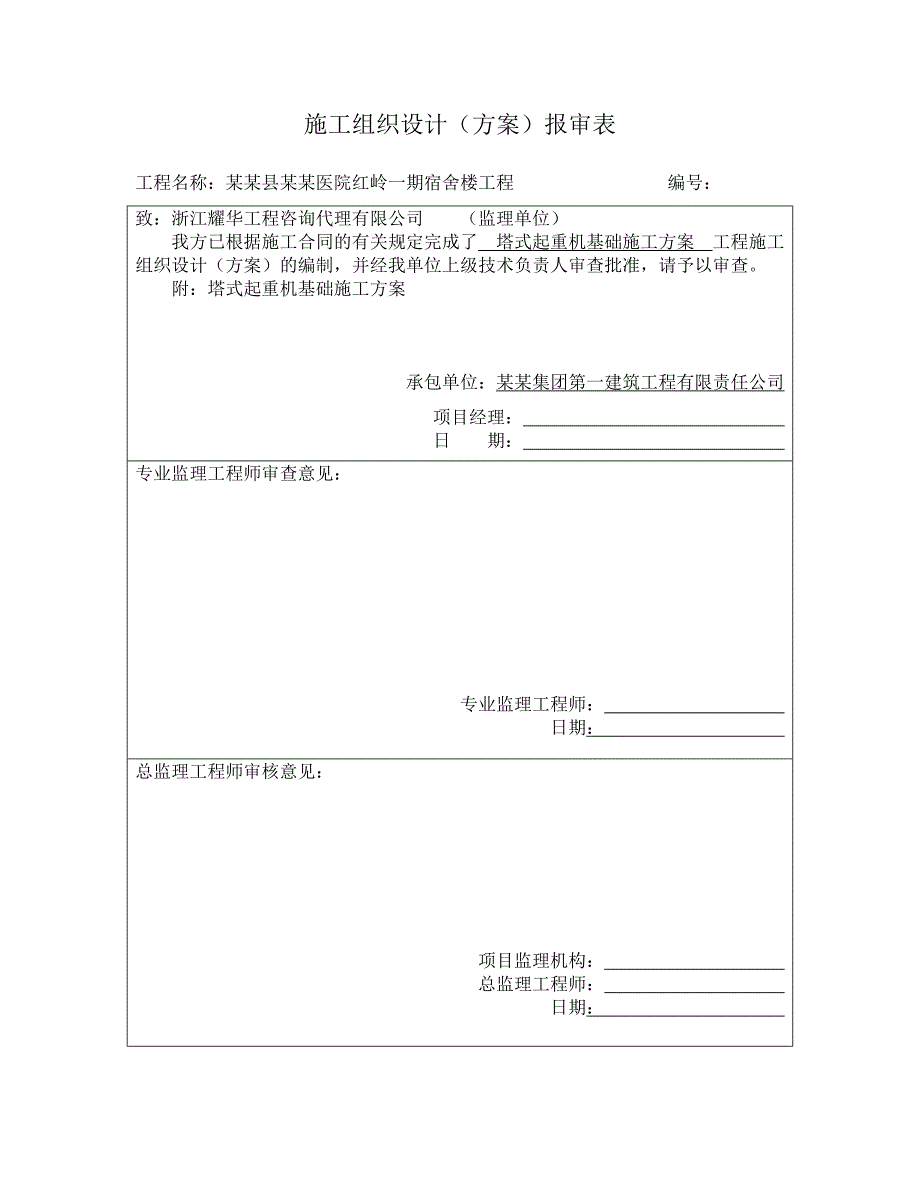

1、某某县某某医院红岭一期宿舍楼工程塔式起重机基础施工方案建设单位：某某县某某医院编制单位：某某集团第一建筑工程有限责任公司 编制： 审核： 审批：施工组织设计（方案）报审表工程名称：某某县某某医院红岭一期宿舍楼工程 编号：致：浙江耀华工程咨询代理有限公司 （监理单位）我方已根据施工合同的有关规定完成了 塔式起重机基础施工方案 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：塔式起重机基础施工方案承包单位：某某集团第一建筑工程有限责任公司项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日期： 总监理工程师审核意见：项目监理机构： 总监理工程师： 日

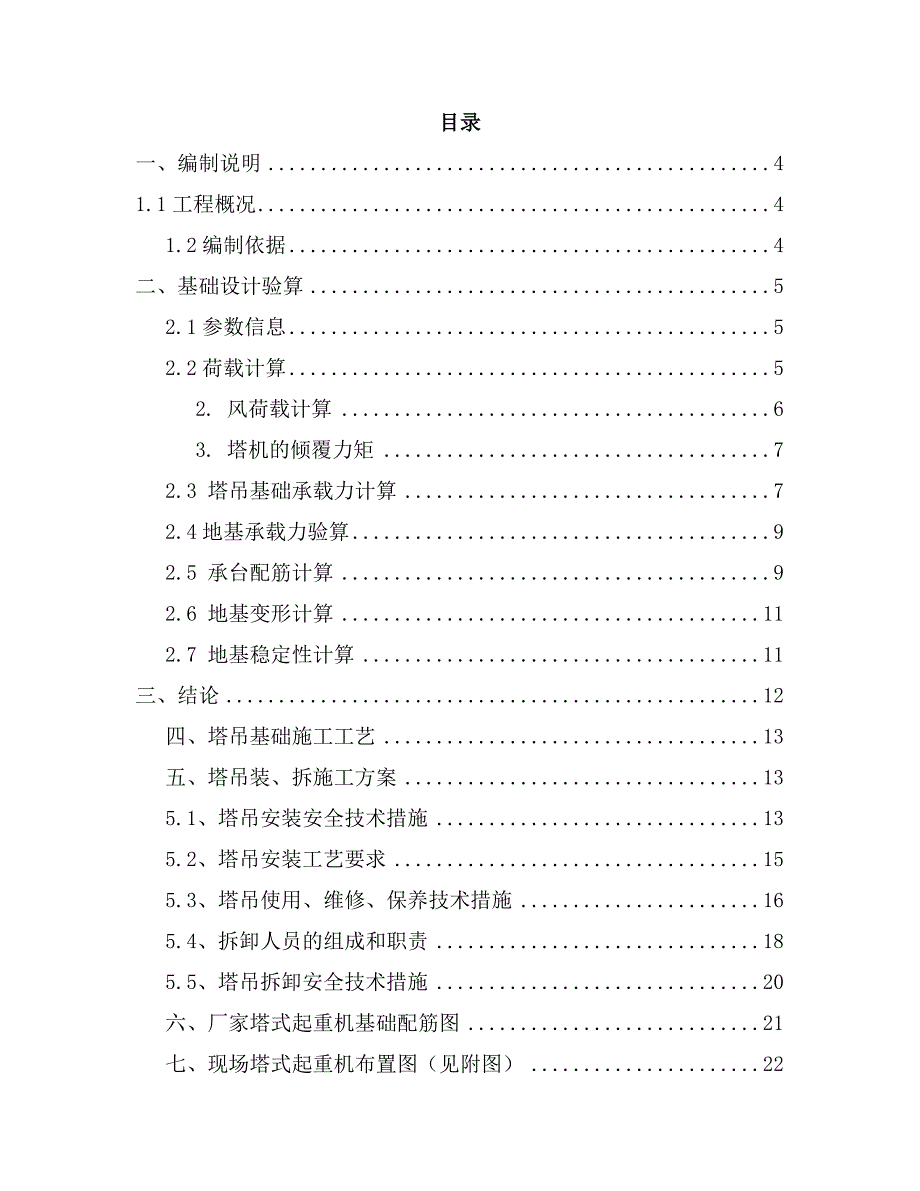

2、期： 目录一、编制说明41.1工程概况41.2编制依据4二、基础设计验算52.1参数信息52.2荷载计算52. 风荷载计算63. 塔机的倾覆力矩72.3 塔吊基础承载力计算72.4地基承载力验算92.5 承台配筋计算92.6 地基变形计算112.7 地基稳定性计算11三、结论12四、塔吊基础施工工艺13五、塔吊装、拆施工方案135.1、塔吊安装安全技术措施135.2、塔吊安装工艺要求155.3、塔吊使用、维修、保养技术措施165.4、拆卸人员的组成和职责185.5、塔吊拆卸安全技术措施20六、厂家塔式起重机基础配筋图21七、现场塔式起重机布置图（见附图）22一、编制说明1.1工程概况工程名称：
3、某某县某某医院红岭社区。建设地点：某某县。用地概况：用地西面为东鸣路，地势为东面比西面略低。建设单位为某某县某某医院。总用地面积26657.3，总建筑面积88750。建筑结构形式为框架剪力墙结构，设计使用年限50年，抗震设防烈度为6度。地上结构最高高度为86米，根据施工组织设计，设QTZ5522（QT125）塔式起重机四部。根据现场实际情况，塔式起重机设计基础埋深4m，持力层地基承载力特征值fak170KPa；参照塔吊所附技术资料，基础形式选用天然基础，承台宽度5.5m，厚度1.2m，混凝土强度等级C35，配筋选用双层双向直径14mm的HRB400钢筋。1.2编制依据本工程施工图、招标文件。本
4、工程施工组织设计国家现行的钢结构施工验收规范和标准塔吊说明书地质勘查报告塔式起重机安全规程 GB5144-2006塔式起重机混凝土基础工程技术规程JGJ/T187-2009 塔式起重机设计规范GB/T13752-1992建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2012建筑安全检查标准JGJ59-2011混凝土结构设计规范GB50010-2010二、基础设计验算2.1参数信息塔吊型号：QT60， 塔吊起升高度H：37.00m，塔身宽度B：1.6m， 基础埋深D：8.000m，自重F1：245KN， 基础承台厚度hc：1.20m，最大起重荷载F2：60KN， 基
5、础承台宽度Bc：5.50m，混凝土强度等级：C35， 钢筋级别：II级钢，额定起重力矩：600KNm， 基础所受的水平力：30KN，非工作状态下塔身弯矩：-356.86KNm标准节长度a：2.5m， 地基承载力特征值：155.00KPa主弦杆材料：角钢/方钢, 宽度/直径c：120mm，所处城市：南宁市某某县 基本风压W0：0.4KN/m2，地面粗糙度类别：B类 田野乡村， 风压高度变化系数：1.263 2.2荷载计算 1. 自重荷载及起重荷载 1) 塔机自重标准值 Fk1=245KN 2) 基础以及覆土自重标准值 Gk=5.55.51.225=907.5KN 3) 起重荷载标准值 Fqk=6
6、0KN2. 风荷载计算 根据建筑结构荷载规范（GB50009-2012）第8.1.1 1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值 a. 塔机所受风均布线荷载标准值 (W0=0.2KN/m2) =0.81.591.951.2630.2=0.63KN/m2 式中:风压高度变化系数取1.263（下同） 风荷载体形系数取1.95（下同） 高度z处的风振系数取1.64（下同） =1.20.630.351.6=0.42KN/m a0：塔身前后片桁架平均充实率（下同） b. 塔机所受风荷载水平合力标准值 Fvk=qskH=0.4237=15.58KN c. 基础顶面风荷载产生的力矩标准值 Msk
7、=0.5FvkH=0.515.5837=288.20KNm 2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值 a. 塔机所受风均布线荷载标准值 (本地区 W0=0.40KN/m2) =0.81.641.951.263.4=1.29KN/m2 =1.21.290.351.6=0.87KN/m b. 塔机所受风荷载水平合力标准值 Fvk=qskH=0.8737=32.14KN c. 基础顶面风荷载产生的力矩标准值 Msk=0.5FvkH=0.532.1437=594.53KNm3. 塔机的倾覆力矩 工作状态下，标准组合的倾覆力矩标准值 Mk=-356.86+0.9(600+288.20)=
8、442.52KNm 非工作状态下，标准组合的倾覆力矩标准值 Mk=-356.86+594.53=237.67KNm2.3 塔吊基础承载力计算 依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)第4.1.3条承载力计算。 1.塔机工作状态下： 1)当轴心荷载作用时： Pk=（Fk+Gk）/bl =(245+60+907.5)/(5.55.5)=40.08KN/m2 2)当偏心荷载作用时： =(245+60+907.5)/(5.55.5)-2(442.521.414/2)/27.73 =17.52KN/m2 由于 Pkmin0 ,所以按下式计算Pkmax： =(245+60+90
9、7.5)/(5.55.5)+2(442.521.414/2)/27.73 =62.65KN/m2 2.塔机非工作状态下： 1)当轴心荷载作用时： Pk=（Fk+Gk）/bl =(245+907.5)/(5.55.5)=38.10KN/m2 2)当偏心荷载作用时： =(245+907.5)/(5.55.5)-2(237.671.414/2)/27.73 =25.98KN/m2 由于 Pkmin0 ,所以按下式计算Pkmax： =(245+907.5)/(5.55.5)+2(237.671.414/2)/27.73 =50.22KN/m22.4地基承载力验算 地基基础承载力特征值计算依据建筑地基基
10、础设计规范GB 50007-2011第5.2.4条。 计算公式如下: 其中 fa修正后的地基承载力特征值(KN/m2)； fak地基承载力特征值，取170.00KN/m2； b基础宽度地基承载力修正系数，取0.00； d基础埋深地基承载力修正系数，取1.50； 基础底面以下土的重度，取20.00KN/m3； m基础底面以上土的重度，取20.00KN/m3； b基础底面宽度，取5.50m； d基础埋深度,取0.00m。 解得修正后的地基承载力特征值 fa=155.00KPa 实际计算取的地基承载力特征值为:fa=155.00KPa 轴心荷载作用：由于 faPk=40.08KPa 所以满足要求！
11、偏心荷载作用：由于1.2faPkmax=62.65KPa 所以满足要求！ 2.5 承台配筋计算依据建筑地基基础设计规范GB 50007-2011第8.2.11条。 1. 抗弯计算，计算公式如下: 式中 a1截面I-I至基底边缘的距离，取 a1=1.95m； 截面I-I在基底的投影长度,取 =1.60m。 P截面I-I处的基底反力； 工作状态下： P=(5.5-1.95)(62.65-17.52)/5.5+17.52=46.65KN/m2； M=1.952(25.5+1.6)(1.3562.65+1.3546.65-21.35 907.50/5.52) +(1.3562.65-1.3546.65)5.5/21.37 =170.35kNm 非工作状态下： P=(5.5-1.95)(50.22-25.98)/5.5+25.98=41.62kN/m2； M=1.952(25.5+1.6)(1.35
