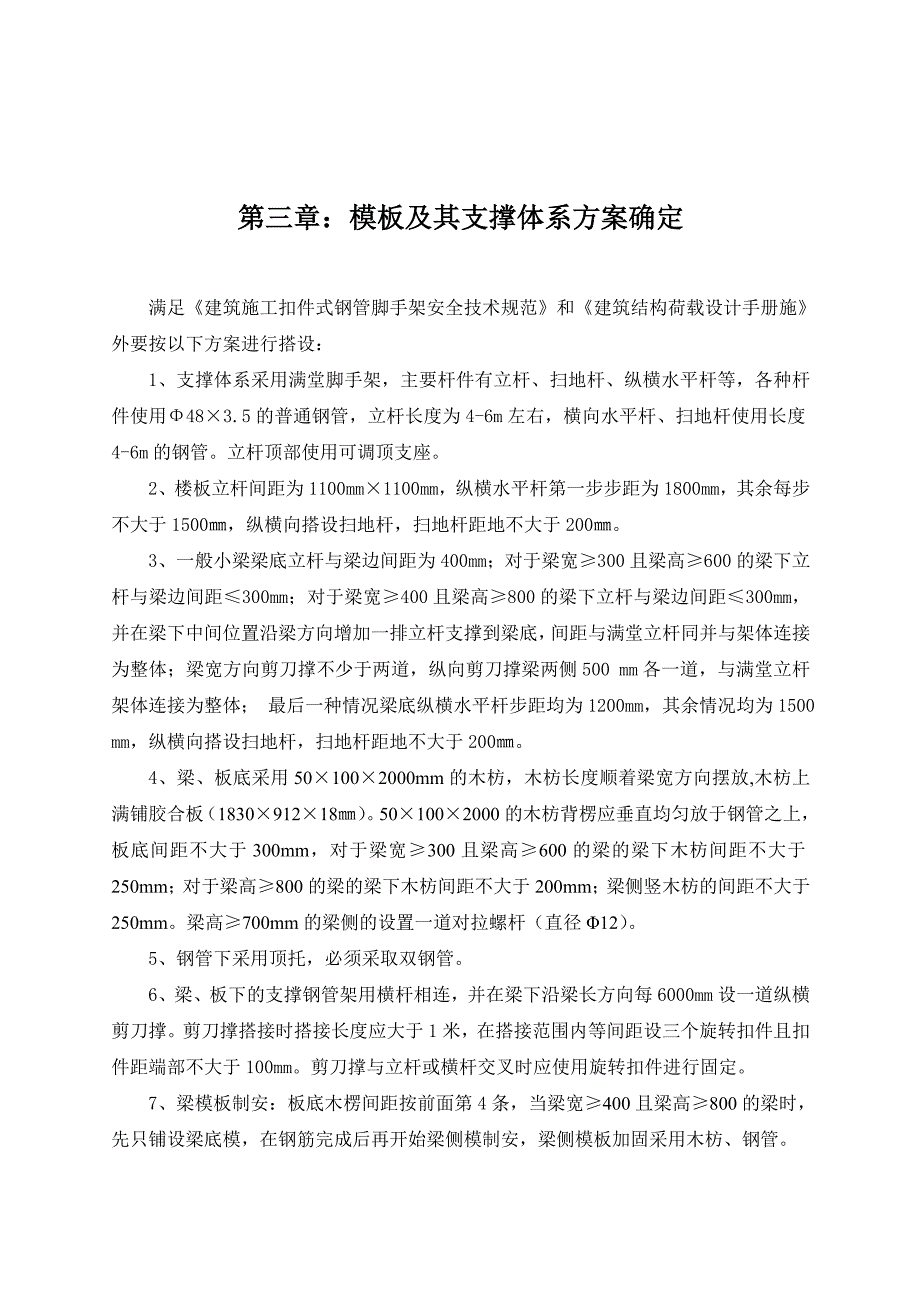

1、模板支撑体系施工方案第一章：工程概况工程名称： 农贸市场综合楼工程设计单位： 某某建筑科学设计研究院建设单位： 某某某某县鑫宏房地产开发有限公司承建单位： 某某吉安建设工程有限公司监理单位： 某某中正金诺建设工程项目管理有限公司工程地址： 某某县独山路龙鑫新城小区第二章：设计依据1、建筑施工扣件式钢管脚手架安全技术规范2、参考建筑施工手册3、建筑结构荷载设计手册施4、混凝土结构工程施工及验收规范5、农贸市场综合楼结施图6、农贸市场综合楼施工组织设计第三章：模板及其支撑体系方案确定满足建筑施工扣件式钢管脚手架安全技术规范和建筑结构荷载设计手册施外要按以下方案进行搭设：1、支撑体系采用满堂脚手架，
2、主要杆件有立杆、扫地杆、纵横水平杆等，各种杆件使用483.5的普通钢管，立杆长度为4-6m左右，横向水平杆、扫地杆使用长度4-6m的钢管。立杆顶部使用可调顶支座。2、楼板立杆间距为1100mm1100mm，纵横水平杆第一步步距为1800mm，其余每步不大于1500，纵横向搭设扫地杆，扫地杆距地不大于200。3、一般小梁梁底立杆与梁边间距为400mm；对于梁宽300且梁高600的梁下立杆与梁边间距300mm；对于梁宽400且梁高800的梁下立杆与梁边间距300mm，并在梁下中间位置沿梁方向增加一排立杆支撑到梁底，间距与满堂立杆同并与架体连接为整体；梁宽方向剪刀撑不少于两道，纵向剪刀撑梁两侧500
3、 mm各一道，与满堂立杆架体连接为整体； 最后一种情况梁底纵横水平杆步距均为1200mm，其余情况均为1500 mm，纵横向搭设扫地杆，扫地杆距地不大于200。4、梁、板底采用501002000mm的木枋，木枋长度顺着梁宽方向摆放,木枋上满铺胶合板（183091218）。501002000的木枋背楞应垂直均匀放于钢管之上，板底间距不大于300mm，对于梁宽300且梁高600的梁的梁下木枋间距不大于250mm；对于梁高800的梁的梁下木枋间距不大于200mm；梁侧竖木枋的间距不大于250mm。梁高700mm的梁侧的设置一道对拉螺杆（直径12）。 5、钢管下采用顶托，必须采取双钢管。6、梁、板下的

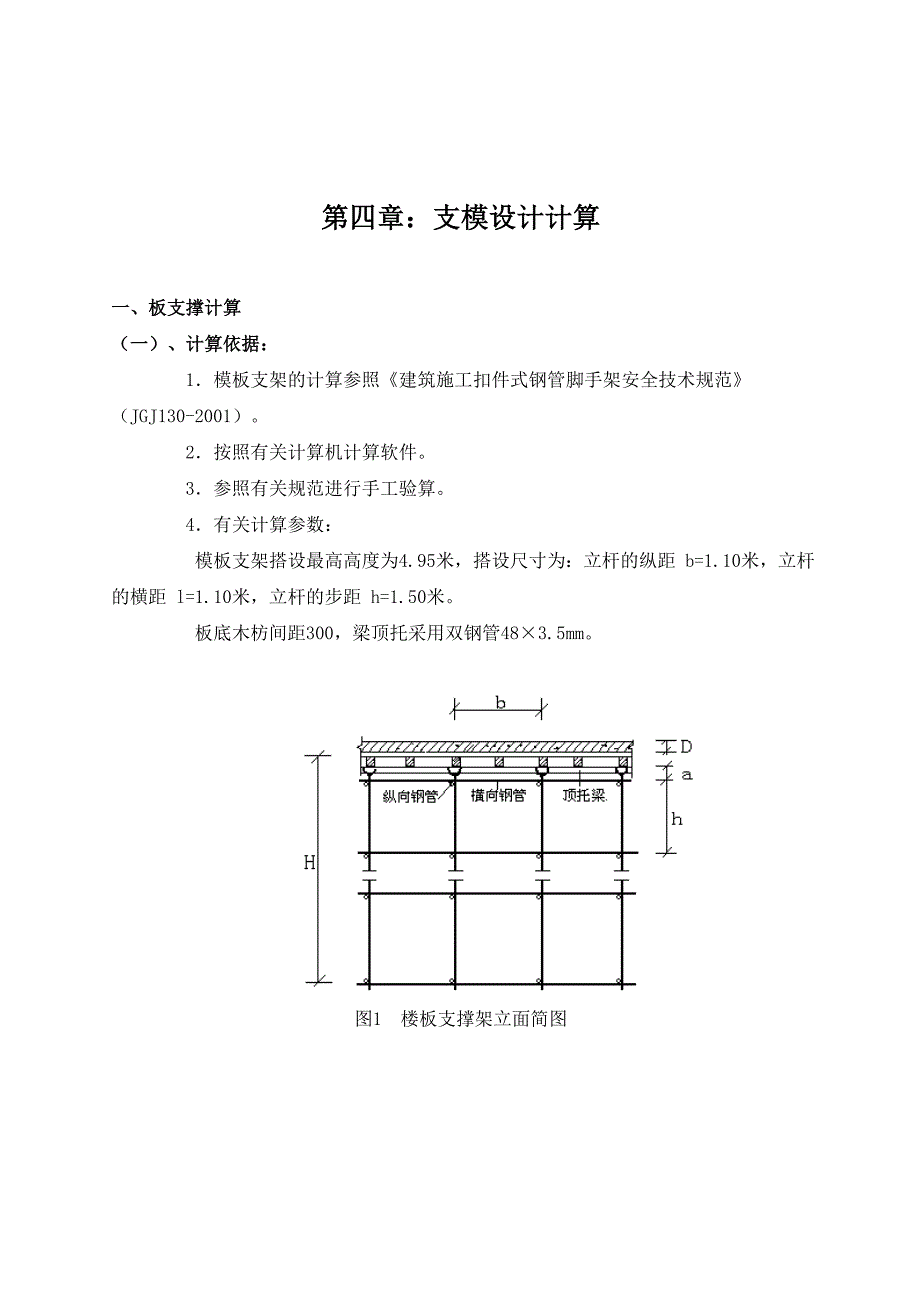

4、支撑钢管架用横杆相连，并在梁下沿梁长方向每6000mm设一道纵横剪刀撑。剪刀撑搭接时搭接长度应大于1米，在搭接范围内等间距设三个旋转扣件且扣件距端部不大于100mm。剪刀撑与立杆或横杆交叉时应使用旋转扣件进行固定。 7、梁模板制安：板底木楞间距按前面第4条，当梁宽400且梁高800的梁时，先只铺设梁底模，在钢筋完成后再开始梁侧模制安，梁侧模板加固采用木枋、钢管。第四章：支模设计计算一、板支撑计算（一）、计算依据： 1模板支架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 2按照有关计算机计算软件。 3参照有关规范进行手工验算。 4有关计算参数：模板支架搭设最高高度为
5、4.95米，搭设尺寸为：立杆的纵距 b=1.10米，立杆的横距 l=1.10米，立杆的步距 h=1.50米。 板底木枋间距300，梁顶托采用双钢管483.5mm。 图1 楼板支撑架立面简图 图2 楼板支撑架荷载计算单元 采用的钢管类型为483.5。 （二）、板底模板计算 板底模板为受弯结构,需要验算其抗弯强度和刚度。模板底板的按照三跨连续梁计算。 静荷载标准值 q1 = 25.0000.2001.100+0.3501.100=5.885kN/m 活荷载标准值 q2 = (2.000+1.000)1.100=3.300kN/m 底板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截
6、面抵抗矩W分别为: W = 110.001.801.80/6 = 59.40cm3； I = 110.001.801.801.80/12 = 53.46cm4； (1)抗弯强度计算 f = M / W f 其中 f 底板的抗弯强度计算值(N/mm2)； M 底板的最大弯距N.mmN.mm)； W 底板的净截面抵抗矩； f 底板的抗弯强度设计值，取15.00N/mm2； M = 0.100ql2 其中 q 荷载设计值(kN/m)； 经计算得到 M = 0.100(1.25.885+1.43.300)0.3000.300=0.105kN.m 经计算得到底板抗弯强度计算值 f = 0.1051000
7、1000/59400=1.770N/mm2 底板的抗弯强度验算 f f,满足要求! (2)抗剪计算 T = 3Q/2bh T 其中最大剪力 Q=0.600(1.25.885+1.43.300)0.300=2.103kN 截面抗剪强度计算值 T=32103.0/(21100.00018.000)=0.159N/mm2 截面抗剪强度设计值 T=1.40N/mm2 抗剪强度验算 T T，满足要求! (3)挠度计算 v = 0.677ql4 / 100EI v = l / 250 底板最大挠度计算值 v = 0.6775.8853004/(1006000)=0.101mm 底板的最大挠度小于300.0
8、/250,满足要求! （三）、模板支撑木方的计算 木方按照均布荷载下连续梁计算。 1.荷载的计算 (1)钢筋混凝土板自重(kN/m)： q11 = 25.0000.2000.300=1.500kN/m (2)模板的自重线荷载(kN/m)： q12 = 0.3500.300=0.105kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值 q2 = (1.000+2.000)0.300=0.900kN/m 静荷载 q1 = 1.21.500+1.20.105=1.926kN/m 活荷载 q2 = 1.40.900=1.260kN/m 2.木方的计算
9、 按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 3.505/1.100=3.186kN/m 最大弯矩 M = 0.1ql2=0.13.191.101.10=0.386kN.m 最大剪力 Q=0.61.1003.186=2.103kN 最大支座力 N=1.11.1003.186=3.855kN 木方的截面力学参数为 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 5.0010.0010.00/6 = 83.33cm3； I = 5.0010.0010.0010.00/12 = 416.67cm4； (1)木方抗弯强度计算 抗弯
10、计算强度 f=0.386106/83333.3=4.63N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求! (2)木方抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh T 截面抗剪强度计算值 T=32103/(250100)=0.631N/mm2 截面抗剪强度设计值 T=1.30N/mm2 木方的抗剪强度计算满足要求! (3)木方挠度计算 最大变形 v =0.6771.6051100.04/(1009500.00.8)=0.402mm 木方的最大挠度小于1100.0/250,满足要求! （四）、钢管的计算 钢管按照集中与均布荷载
11、下多跨连续梁计算。 集中荷载取木方的支座力 P= 3.855kN 均布荷载取钢管的自重 q= 0.092kN/m。 钢管计算简图 钢管弯矩图(kN.m) 钢管变形图(mm) 钢管剪力图(kN) 经过计算得到最大弯矩 M= 1.578kN.m 经过计算得到最大支座 F= 15.555kN 经过计算得到最大变形 V= 2.5mm 钢管的截面力学参数为 截面抵抗矩 W = 10.16cm3； 截面惯性矩 I = 24.38cm4； (1)钢管抗弯强度计算 抗弯计算强度 f=1.578106/1.05/10160.0=147.92N/mm2 钢管的抗弯计算强度小于215.0N/mm2,满足要求! (2)钢管挠度计算 最大变形 v = 2.5mm 钢管的最大挠度小于1100.0/400,满足要求! （五）、顶托验算本工程所有板底均采用顶托支撑钢管，每个顶托承受的最大支座反力为F15.555KN 经验算小于钢顶托的设计值。满足要求。 （六）、模板支架荷载标准值(立杆轴力) 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容： (1)脚手架的自重(kN)： NG1 = 0.1295.
