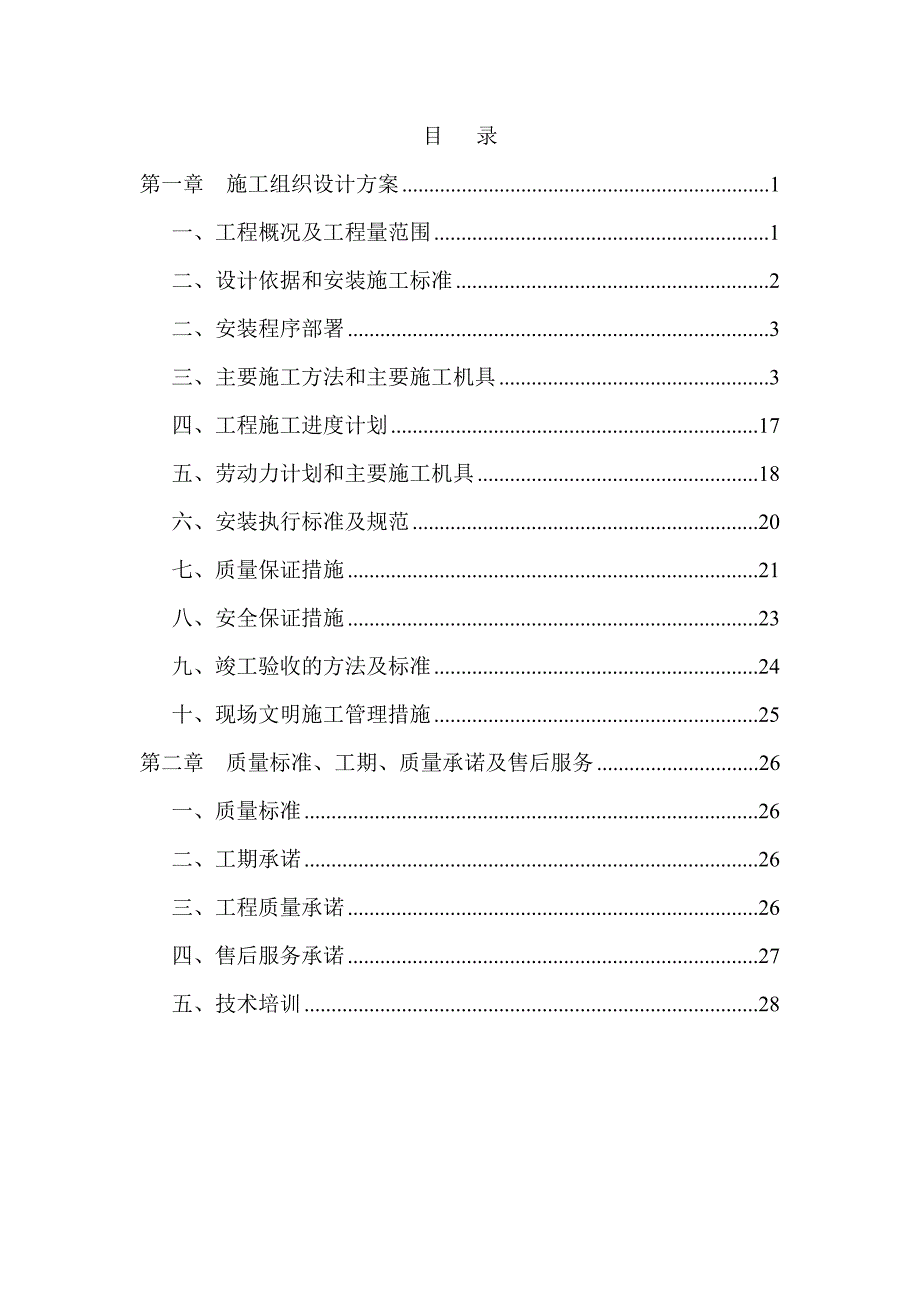

1、目 录第一章 施工组织设计方案1一、工程概况及工程量范围1二、设计依据和安装施工标准2二、安装程序部署3三、主要施工方法和主要施工机具3四、工程施工进度计划17五、劳动力计划和主要施工机具18六、安装执行标准及规范20七、质量保证措施21八、安全保证措施23九、竣工验收的方法及标准24十、现场文明施工管理措施25第二章 质量标准、工期、质量承诺及售后服务26一、质量标准26二、工期承诺26三、工程质量承诺26四、售后服务承诺27五、技术培训28第一章 施工组织设计方案一、工程概况及工程量范围1、工程概况本工程为北海市天隆三千海室内游泳池设备安装工程，设计处理能力70m3/h，循环周期6小时。游
2、泳池循环水处理系统，循环方式采用顺流式，石英砂过滤，消毒采用臭氧加投加氯片，设计出水水质目前执行游泳池给水排水设计规范（CECS14：2002）标准。2、工程量范围（一）、投标包含工程量范围： 1、供应安装游泳池循环水处理系统设备间石英砂过滤器、循环水泵、板式换热器、温控系统、水质监测仪、臭氧消毒系统、消毒剂投药泵、混凝剂投药泵、PH值投药泵及配套药水桶、玻璃钢补水箱、电控柜、电器管路、控制阀门等设备及池体供水、回水、溢水、吸污口及管路。2、供应水质分析盒和初次调试用水处理药剂。3、安装全部设备和管路后进行调试、验收后给甲方投入使用。（二）、甲方及其他各方（总承包方）工作。1、池体和机房的土建
3、（包括设备基础施工）、防水、装修。总承包要积极配合游泳池循环水工程承包方按图纸配合施工好池体管路及布水口、回水口、溢水口、吸污口、扶梯等预埋件及套管安装工作。2、预留穿墙空洞。3、机房内洁净水源、电源线路按图供应到位。其中给水管路引进机房图示位置并接好法兰；电源引致电控柜。4、机房内排风设备的安装5、解决池体和机房设备安装施工用电及临时照明用电。二、设计依据和安装施工标准1、游泳池给水排水设计规范（CECS14：2002）2、建筑给水排水设计规范 CBJ15-883、建筑给水排水设计手册4、建筑排水硬聚氯乙烯管道工程技术规程 CJJ/T 29-985、给水排水管道工程施工及验收规范 GB502
4、68-976、建筑给水排水标准图集 S3127、电力装置施工及验收规范 GBJ232-828、甲方所提各项要求及给排水、结构等专业提供的安全施工技术资料及要求。二、安装程序部署1、设备制造、采购。2、施工前准备阶段，材料的进场和堆放，施工前电源准备。3、组织有关人员及监理对设备进行验收。4、安装人员和技术员对图纸进行会审及交底。5、主体施工工序：施工工序：施工准备 管道预埋 功能水器及池体配件预埋 管道安装 分道分段试压 池体附件、配件安装 机房设备安装 设备单机试运转 管道水冲洗 系统消毒 系统运行调试 工程竣工交付使用。（1）机房设备安装程序部署：施工准备 设备开箱检验 设备安装 试运行前
5、检查 设备试运行 系统调试、试运行 工程竣工交付使用。（2）电气安装程序部署：施工准备 设备开箱检验 线管、线槽、配线安装 配电箱安装 电气线路绝缘检查 电气设备接线 系统调试送电运行工程竣工交付使用。6、试运行和调试阶段，组织操作人员进行培训。7、验收及交付资料。三、主要施工方法和主要施工机具本工程施工人员进场后，首先对安装人员进行部署和安排，按工序施工，根据安装图的要求进行，确立安装技术质量负责制度。1、熟悉图纸，组织图纸会审，设计交底，施工技术交底；2、建立以项目经理为首,项目工程师为领导的技术管理体系,做好施工全过程的技术控制，形成技术管理程序化、规范化，保证各项技术、试验及各种原材料
6、的合格证、材质单和施工过程的隐、预检等技术资料的及时归档，达到与施工同步。（一）管道安装1、安装准备：A:认真熟悉图纸，根据设计图纸及规范要求选用材料，测量尺寸，绘制详细施工图及制作图，加工预埋件、自制设备及材料。B:核对有关专业图纸，要安排合理的施工程序，查看是否有交叉或位置排列不当，若有应及时解决，与设计办理洽商。C:检查预留洞和预埋件是否准确，有无遗漏，或标高、尺寸、是否正确。D:检查管材、管件、阀门、设备及组件是否符合设计要求。E:避免工种交叉作业的干扰。2、施工准备（1）材料要求：所有水管及管件的规格应符合设计压力要求，管壁厚薄均匀，内外光滑整洁，不得有砂眼、裂缝、毛刺；承插口的内外
7、径及管件应造型规矩，手工管件内外表面应整洁均匀，附着牢固。管材和管件均应有出厂合格证。阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩,表面光洁，无裂缝、开关灵活，关闭严密，填料密封完好无渗漏，有出厂合格证。管路不管是给水管还是排水管一律采购知名品牌的给水管，以保证工程质量，做到万无一失。（2）准备工具：准备好施工所用的全套机具（下面另列项说明）3、作业条件：施工现场明装托、吊干管安装就在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡应安装牢固，位置正确。其余暗设于吊顶、墙槽和管廊内的管道应在吊顶或墙壁未封闭前进行安装。支管安装应在墙体砌筑完毕，墙面
8、未装修前进行（包括暗装支管）。4、工艺技术（1）管道本工程游泳池管材选用，循环给水管、回水管、泄水管、反冲洗管及主回水口与水箱连接管材采用UPVC给水管，承插冷胶溶接法连接或法兰连接；加药管次氯酸钠投加管采用耐腐蚀管材。当管道采用粘接连接时，所选用的粘接剂的性能应符合下列基本要求：1）粘附力和内聚力强，宜于涂在接口面上。2）固化时间短。 3）硬化的粘接层对水不产生任何污染。 4）粘接的强度应满足管道的使用要求。5）当发现粘接剂沉淀、结块时，不得使用。管道粘接连接应遵守下列规定; 1）检查管材、管件质量，准备施工工具。2）管材或管件在粘合时，应用棉纱或干布将承口内侧和插口外侧擦拭干挣，使被粘接面
9、保持清洁，无尘沙与水迹。3）粘接时应将两管试插一次，使插入深度及配合情况符合要求，并在插入端表面划出插入承口深度的标线。4）用毛刷将粘接剂迅速涂刷在插口外侧及承口内侧结合面上时，宜先涂承口，后涂插口，涂插均匀适量。 5）承插口涂插粘接剂后，应立即找正方向将管端插入承口，用力挤压，使管端插入的深度至所划标线，并保证承插接口的直度和接口位置正确。6）粘接后，不得立即对接合部位强行加载。（2）配件、附件 1）阀门：系统采用UPVC阀门DN50以下采用截止阀；DN50、DN50以上采用蝶阀。2）管道支架和预埋管道支吊架的设置和选型就能正确地支吊管道，符合管道补偿位移和设备推力的要求，防止管道振动；支吊
10、架安装时，位置应正确，必须符合设计管线的标高和坡度，应固定在楼板上或承重结构上；水泵房内用减震吊架及支架。塑料管道的立管和水平管的支撑间距应符合建筑给水硬聚氯乙烯管道设计施工验收规程(CECS41：92)的规定。管路安装后由土建方浇筑混凝土时，我方出专人指导和监督，保证管路不受破损和移位。（3）排水管道坡度：保证不小于标准坡度坡向排水方向，严禁返坡。（4）管道试压试压前对管道、节点、接口、支吊架、支墩等其它附属构筑物的外观以及回填情况进行认真的检查，并根据设计用水准确检查管道能否正常排气及放水，对试压设备、压力表、放气管及进水管等设施进行检查，要保证试压系统的严密性及其功能。管道试压前应根据设
11、计要求和规范编制管道试压方案，根据试压方案对被试系统的管线进行接通或隔断，对设备的连接处应用盲板隔离。在被试管线与泵连接的管道上应装有压力表，其位置应在靠近泵出口处，在系统管线上的压力表应位于系统或试验部分的最低部位。对于粘接连接的管道须在安装完毕48小时后才能进行试压，试压时向管道注水，同时要排掉管道内的空气，水须慢慢进入管道。循环给水管及压力罐反冲洗管试验压力为1.0MPa，10min内压降不大于0.05MPa，接口及管道以不渗不漏为合格。循环回水管道做灌水试验，24小时不渗不漏为合格。试压过程做好记录，填好试压记录表。4、管道的冲洗和消毒（1）验收前，应进行通水冲洗，冲洗工作应编制相关的
12、技术方案。为保证冲洗于净，应按管道系统布置的实际状况分段进行冲洗，冲洗顺序一般应按主管、支管、疏排管依次进行。一般分段时都以阀门、法兰或设备入口处作为冲出口。（2）在冲洗过程中要随时检查管道支吊架是否牢固和松动，如有松动应及时处理。（3）冲洗水宜采用洁净的市政自来水，浊度在10mg/L以下，冲洗水流速宜大于2m/s，直接冲洗到出水口处的浊度与进水相当为止。（4）冲洗过程做好记录，并填好冲洗记录表，经检验水质合格后，方可交工。（5）消毒以含量为20-30mg/l的游离氯灌满管道后，静置24小时以上，再用清洁水冲洗干净，至水样合格为止。（二）机房设备安装 设备包括：水泵、砂缸、投药设备、毛发过滤器
13、、电控系统等1、开工准备（1）设备及材料要求： l）各设备有铭牌，注明制造厂名、出厂日期、型号、规格、容量等有关技术数据。 2）设备的容量、规格、型号必须符合设计要求，附件、各件齐全，并有出厂合格证及有关技术文件。 3）各种规格的型钢均应符合设计要求，型钢无明显的锈蚀，并有材质证明。 4）螺栓：除设备稳装用地脚螺栓外，均应采用镀锌螺拴，并配相应的镀锌螺母平垫圈、弹簧垫。5）其它材料：电焊条、防锈漆、调和漆、粘接剂等均应有产品合格证。（2）主要机具准备：（下面单说明）（3）、准备施工所需材料、设备（4）作业条件 l）施工图及技术资料齐全。 2）土建工程基本施工完毕，并预留有设备运输通道。 3）设
14、备的基础、地脚螺栓孔、沟道、电缆桥架、电线管等位置尺寸应符合设计要求。4）机房内应清理干净，道路畅通、不准堆放易燃物品和杂物2、设备拆箱点件（1）设备拆箱点件检查应有安装单位、总包单位、建设单位、监理单位共同进行，并做好开箱检查记录。（2）按照设备供货清单，技术文件，对设备及其附件、备件的品牌、规格、型号、数量进行详细核对。（3）设备外观检查应无损伤及变形，油漆应完好。（4）设备及其附件均应符合设计要求。3、水泵、投药泵和毛发聚集器安装（l）水泵和毛发聚集器基础按设计图施工（由土建专业完成），土建水泵基础完成后由我司安排技术人员验收，水泵基础应为100号以上素混凝土，基础浇注时应按地脚螺栓的位
15、置和深度，预留地脚螺栓孔。基础混凝土浇注后，强度达到设计要求的75%以上时，方可安装水泵。稳固电机的地脚螺栓应与混凝土基础牢固的结合成一体，浇灌前预埋孔应清洗干净，螺栓本身不应歪斜，机械强度应满足要求。（2）水泵底座应有减震橡胶垫，胶垫与基础面接触应严密。（3）水泵与毛发过滤器自身连接，毛发过滤器应便于清理操作。（4）水泵配管安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的重量。安装顺序为可绕曲减震接头，阀门（在出水管要先安装止回阀）依次与水泵紧牢。（5）配管法兰应与水泵进出口、阀门的法兰相符，阀门安装手柄方向应便于操作，标高一致，配管排列整齐。（6）投药泵要严格按照图纸施工，要安装稳定。4、压力过滤砂罐安装（l）首先应对照设计及现场设备的实物迸行基础的检查验收，并填写基础验收记录。（2）设备的搬运（主要是过滤器），应根据其重量及形体大小，结合现场施工条件，决定采用运输设备。（3）搬运过程中要固定牢靠，防止磕碰，避
