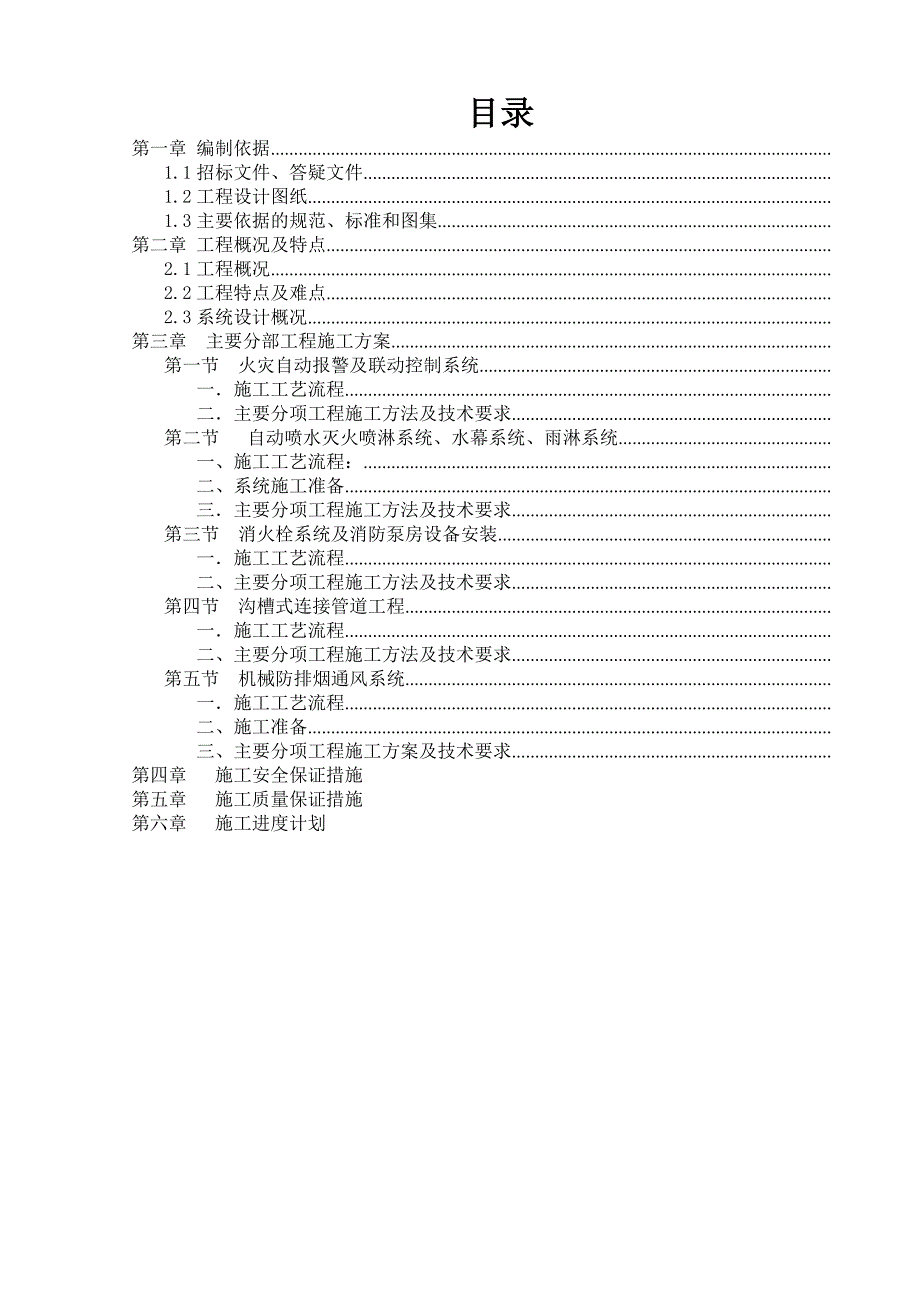

1、目录第一章 编制依据1.1招标文件、答疑文件1.2工程设计图纸1.3主要依据的规范、标准和图集第二章 工程概况及特点2.1工程概况2.2工程特点及难点2.3系统设计概况第三章 主要分部工程施工方案第一节 火灾自动报警及联动控制系统一施工工艺流程二主要分项工程施工方法及技术要求第二节 自动喷水灭火喷淋系统、水幕系统、雨淋系统一、施工工艺流程：二、系统施工准备三主要分项工程施工方法及技术要求第三节 消火栓系统及消防泵房设备安装一施工工艺流程二、主要分项工程施工方法及技术要求第四节 沟槽式连接管道工程一施工工艺流程二、主要分项工程施工方法及技术要求第五节 机械防排烟通风系统一施工工艺流程二、施工准备

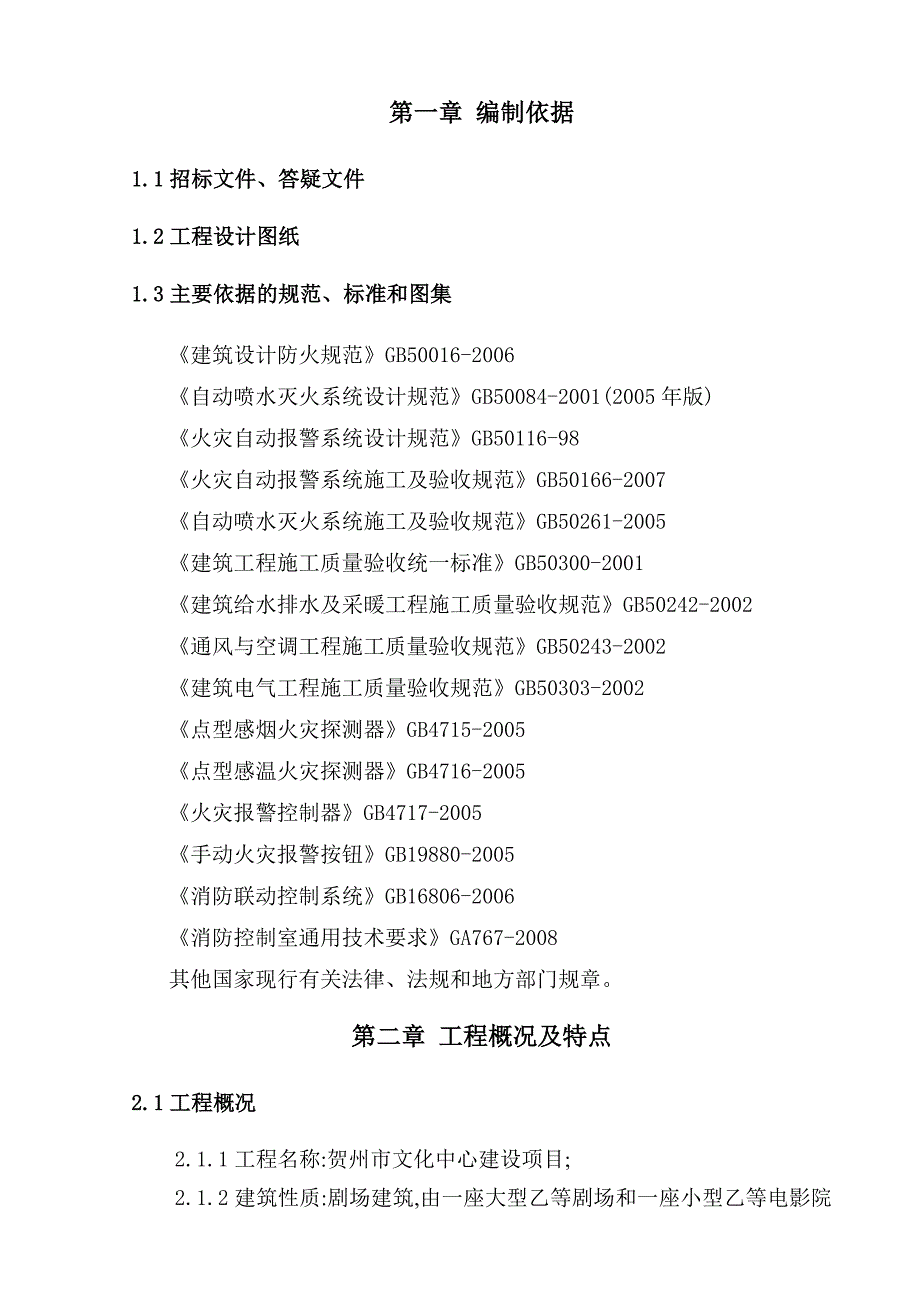

2、三、主要分项工程施工方案及技术要求第四章 施工安全保证措施 第五章 施工质量保证措施 第六章 施工进度计划 第一章 编制依据1.1招标文件、答疑文件1.2工程设计图纸1.3主要依据的规范、标准和图集建筑设计防火规范GB50016-2006自动喷水灭火系统设计规范GB50084-2001(2005年版)火灾自动报警系统设计规范GB50116-98火灾自动报警系统施工及验收规范GB50166-2007自动喷水灭火系统施工及验收规范GB50261-2005建筑工程施工质量验收统一标准GB50300-2001建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范G

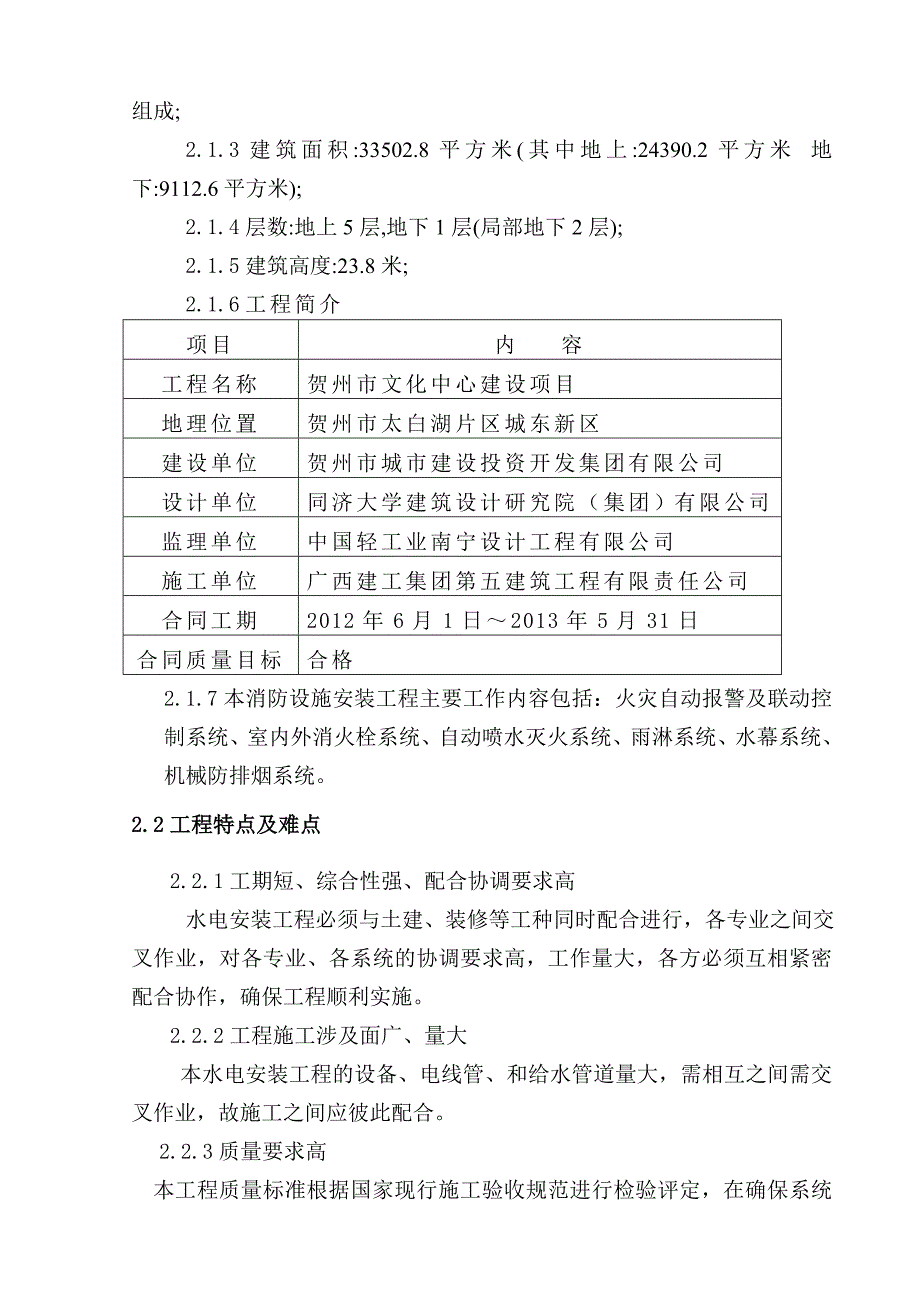

3、B50243-2002建筑电气工程施工质量验收规范GB50303-2002点型感烟火灾探测器GB4715-2005点型感温火灾探测器GB4716-2005火灾报警控制器GB4717-2005手动火灾报警按钮GB19880-2005消防联动控制系统GB16806-2006消防控制室通用技术要求GA767-2008其他国家现行有关法律、法规和地方部门规章。第二章 工程概况及特点2.1工程概况2.1.1工程名称:贺州市文化中心建设项目;2.1.2建筑性质:剧场建筑,由一座大型乙等剧场和一座小型乙等电影院组成;2.1.3建筑面积:33502.8平方米(其中地上:24390.2平方米 地下:9112.6
4、平方米); 2.1.4层数:地上5层,地下1层(局部地下2层); 2.1.5建筑高度:23.8米;2.1.6工程简介项目内 容工程名称贺州市文化中心建设项目地理位置贺州市太白湖片区城东新区建设单位贺州市城市建设投资开发集团有限公司设计单位同济大学建筑设计研究院（集团）有限公司监理单位中国轻工业南宁设计工程有限公司施工单位广西建工集团第五建筑工程有限责任公司合同工期2012年6月1日2013年5月31日合同质量目标合格杯”2.1.7本消防设施安装工程主要工作内容包括：火灾自动报警及联动控制系统、室内外消火栓系统、自动喷水灭火系统、雨淋系统、水幕系统、机械防排烟系统。2.2工程特点及难点2.2.1
5、工期短、综合性强、配合协调要求高 水电安装工程必须与土建、装修等工种同时配合进行，各专业之间交叉作业，对各专业、各系统的协调要求高，工作量大，各方必须互相紧密配合协作，确保工程顺利实施。2.2.2工程施工涉及面广、量大 本水电安装工程的设备、电线管、和给水管道量大，需相互之间需交叉作业，故施工之间应彼此配合。2.2.3质量要求高 本工程质量标准根据国家现行施工验收规范进行检验评定，在确保系统达到设计功能的同时，还需要保证各项设施使用的可靠性、稳定性及安全性。2.2.4多专业，多工种同在一空间位置布管和布线，需要花费相当的精力和时间与其它专业搞好协调，以保证各专业管线布置合理、有序、整齐。 2.
6、2.5各系统的联动调试技术要求高，竣工资料和文件严格按照科学技术档案案卷宗构成的要求执行。 2.2.6工期非常紧张，而且要在保证工期的前提下，提高文明施工和工程质量的管理。2.3系统设计概况2.3.1 火灾自动报警及联动控制系统2.3.1.1本项目为乙等大型剧场,火灾自动报警系统的保护对象按一级设计.在一层设置一个消控安保中心,内设系统主机.火灾自动报警系统形式采用集中报警系统。2.3.1.2本项目的火灾自动报警系统探测回路采用阻燃导线,监视,控制,手动联动等导线均采用低烟无卤耐火型阻燃导线。2.3.1.3各层均设置消防接线端子箱.箱内引出的控制回路和水平监视控制管线均暗敷,具体管线型号和规格
7、见平面图.在吊顶上的火灾探测器等的线路均用金属软管敷设到位.声光报警用控制模块在弱电井安装,其余就地安装。2.3.1.4本项目火灾自动报警主要功能包括: a、烟感,温感,光束探测器,消火栓按钮,手动报警按钮,防火阀,水流指示器等设备的动作信号,均送至火灾自动报警系统主机。b、发生火灾后,系统主机自动打开相应层的正压送风口及排烟风机正压风机,消控中心能控制这类风机开,停及接收其停机信号和防火阀动作信号.地下消防水泵房的消防泵亦可通过消火栓按钮发出信号自启动,喷淋泵亦可通过报警阀上压力开关发出信号自启动,系统主机可实时接收各层消火栓按钮及水流指示器动作信号。c、火灾确认后,相应层及上下共三层的消防
8、广播线路及声光报警线路受系统主机控制,投入消防广播状况及发出声光告警信号,客梯由消防中心手动或自动实施迫降并停止工作,并返回信号,同时,系统主机可切断有关部位的非消防电源,并接通火灾应急照明灯和疏散标志灯。2.3.1.5本项目的排烟风机等除消控中心自动控制外,还应能手动直接控制。2.3.1.6本项目中用作防火分隔的防火卷帘待火灾探测器动作后,卷帘可一次动作到位；通道上的防火卷帘待感烟探测器动作后下降到离地1.8m处,待感温探测器动作后,卷帘降到底。2.3.1.7火灾自动报警的暗敷管线要求在不燃烧体的结构层内敷设时,保护层厚度不小于3cm。2.3.1.8消防广播线及消防电话线应单独穿管敷设,如与
9、其它导线同线槽敷设时,线槽应中间分隔。2.3.1.9凡由电气控制箱二次回路AC220V以上直接反馈的信号均要求在电气控制箱设中继器转接反馈信号输出。2.3.2 室内外消火栓给水系统2.3.2.1室内消火栓用水量为15L/s，室外消防水量为30L/s。2.3.2.2本工程室内外消防水量均储存在地下一层消防水池内，消防水池设有室外消防取水井。2.3.2.3室内消火栓系统采用临时高压系统。地下一层泵房内设1350m3消防水池（分二格）；消火栓泵二台（一用一备），每台供水流量为15L/s,压力为75m。2.3.2.4五层水箱间内设置有效容积为18m3消防水箱及ZW(L)-I-X-10消火栓系统增压稳压
10、设备，以保证初期消火栓系统的水量及水压。2.3.2.5每层均设置带灭火器组合式消火栓箱，内设DN65消火栓一只，DN65长度为25m衬胶龙带一条，QZ19型直流水枪一支,DN25消防卷盘一个，水泵启动按钮一个及磷酸铵盐手提式灭火器若干。消火栓栓口离地1.10米。2.3.2.6为保证消火栓栓口出水压力不超过0.5MPa，地下一层至地上三层消火栓均设置减压稳压型消火栓。2.3.2.7室外设消防水泵结合器一套,其供水管与消火栓给水管网相连。2.3.2.8消火栓泵控制：消火栓二台，一用一备。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消
11、防控制中心。2.3.3 自动喷水灭火系统2.3.3.1本工程除了卫生间、电气房间和不能用水扑灭的房间外均设置自动喷淋系统。在一层入口大厅、观众厅等高度超过12m的场所上空设置自动扫描射水高空水炮灭火系统：设计用水量15L/s,最不利射水器供水压力0.60MPa，消防水源接自喷淋泵后压力管。三层休息平台净空高度812m，按非仓库类高大净空场所设计，喷水强度6L/min.m，作用面积260m2,设计用水量35L/s。地下一层灯光库房、道具制作间；一层大道具库；三层大道具库均按仓库危险级II级（H=33.5m）设计，喷水强度10L/min.m，作用面积200m2，设计用水量50L/s。地下车库、舞台
12、（葡萄架除外）的火灾危险等级为中危险级II级，喷水强度8L/min.m2，作用面积160m2，设计用水量30L/s。室内其余普通场所的火灾危险等级为中危险级I级，喷水强度6L/min.m2，作用面积160m2，设计用水量21L/s。系统设计流量满足最不利点处作用面积内喷头同时喷水总流量，经计算为50l/s。2.3.3.2喷淋系统采用临时高压系统。地下一层泵房内设1350m3消防水池（分二格）；XBD10/50切线喷淋泵三台（一用一备），每台供水流量为50L/s,压力为100m。2.3.3.3五层水箱间内设置18m3消防水箱及ZW(L)-I-XZ-13喷淋系统增压稳压设备，以保证初期喷淋系统的水
13、量及水压。2.3.3.4系统控制：2.3.3.4.1湿式系统：火灾发生后喷头玻璃球爆碎，向外喷水，水流指示器动作，向消防控制中心报警，显示火灾发生位置并发出声光等信号。系统压力下降，报警阀组的压力开关动作，并自动开启各自区域的喷淋泵。与此同时向消防控制中心报警。并敲响水力警铃向人们报警。喷淋泵在消防控制中心有运行状况信。2.3.3.4.2自动扫描射水高空水炮灭火系统由红外探测组件探测火灾打开电磁阀开启喷头、启动喷淋泵并报警。2.3.3.5报警阀间内共设五套湿式报警阀。报警阀前后均设置信号阀,每套阀组设置系统检测试验装置，以便系统调试、检测。2.3.3.6每个防火分区、每层分设水流指示器，水流指
