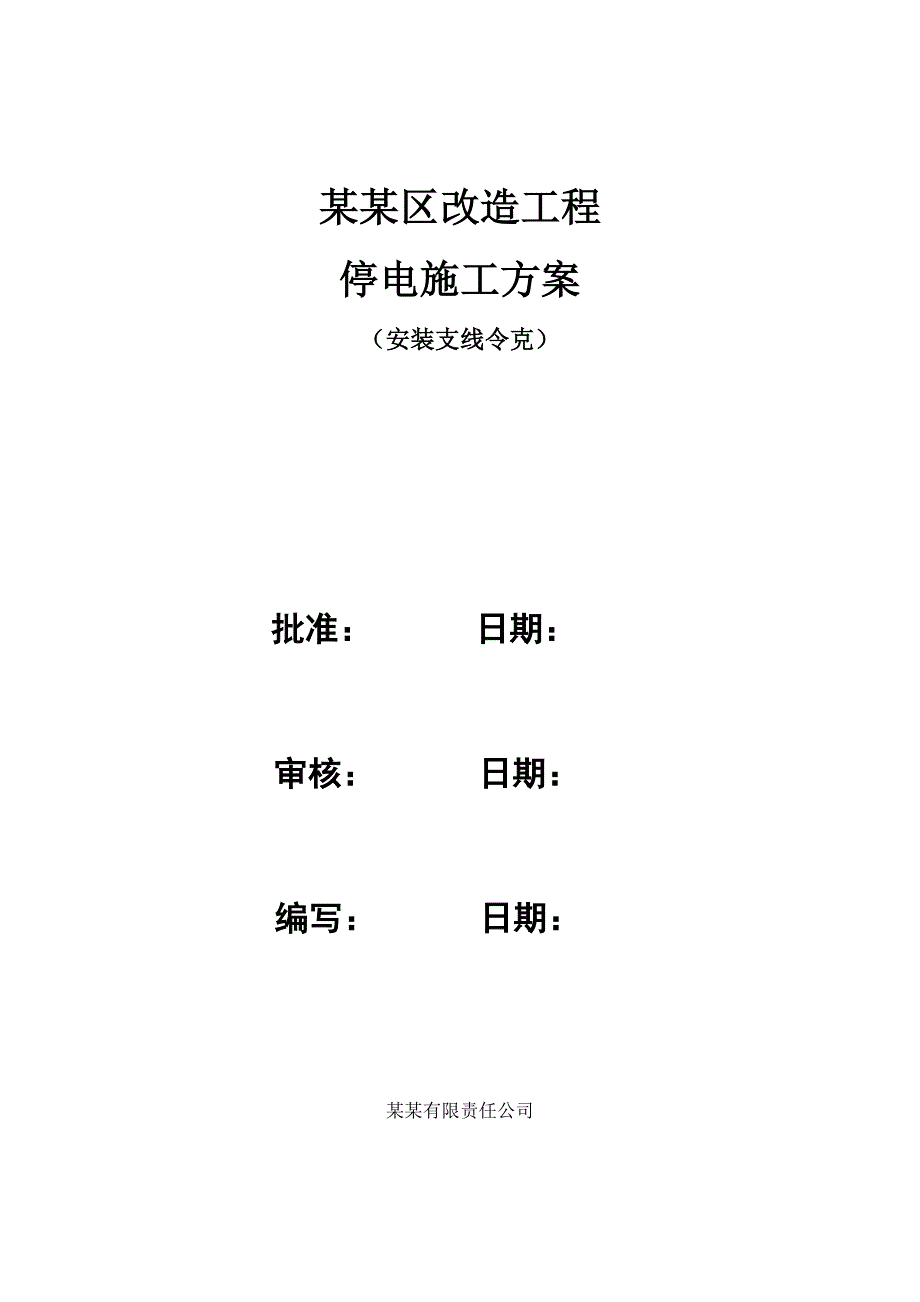

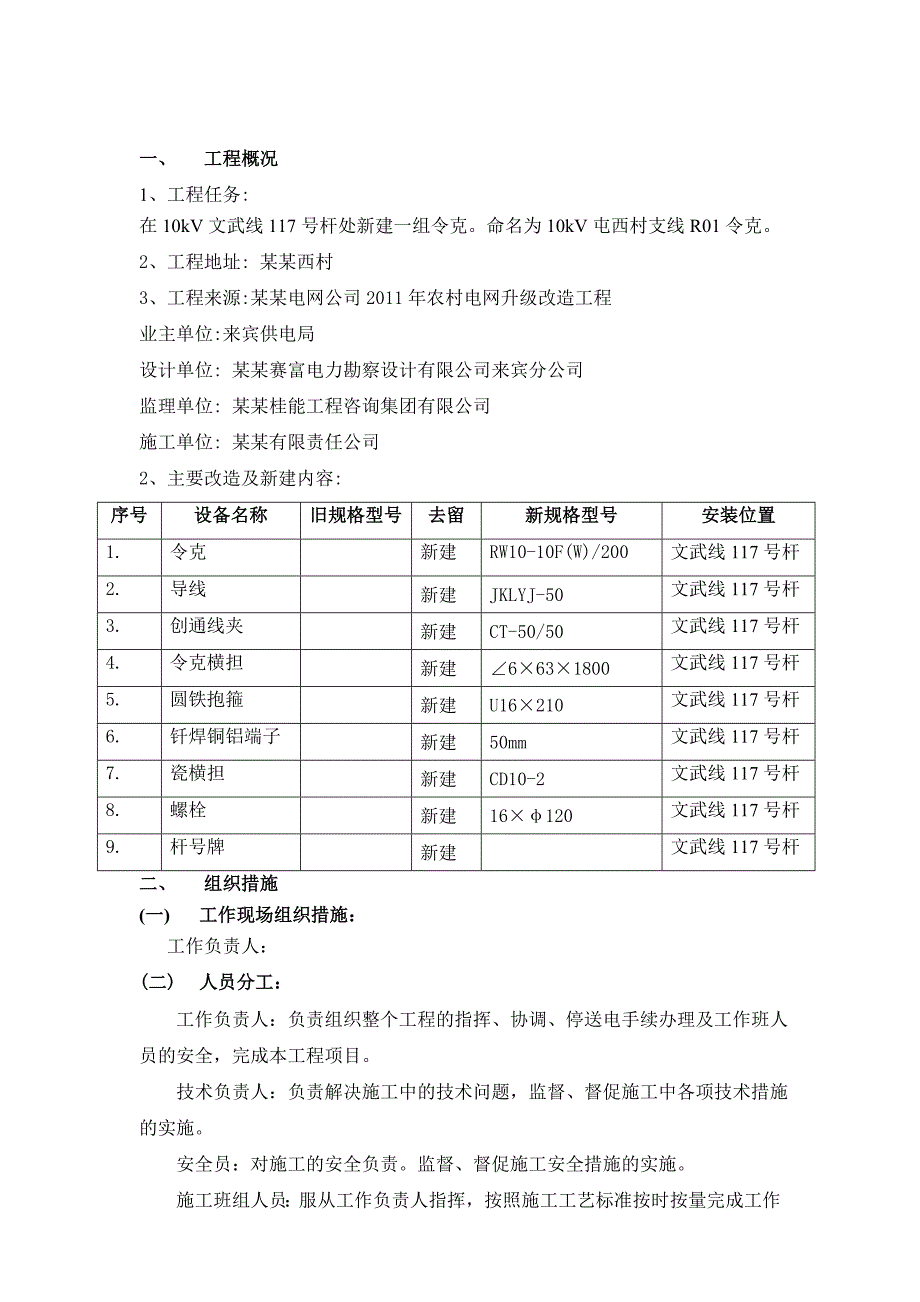

1、某某区改造工程停电施工方案(安装支线令克)批准: 日期:审核: 日期: 编写: 日期:某某有限责任公司一、 工程概况1、 工程任务: 在10kV文武线117号杆处新建一组令克。命名为10kV屯西村支线R01令克。2、 工程地址: 某某西村3、工程来源:某某电网公司2011年农村电网升级改造工程业主单位:来宾供电局设计单位: 某某赛富电力勘察设计有限公司来宾分公司监理单位: 某某桂能工程咨询集团有限公司施工单位: 某某有限责任公司 2、主要改造及新建内容:序号设备名称旧规格型号去留新规格型号安装位置1.令克 新建RW10-10F(W)/200文武线117号杆2.导线 新建JKLYJ-50文武线1
2、17号杆3.创通线夹新建CT-50/50文武线117号杆4.令克横担新建6631800文武线117号杆5.圆铁抱箍新建U16210文武线117号杆6.钎焊铜铝端子新建50mm文武线117号杆7.瓷横担新建CD10-2文武线117号杆8.螺栓新建16120文武线117号杆9.杆号牌新建文武线117号杆二、 组织措施(一) 工作现场组织措施:工作负责人:(二) 人员分工: 工作负责人:负责组织整个工程的指挥、协调、停送电手续办理及工作班人员的安全,完成本工程项目。 技术负责人:负责解决施工中的技术问题,监督、督促施工中各项技术措施的实施。 安全员:对施工的安全负责。监督、督促施工安全措施的实施。施

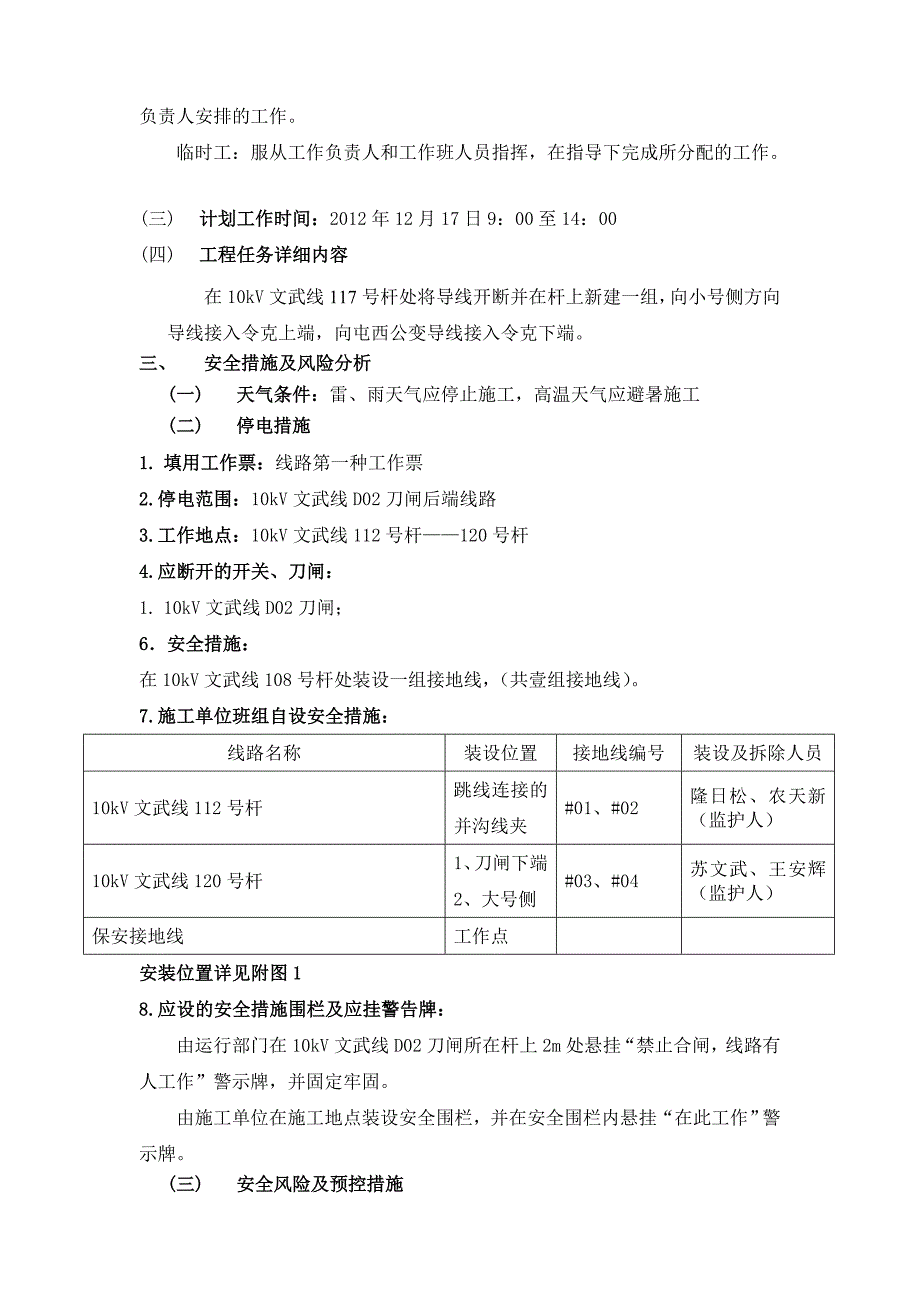

3、工班组人员:服从工作负责人指挥,按照施工工艺标准按时按量完成工作负责人安排的工作。临时工:服从工作负责人和工作班人员指挥,在指导下完成所分配的工作。(三) 计划工作时间:2012年12月17日9:00至14:00(四) 工程任务详细内容在10kV文武线117号杆处将导线开断并在杆上新建一组,向小号侧方向导线接入令克上端,向屯西公变导线接入令克下端。三、 安全措施及风险分析(一) 天气条件:雷、雨天气应停止施工,高温天气应避暑施工(二) 停电措施1. 填用工作票:线路第一种工作票2.停电范围:10kV文武线D02刀闸后端线路3.工作地点:10kV文武线112号杆120号杆4.应断开的开关、刀闸:
4、1. 10kV文武线D02刀闸;6安全措施:在10kV文武线108号杆处装设一组接地线,(共壹组接地线)。7.施工单位班组自设安全措施:线路名称装设位置接地线编号装设及拆除人员10kV文武线112号杆跳线连接的并沟线夹#01、#02隆日松、农天新(监护人)10kV文武线120号杆1、刀闸下端2、大号侧#03、#04苏文武、王安辉(监护人)保安接地线工作点安装位置详见附图18.应设的安全措施围栏及应挂警告牌:由运行部门在10kV文武线D02刀闸所在杆上2m处悬挂“禁止合闸,线路有人工作”警示牌,并固定牢固。由施工单位在施工地点装设安全围栏,并在安全围栏内悬挂“在此工作”警示牌。(三) 安全风险及
5、预控措施序号危险点(危害)风 险存在风险的活动描述防范措施1高空坠落人员伤亡作业人员登杆过程中1、登杆前检查人员精神状态是否满足登杆作业条件,检查杆身、杆根等攀爬物结构是否良好、牢靠;2、使用脚扣等登杆工具必须现做外观检查,在距离地面0.5米高处做人力冲击,无问题后方可使用;3、检查全身式安全带相关附属设备是否齐全、完好。杆上转位系好全身式安全带,移动转位不得失去安全带保护。2人员触电人员伤亡误登杆登杆塔前核对线路名称及杆号牌。3高空坠物人员伤亡作业时地勤人员被高空坠物砸伤作业点下方禁止人员停留;工具、材料传递时要绑牢。4工器具损坏工器具损坏工器具受力失效受力后做冲击试验,无问题再操作。备注:
6、经施工单位总体评价该工程施工安全风险等级评定为中风险。工前准备1. 主要施工机具、安全工具准备序号名称规格型号单位数量备注1.汽车小货车辆22.个人工器具套53.脚扣副54.全身式安全带套35.安全帽顶86.10kV验电笔支27.10kV接地线组48.绝缘鞋10kV双29.绝缘手套10kV双210.急救药箱箱12. 主要设备材料准备序号名称规格型号单位数量备注1.熔断器横担63*6*180012.瓷横担CD10-2根183.绝缘导线JKLYJ-10kV/502米6004.令克熔丝条3按变压器高压侧额定电流1.5倍选择5.令克护罩套16.创通线夹CT-861只6配绝缘护罩7.钎焊铜铝鼻子50只2
7、18.抱箍套89.标志牌块810kV屯西支线R01令克3. 工前不停电作业:1、施工现场勘查及材料准备。4. 工前手续办理1) 本施工方案、设备异动申请、设备异动前后接线图已通过审批并递交运行管理部门;(运行管理部门:兴宾供电公司良塘供电所;负责人:陈宏,联系号码:)2) 现场安全技术交底由运行管理部门良塘供电所桥巩营业点对工作负责人进行交底。四、 工作流程及步骤序号时间负责人工作内容或程序工作步骤及方法工作要求及质量要求风险说明一、停电前工作任务117日停电前蔡晓钞材料准备停电所需材料的准备1令克熔丝安装;2.瓷担外观检查;二、开工前的准备工作步骤1.17日8:00分蔡晓钞停电申请蔡晓钞向兴
8、宾调度申请停电2.17日8:30分蔡晓钞准备工具材料在施工现场进行工器具、安全工器具、材料运输至现场(详见主要施工机具、安全工具及材料表)并进行清点核对确保所用工具、安全工器具合格,材料满足施工要求(由工作负责人检查)3.17日8:40分蔡晓钞办理工作票许可手续蔡晓钞(工作负责人)与兴宾供电公司调度联系办理工作票许可手续4.17日8:50分9:00分蔡晓钞召开工前会在在10kV文武线117号杆旁召开工前会。交代工作任务、工作地点、安全措施蔡晓钞(工作负责人)工前安全检查:1、安全防护措施检查;2、工器具检查;3、个人安全防护用品检查;4、精神状态检查;5、工作任务交底;6、安全交底,向全体工作
9、人员讲解工作存在的风险、分析危险源、需做的防范措施。5.17日9:00分9:20分蔡晓钞验电、装设接地线1、隆日松得到蔡晓钞(工作负责人)可以验电,装设接地线通知后,在10kV文武线112号杆跳线连接并沟线夹处验明确实无电压后,分别装设01号、02号10kV接地线,监护人:农天新2、苏文武得到蔡晓钞(工作负责人)可以验电,装设接地线通知后,1.在10kV文武线120号杆刀闸下端验明确实无电压后,装设03号10kV接地线;2.在10kV文武线120往大号侧装设04号10kV接地线,监护人:王记录共肆组地线。(装设接地线位置详见附图1)1、验电、装设接地线时必须戴绝缘手套;验电前先应对验电器进行测
10、试(按“测试”按钮后发出声音及闪光),确认正常后方可进行验电。2、验电时人身与导线的安全距离不得小于:10kV 0.7米。3、挂接地线时应先接接地端,后接导线端,装接地线时,人体不得碰触接地线;如接地端锈蚀,应先将锈蚀接地端进行除锈处理。人员坠落人员触电四、在10kV文武线117号杆上安装令克6.17日9:30分9:50分蔡晓钞金具安装由隆日松、农天新在10kV文武线117号杆上安装耐张横担、高压定线担、高压令克担及令克,地面配合人员:零世录,监护人:苏文武。1、传递工具及材料时应用绳子传递。2、按设计要求安装。人员坠落高空坠物7.17日10:00分10:20分蔡晓钞导线开断由隆日松、农天新在
11、10kV文武线117号杆上利用紧线器将导线收紧带力然后开断,开断后安装在新建耐张横担上。地面配合人员:零世录,监护人:苏文武。高压令克担按设计要求进行安装。控制人:蔡晓钞人员坠落高空坠物8.17日10:20分11:20分蔡晓钞引线安装由隆日松、农天新在新建令克处进行引流导线的安装,向小号侧方向线路接入令克上端;向变压器方向线路接入令克下端。地面配合人员:零世录,监护人:苏文武。引流线的安装距离必须满足运行条件。人员坠落高空坠物五、验收、整改、送电9.17日11:30分12:00分蔡晓钞核实工具、材料、人员检查新建令克杆上无遗留工器具、设备材料;确认全部工作人员从工作地点撤离。监护人:陆国栋杆上
12、无遗留的个人保安地线、工具、材料等,全部工作人员已从杆塔上撤下。人员坠落高空坠物10.17日12:00分12:30分蔡晓钞自检消缺根据自检情况进行消缺,由技术人员陆国栋进行自检消缺。人员坠落11.17日12:30分12:40分蔡晓钞验收由施工部门通知项目管理部门组织相关部门进行验收配合验收人员进行验收,且验收合格12.17日12:40分13:00分蔡晓钞拆除接地线1、隆日松得到蔡晓钞(工作负责人)可以拆除接地线的通知后,分别在10kV文武线112号杆跳线连接并沟线夹处拆除01号、02号10kV接地线,监护人:农天新2、苏文武得到蔡晓钞(工作负责人)可以拆除接地线的通知后,1.在10kV文武线1
13、20号杆刀闸下端拆除03号10kV接地线;2.在在10kV文武线120号杆往大号侧线路上拆除04号10kV接地线。监护人:王记录共肆组地线。拆接地线时应先拆导线端,后拆接地端,人体不得触及接地线。清点接地线数量人员坠落人员触电13.17日13:00分13:15分蔡晓钞召开工后会蔡晓钞负责组织工作人员在10kV文武线117号杆旁集合召开工后会。清点工作班组人员。14.17日13:20分蔡晓钞结束工作票蔡晓钞(工作负责人)确认工作已完成、人员下杆并且将接地线全部拆除后结束工作票。工作负责人向调度值班员汇报:工作完成情况、接地线已拆除、工作人员已撤离、可以送电。15.17日13:30分蔡晓钞申请送电按送电要求向兴宾供电公司调度申请送电六、 施工质量及工艺要求序号施工项目具体的施工项目工艺要求1高压部份高压引线1、高压引线使用不小于50mm2绝缘导线,使用压接线耳或使用线夹;2、引线安装牢固,排列整齐美观;跌落式熔断器1、
